半导体设备与材料国产替代进展研究

选题编号：EXK-A-010　|　赛道：前沿科技与产业趋势 · 半导体与算力 报告层级：A 级专题（现状—对标—瓶颈—趋势/应用 四段式） 编制单位：经纬智汇信息咨询有限公司　|　密级：内部参考 数据截止：2026 年 7 月　|　字数：约 13500 字

摘要

半导体设备与材料位居集成电路产业链最上游，是决定一国芯片制造能力"天花板"的战略环节。近年来，在全球算力需求爆发与地缘出口管制的双重驱动下，中国半导体设备与材料的国产替代已从"从 0 到 1"的验证阶段，全面进入"从 1 到 N"的放量阶段，但呈现出鲜明的分层特征——设备快于材料、成熟制程快于先进制程、加工环节快于源头环节。

本报告以全球视野，沿"现状—对标—瓶颈—趋势/应用"四段式，系统梳理该细分领域的市场规模、竞争格局、技术差距、卡脖子环节与突破方向。核心判断是：成熟制程（28nm 及以上）的整线国产化确定性最高，先进封装与第三代半导体弹性最大，而光刻机—高端光刻胶—高纯电子特气—高端量测—核心零部件这五个"源头短板"仍将是长期攻坚的深水区。报告最后遵循"结论后置"原则，为投资、选型、立项三类决策场景给出明确的行动路径与触发阈值。

第一部分　现状：全球与中国半导体设备与材料产业格局

1.1 全球半导体设备市场：规模、周期与结构

半导体设备（尤其是晶圆制造设备，WFE）是芯片制造中资本开支占比最高、技术壁垒最深的环节，其景气度直接反映全球半导体产业的资本开支周期。

从总量看，全球半导体设备销售额呈现"长周期上行、短周期波动"的特征。据国际半导体产业协会（SEMI）统计，全球半导体设备销售额从 2019 年的约 598 亿美元，一路增长至 2022 年的约 1076 亿美元（2017—2022 年复合增速约 15.8%）；2023 年受消费电子去库存周期影响小幅回落至约 1063 亿美元；2024 年在 AI 与先进封装拉动下回升至约 1171 亿美元，同比增长约 10%，创下历史新高；2025 年进一步跃升至约 1351 亿美元，同比增长约 15%。SEMI 进一步预测，2026 年将达约 1450 亿美元，2027 年有望首次突破 1560 亿美元。

从地域看，中国大陆已连续多年稳居全球最大半导体设备市场。2024 年中国大陆设备支出约 496 亿美元，同比激增约 35%，占全球市场比重约 42%；2025 年约 493 亿美元，规模仍居全球首位。2025 年中国大陆、中国台湾、韩国三大地区合计占全球设备支出约 79%（2024 年约 74%），东亚"设备采购铁三角"格局进一步固化。

从结构看，晶圆制造设备（WFE）构成主体。2024 年全球 WFE 约 1043 亿美元，2025 年增至约 1157 亿美元，前道设备约占专用设备总成本的 80%。按工艺环节的价值量拆分（Yole 及行业综合口径），全球 WFE 中光刻/图形化约占 28%—30%，薄膜沉积约 26%—27%，刻蚀与清洗合计约 18%—19%，量测检测约 10%，其余为 CMP、离子注入、热处理等。值得注意的是，2025 年后道设备增速尤为亮眼，测试设备同比增长约 55%、封装设备同比增长约 21%，直接反映 AI 芯片与 HBM（高带宽存储）对先进封装的强劲拉动。

各主要细分环节的市场规模与集中度如下表所示（数据年份 2023—2024，多口径综合，绝对值仅供量级参考）：

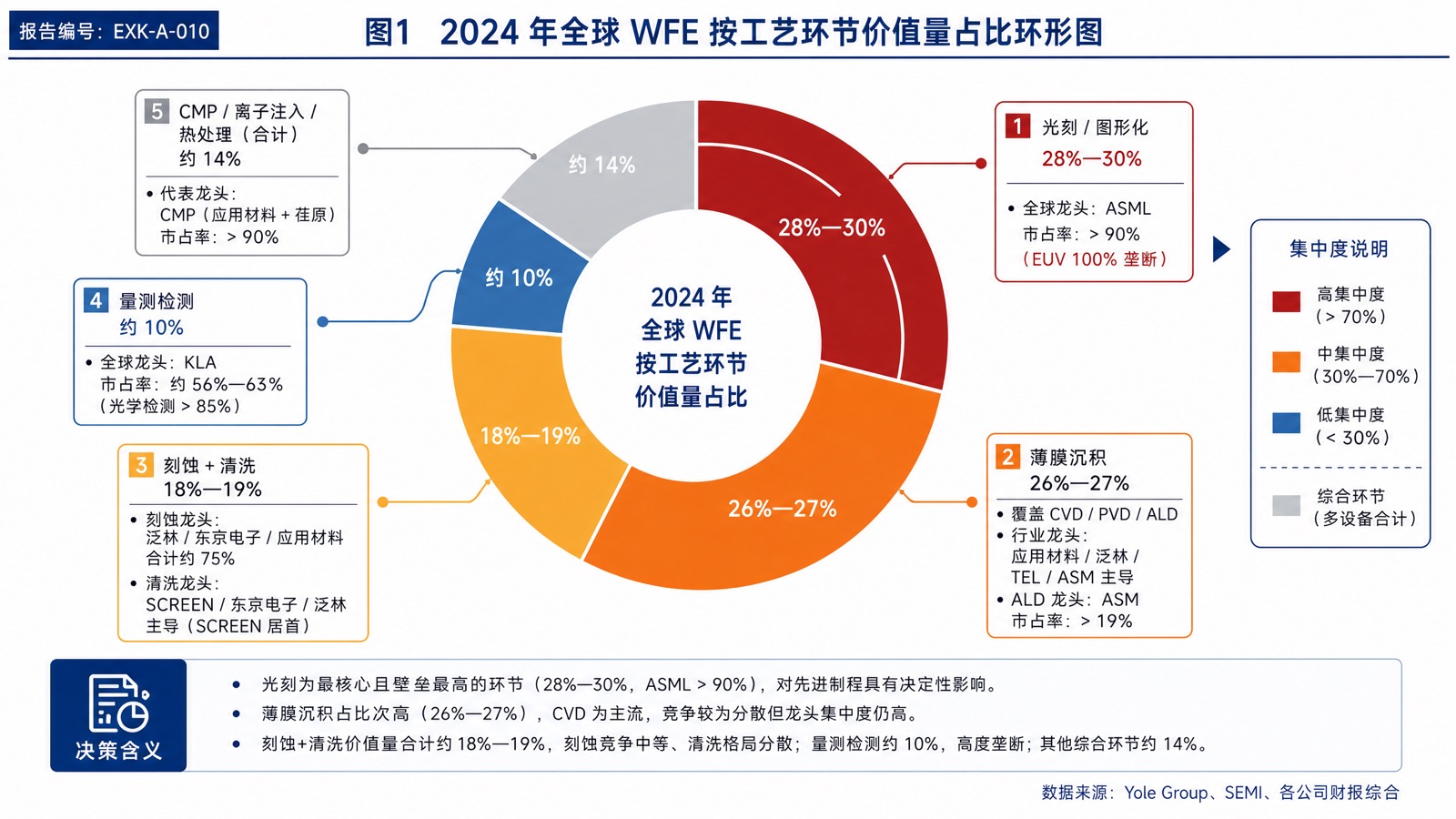

*图1：2024 年全球 WFE 按工艺环节价值量占比环形图*

1.2 全球半导体材料市场：规模与细分格局

半导体材料是芯片制造过程中被消耗的"耗材"，具有需求刚性、认证周期长、客户黏性高的特点。据 SEMI 统计，2024 年全球半导体材料市场约 675 亿美元，同比增长约 3.8%（其中晶圆制造材料约 429 亿美元、封装材料约 246 亿美元）；2025 年增至约 732 亿美元，再创历史新高。

从地域看，中国台湾以约 200.9 亿美元的材料消费额连续 15 年居全球首位（受益于台积电庞大的晶圆产能），中国大陆约 134.6 亿美元（同比增长约 5.3%）居第二，韩国约 104.5 亿美元居第三。中国大陆半导体材料的整体自给率约 15%，硅片、光刻胶、高纯电子特气等源头材料仍是最薄弱的环节。

各细分材料的全球价值量占比（SEMI 口径）大致为：硅片约 33%—37%、电子特气约 13%—15%、光掩模约 13%、CMP 抛光材料约 7%、光刻胶约 5%—6%、光刻胶配套试剂约 7%、湿电子化学品约 6%、靶材约 3%。各环节的全球竞争格局高度集中：

• 硅片：信越化学、SUMCO、环球晶圆、世创（Siltronic）、SK Siltron 五家垄断，CR5 约 90%。日企信越、SUMCO 份额分别约 27%、24%。SUMCO 300mm 未来五年产能订单已排满，2024—2026 年长协持续提价。
• 光刻胶：日本 JSR、东京应化（TOK）、信越及美国杜邦合计占全球约 87%。东京应化 EUV 胶市占约 38%、KrF 胶约 36.6%、g/i 线约 22.8%，多个细分均居全球第一。
• 电子特气：美国空气化工、德国林德、法国液化空气、日本大阳日酸四家垄断全球超 90%。
• CMP 材料：抛光液由卡博特、杜邦等国外厂商占超 80%；抛光垫此前由美国杜邦近乎垄断。
• 靶材：JX 日矿金属、霍尼韦尔、东曹、普莱克斯 CR4 约 80%。

1.3 中国国产化率现状：分层清晰的"三快三慢"

国产化率是衡量替代进程的核心指标，但存在两套差异巨大的口径，使用时须严格区分：一是"外资/整体市场口径"（分母含外资在华产能及光刻机），二是"本土晶圆厂采购口径"（仅统计本土晶圆厂的国产设备采购比例）。

据行业机构测算，设备整体国产化率从 2018 年的约 4% 提升至 2024 年的约 13.6%（外资/整体口径）；而按本土晶圆厂采购口径，则从 2021 年的约 21% 升至 2023 年的约 35%（SEMI），2025 年上半年约 35%。华泰证券按上市公司口径测算，2024 年约 16%、2025 年预计升至约 25%。两套数据的巨大差异，主要源于分母口径不同，这也是解读国产化率数据时最易产生误读之处。

分设备类型国产化率（2024 年，多方综合）呈现清晰的梯队分布：

• 第一梯队（基本自主，> 50%）：去胶设备约 90%、清洗设备 50%—60%；
• 第二梯队（快速突破，20%—50%）：刻蚀设备 > 30%（部分领域超 50%）、CMP 约 40%、热处理 30%—40%、薄膜沉积 20%—30%；
• 第三梯队（攻坚起步，< 10%）：量测检测、涂胶显影、离子注入均 < 10%（离子注入曾不足 8%）；
• 最后短板（几乎空白，< 1%）：光刻机 < 1%。

先进与成熟制程的分野极其明显：28nm 及以上环节国产化率约 80%，而 14nm 以下仅约 10%。

分材料类型国产化率（2024 年）同样分层：

• 湿电子化学品约 50%（8 英寸及以下基本国产化，12 英寸 28nm 以上约 25%）；
• 电子特气整体约 46%（8 英寸及以下基本自给，超纯氨、六氟化钨等约 30%）；
• 光刻胶整体约 25%（其中 KrF 约 1%—2%、ArF 不足 1%、i 线约 10%、EUV 胶尚处研发，几乎全部进口）；
• 12 英寸大硅片约 10%—30%（300mm 约 10%，8 英寸 < 50%）；
• 靶材约 20% 以上；CMP 抛光垫（鼎龙股份）国内市占 > 70%。

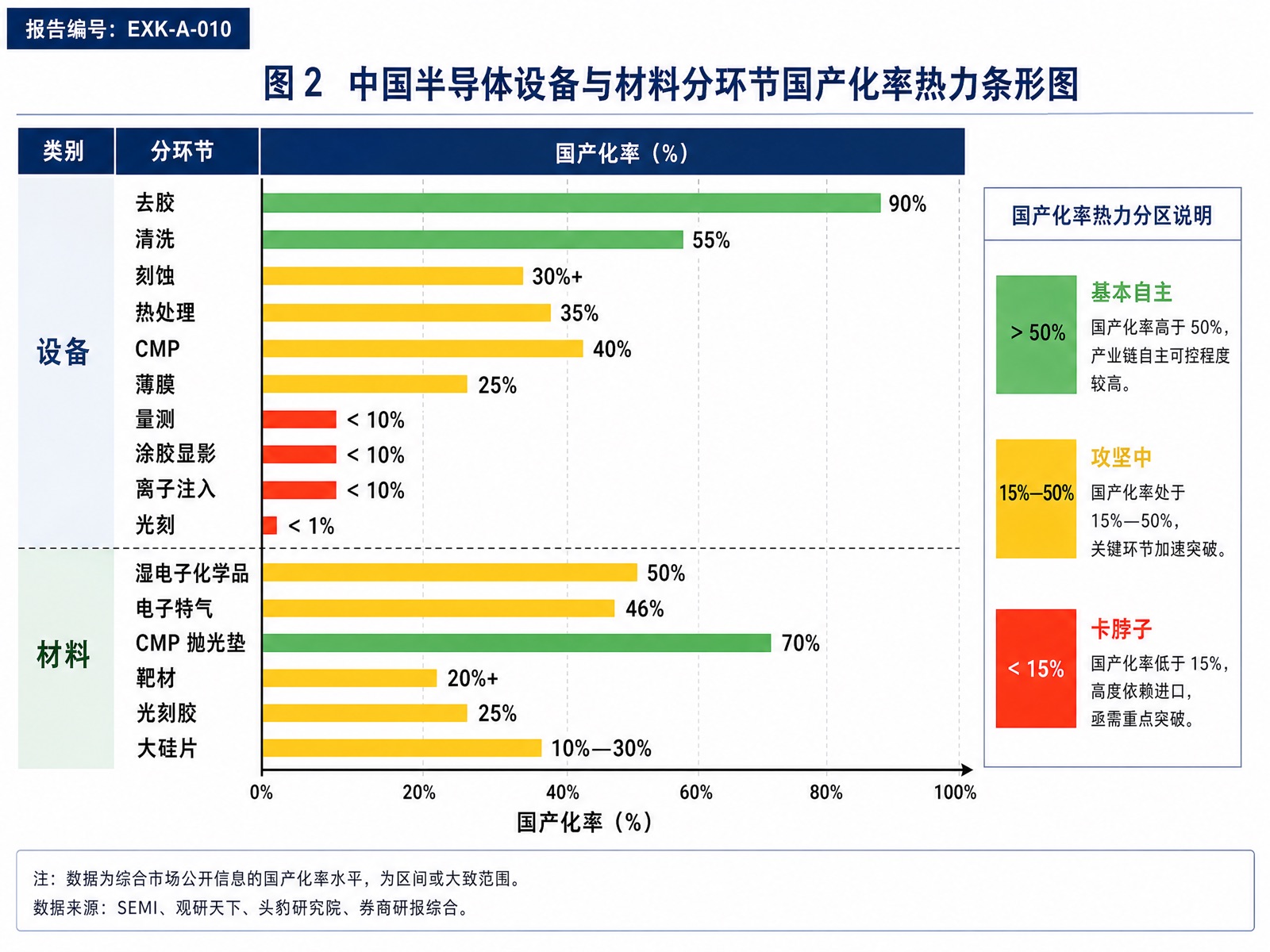

*图2：中国半导体设备与材料分环节国产化率热力条形图*

1.4 中国主要设备与材料厂商全景

经过十余年培育，中国已形成一批具备平台化能力的设备龙头与在细分领域突围的材料企业。

设备厂商（第一梯队）：

• 北方华创：平台型绝对龙头，覆盖刻蚀、薄膜（PVD/CVD/ALD）、清洗、热处理、离子注入（2025 年推出 Sirius MC 313 填补空白），唯缺光刻机。2024 年营收约 298.38 亿元（+35.14%）、归母净利约 56.21 亿元（+44.17%）；2025 年前三季营收约 273.01 亿元、归母净利约 51.30 亿元，占 A 股设备板块营收约 36%、利润约 41%，为 A 股半导体行业"盈利王"。
• 中微公司：刻蚀龙头，CCP/ICP 双线布局，5nm 介质刻蚀已导入台积电供应链，刻蚀反应台全球累计出货超 6800 台。2024 年营收约 90.65 亿元（+44.7%），研发投入约 24.5 亿元（+94.13%），研发占比约 27%；2025 年预计营收约 123.85 亿元（+36.62%）。
• 盛美上海：清洗与电镀设备专家，SAPS 兆声波、Tahoe 中低温 SPM 清洗具技术优势。2024 年营收约 56—58.8 亿元，2025 年前三季净利约 12.66 亿元（超越中微列板块第二）。
• 拓荆科技：薄膜沉积（PECVD/ALD/SACVD）与混合键合龙头，子公司拓荆键科获大基金三期"国投集新"约 4.5 亿元注资，W2W/D2W 混合键合设备已获重复订单。
• 华海清科：国内唯一 CMP 量产商，累计出机超 800 台，全面覆盖逻辑/存储主流产线，并向减薄、划切、离子注入拓展。
• 上海微电子（SMEE）：国内唯一可批量供应高端光刻机的企业，90nm 已量产，28nm 浸没式 SSA800 进入中芯国际、华虹验证，核心部件国产化率突破 90%。
• 其他专精厂商：芯源微（涂胶显影）、屹唐股份（去胶）、精测电子/中科飞测（量测）、万业企业（离子注入）。

材料厂商（细分冠军）：

• 沪硅产业：国内 12 英寸硅片龙头，300mm 产能约 65—75 万片/月居国内第一，已进中芯国际供应链，是国内唯一量产 12 英寸 SOI 衬底厂商。2024 年营收约 33.88 亿元，但因折旧与减值净亏约 9.71 亿元；2025 年推进 70 亿元收购子公司少数股权、132 亿元产能升级项目。
• 立昂微：硅片、功率器件、化合物半导体三大板块，2024 年营收约 30.93 亿元（+15%），12 英寸硅片销量同比 +121%。
• 南大光电：ArF 光刻胶国产领航者（已实现 28nm 量产并推进 7nm 验证）+ 前驱体 + 电子特气；2025 年前三季营收约 18.84 亿元（+6.83%）。
• 彤程新材：KrF 光刻胶龙头（含北京科华），市占超 40%，推进 ArF 与 EUV 封装胶。
• 华特气体：高端电子特气龙头，多种光刻气、蚀刻气通过台积电、中芯国际认证。
• 鼎龙股份：CMP 抛光垫国内市占 > 70%，打破美国杜邦垄断。
• 安集科技：CMP 抛光液龙头，市占超 53%。
• 江丰电子：靶材龙头，已实现 3nm/5nm/7nm 全制程靶材供货，并延伸精密零部件与第三代半导体材料。
• 雅克科技：半导体前驱体全球市占超 20%。

2024 年电子化学品行业上市公司（13 家样本）总收入约 244.88 亿元（+20.04%），毛利率约 31%，研发占比约 8.34%，整体呈现"收入高增、盈利改善、研发加码"的向上态势。

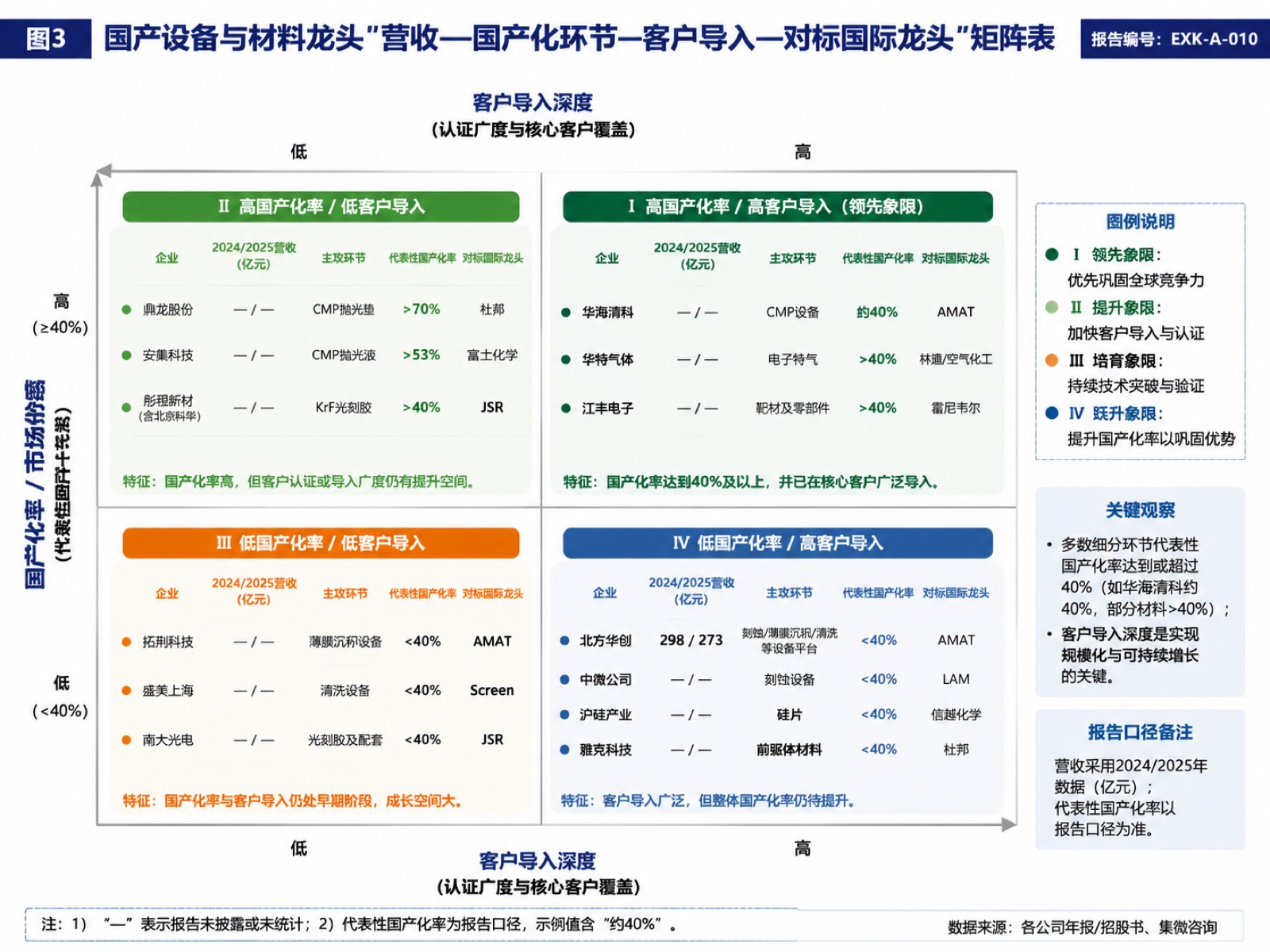

*图3：国产设备与材料龙头"营收—国产化环节—客户导入—对标国际龙头"矩阵表*

第二部分　对标：国际龙头与技术差距

2.1 国际设备龙头的护城河

全球半导体设备市场由五巨头高度垄断，ASML、应用材料、泛林、东京电子、KLA 五家合计占全球 WFE 市场约 56%—66%。

• ASML（荷兰）：光刻绝对垄断者。2024 年营收约 283 亿欧元、2025 年约 327 亿欧元。EUV 100% 垄断，DUV 浸没占比超 85%，整体光刻市占约 83%—90%。2025 年出货约 48 台 EUV、131 台浸没 DUV，年末在手订单约 388 亿欧元。High-NA EUV（EXE 系列）单台约 3.8 亿美元，已在 Intel、三星导入。其护城河近乎不可复制——单台 EUV 含超 10 万个零件、依赖约 5000 家供应商、采用蔡司原子级精度镜片。
• 应用材料（美国）：最大的平台型厂商，WFE 份额约 19%—20%，横跨薄膜、刻蚀、离子注入、CMP、量测多个领域。
• 泛林（美国）：刻蚀与薄膜领域的强者，服务性收入占比约 43%，客户黏性极高。
• 东京电子（日本）：涂胶显影近乎垄断（88%—90%），并在刻蚀、清洗、热处理领域强势。
• KLA（美国）：过程控制/量测检测的绝对垄断者，份额约 56%—63%，光学检测 > 85%，毛利率约 61%。

2.2 国际材料龙头的地位

日本企业在源头材料上优势尤为显著（2021 年口径）：硅片约 51%、光刻胶约 71%、靶材约 50%、掩模版约 22%、湿电子化学品约 25%、电子特气约 13%、CMP 抛光液约 23%。信越化学与 SUMCO 合计占硅片市场约 51%，构成中国大硅片国产化最难逾越的壁垒。

2.3 中外技术差距的量化对比

将国产最先进水平与国际最先进水平逐环节对标，可清晰看到"多点接近、单点断层"的格局：

在硅片制程上，国际最先进逻辑芯片已进入 5nm/2nm 节点，而国产硅片主要集中在 14nm/28nm 及以上；信越等国际龙头在上世纪末即量产 12 英寸硅片，中国直到 2018 年才实现规模量产，时间差近二十年。光刻机是差距最大、最难追赶的环节，而刻蚀已基本进入"并跑"，这正是"多点接近、单点断层"的最好注脚。
