第三代半导体（SiC / GaN）产业机会研究调研报告

报告编号：EXK-A-017 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月7日 保密级别：内部参考（限公司内部立项、选型、投资决策使用） 版本：V1.0

执行摘要

第三代半导体（宽禁带半导体，以碳化硅SiC与氮化镓GaN为代表）正从"技术叙事驱动"阶段进入"产能博弈与盈利分化"的新周期。本报告基于全球多源信息，对SiC/GaN的技术原理、市场规模、产业链竞争格局、政策环境、投资机会与风险进行系统梳理，核心结论如下：

结论一：赛道长期成长确定，但SiC正处下行调整期。 据Yole Group《Power SiC 2025》，SiC器件市场预计2030年达103亿美元（2024–2030年复合增长率约20%）；GaN功率器件市场预计从2024年约3.55亿美元增至2030年约30亿美元（复合增长率约42%）。然而SiC在2024–2027/2028年正经历产能过剩与价格战：6英寸衬底价格2024年已跌破400美元，跌幅超20%；8英寸衬底价格同期跌幅超60%。Yole判断下行周期将持续至2027–2028年，届时8英寸产线与新一代沟槽/超结MOSFET将驱动新一轮增长。

结论二：竞争格局高度集中，正被并购与整合重塑。 SiC器件五强（意法半导体ST、安森美onsemi、Wolfspeed、英飞凌Infineon、罗姆ROHM）2024年占据全球逾90%收入；GaN领域由中国英诺赛科（Innoscience）以约29.9%份额领跑（TrendForce 2024数据）。行业进入垂直整合（IDM）与并购主导时代：英飞凌8.3亿美元收购GaN Systems、瑞萨3.39亿美元收购Transphorm、Wolfspeed于2025年完成破产重组削债约70%、日本罗姆/东芝/三菱电机就功率半导体整合达成基本协议。

结论三：中国是最大变量，国产替代与产能扩张并行。 据Yole，2024年中国厂商已占据全球约40%的SiC晶圆与外延产能，并快速向器件制造延伸。衬底端天科合达、天岳先进合计已占全球逾三分之一份额；GaN端英诺赛科为全球首家8英寸GaN-on-Si量产企业。国产替代进展显著，但高端车规可靠性验证、盈利能力仍是短板。

关键风险提示：SiC产能过剩与价格战（利润承压、部分厂商出局）、技术迭代风险（8英寸/沟槽栅落后者淘汰）、地缘政治与出口管制风险（镓/锗管制冲击GaN上游原料）、下游EV需求增速放缓风险。

核心行动建议：把握"8英寸量产 + 车规SiC模块 + GaN数据中心放量"三条主线；短期防御性卡位、中期押注结构性增长、长期布局垂直整合；中国厂商应巩固衬底领先、做深车规验证、防范镓管制反噬。

本执行摘要供决策层快速获取核心判断；技术人员与深度分析读者可继续向下阅读正文各章。

01 · 调研背景与目标

1.1 调研缘起与问题意识

半导体产业正经历以材料为核心的代际跃迁。第一代半导体（硅Si、锗Ge）奠定了集成电路与微电子的基础；第二代半导体（砷化镓GaAs、磷化铟InP）支撑了光通信与射频应用；第三代半导体（以SiC、GaN为代表的宽禁带半导体）则因其在高压、高频、高温、高功率密度场景的物理优势，成为电动汽车、新能源、数据中心、5G/6G等战略性新兴产业的关键使能材料。

近年来，第三代半导体经历了从"资本追捧、产能狂飙"到"供需失衡、价格战爆发"的剧烈波动。2024年以来，SiC衬底价格大幅下跌、龙头企业Wolfspeed陷入财务困境并于2025年破产重组、中国厂商产能快速扩张冲击全球格局——这些结构性变化使得"第三代半导体是否仍是好赛道""产业机会究竟在哪一环节""中国厂商能否突围"等问题变得尤为迫切。本报告即为厘清上述问题、支撑公司相关立项与投资决策而作。

1.2 核心调研问题

本报告聚焦以下核心问题：

• 技术层面：SiC与GaN的核心物理优势与技术瓶颈分别是什么？8英寸量产、沟槽栅、GaN高压化等关键技术进展到何种程度？
• 市场层面：全球SiC/GaN市场规模、增速与应用结构如何？电动汽车、数据中心等下游需求的拉动力有多大？
• 竞争层面：全球主要玩家的市场份额、优劣势、竞争策略如何？并购整合潮将如何重塑格局？
• 产业机会：产业链哪些环节存在结构性机会？中国厂商的机会与挑战何在？
• 风险与趋势：主要风险有哪些？未来12–36个月及中长期（到2030年）产业格局如何演变？

1.3 调研范围界定

• 地域范围：全球视野，重点覆盖美国、欧洲、日本、中国大陆、中国台湾、韩国。
• 产品范围：以功率电子领域的SiC器件（MOSFET、二极管、模块）与GaN功率器件（HEMT）为主，兼及射频GaN；不深入展开SiC/GaN在光电、深紫外LED等非功率场景。
• 时间范围：全时间轴梳理（技术演进历史→当前现状→未来趋势），数据优先采用2023–2025年最新口径。
• 颗粒度：宏观（产业趋势、政策环境）+中观（细分市场、产业链、竞争格局）+微观（代表企业、典型技术）多层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法：以Yole Group、TrendForce、Omdia、Mordor Intelligence等专业机构数据为主干，结合各上市公司财报与官方公告、行业媒体（Semiconductor Today、Compound Semiconductor等）报道、学术论文（IEEE、MDPI等）及政府政策文件，进行定性与定量结合的分析。所有关键数据均标注来源机构与年份；对存在口径分歧的数据，本报告优先采用专业宽禁带机构口径并在正文与"重要提示"章节予以说明。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

第三代半导体又称"宽禁带半导体"（Wide Bandgap，WBG），其命名来自最核心的物理特征——禁带宽度（能隙）显著大于传统硅。禁带宽度决定了电子从价带跃迁到导带所需的能量，宽禁带意味着材料能够承受更高的电场、在更高温度下保持稳定、并支持更快的开关速度。

用一个通俗类比：如果把电子器件比作"水管系统"，硅器件像是承压有限的普通水管，在高压大流量下容易"爆管"（击穿）且发热严重；而SiC/GaN则像是耐高压、耐高温、管壁更薄的高性能管道，能在更小的体积内传输更大的功率，损耗更低、效率更高。

三种材料的核心参数对比如下表所示。

表2-1　Si / SiC / GaN 核心物理参数对比

数据来源：综合Richardson RFPD、Engineering.com、Ultra Librarian、MDPI《Thermal Management of Wide-Bandgap Power Semiconductors》(2025)等公开资料整理。注：不同文献参数略有出入，本表取业界常用代表值。

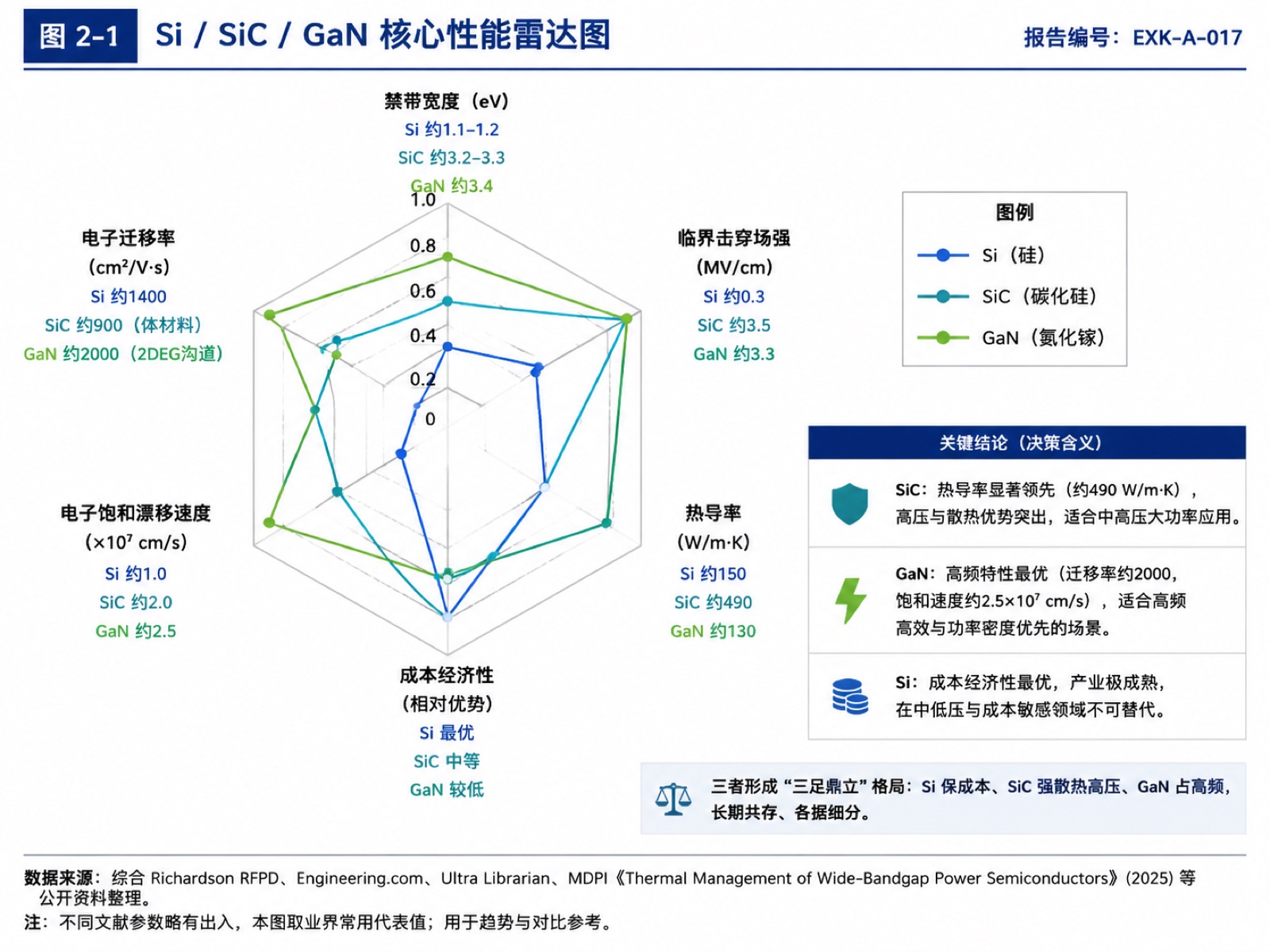

*图2-1：Si / SiC / GaN 核心性能雷达图*

核心结论——技术分界清晰、长期共存： - SiC = 高压 + 高温 + 大功率的最优解。凭借最高的热导率与优异的耐压能力，SiC主导电动汽车主驱逆变器、光伏储能、轨道交通、工业电源等高功率场景。据意法半导体估算，800V逆变器搭配SiC MOSFET相较传统方案可将导通损耗降低最多70%。 - GaN = 高频 + 高功率密度 + 中低压的最优解。凭借最高的电子饱和漂移速度与二维电子气（2DEG）高迁移率沟道，GaN主导消费快充、数据中心电源、5G/6G射频、激光雷达等高频场景。但GaN热导率偏低（甚至低于Si），限制了其在大功率高压场景的直接应用。 - Si仍将长期存在。在成本敏感、性能要求不高的中低端场景，硅器件（IGBT、MOSFET）凭借成熟供应链与低成本仍占主导。三者形成"各据细分、长期共存"的格局。

2.2 SiC材料体系与器件技术

2.2.1 衬底生长技术

SiC单晶衬底是整个产业链技术门槛最高、价值占比最大的环节（约占器件成本的40–50%）。主流生长技术包括：

• PVT（物理气相传输法）：当前绝对主流工艺，通过高温升华再结晶生长SiC单晶。技术成熟但生长速度慢、晶体尺寸受限、缺陷控制难。
• HTCVD（高温化学气相沉积）：可获得更高纯度晶体，作为PVT的补充路线。
• LPE（液相外延/液相法）：新兴路线，中国天岳先进已在该领域实现8英寸晶体、12英寸p型衬底的全球首发（据其官网及学术论文），有望在缺陷控制与大尺寸化上取得突破。

2.2.2 大尺寸化（8英寸）进展

从6英寸（150mm）向8英寸（200mm）转型是SiC降本的核心路径。据Mordor Intelligence，150mm升级至200mm可使单衬底出芯片数（die）提升约2.2倍、单位成本降低最多40%。Wolfspeed以约12亿美元投资纽约Mohawk Valley工厂，引领全球8英寸转型；到2025年，全球已有约33家公司实现8英寸技术突破，多家厂商完成8英寸平台认证。

2.2.3 缺陷控制难点

SiC衬底良率的核心制约在于缺陷密度控制，主要缺陷包括微管（micropipe）、螺型位错（TSD）、刃型位错（TED）、基平面位错（BPD）等。这些缺陷直接影响器件性能与可靠性。中国天岳先进于2023年8月制备出业界首创的低缺陷密度8英寸晶体，标志着国产衬底在质量上的重要进步。

2.2.4 器件结构：平面栅 vs 沟槽栅

SiC MOSFET主要有两种栅极结构：

• 平面栅（Planar）：工艺相对简单、良率较高、栅氧可靠性更稳健，是早期主流。
• 沟槽栅（Trench）：将栅极嵌入沟槽中，比导通电阻（RON,SP）更低、功率密度更高，代表更先进方向。但据Navitas技术资料，沟槽栅工艺步骤较平面栅多约40%、良率较低，且沟槽拐角处电场易集中，栅氧可靠性（TDDB时变介质击穿、阈值电压漂移BTI）成为核心难点。

博世（Bosch）在其Gen1–Gen3 SiC技术中，通过深p型注入将电场推入半导体深处、优化JFET区以缓解宇宙射线导致的单粒子烧毁（SEB），并表示"预期沟槽栅器件的栅氧可靠性将很快超越平面SiC MOSFET"。IEEE相关研究亦显示，非对称沟槽MOSFET在栅氧厚度、TDDB寿命、短路耐受时间（SCWT）上具优势，但在交流应力下阈值电压漂移更明显。栅氧可靠性的持续优化，是SiC器件技术攻关的关键方向之一。

2.3 GaN材料体系与器件技术

2.3.1 衬底路线对比

GaN功率器件的衬底选择直接决定成本与性能定位：

• GaN-on-Si：在硅衬底上外延GaN，成本最低，是当前功率GaN（650V）的绝对主流路线。产业正加速向8英寸GaN-on-Si迁移。
• GaN-on-SiC：以SiC为衬底，散热优异，主要用于射频高端应用。
• GaN-on-GaN（同质衬底）：用于垂直结构器件，理论性能最优，但衬底成本高、尚不成熟。

英诺赛科采用AIXTRON G5+C MOCVD设备生长8英寸GaN-on-Si，其3.0代工艺平台使单片芯片产出较6英寸提升约80%、芯片制造成本较行业平均降低约40%。

2.3.2 器件结构与常关型实现路径

GaN功率器件的主流结构是HEMT（高电子迁移率晶体管），利用异质结形成的二维电子气（2DEG）作为导电沟道。由于天然的2DEG使GaN HEMT呈"常开型"（耗尽型D-mode），而功率应用需要"常关型"（增强型E-mode）以保证安全，因此常关型实现是GaN器件的关键技术：

• p-GaN栅：最主流、最可靠的方案，通过在栅极下方生长p型GaN耗尽2DEG。挑战在于阈值电压偏低（约+1V，易误触发）和栅击穿电压偏低（低于10V）。比利时imec的p-GaN HEMT平台已可demo 40–650V器件。
• Cascode级联：将高压耗尽型GaN与低压硅MOSFET串联，实现整体常关（如Transphorm的650V TPH3206PSB，TO-220封装）。受限于串联Si MOSFET性能，并存在电容失配导致高电流关断振荡的问题。
• 其他：氟离子注入、凹槽栅等。

2.3.3 高压化：650V向1200V突破

当前650V GaN已成熟量产，向更高电压突破是打开EV动力总成等高价值市场的关键。Transphorm的GaN-on-Sapphire技术可支持1200V、效率达98.7%；Power Integrations等厂商正探讨GaN在1000–1250V的应用。但据imec，650V p-GaN HEMT向更高压scaling存在"双重惩罚"——栅漏间距需增大、导通电阻随电压呈二次方上升，芯片面积（footprint）迅速膨胀，成本效益递减。GaN高压化的经济性拐点，是决定其能否切入EV主驱市场的核心变量。

2.3.4 核心专利与技术壁垒

GaN领域关键专利涉及剑桥/英飞凌（p-GaN栅相关）、EPC、Transphorm（Cascode、SuperGaN、GaN-on-Sapphire）等。Navitas累计拥有逾250项专利。专利壁垒与工艺know-how构成新进入者的重要门槛。

2.4 发展脉络与成熟度评估

SiC与GaN的产业化进程可大致梳理如下：

• 技术萌芽期（1990s–2000s）：Cree（Wolfspeed前身）等推动SiC单晶生长；GaN率先在LED与射频领域应用。
• 导入期（2010–2017）：SiC二极管率先商用；GaN进入消费快充与射频。特斯拉2018年在Model 3上采用意法半导体SiC MOSFET，成为标志性事件。
• 成长期（2018–2023）：电动汽车800V平台趋势引爆SiC需求，全球资本大举涌入，产能狂飙；GaN快充普及。
• 调整期（2024–至今）：SiC供需失衡、价格战爆发、龙头困境；GaN受AI数据中心与快充双驱进入放量前夜。
