从一把沙子到一颗芯片，中间到底隔着什么

你手机里那颗指甲盖大小的芯片，起点其实是沙子里的硅。听着挺魔幻——一堆沙子，怎么就变成了能跑大模型的东西？

打住，先把结论直给你，省得你脑补：芯片不是"造"出来的，是"印"出来的。 把提纯到极致的硅片当画布，用光把电路图案一层一层"印"上去，反复叠几十道、上百道工序，最后测试、切割、封装。说白了，就是在指甲盖上盖楼——只不过盖的是几十层、每层线宽比头发丝还细上万倍的"电路城市"。

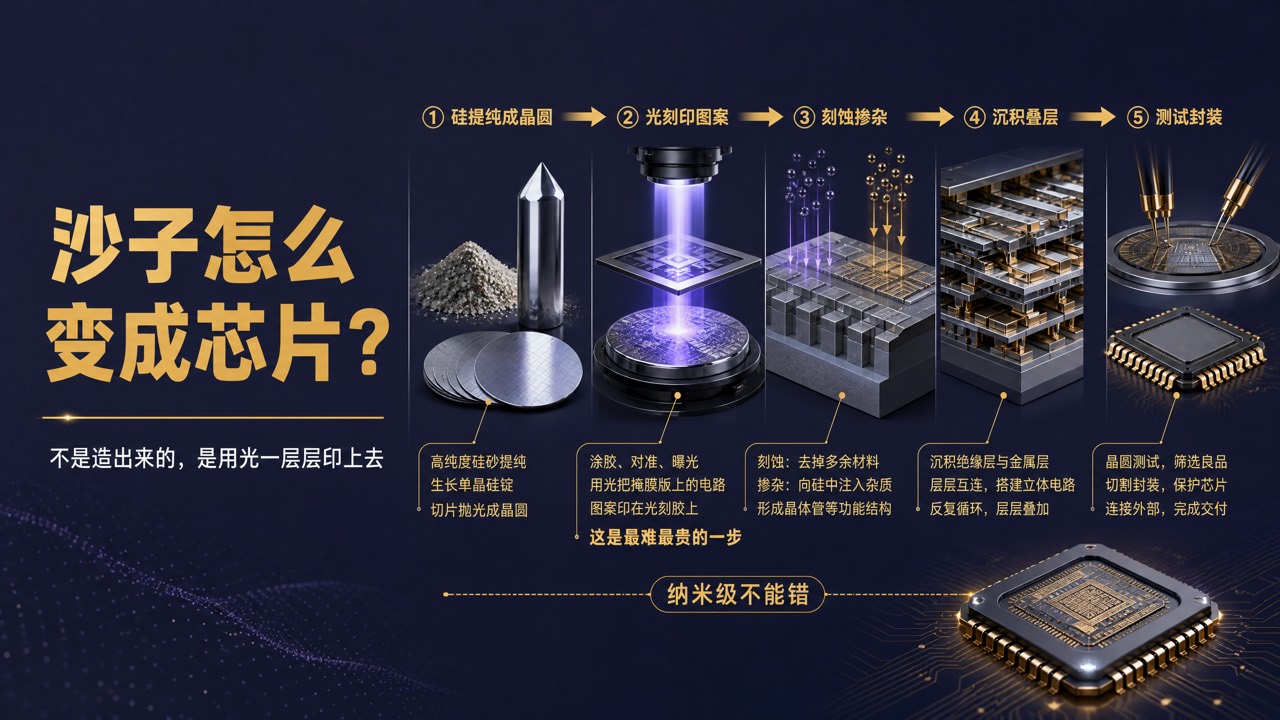

极简流程：五步，把沙子盖成一座城

别被"芯片"两个字吓住，主干其实就五步。

第一步，把硅提纯成"画布"。 沙子的主要成分是二氧化硅，先炼成纯度极高的单晶硅，拉成一根圆柱，再像切香肠一样切成一片片薄圆片——这就是晶圆。它得干净到什么程度？一粒灰尘落上去，那块地方的电路就废了。

第二步，光刻，也就是"用光印图案"。 在晶圆上涂一层感光材料（光刻胶），拿一张画好电路的"底片"（掩膜版）挡住，用光一照。被照到的地方性质变了，一显影，电路图案就留在了晶圆上。这一步是整条线里最难、最贵、最费时的环节。

第三步，刻蚀 + 掺杂，把图案"做实"。 光刻只是印了个样子，刻蚀负责把不要的部分精准啃掉，留下沟槽；掺杂（离子注入）则往硅里"打"进特定杂质，让某些区域导电、某些不导电——晶体管的"开关"能力，就是这么来的。

第四步，沉积叠层，反复来几十上百遍。 一层电路不够用，就再沉积一层薄膜、再光刻、再刻蚀……如此反复。一颗先进芯片，光刻往往要重复二三十次，整条产线加起来是上百道工序。金属层像立交桥一样层层架起，把几十亿个晶体管连成一张网。

第五步，测试 + 封装。 晶圆上密密麻麻排着几百颗芯片，先在片上逐个测一遍，挑出好的，切下来，装进外壳、接上引脚——这才是你能拿在手里的那颗"芯片"。

那到底难在哪？难在"又小、又多、又不能错"

难点一：小到离谱。 顶尖光刻用的极紫外光，波长只有 13.5 纳米，就是为了在硅片上刻出比病毒还小的线条。尺度一旦进到纳米级，光本身都嫌"太粗"了。

难点二：工序多到吓人。 上百道工序、几十次光刻，任何一步的一点点偏差，都会被后面所有步骤继承放大。前面歪一点，后面全盘皆输。

难点三：良率是道生死线。 越先进的制程，对杂质越敏感，一颗芯片要几十亿个晶体管全部正常才算合格。做出来一片，能用的有多少，直接决定这门生意是赚是赔。这也是为什么全世界能把最先进芯片量产的，掰着手指都数得过来。

一句话：芯片难，不是难在某一步有多玄，而是难在上百步、纳米级、还必须道道不出错——这是把整个现代工业的精度逼到极限的活儿。

顺便说个你可能更关心的

看懂了流程你大概会嘀咕：既然就这五步，为啥有的国家能造、有的卡在半路？

因为真正的门槛不在"知道怎么做"，而在那台印图案的光刻机、那套材料、那条能把良率压住的产线——每一环都是几十年砸出来的。一颗芯片的背后，站着的是一整条"设备→材料→制造→算力"的产业链。

而这条链子最让人上头的问题其实是：当算力成了新的石油，这条链，我们自己能补到哪一步？
