自修复/自愈合水泥浆体系在长寿命井筒中的应用研究

报告编号：OGA-A-001 出品方：经纬智汇信息咨询有限公司（北京） 所属赛道：OG-A 钻完井工程技术 · 固井材料与工艺 报告等级：A 级专题（现状—对标—瓶颈—趋势/应用） 报告日期：2026 年 6 月 保密级别：内部参考 版本：V1.0

执行摘要

自修复/自愈合水泥（Self-Healing Cement, SHC）是一类在水泥环出现微裂缝或微环空、并被井下流体（油、气、水或 CO₂）触发后能够自主膨胀、反应并重新封闭泄漏通道的智能固井材料。它针对的是固井行业一个困扰超过 40 年的根本性痛点——水泥环完整性失效导致的环空带压（Sustained Casing Pressure, SCP）与层间窜流。本报告基于全球公开文献、厂商技术资料、专利数据与市场研究，对该技术体系做"现状—对标—瓶颈—趋势"的四段式深度剖析，核心结论如下：

结论一：痛点真实且规模巨大，自愈合是"被动修井"向"主动免修"的范式转移。 公开统计显示，墨西哥湾外大陆架超过 45% 的井（约 6650/12927 口）存在 SCP 问题，英国北海/UKCS 约 35%，且一口井到 15 年井龄时出现 SCP 的概率高达 50%。常规挤水泥大修成功率低、成本高、且可能二次伤害储层。自愈合水泥把"事后修井"前移为"事中自愈"，是逻辑上更优的解。

结论二：技术已商业化但成熟度分层，烃类触发体系最成熟，CO₂ 触发体系正成为新焦点。 斯伦贝谢（SLB）FUTUR / CemFIT Heal、哈里伯顿（Halliburton）WellLock / IsoBond 等商业体系已在气井、地下储气库（UGS）规模应用十余年；2024 年 SLB 在澳大利亚东部 CCS 项目首次部署"自愈合+抗 CO₂"一体化体系，标志技术向碳封存长寿命井延伸。

结论三：机理可分两大类，性能差异显著，存在明确的"可愈合裂缝尺寸天花板"。 自体愈合（autogenous）依赖二次水化与碳酸化，仅能修复约 150 μm 以下裂缝；自主愈合（autonomous，含弹性体/吸水膨胀、微胶囊、生物矿化 MICP、超吸水聚合物）性能更强。关键性能上，优化后的自愈合配方 5 天可恢复约 100% 抗压强度，而普通波特兰水泥仅约 36%；弹性体增强体系在 HPHT 井（>330°F/10000 psi）可降低渗透率约 85%。

结论四：中国处于"跟跑—并跑"过渡期，国产化与高温体系是主要差距，也是机遇窗口。 国内固井水泥环自修复研究 2009 年前后尚属空白，目前以安东石油国产韧性自愈合体系（温度 21–232℃，已在玛湖油田水平井现场应用且声幅评价优质）、西南石油大学等为代表已实现现场落地，但超高温、抗 CO₂、长周期耐久验证仍落后于国际三大油服。

风险提示：可愈合裂缝尺寸上限（~100–150 μm）、微胶囊在高速剪切下提前破裂、流体触发的环境依赖、CO₂ 长期溶解导致的碳酸化层劣化、长周期现场验证数据稀缺、行业标准缺失、成本溢价等，是制约规模化的主要瓶颈。

行动建议（详见第七章）：对决策层，建议把自愈合水泥作为 CCUS 注入井、地下储气库、深层气井三类高价值场景的差异化技术抓手优先立项；对技术层，建议沿"烃类触发成熟体系引进消化 → 抗 CO₂ 体系自主攻关 → 高温/国产外加剂补短板"的三步路径推进。

01 · 调研背景与目标

1.1 调研缘起与问题意识

固井水泥环（cement sheath）承担着油气井两项不可替代的基础功能：为套管提供支撑，以及在套管与地层之间建立"层间封隔"（zonal isolation），阻止地层流体在环空内窜流或上窜至地表。然而，水泥本质上是一种脆性材料，在井的全生命周期中要经历钻完井、试井、射孔、压裂、注采、温度与压力交变载荷的反复冲击，其与套管、与地层之间的胶结界面极易产生微间隙（microannulus）和微裂缝，从而形成流体（尤其是天然气）的窜流通道。

这一失效一旦发生，轻则造成环空带压（SCP），重则导致层间窜流、地表泄漏、井控风险乃至环境污染。传统的应对手段是挤水泥（squeeze cementing）大修，但成功率较低、成本高昂，施工过程本身还可能对产层造成不可逆伤害。正是在这一背景下，"让水泥环自己修复自己"的自愈合水泥技术应运而生，并在碳捕集封存（CCS/CCUS）对超长封固寿命的新需求驱动下，重新成为行业研究与投资的热点。

1.2 核心调研问题

本报告聚焦回答四个问题：（1）自愈合水泥的技术现状与成熟度如何，全球与中国分别处于什么阶段？（2）主要厂商的商业体系如何对标，技术差距在哪里？（3）核心技术瓶颈是什么，哪些是真问题、哪些可工程化绕过？（4）未来 12–36 个月乃至更长周期的演进趋势与应用机遇在哪里，应如何决策？

1.3 调研范围界定

• 技术边界：以油气井固井用自愈合水泥为主体，建筑混凝土自愈合技术仅作机理借鉴与对比，不作主体展开。
• 应用边界：覆盖常规油气生产井、深层超深层高温高压（HPHT）井、CCUS 注入与封存井、地热井、地下储气库井、弃置封堵（P&A）井。
• 地域边界：全球视野，国际三大油服与中国厂商/院校并重。
• 时间边界：全时间轴，从 2007 年首个商业自愈合体系问世，到 2024–2025 年抗 CO₂ 自愈合最新进展，并展望未来。

1.4 调研方法说明

本报告采用文献计量 + 多源交叉验证方法，信息来源包括同行评议学术综述与论文、厂商官方技术资料与产品手册、专利数据库、行业市场研究报告及标准文件。所有关键数据均经至少两个独立来源交叉印证，并按可信度分级管理（详见配套《参考文献汇总》中的五级可信度评级）。定性分析与定量数据相结合，案例佐证结论。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

一句话定义：自愈合水泥是在常规油井水泥浆中加入特定"自修复材料"后形成的智能水泥体系——平时与普通水泥无异，一旦水泥环出现裂缝或微环空、且有井下流体侵入，这些材料就被"激活"，通过膨胀或化学反应把通道重新堵死，恢复封隔能力，且这一过程无需任何井下干预、可重复发生。

通俗机理类比：可以把它想象成"人体皮肤的结痂"。皮肤（水泥环）被划破（裂缝），血液接触空气后凝固（修复材料接触井下流体后膨胀/反应），伤口自动愈合（通道封闭）。区别在于，优秀的自愈合水泥这种"结痂"能力是可反复触发的——同一处再次开裂、再次接触流体，仍能再次愈合。

触发机制的四种类型：

• 水触发：吸水膨胀型材料遇地层水膨胀填缝；
• 烃类（油气）触发：烃敏性材料遇油气膨胀，这是目前最成熟的商业路线（SLB FUTUR/CemFIT Heal 即属此类）；
• CO₂ 触发：在碳封存井中，CO₂ 与水泥发生碳酸化反应，恰当设计可使其"以毒攻毒"地促进自封闭；
• 应力/损伤触发：微胶囊在裂缝产生的应力下破裂释放修复剂。

2.2 发展脉络与成熟度评估

自愈合水泥的技术演进大致可分为四个阶段：

• 现象发现期（1925—2000s 初）：建筑领域早在 1925 年即观察到混凝土裂缝在户外放置后自行愈合的现象，奠定了"水泥基材料可自修复"的认知基础。油井固井领域则较晚发现矿渣 MTC 固化体具有界面胶结再愈合能力。
• 概念提出与首次商业化期（2007—2010）：2007 年 Cavanagh、Johnson 等人在 SPE/IADC 会议（SPE 105781）提出油井水泥环微间隙修复的新方法，并由斯伦贝谢推出 FUTUR 烃类激活自愈合体系，标志技术从实验室走向商业应用。
• 体系扩展与机理深化期（2010—2020）：弹性体、微胶囊、超吸水聚合物、生物矿化（MICP）等多种自主愈合机理被系统研究；哈里伯顿等推出 WellLock 树脂、IsoBond 等竞争体系；CO₂-EOR 现场（如西德州 SACROC）观察到长达 55 年的水泥自愈合证据。
• CCUS 驱动与智能化期（2020—至今）：碳封存对超长封固寿命的需求成为最强驱动力，抗 CO₂ 自愈合一体化体系（2024 年澳大利亚 CCS 项目首次部署）、地质聚合物自愈合、形状记忆辅助自愈合（SMASH）、纳米改性等前沿方向密集涌现。

成熟度判断：烃类触发的弹性体/吸水膨胀型体系已达商业成熟（可类比 TRL 8–9）；CO₂ 触发抗碳酸化体系处于"现场首用—规模验证"过渡（TRL 6–7）；微胶囊、生物矿化、形状记忆等前沿机理多处于实验室到中试阶段（TRL 3–6）。

2.3 国内外整体发展现状

国际：以斯伦贝谢、哈里伯顿、贝克休斯为代表的三大油服已形成完整的商业产品线、配套评价软件（如 SLB 的 CemSTRESS 水泥环应力分析软件）与现场服务能力，技术储备深厚，专利布局密集，并率先切入 CCUS 高价值场景。

中国：起步明显晚于国际。据《石油钻探技术》2009 年综述记载，彼时国内石油固井水泥环自修复"概念还没有文献提出或报道相关研究，相关机理研究基本上还处于空白"。经过十余年追赶，目前已形成以安东石油国产韧性自愈合水泥浆体系（已在玛湖油田致密油水平井现场应用、声幅评价优良）、西南石油大学等高校科研为代表的本土力量，并在专利层面（如超高温油井自愈剂、油井水泥自愈合剂等）有所突破。但在超高温体系、抗 CO₂ 体系、关键外加剂国产化与长周期现场耐久验证方面，与国际先进水平仍有明显差距。

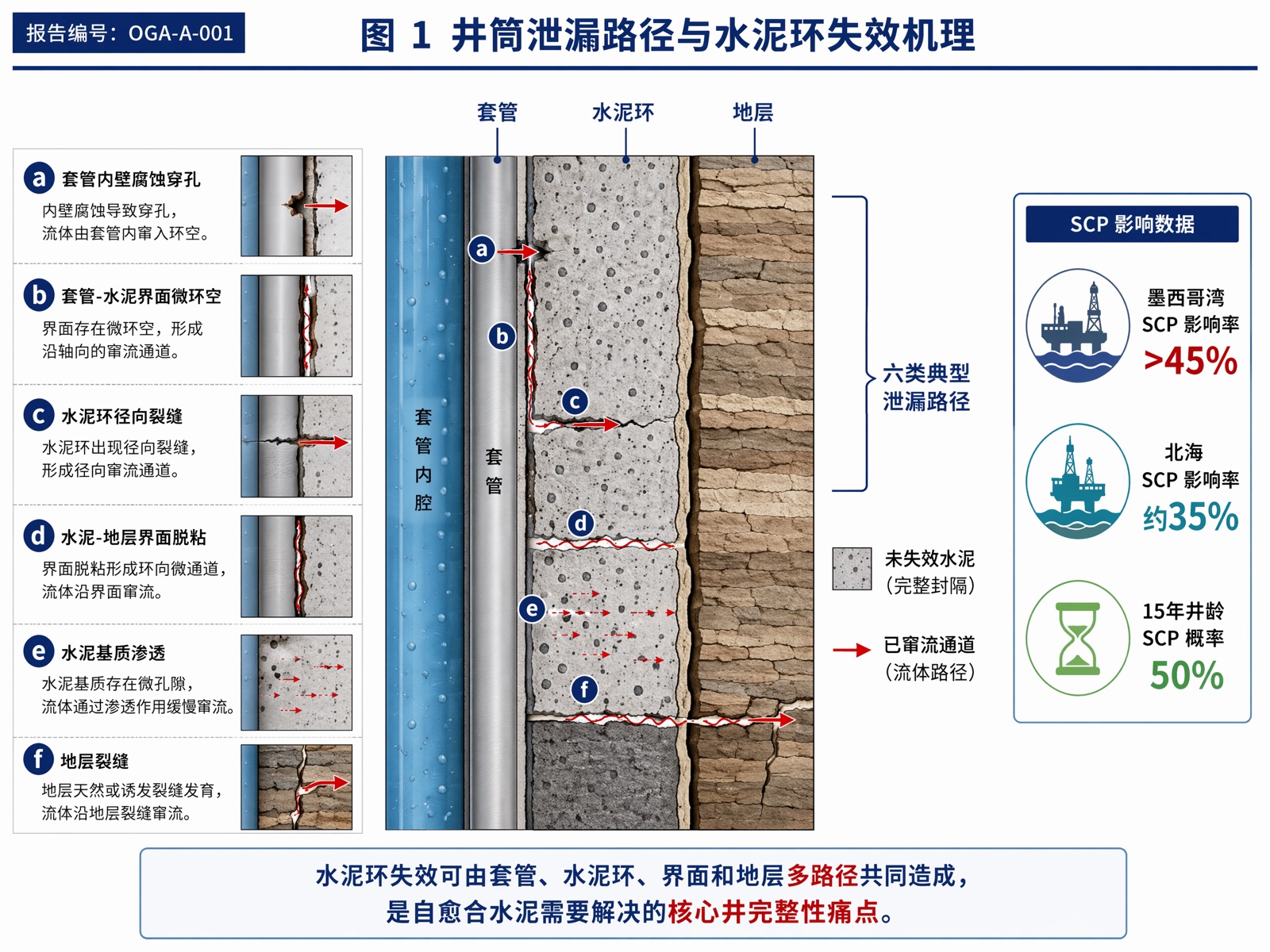

*图 1　井筒泄漏路径与水泥环失效机理示意图*
