微地震监测：压裂造的裂缝，人在地面上是怎么"看见"的？

做非常规油气的人聊压裂，前面我们说过压裂凭什么把地层压开、也说过水平井怎么一段段逐段压。可有个更让外行犯迷糊的问题：裂缝是在地下几千米、黑灯瞎火的岩石里张开的，谁也下不去看一眼，工程师凭什么就敢说"这一段缝有多长、朝哪个方向、改造到了多大一块岩石"？ 靠的正是一门叫微地震监测的手艺——今天就把它掰开揉碎讲明白：压裂造的缝，人在地面上到底是怎么"看见"的。

一句话先说清楚

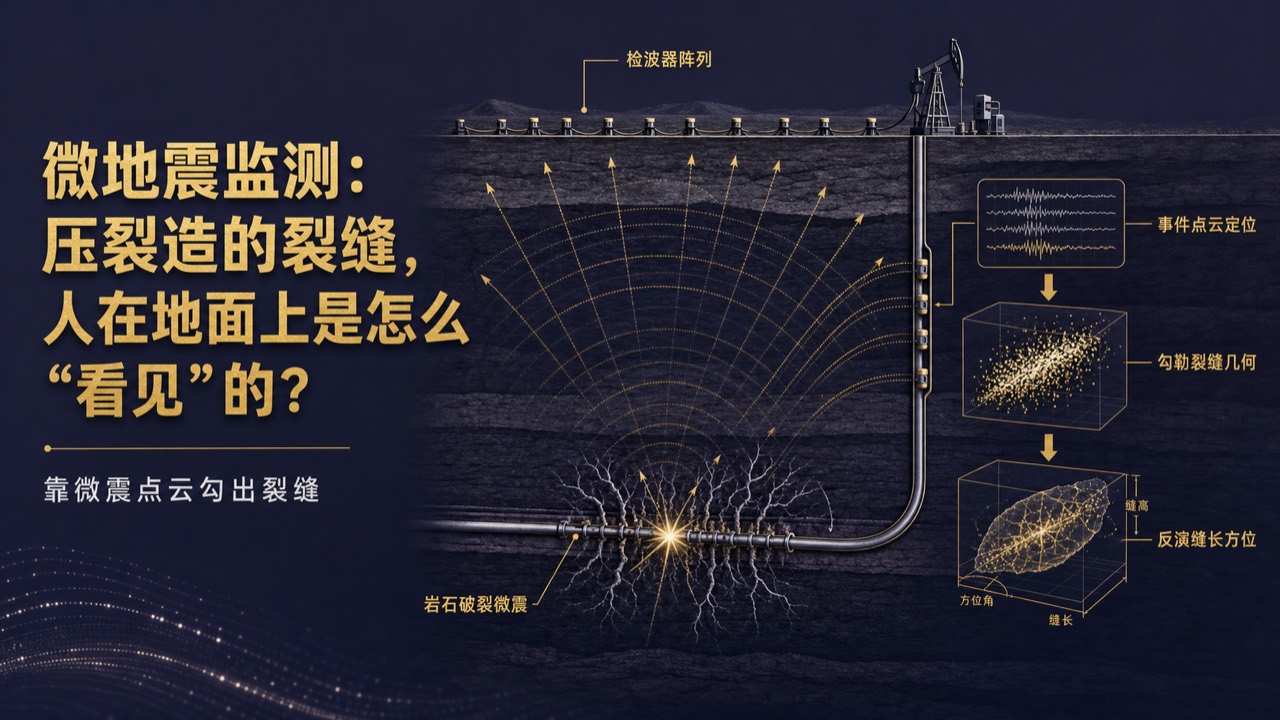

微地震监测，指的是在压裂施工的同时，用一大片高灵敏度的检波器，去接收岩石被压裂时自己发出的极微弱地震波；再靠这些波，把一个个"岩石破裂事件"的位置反算出来，用密密麻麻的事件点把裂缝的展布勾勒出来。 说白了，地下的缝没法直接看，但它张开的那一瞬会"出声"——微地震监测干的，就是在地面上支起一堆"耳朵"，把这些动静一一听清、再倒推回去，画出裂缝的样子。

先搞懂：裂缝张开的一瞬，为什么会"响"

压裂是往地层里打高压液、把岩石硬生生撑裂。岩石可不是被撕开一条口子就完事——在裂缝的尖端和两侧，大量的岩石发生破裂、以及沿着弱面的剪切滑移，这个过程会像一场极其微小的"地震"一样，向四面八方释放出微弱的地震波。

关键在"微弱"两个字。这些破裂事件的震级极小，通常是零点几甚至负的震级，人站在地上根本毫无感觉，跟真正会摇晃房子的天然地震完全是两码事。可对精密的检波器来说，这一声声"轻响"就是宝贝——每一次破裂响一下，就等于裂缝在地下悄悄"打了个卡"，报了个到。把这些"卡"一个个收集起来，裂缝走到了哪儿，也就有了线索。

检波器摆在哪：地面铺一片，或者邻井放一串

想把这些微弱的地震波接下来，得先把"耳朵"摆到合适的位置。业内主要有两条路子。

一条是地面（或近地表）监测：在压裂井周围的地面上，按设计布下一大片检波器阵列——成百上千个检波器铺开老大一片，从上方大范围地"张网"接收。好处是覆盖面广、不用额外占一口井；难处是波从几千米深处传上来，一路衰减，还得从嘈杂的地面噪声里把这点微弱信号"抠"出来。

另一条是井中监测：在压裂井旁边找一口邻井（监测井），把一串检波器顺着井筒下到跟储层差不多深的位置，凑到裂缝跟前去"贴着听"。离得近、信号强、能听清更微弱的事件，定位往往更准；代价是得占用一口邻井，"视野"也受井的位置限制。两条路各有取舍，实际施工里常按目标和条件来选，甚至搭配着用。

从"到时"到"点云"：怎么把每一次破裂定到位

光听见响还不够，得知道每一声响是从哪儿发出来的——这是微地震监测最核心的一步：定位。

道理和天然地震定震源是相通的。同一次岩石破裂发出的波，传到阵列里每个检波器的距离不一样，到达的时刻（到时）也就有先有后；再加上记录到的波形特征，工程师就能反过来解算：这次破裂，发生在地下哪个三维坐标点上。一次破裂，定出空间里的一个点，业内把它叫一个微震事件。压裂一段接一段地泵下去，岩石一处接一处地破裂，成千上万个事件就被一个个定了出来，在三维空间里堆成一团——这就是所谓的微震事件云（点云）。

事件云一连，裂缝的样子就出来了

最妙的一步在最后。这团微震事件点，并不是乱撒的——它们恰好扎堆分布在裂缝正在张开、扩展的地方。于是把这团点云的形状一勾勒，被高压液改造出来的裂缝，长什么样也就浮出水面了：

事件云铺开多长，大致对应缝长；在垂向上散开多高，对应缝高；点云整体朝哪个方向拉长，透露出裂缝的延展方位；而这一大团被"打亮"了的岩石所占的体积，正是压裂追求的核心指标——改造体积（SRV）。更要紧的是，这一切能边压边看、近乎实时地呈现：哪一段缝没起来、缝有没有往上窜出了目标层、有没有跟老井或天然裂缝"串了门"，工程师当场就能瞧出苗头、及时调整施工。等于给这场"地下盲操作"，配了一双能实时看见的眼睛。

说到底

说到底，微地震监测靠的是一条环环相扣的链子：压裂时岩石破裂、剪切滑移，发出极微弱的地震波；地面阵列或邻井井中的检波器把这些波接下来；靠到时和波形把一次次破裂定位成一个个微震事件；再由成千上万个事件汇成的点云，勾勒出裂缝的缝长、缝高、方位和改造体积，还能实时反过来指导施工。 岩石破裂发微震、检波器接收定位、点云反演裂缝——这三步接力，把几千米深处那条谁也看不见的缝，硬是"画"到了工程师的屏幕上。看懂了这套"听响—定位—连点成缝"的门道，也就摸到了压裂增产里最能"看见效果"的那只眼睛。
