深水钻井隔水管与防喷器系统技术研究

报告编号：OGD-A-015 所属系列：OGD 系列（非常规与海洋油气 · 深水与超深水方向） 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026 年 7 月 保密级别：内部参考 版本：V1.0 报告等级：A 级深度技术专题

执行摘要

深水钻井隔水管（Marine Drilling Riser）与水下防喷器（Subsea BOP，Blowout Preventer）是超深水油气钻探作业中最关键、最昂贵、也最受监管约束的两套核心装备。前者是连接海面浮式钻井装置（钻井船 / 半潜式平台）与海底井口的唯一物理通道，承担导流钻井液、下入套管、传递控制信号的职能；后者则是防止井喷失控的"最后一道物理屏障"。二者共同构成深水井控安全体系的骨架，其技术水平直接决定一个国家或企业能否安全进入 1500 米以深、乃至 3000 米级超深水领域。

本报告以"技术导向 + 市场导向"为主轴，兼顾政策与商业维度，采用全时间轴视角（历史演进→现状快照→未来预判），面向全球市场，形成如下五条核心结论：

第一，2010 年墨西哥湾 Macondo / Deepwater Horizon 事故是行业的历史分水岭。 该事故造成 11 人死亡、井喷持续 87 天、约 490 万桶原油泄漏，直接推动了 BOP 从"单剪切闸板"向"双剪切闸板 + 剪切能力提升 + 失效自动关闭（AMF）+ 实时监测"的根本性设计跃迁，并催生了美国 BSEE（海洋安全与环境执法局）的《井控规则》（Well Control Rule）这一数十年来最严监管框架。

第二，全球 BOP 市场高度集中，且正处于存量维护为主的周期。 2024 年全球 BOP 市场规模约 71.6 亿美元（Grand View Research 口径，年复合增长率约 3.5%，预计 2030 年达 88.6 亿美元），由 SLB / Cameron、NOV、Baker Hughes / HMH 三大原始设备制造商（OEM）主导；隔水管与浮力块市场同样呈现寡头格局。近年新建整机订单稀少，三大 OEM 主要依靠备件与服务维系收入。

第三，两大前沿技术方向正在重塑装备形态：一是 20,000 psi（20K）超高压系统，二是全电动 BOP（All-Electric BOP）。 前者以 NOV 为全球首套 20K 水下 BOP 供应商、雪佛龙 Anchor 项目（2024 年 8 月投产）为标志性落地；后者以 SLB EWC、HMH E-BOP、Kinetic K-BOS 为代表，具备大幅减重、减少泄漏点、边钻边测试等颠覆性价值，但商业化受制于标准滞后。

第四，中国已实现深水平台与核心装备的"双突破"，但高端环节仍存差距。 "海洋石油 981""蓝鲸 1 号""深海一号"标志中国深水能力跻身世界先进行列，3000 米级隔水管与 15,000 psi 水下 BOP 实现工程应用；但高强度剪切闸板锻件、多路复用（MUX）电液控制系统、20K 级超高压装备仍处追赶阶段。

第五，深水市场进入"新十年"高景气周期，为装备升级提供需求支撑。 Rystad Energy 预测深水投资将从 2023 年约 900 亿美元增至 2027 年近 1300 亿美元；Wood Mackenzie 预计深水产量在 2030 年前增长约 60%。巴西盐下、圭亚那、纳米比亚、中国南海等热点区域持续放量。

风险提示（简要）：市场规模数据存在口径分歧；部分前沿产品名称需交叉核实；高端零部件供应链存在进口依赖；深水作业本身具有高安全风险与高资本门槛。

行动建议（概要）：建议企业分三阶段布局——近期切入智能监测与状态健康管理（低门槛、高增长）；中期跟踪并卡位全电动 BOP（十年级颠覆方向）；中远期联合国内产业链攻关国产 20K 与复合 / 钛合金隔水管（对标国际最高端）。

01 · 调研背景与目标

1.1 调研缘起与问题意识

全球油气勘探开发的重心正加速向深水与超深水迁移。随着陆上及浅水优质储量日益枯竭，深水（水深 500–1500 米）与超深水（水深 >1500 米）区块成为储量接替的主战场。巴西盐下、圭亚那 - 苏里南盆地、西非纳米比亚 Orange 盆地、东非莫桑比克、以及中国南海等一批世界级油气发现，均位于深水领域。深水开发对钻井装备提出了极限化要求，而隔水管与 BOP 正是其中技术门槛最高、失效后果最严重的两套系统。

一方面，深水作业面临水深加大带来的隔水管自重激增、洋流涡激振动（VIV）加剧、张力与疲劳管理复杂化等力学挑战；另一方面，高温高压（HPHT）地层的开发需求推动压力等级从传统 15,000 psi 向 20,000 psi 跃升，对 BOP 的密封、剪切、控制可靠性提出全新要求。与此同时，Macondo 事故后全球监管趋严，安全冗余与实时监测成为强制要求。理解这两套系统的技术原理、专利壁垒、竞争格局与演进趋势，对于任何意图进入或深耕深水领域的企业的立项、选型与投资决策，均具有基础性意义。

1.2 核心调研问题

本报告聚焦以下核心问题：

• 深水钻井隔水管与水下 BOP 的技术原理、系统构成与关键部件是什么？超深水工况下的核心技术挑战与突破方向何在？
• Macondo 事故如何重塑了 BOP 的设计理念与全球监管格局？后事故时代的技术改进有哪些？
• 全球竞争格局如何？主要 OEM 的市场份额、技术优劣势与竞争策略是什么？
• 20K 超高压系统、全电动 BOP、状态监测与数字孪生等前沿技术的发展态势如何？
• 中国在深水平台与核心装备国产化方面的进展与差距如何？
• 全球深水市场的规模、增长与热点区域如何？为装备升级提供了怎样的需求支撑？
• 基于以上分析，企业应如何进行技术布局与投资决策？

1.3 调研范围界定

• 技术对象：深水钻井隔水管系统（含主管、辅助管线、张紧系统、浮力块、伸缩节、VIV 抑制、隔水管管理系统等）与水下 BOP 系统（含环形防喷器、闸板防喷器、液压 / 电控系统、应急系统等）。
• 地域范围：全球视野，重点覆盖北美（墨西哥湾）、南美（巴西、圭亚那）、西非、中国南海等深水热点区域，并专章分析中国国产化进展。
• 时间视角：全时间轴，从技术历史演进到当前现状（2024–2026）再到未来趋势预判。
• 颗粒度：宏观（市场与政策）+ 中观（产业链与竞争格局）+ 微观（具体企业、产品、专利、案例）多层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源涵盖：国际学术论文与技术会议文献（SPE、OTC、IADC、OnePetro）、行业市场研究报告（Grand View Research、Data Bridge、Rystad Energy、Wood Mackenzie 等）、主要厂商官方技术资料（SLB / Cameron、NOV、Baker Hughes、HMH、Aker Solutions 等）、API / DNV / ISO 标准文件、美国 BSEE / BOEM 监管文件与事故调查报告（DNV 法证报告、CSB 报告）、专利数据库、行业媒体（Offshore Magazine、Drilling Contractor、JPT 等），以及中国国内的官方与企业公开资料。所有关键数据均标注来源机构与年份，并对存在口径分歧的数据予以明确提示。

02 · 技术现状全景

2.1 技术定义与核心原理（通俗版）

深水钻井隔水管可通俗理解为深水钻井的"生命通道"——一根从海面浮式钻井装置一直延伸到海底井口、直径约 21 英寸的巨型钢管。它内部走钻杆、返出钻井液，外部并联着多条辅助管线（节流、压井、增压、液压 / 信号），并支撑着坐落在海底的 BOP 控制管线。由于深水中这根管子可长达数千米、自重数百吨，工程上必须在其顶端施加恒定的"顶张力"防止其像面条一样屈曲，同时在其外部包裹合成泡沫"浮力块"以抵消部分自重。

水下防喷器（BOP）则是深水井控的"最后保险"。它是一组坐落在海底井口、高逾 15 米、重达数百吨的巨型阀门组合。正常钻进时它保持敞开让钻具通过；一旦井下发生井涌（地层流体意外涌入井筒），操作人员可远程指令其中的各类"闸板"或"环形胶芯"迅速闭合，把井口封死；在最极端情形下，"剪切闸板"能像巨型剪刀一样直接剪断井内的钻杆并密封井口，阻止井喷。这一系统的可靠性，直接关系到人员生命、平台安全与海洋环境。

2.2 发展脉络与成熟度评估

从技术成熟度看，隔水管与 BOP 系统总体已进入成熟应用阶段，但在超深水与超高压边界仍处于持续演进中。其发展脉络大致可分为四个阶段：

萌芽期（20 世纪 40–70 年代）：BOP 技术随陆上与浅水钻井发展成型，早期以简单的环形与闸板防喷器为主；VIV 抑制的螺旋列条（helical strakes）技术自 1970 年代末开始应用于隔水管。

深水拓展期（20 世纪 80 年代–2010 年）：随着墨西哥湾、西非等深水勘探兴起，隔水管系统向大长度、模块化、浮力块化发展，BOP 向多闸板、水下电液控制演进。此阶段技术快速积累，但安全冗余理念尚未系统化。

安全重构期（2010–2020 年）：Macondo 事故成为转折点。双剪切闸板、剪切能力提升、失效自动关闭（AMF / deadman）、实时监测、ROV 干预能力等成为强制或准强制要求，行业进入以"可靠性与冗余"为核心的重构阶段。

智能与超高压期（2020 年至今）：20K 超高压系统实现商业化落地，全电动 BOP、状态健康监测、数字孪生等智能化技术兴起，行业向"更高压力 + 更智能 + 更轻量"方向演进。

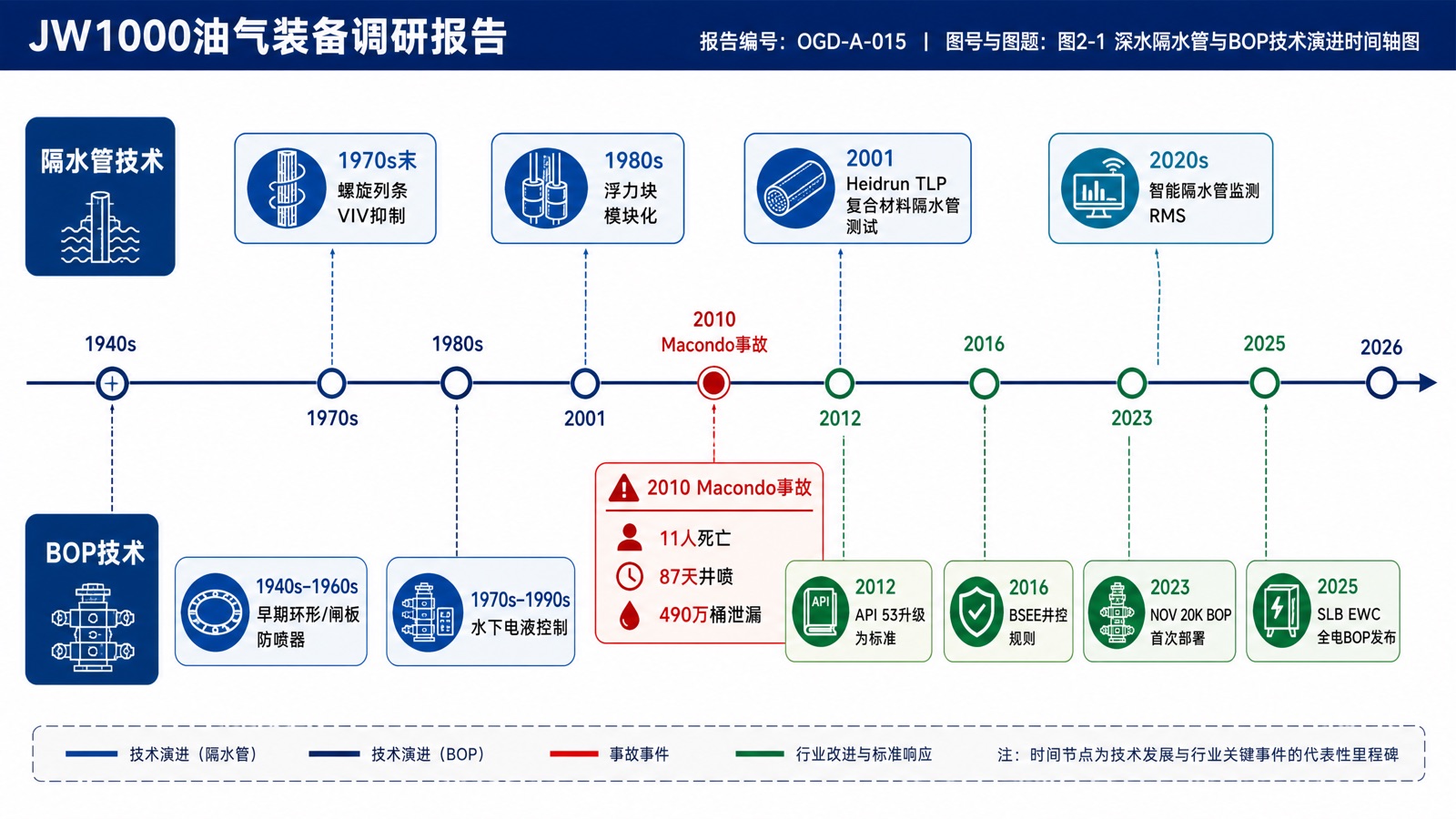

*图2-1　深水隔水管与BOP技术演进时间轴图*

2.3 国内外整体发展现状

国际方面，深水装备已形成由欧美主导的成熟产业体系。三大 OEM（SLB / Cameron、NOV、Baker Hughes / HMH）掌握核心技术与专利，配套的隔水管、浮力块、张紧系统供应商（Aker Solutions、Dril-Quip、Trelleborg、Balmoral 等）分工明确。当前技术前沿集中在 20K 超高压系统（已在墨西哥湾 Anchor 项目落地）与全电动 BOP（处于海试与工程验证阶段）。

国内方面，中国已通过"海洋石油 981""蓝鲸 1 号"等平台实现深水钻井装备的自主设计建造，3000 米级隔水管与 15,000 psi 水下 BOP 实现工程应用，深水采油树等水下生产系统也实现国产化突破。但在高强度剪切闸板锻件、MUX 电液控制系统、20K 级超高压装备等高端环节，与国际先进水平仍存在一定差距。中国工程院的相关研究明确指出，深水钻机设备在设计、材料、工艺、检测、海上试验等方面仍需系统性突破。
