隔水管：平台到海底那根大管子，凭什么算"水中井筒"？

上一篇聊深水钻井和陆地钻井差在哪，绕不开一个东西——隔水管。陆上钻井，钻台底下就是地面；到了深水，平台和海底之间横着上千米海水，钻具怎么下去、钻井液怎么回来，全指着这根管子。很多人只当它是"套在外面的一层壳"，其实它是深水钻井里最关键、也最脆弱的一环。

一句话先说清楚

钻井隔水管（marine riser），是从浮式钻井平台/钻井船一路下伸、连接到海底防喷器组（BOP）的大直径管柱。 它把中间那段海水"隔"在管子外头，让井筒从泥线一直"接"到平台上——钻井液从管内返回平台、处理后再打下去，形成一条闭式循环通道。行业里管它叫"水中的井筒"，一点不夸张：本来井口在海底，是它把井口的那口"气"接到了海面上。

它到底干几件事

按 API 16F 的口径，隔水管系统的活儿是一串，不是一件：

一是导引钻具下入，几千米深的海水里，钻具没有它指路会被海流带偏；二是让钻井液返回平台循环利用，这是最要命的一条——管内主通道把携带岩屑的钻井液送回平台，除砂处理后重新泵入，而不是就地排海，既护住成本也护住海洋环境；三是外挂节流与压井管线，井控作业时高压流体走的是这两条外管线，不走主通道；四是外挂增压与液压管线，给海底 BOP 供液压、给深水段钻井液增压；五是下放与回收 BOP 组，海底那套铁疙瘩就是顺着隔水管串下去的。此外它还要扛住海流、波浪和平台漂移带来的联合载荷。

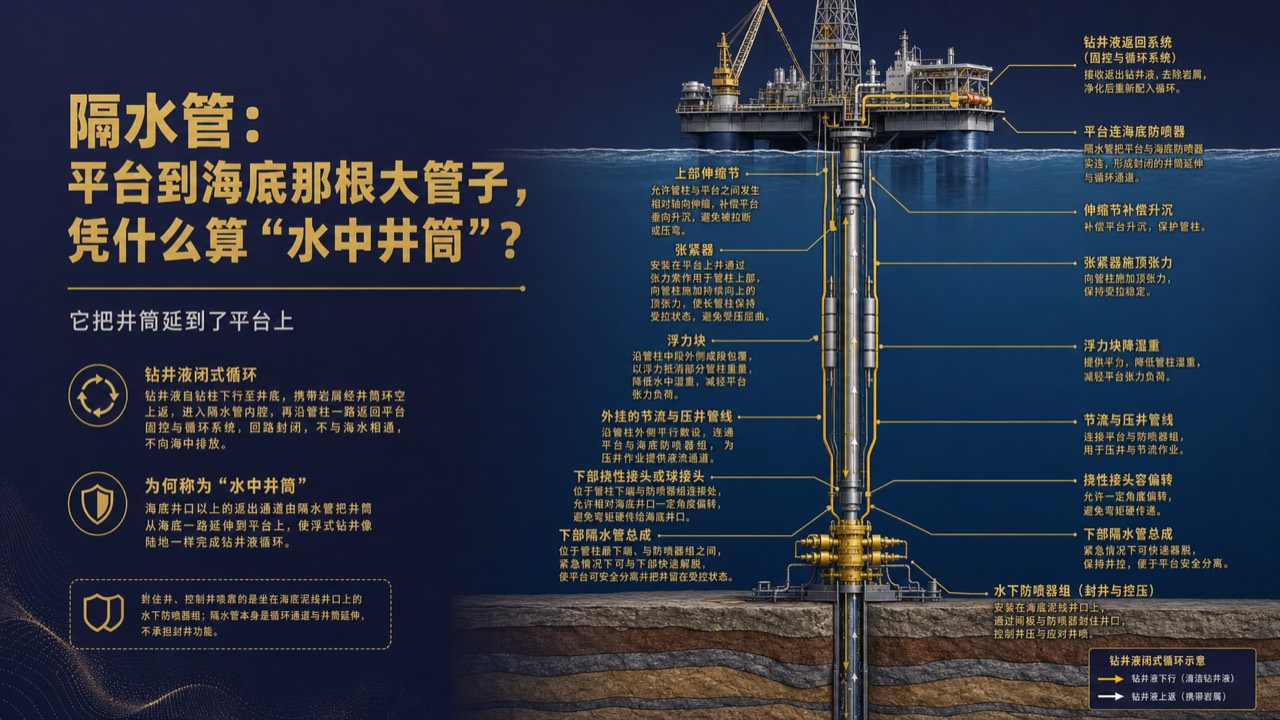

一根隔水管上都挂着什么

它不是一根光溜溜的钢管，从上到下是一整套配置，各干各的活，谁都不能替谁：

• 伸缩短节（伸缩节）装在系统顶部，浪一来平台上下起伏，靠内外筒相对伸缩把这段升沉吃掉，井筒不至于被拽断；
• 张紧器系统通过张紧环给管柱施加顶张力——顶部这股恒定拉力把整条管柱"提"住，横向弯曲变形小了，底部也始终受拉，防止管柱屈曲失稳；
• 浮力块是合成泡沫做的外套，套在单根上降低管柱在水中的湿重，不然那么长一串钢管的重量，钻机的张紧能力根本背不动；
• 下部挠性接头/球接头装在底端，容许管柱在此处有一定角度偏转（挠性元件能实现十几度量级的偏转），把局部弯曲应力卸掉，平台漂一点也不会把接口掰坏；
• 下部隔水管总成（LMRP）在最下面，坐在海底 BOP 之上，是隔水管与 BOP 之间可脱开的液压接口——出事时靠它紧急解脱。

为什么深水里它最难

第一，涡激振动（VIV）。海流绕过圆管两侧交替脱涡，管子被"抖"起来；水越深、管越长，固有频率越低，激发 VIV 的流速门槛也越低，深水反而更容易抖。抖起来就是疲劳损伤，接头和焊缝先扛不住，所以浮力块怎么布、要不要加抑振装置，都是专门算出来的。

第二，自重与顶张力的账。水深一涨，管柱重量、海流载荷同步涨，顶张力要给足又不能过头——给少了屈曲，给多了应力超标。

第三，极端海况下得能撂手。台风来了、动力定位失效了，LMRP 得从 BOP 上紧急解脱，管柱悬挂在平台下方避险，之后再回接。这一撂手不轻松：张力骤然释放会让管柱上"回弹"，管内钻井液要排出、灌注阀得及时补进海水防止管子被外压挤毁，全套都要预先算好、配回弹控制。

第四，连接和检测费时间。上千米管柱一根根接、一根根检，占的是宝贵的钻井周期。这些从力学计算到装备国产化的门道，值得单独说道——文末有份研究可以领。

一个最容易搞混的地方

不少人以为隔水管是"井控的最后一道防线"，这个方向是错的。隔水管连接的是平台与海底防喷器，防喷器本身坐在海底泥线处的井口上；真要封井，靠的是 BOP，不是隔水管。 隔水管提供的是循环通道和作业通道，井控时它甚至要"让位"——高压流体绕道节流压井管线走。搞清这个分工，深水井控的逻辑才立得住。

说到底

隔水管的本质，是把海底的井口"接"到海面上：管内是钻井液返回平台的闭式循环通道，管外挂着节流压井与液压增压管线，顶上伸缩节吃升沉、张紧器给顶张力，身上套浮力块减重，底下靠挠性接头卸弯、靠 LMRP 随时能脱。它不封井——封井是海底 BOP 的事；但没有它，深水这口井根本钻不下去。
