海底管道怎么铺？S型、J型、卷管式，一篇看懂三种铺法

一条海底管道动辄上百公里，横在水下几十米到几千米，把平台产出的油气送回陆地，是海洋油气田的"生命线"。可这么长一根钢管，怎么"放"到海底去？总不能一节节焊好再从天上吊下去。今天把这一手讲明白——海底管道怎么铺，三种主流铺法差在哪儿。

一句话先说清楚

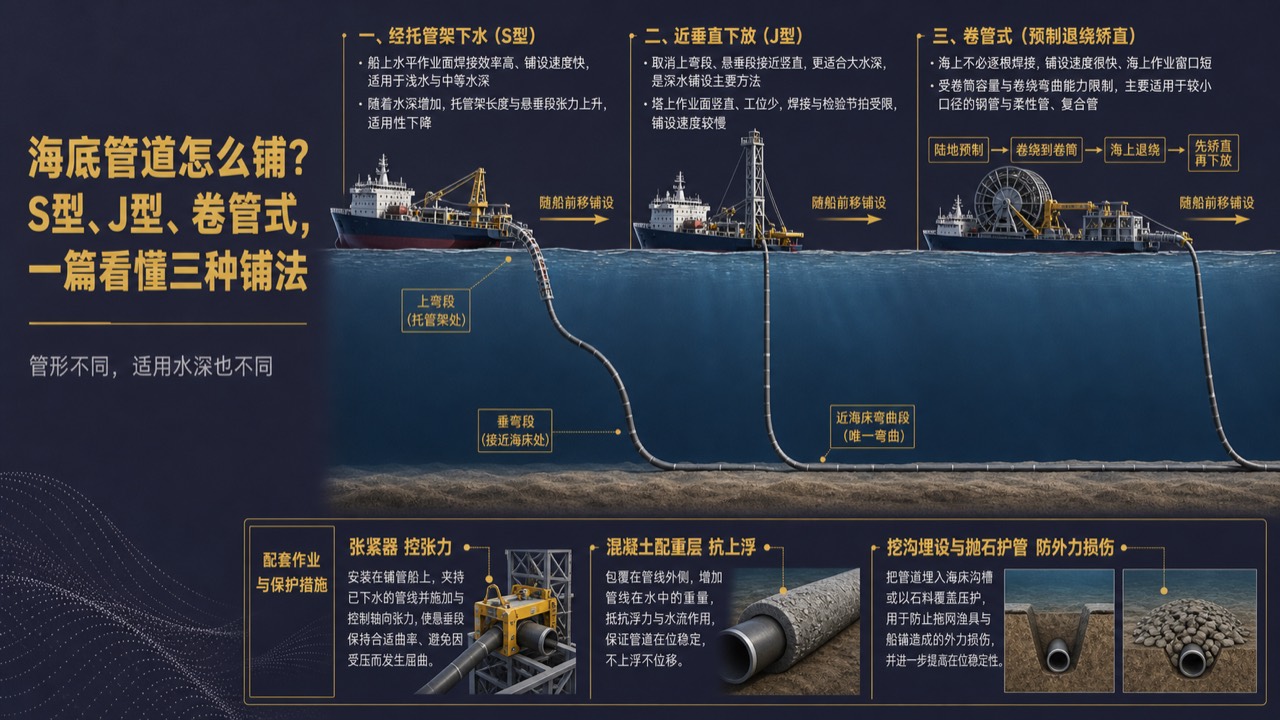

三种主流铺管法，是按"管道在水中弯成什么形状"分的。 管子在铺管船上边焊边下水，从船尾到海底那段悬在水里：弯成 S 形的叫 S 型铺管（S-lay），近乎笔直往下、整体呈 J 形的叫 J 型铺管（J-lay），先在陆上卷成一大盘、到海上再抽出来的叫卷管式铺管（Reel-lay）。说白了：一个躺着铺、一个立着铺、一个像放线轴一样"抽"着铺。

S 型：躺着铺，浅水到中等水深的主力

S 型铺管船本质是一座浮在海上的焊接工厂。钢管在水平作业线上一站站过对口、焊接、无损检测、补口涂敷；船往前走，管子从船尾伸出，经托管架（stinger）这段钢结构被引导入水。

水里这根管子于是有两个反向的弯：托管架上向上凸的那段叫上弯段（overbend），曲率由托管架的形状"管着"；过了反弯点、向下凹贴近海床那段叫垂弯段（sagbend），曲率靠船上张紧器施加的张力"拉着"。一上一下连起来，正好是个 S。

长处很实在：作业线水平、焊接站能排好几个，速度快，还能从容铺带混凝土配重层的管子。代价是水一深，托管架就得更长、张力更大，船的负担陡增——所以 S 型是浅水到中等水深的主力。

J 型：立着铺，深水的答案

深水的麻烦恰在上弯段：水越深张力越大，管子在这个被托管架"掰"出来的弯里应变越吃紧。J 型的思路干脆——把上弯段整个取消。

船上立一座铺管塔，管段在近乎垂直的姿态下与已铺管线对接，焊完顺塔往下放。管子近垂直入水，一路平缓弯过去、只在接近海床处弯一次，整条曲线像个 J。弯曲应力小、所需水平张力也小，又长又脆弱的托管架可以省掉——适合深水、超深水，也适合怕疲劳的立管类管线。短板同样明白：工序都挤在塔上一两个工位，焊接工位少、铺管速度比 S 型慢；塔太陡，反过来也不适合浅水。

卷管式：岸上卷成盘，海上抽出来

第三种换了思路：把焊接搬到陆地。 岸上预制场把管子连续焊成很长的管段，检验、涂敷都在不摇不晃的车间里做完，再缠绕到船上的大卷筒上；船到现场，管道从卷筒退绕、矫直，经张紧器和船尾斜槽下放海底。海上不用焊，效率高，焊接质量也更好保证。限制也清楚：缠绕与矫直会让管材累积塑性应变，受卷筒尺寸与管材应变能力双重制约，主要用于较小口径的刚性管，以及柔性管、脐带缆。

管子落底不算完

• 张紧器控张力——全程把管子"拽"住，张力不够，垂弯段就弯过头、可能屈曲（压瘪）。
• 混凝土配重层——防腐层外再包一层混凝土，增加水下重量、抗上浮、保证在位稳定，兼挡外物撞击。它管"重量与保护"，跟张紧器管的"张力"是两码事。
• 挖沟埋设与抛石覆盖——挖沟犁开槽让管子沉入沟内，再回填或抛石，防拖网渔具刮碰、防抛锚砸伤、减小波流冲击、抗侧向位移。
• 膨胀弯与立管连接——端头用膨胀弯吸收温压伸缩，再与平台立管、水下设施对接收口。
• 铺后检测与预调试——ROV、多波束做铺后路由与悬跨调查，再通球（清管、测径）、试压，确认内壁干净、通径合格、系统不漏。

难在哪儿

海上看天吃饭，作业窗口有限；路由要提前勘察，绕开浅层气、海底滑坡、活动断层、抛锚区；铺设中防屈曲、控应变，运行中防疲劳；海床起伏处管子架空形成自由悬跨，跨太长会被涡激振动"抖"出疲劳裂纹，得靠预铺支墩或抛石处理；深水外压还添上管道压溃的新约束。背后是一整套深水装备与水下设施能力——文末有份研究可以领。

说到底

先看管子在水里的形状：S 型经托管架下水、水中呈 S 形（上弯段＋垂弯段），速度快，主打浅水到中等水深；J 型近垂直下放、水中呈 J 形，弯曲应力小，适合深水，但工位少、速度慢；卷管式陆上卷盘、海上退绕矫直后下放，效率高，适合较小口径与柔性管。 功夫全在配套：张紧器控张力防屈曲、混凝土配重抗浮护管、挖沟埋设防拖网锚害、膨胀弯收口、通球试压做体检。看懂这三种"形状"，也就看懂了海底那条生命线怎么一米米落下去。
