生产立管：和钻井隔水管同名，干的却是两码事

上一篇聊钻井隔水管（OGD-B-028），后台立刻有人问：立管不就是隔水管吗，英文不都叫 riser？问得好——riser 罩着两类完全不同的装备：一类是钻井期临时下入、井打完就回收的钻井隔水管（drilling riser）；另一类是今天的主角生产立管（production riser），投产以后长期在位。

一句话先说清楚

生产立管，是把海底井口、管汇产出的油气从海床送到水面平台或 FPSO 的那段管道，反向的注水注气与控制脐带缆也走同类通道——水下生产系统与水面设施间的永久性连接。

分水岭三条：阶段——钻井期 vs 投产后；功能——走钻井液、下放回收井下装备 vs 输送产出液与注入介质；是否永久在位——作业完就回收检修 vs 装下去再也不上来。第三条最要命：它让设计只围着疲劳转。伸缩节、张紧器、浮力块、LMRP 那套属于钻井隔水管，028 里有。

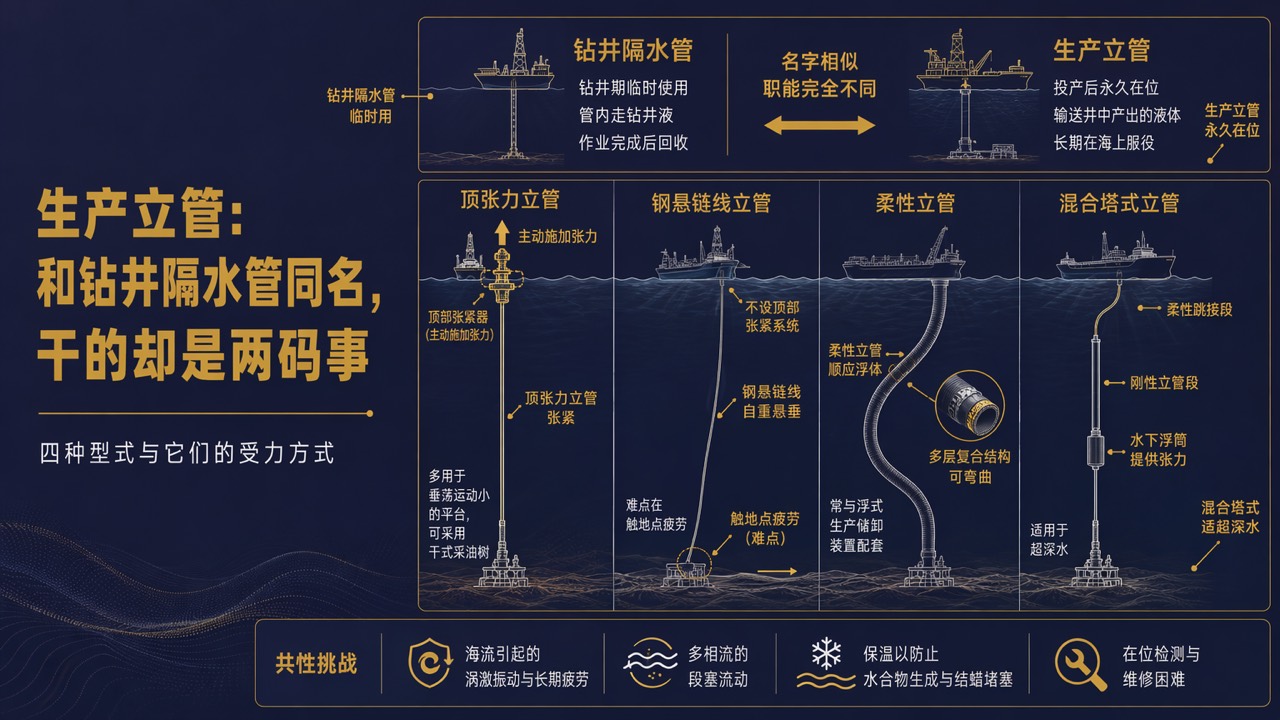

顶张力立管 TTR：竖着站，靠顶上那股拉力

TTR 从海底井口垂直上到平台，靠顶部张紧器或浮力筒持续施加张力把它"提"直。 所以它只配垂荡小的浮体——张力腿平台（TLP）、Spar 这类：浮体起伏全靠张紧器冲程吃掉，船型 FPSO 晃太狠，账算不平。好处也实在：立管垂直对着井口，采油树能摆在平台上（干式采油树），从平台直接进井做完井修井，不必再调钻井船。

钢悬链线立管 SCR：不用拽，自己垂成一道弧

SCR 就是一根钢管，从平台悬挂点垂下、在自重下形成链线形一路弯到海床，再接上海底管道——TTR 要顶部张紧系统主动给张力，SCR 不要，形状是重力和悬挂张力自己找出来的。 省了张紧器整套，结构简单、造价低，还耐较高温压与酸性介质。

软肋在最下面：触地点（TDP）——浮体一动链线跟着摆，管子在触地区反复抬落、拍打海床，还与海底土壤反复作用，这段的疲劳与管土相互作用是 SCR 最难算、最易出事的地方。补救一招：悬垂段挂浮力块改成"缓波形"。

柔性立管：能弯，所以敢跟着船晃

它不是钢管，而是骨架层、密封层、抗压与抗拉铠装、外护套层层叠起、层间可相对滑动的多层复合结构，于是弯曲刚度很低、轴向强度却很高。这正对上 FPSO 的痛点：船型浮体横摇纵摇垂荡都不小，刚性管接上去疲劳账难算，柔性立管靠自身弯曲就把运动"吃"掉。代价是单价高、耐温耐压与口径都有上限，深水外压的抗压溃要求还卡直径。

混合式/塔式立管：把刚性段和浮体"解耦"

思路是分工：下段刚性钢立管站在海床基础上，靠近水面挂个浮力筒给它张力、让这段基本竖直不动；顶上用一段柔性跳接管接到浮体。 浮体怎么晃都由那截短跳接段吸收，刚性主体几乎感受不到——这就是"解耦"。塔式立管则把多根管线捆成一束共用浮力骨架。它专治超深水和浮体运动大到 SCR、柔性立管都不够用的局面，代价是部件多、界面复杂、安装量大。

共性挑战：麻烦都在"长期"这两个字上

选型的第一变量是浮体的运动特性；不管选谁，几道题都躲不开：

• 涡激振动与疲劳：海流交替脱涡把管身"抖"起来，抖出的是长年累月的疲劳损伤；
• 浮体运动的动态载荷：波浪把浮体运动传到悬挂点与触地点，两处疲劳热点；
• 流动诱发振动与段塞：管内是油气水多相流，低洼处积液成塞、气体顶穿、液塞喷出，这种严重段塞让立管底部压力周期性剧烈波动、把振动喂给管体；
• 腐蚀与保温：产出液带 CO₂、H₂S 是常态，深水低温又会生成水合物、析出蜡，必须靠保温保住流体热量；
• 检测与维修难：它不像钻井隔水管能回收上船逐根检查，只能靠水下机器人在位检测、设计阶段算足寿命。

深水立管从选型到疲劳评估与国产化是完整一条链，值得单独说道——文末有份研究可以领。

说到底

生产立管管的是钻井隔水管管不着的那一段：投产之后，把海底油气长期稳定地送上水面。 四条路线各有各的受力逻辑——TTR 靠顶部张力站直，SCR 靠自重垂成链线、根本不要顶张力，柔性立管靠自身能弯顺应浮体大幅运动，混合式靠水下浮筒加柔性跳接把刚性段与浮体解耦。看懂这四种受力方式，深水油田配哪种立管就不糊涂了。
