导管架：把一整座钢铁工厂，用钢桩钉在海底

上一篇讲海上平台分类，导管架只占了一栏——"固定式的主力"。可全球在产的海上油气平台，绝大多数就蹲在这副水下钢架子上。它到底怎么站住？水一深又为什么顶不住？今天单说它。

一句话先说清楚

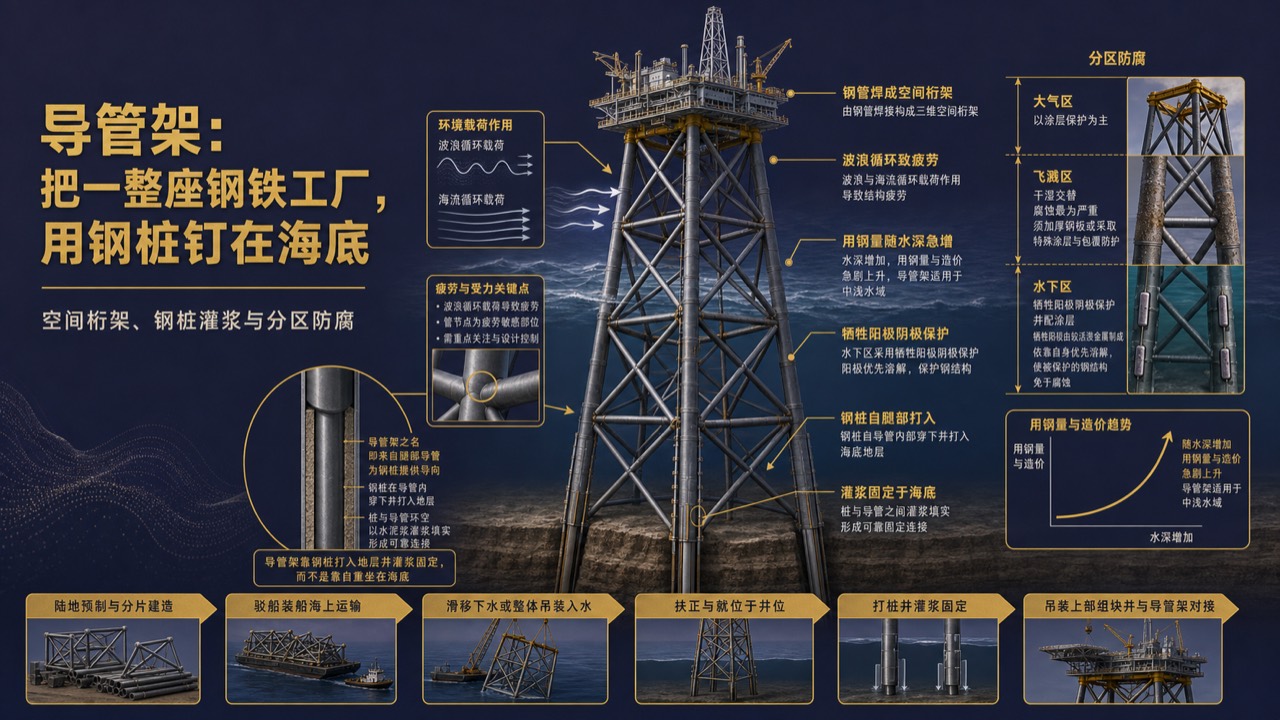

导管架是一副由大直径厚壁钢管焊接成的空间桁架结构：从海底一直站到水面以上，顶端托着上部组块（甲板与各类工艺模块），本体靠打入海底的钢桩固定——所以它属于固定式平台。 说白了，它就是海上平台的"地基"，把一整座钢铁工厂端到浪高之上。

名字也常被念错意思。"导管架"里的导管，指的是打桩用的导向管：桁架的主腿本身就是一根空心大钢管，钢桩顺着它往海底打，主腿起的正是导向与侧向支承作用——给桩导向的管架子，故名导管架。

怎么固定：靠桩，不是靠自重

这是最容易说错的一条：导管架不靠自重压在海底（那是重力式混凝土平台的路子），它靠钢桩。

常规做法是打入桩：钢桩顺着导管一节接一节，由打桩锤打入海床至设计入泥深度，再往桩与导管之间的环形间隙灌注水泥浆，让桩与腿胶结成一体。土质不允许打时，才改用钻孔灌注桩一类方案。桩怎么布也有讲究：桩直接从主腿内打入的叫主桩式，水深大、荷载重时改在底部四周布裙桩（水下打桩）。桩与腿的连接方式，直接决定这副架子压得住多大下压荷载、扛得住多大上拔力。传力也不玄：桩穿过上层软土，把荷载送进下面更密实的土层，靠桩侧摩阻力＋桩端阻力吃住。

怎么安装：陆上造好，海上"放倒—扶正—钉牢"

导管架基本在陆地场地整体预制，海上只做装配：装船——卧式建造完成后滑移拖拉上驳船，靠压载水实时调平船岸滑道；运输——驳船拖到井位；下水——吨位在起重船能力内的整体吊装，超出的就滑移下水，从驳船尾部滑进海里；扶正就位——用主腿密封舱灌水压载改变浮态，配合起重船把这副躺着的架子扶成竖直、精准坐落在预定位置；打桩固定——打桩锤把钢桩逐根打入海底、灌浆锁死；最后吊装上部组块，甲板与工艺模块整体吊上去（大吨位也可用浮托法借潮水落位）。

它一辈子在扛什么

功能荷载：自重、上部组块与设备重量、活载荷；波浪与海流：最磨人的一项，波流力反复作用，构件里是循环交变应力，焊接管节点又天生应力集中，疲劳因此成了设计的关键控制项——在位分析里疲劳分析单列一章，用 S-N 曲线加累积损伤准则算管节点寿命；风载：主要作用在水面以上的桁架与组块；地震与冰载：视海域而定，结冰海域还得算冰载和冰激振动带来的疲劳。

为什么水深一深就不划算

它的硬约束不在技术，在经济。水深增加，环境荷载迅速加大，抗住荷载就得放大结构尺寸、加钢材；结构一变大，迎浪面积又跟着变大、荷载再涨一轮——重量与用钢量随水深不是按比例线性上涨，而是急剧攀升。被同时顶到极限的还有建造场地、运输驳船、起重船与打桩装备。所以过了一定水深，与其硬堆钢材，不如换浮式平台配水下生产系统。中深水导管架之所以是硬仗，难点正在这儿：保住强度的同时怎么"减重"。

防腐：让阳极替钢结构挨腐蚀

钢架子长年泡海水，腐蚀是终身课题，按区分治：大气区、飞溅区与潮差区靠重防腐涂层，飞溅区又是干湿交替、腐蚀最狠的一段，还要留腐蚀裕量、把钢管壁厚加上去；全浸区与海泥区靠阴极保护，导管架最常用牺牲阳极法——把电位更负的铝合金或锌合金阳极块焊在钢结构上构成电偶，阳极自己被优先溶解消耗，把钢结构极化到保护电位，"牺牲"二字就在这儿；大型或深水结构还会补上外加电流阴极保护。服役期则靠潜水员与 ROV 做水下检测：测保护电位、清海生物、查裂纹与涂层破损，统统纳入结构完整性管理。这套从设计到建造、安装、检测的能力谁在造、卡在哪，是另一整条产业链的事——文末有份研究可以领。

说到底

导管架是一副钢管焊成的空间桁架，站到海底、托起上部组块，靠钢桩打入海床固定，不是靠自重坐底；名字来自主腿给桩导向这件事。它一生扛着自重、波流循环载荷、风、地震与冰，疲劳是绕不开的命门；水一深，用钢量与造价急剧攀升，于是把接力棒交给浮式平台。看懂这副架子，你就看懂了海上油气最基础的那块"地基"。
