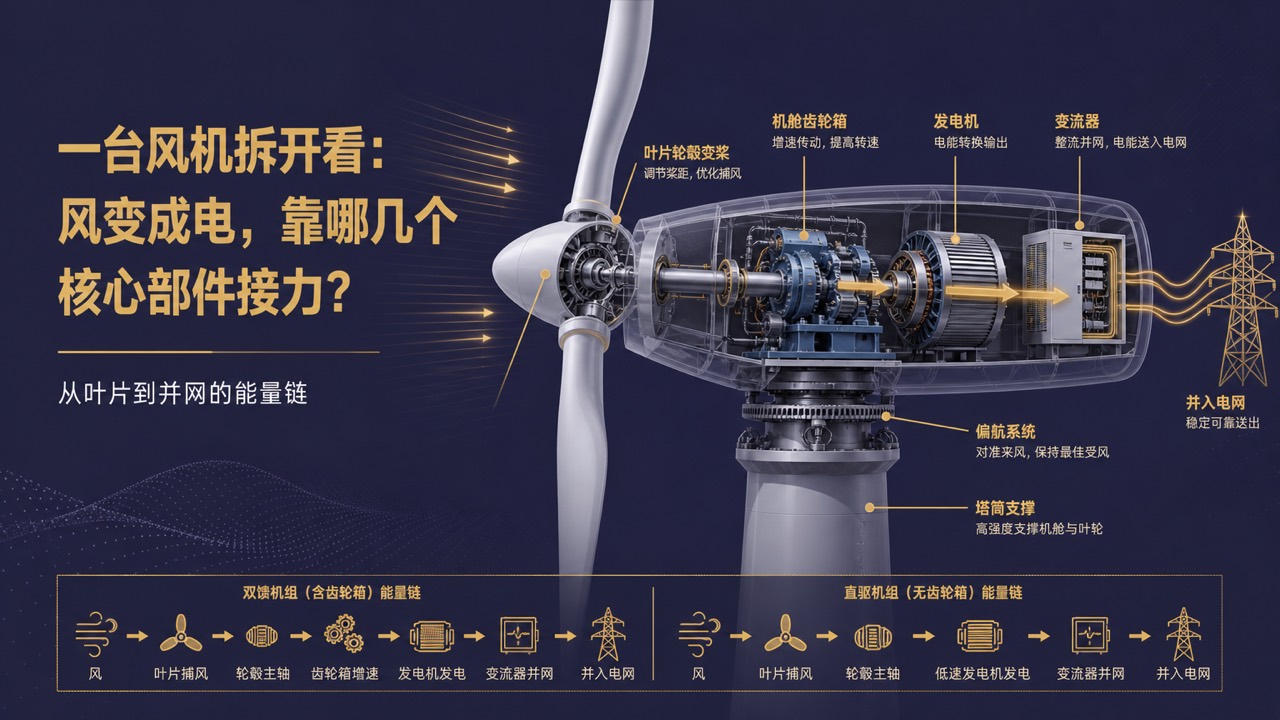

一台风机拆开看：风变成电，靠哪几个核心部件接力？

路过风电场，几百吨重的大风车立在那儿悠悠转着，很多人只看见三片叶子在转。可要把看不见摸不着的风，变成能并进电网的电，光靠叶片远远不够——从叶尖到塔底，是一整条部件的"接力赛"。今天就把一台风机从头到脚拆开，看看风到底是被哪几个核心部件一棒接一棒变成电的。

先看最外面：叶片、轮毂和它俩的"油门"

叶片是风机的"手"，最直观的捕风部件——三片细长的桨叶迎着风，把流动空气的动能拦下来、转成风轮旋转的机械能。可风大风小，风机不能任由叶片乱转，这就要靠藏在叶片根部、把三片叶子攥在一起的轮毂，以及装在轮毂里的变桨系统。变桨系统能拧动每片叶片、改变它迎风的角度（也就是桨距角）：风太猛就把叶片"侧"过去一点、少吃点风，风合适就转到最佳角度多捕风——相当于给风机装了个"油门"，专门控制吸进来多少风、输出多大功率；大风时还能把叶片顺桨、帮着刹住机组保平安。

中段：机舱里那条"传动+发电"链

风轮转起来的劲儿，顺着主轴往后传，进到蹲在塔顶的那个大箱子——机舱里。机舱是风机的"发动机房"，传动、发电、控制的核心设备大多装在这儿。接下来传动路线分了岔，这也正是风机两条主流技术路线的分水岭：

一条路装齿轮箱。叶片转得慢、普通发电机却要转得快才好发电，于是中间加一级齿轮箱把转速"增"上去，再带动发电机——这类带齿轮箱的机型，配的多是双馈异步发电机，业内叫双馈型。

另一条路干脆不要齿轮箱，让风轮通过主轴直接拖着发电机转，叫直驱型；它用的是磁极很多的永磁同步发电机，转速低也照样发电，所以省掉了齿轮箱这个最容易出故障的部件。两条路一个"增速再带发电机"、一个"直接拖发电机"，区别就在这台齿轮箱的有无——后文单说。

不管走哪条路，最后都归到发电机：把机械能变成电。

发完电还不能直接用：变流器和变压器

风是忽大忽小的，发电机转速跟着变，发出来的电频率、电压也跟着飘，这样的电不能直接并进电网。于是要过变流器（也叫变频器）：先把飘忽的交流电"捋"成频率、电压都跟电网对得上的规整电，才谈得上并网。之后再经变压器把电压升高，减少长距离输送的损耗，送出风电场。这一段，是风"变成电"之后、"能上网用"之前的必经关卡。

别忘了这几个"配角"：对风、支撑、指挥

• 偏航系统：装在机舱和塔筒之间，能带着整个机舱连叶片一起水平转圈。风向一变，它就转动机舱、让风轮始终正对来风、尽量多捕风——这叫"对风"。
• 塔筒：把机舱和风轮举到高空的那根大立柱，越高处风越稳越足。它得扛住上头几百吨的重量，还要顶住风推叶片的巨大推力，内部还走电缆、装爬梯。
• 控制系统：风机的"大脑"。风速多大该变多少桨距、要不要偏航对风、什么时候并网、遇上大风或故障怎么刹车停机，全靠它盯着各处传感器实时指挥。

双馈还是直驱：那台齿轮箱的取舍

把两条路线摆一块儿看就清楚了。双馈型带增速齿轮箱、配双馈异步发电机，发电机体积小、重量轻、成本低，是过去装得最多的机型；短板是齿轮箱结构复杂、恰是全机最容易坏的地方，维护成本偏高。直驱型省掉齿轮箱、让风轮直接拖着永磁同步发电机，故障点少、后期维护省心、噪音也低；代价是磁极多、发电机又大又重，造价和吊装难度都更高。一个靠齿轮箱"增速"、一个靠多磁极"慢转也能发"，各有各的账要算——这也是为什么风电场选型时，双馈和直驱总要反复权衡。

说到底

一台风机，说穿了就是一条把风"接力"成电的流水线：偏航系统先转过身对准风，叶片捕风转成机械能、轮毂变桨当油门控着功率，机械能经主轴要么过齿轮箱增速（双馈）、要么直接拖发电机（直驱）变成电，再由变流器捋顺、变压器升压并进电网，底下塔筒稳稳撑着、控制系统全程指挥。风→叶片→（齿轮箱增速）→发电机→变流并网，这条链上每个部件都少不了。看懂了这几个核心部件，也就看懂了那台悠悠转着的大风车，到底是怎么把风变成电的。
