报告试读
注 CO₂ 井油套管腐蚀防护选材研究
报告编号:OGG-A-016 出品方:北京经纬智汇信息咨询有限公司 报告日期:2026 年 7 月 保密级别:内部参考 版本:V1.0 专题群:封存井完整性与封隔材料
执行摘要
注 CO₂ 井(涵盖 CO₂ 驱油 EOR 井、CO₂ 地质封存注入井及 CCUS 一体化项目井)的油套管腐蚀,是决定注入井全生命周期完整性与经济性的关键工程问题。随着全球 CCUS 进入规模化部署阶段、中国 CO₂ 驱油与封存示范项目密集落地,耐蚀管材选型已从"经验驱动"迈向"机理驱动+全生命周期成本权衡"的新阶段。本报告基于对腐蚀机理、材料体系、选材标准、全球项目实践与市场竞争格局的系统调研,形成以下核心判断:
第一,CO₂ 腐蚀的本质是"游离水+酸性介质"的电化学腐蚀,防护选材的首要判据是水相是否存在及其化学性质。 干燥、无游离水的超临界 CO₂ 对碳钢腐蚀轻微(<0.1 mm/y),但一旦有游离水析出,碳钢腐蚀速率可达 1~20 mm/y。CCUS 封存场景中含杂质(O₂、SO₂、NOₓ、H₂O)的超临界 CO₂ 会形成强酸性微环境,腐蚀速率呈非线性跃升,是当前选材数据最匮乏、风险最高的领域。
第二,选材遵循"按工况分级"逻辑,四类量化触发阈值构成选材决策的核心骨架。 报告提炼出 CO₂ 分压、温度、H₂S 分压、O₂/杂质含量四个关键参数的分级阈值,形成从"碳钢+缓蚀剂"到"镍基合金"的阶梯选材路线图。
第三,材料成本差异悬殊(碳钢∶13Cr∶双相∶镍基合金≈1∶3∶5∶15~25),选材决策本质是可靠性与成本的权衡。 无脑选用高等级 CRA(耐蚀合金)会造成巨大浪费,而选材不足则可能导致数千万元级的修井与井完整性失效损失。
第四,全球耐蚀合金油套管市场进入 CCUS 驱动的新增长周期。 全球 CRA 油套管市场规模 2025 年约 63.5 亿美元,预计 2030 年增至约 94.0 亿美元,年均复合增长率约 8%,其中 CCUS 与深井酸性气田是主要增量来源。
第五,中国在中低端 13Cr、双相不锈钢管材领域已基本实现国产替代,但高端镍基合金无缝管、超级 13Cr 的高端牌号仍存在技术与供应链差距。
风险提示:含杂质超临界 CO₂ 长周期腐蚀数据不足、封存井需数十年至百年级可靠性验证、缓蚀剂在高流速/高温工况有效性局限、高端 CRA 成本与供应链约束,构成四大核心风险。
核心行动建议:建立"工况参数—选材阈值—成本模型"三位一体的选材决策体系;对封存注入井采用比 EOR 井更保守的选材冗余;加快含杂质超临界 CO₂ 腐蚀实验数据积累与国产高端 CRA 攻关。
01 · 调研背景与目标
1.1 调研缘起与问题意识
全球气候治理背景下,CCUS 被 IPCC、IEA 等权威机构列为实现碳中和不可或缺的技术路径。CO₂ 驱油(CO₂-EOR)作为兼具增产与封存双重效益的成熟技术,与专门的 CO₂ 地质封存共同构成注 CO₂ 井的两大应用场景。据全球 CCS 研究院统计,截至 2024 年全球运营中及在建的 CCS 设施数量持续增长,注入井数量随之快速上升。
注 CO₂ 井面临的核心工程挑战之一,是井筒管柱(油管 tubing 与套管 casing)在高 CO₂ 分压环境下的腐蚀。与常规油气井相比,注 CO₂ 井的腐蚀环境具有三重特殊性:一是 CO₂ 分压极高(注入压力常达 8~20 MPa,CO₂ 摩尔分数接近 100%);二是封存井要求超长服役周期(封存完整性需保证数十年至百年);三是杂质气体(尤其是捕集自燃煤电厂/工业尾气的 CO₂ 中夹带的 O₂、SOₓ、NOₓ、H₂S)显著改变腐蚀化学。
一旦油套管腐蚀失效,轻则频繁修井、增加运维成本,重则导致 CO₂ 泄漏、井完整性丧失,威胁封存安全与环境安全。因此,科学、经济的防护选材是注 CO₂ 井工程设计的核心命题。
1.2 核心调研问题
本报告聚焦回答以下四个核心问题:
- 机理层面:注 CO₂ 井环境下 CO₂(及共存 H₂S、Cl⁻、O₂ 等)的腐蚀机理是什么?关键影响因素及其规律如何?
- 选材层面:主流防护选材路线有哪些?各自的适用工况边界、性能极限与经济性如何?如何量化选材决策?
- 实践层面:全球典型 CCUS/CO₂-EOR 项目的选材经验与教训是什么?
- 市场层面:耐蚀管材市场格局、竞争态势与国产化水平如何?未来趋势与行动建议?
1.3 调研范围界定
- 对象范围:注 CO₂ 井的油管与套管(含生产套管、技术套管),重点为直接接触 CO₂ 介质的油管与生产套管;井口装置、水泥环、封隔器等非管柱部件不作为主体,仅在系统完整性层面涉及。
- 场景范围:CO₂-EOR 注入井、CO₂ 地质封存注入井、CCUS 一体化项目井。
- 地域范围:全球视野,国际对比+全球趋势,重点覆盖北美、欧洲、澳洲、中国的典型项目。
- 时间范围:全时间轴,梳理 CO₂ 腐蚀研究与选材技术从 20 世纪中叶至今的演进,并展望未来趋势。
1.4 调研方法说明
本报告采用多源信息交叉验证方法,信息来源包括:国际权威机构报告(IEA、GCCSI)、国际标准(ISO 15156/NACE MR0175、NORSOK M-506、API 系列)、学术期刊文献(Corrosion Science、Corrosion、SPE 论文集等)、企业技术白皮书与年报(Vallourec、Tenaris、宝武等)、市场研究机构报告及中国石油石化行业技术资料。所有关键数据均标注来源类别与年份,核心数据经至少两个独立来源交叉验证。
02 · CO₂ 腐蚀机理深度剖析
2.1 CO₂ 腐蚀的电化学本质
CO₂ 腐蚀(俗称"甜性腐蚀",sweet corrosion)的前提是游离水的存在。干燥 CO₂ 本身不腐蚀钢材,只有当 CO₂ 溶于水形成碳酸后,才发生电化学腐蚀。基本反应链如下:
溶解与水合:
$$CO_2 + H_2O \rightleftharpoons H_2CO_3$$
电离:
$$H_2CO_3 \rightleftharpoons H^+ + HCO_3^- \rightleftharpoons 2H^+ + CO_3^{2-}$$
阳极反应(铁溶解):
$$Fe \rightarrow Fe^{2+} + 2e^-$$
阴极反应(析氢,含碳酸的直接还原):
$$2H^+ + 2e^- \rightarrow H_2$$ $$2H_2CO_3 + 2e^- \rightarrow H_2 + 2HCO_3^-$$
CO₂ 腐蚀的一个关键特征是:碳酸作为弱酸,可以提供比同 pH 强酸更高的 H⁺ 供给能力("缓冲储备"效应),因此在相同 pH 下 CO₂ 环境的腐蚀性往往强于盐酸环境。这是 CO₂ 腐蚀区别于普通酸腐蚀的核心机理。
2.2 关键影响因素及规律
CO₂ 腐蚀速率受多因素耦合控制,主要规律如下表所示:
| 影响因素 | 作用规律 | 工程含义 |
|---|---|---|
| CO₂ 分压(p_CO₂) | 分压越高,碳酸浓度越高,腐蚀越强。经验判据:<0.02 MPa 腐蚀轻微;0.02~0.2 MPa 中等;>0.2 MPa 严重 | 注 CO₂ 井分压普遍 >0.2 MPa,属严重腐蚀区 |
| 温度 | 呈非单调关系:约 60~80°C 前腐蚀随温度升高而加剧;60~110°C 区间可能因 FeCO₃ 保护膜致密化而下降;>110~150°C 后行为复杂 | 井筒不同深度腐蚀差异大,需分段评估 |
| pH | pH 越低腐蚀越强;FeCO₃ 沉淀受 pH 与温度控制,高 pH、高温利于成膜 | 地层水矿化度、注入水化学影响显著 |
| 流速 | 高流速加速传质、冲刷破坏保护膜,诱发流动诱导局部腐蚀(FILC)与冲刷腐蚀 | 注入井近井段、变径处风险高 |
| 水相化学(Cl⁻、离子强度) | Cl⁻ 破坏钝化膜、诱发点蚀与应力腐蚀开裂(SCC),加剧局部腐蚀 | 高矿化度地层选材需升级 |
| 含水率/游离水 | 无游离水时腐蚀轻微;游离水析出是腐蚀发生的开关 | 干燥 CO₂ 管线可用碳钢,井下遇地层水则不可 |
2.3 FeCO₃ 腐蚀产物膜:保护与失效
腐蚀产物膜(主要成分为碳酸铁 FeCO₃,即菱铁矿)是 CO₂ 腐蚀行为的核心变量:
- 保护性成膜:在合适的温度(约 60~150°C)、pH 与过饱和度条件下,FeCO₃ 可形成致密、附着良好的保护膜,将腐蚀速率降低一个数量级以上。
- 膜的失效:当温度过低、pH 过低、流速过高或存在 Cl⁻ 干扰时,FeCO₃ 膜疏松、多孔或局部剥落,导致膜下局部腐蚀,形成极具破坏性的台地腐蚀(mesa attack)。
- 工程风险:保护膜的不均匀性是局部腐蚀的根源,局部腐蚀速率可达均匀腐蚀的数倍至十倍,是井筒穿孔失效的主因。
2.4 局部腐蚀形态
注 CO₂ 井的局部腐蚀形态主要包括:
- 点蚀(Pitting):Cl⁻ 破坏保护膜局部区域引发,蚀孔深窄,危害隐蔽。
- 台地腐蚀(Mesa Attack):CO₂ 腐蚀特有形态,保护膜局部破损区域快速腐蚀,形成台阶状蚀坑,是 CO₂ 环境下最典型且最危险的局部腐蚀。
- 流动诱导局部腐蚀(FILC):高流速区保护膜被水力剪切破坏,露出新鲜金属持续腐蚀。
- 冲刷腐蚀(Erosion-Corrosion):含固相颗粒或高流速多相流对管壁的机械-化学协同破坏。
2.5 多因素协同腐蚀:CO₂/H₂S/Cl⁻ 共存
实际注 CO₂ 井(尤其是伴生酸气或捕集自高硫工业源的 CO₂)常存在 H₂S 与 CO₂ 共存,腐蚀机理更复杂:
- CO₂/H₂S 分压比(p_CO₂/p_H₂S)是判定腐蚀主控因素的关键。经典判据:比值 >500 时以 CO₂ 腐蚀为主,形成 FeCO₃;比值 <20 时以 H₂S 腐蚀为主,形成 FeS 膜;介于两者之间为混合控制。
- 硫化物应力开裂(SSC):H₂S 存在下,钢材吸氢导致氢致开裂,是酸性环境(sour service)选材必须规避的失效模式,直接受 ISO 15156/NACE MR0175 约束。
- FeS 膜的双重性:FeS 膜在某些条件下具保护性,但常疏松易破,且可能促进局部电偶腐蚀。
2.6 前沿难点:含杂质超临界 CO₂ 的腐蚀
这是 CCUS 封存场景的核心技术瓶颈与前沿研究方向:
- 超临界 CO₂(scCO₂)特性:CO₂ 在 7.38 MPa、31.1°C 以上进入超临界态,兼具气体扩散性与液体密度,是封存/管输的主要相态。纯干燥 scCO₂ 对碳钢腐蚀轻微。
- 杂质的致命影响:捕集来源的 CO₂ 常含 O₂、SO₂、NOₓ、H₂S、H₂O 等杂质。当水与这些杂质共存并析出液相时,会生成硫酸、硝酸等强酸,形成极强腐蚀微环境,腐蚀速率相比纯 CO₂ 呈非线性跃升,实验报道可达数 mm/y 甚至更高。
- 协同效应:O₂ 与 SO₂ 共存的协同腐蚀远超单一杂质,且存在"临界含水量"阈值——低于阈值腐蚀轻微,超过阈值腐蚀急剧恶化。
- 数据匮乏:含多元杂质、不同水含量、超临界高压下的长周期腐蚀数据仍严重不足,是当前选材决策最大的不确定性来源。

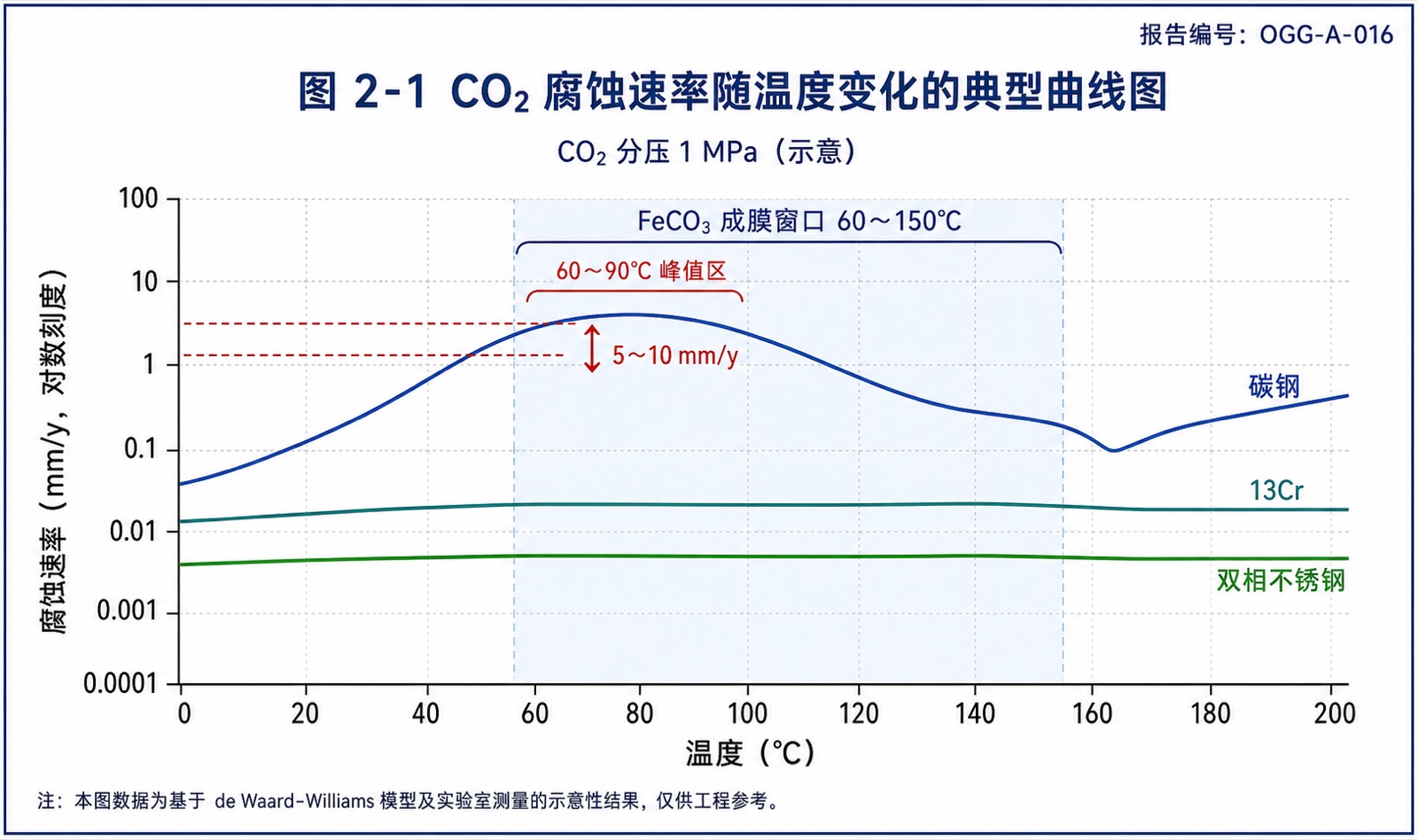

*图 2-1 CO₂ 腐蚀速率随温度变化的典型曲线图*

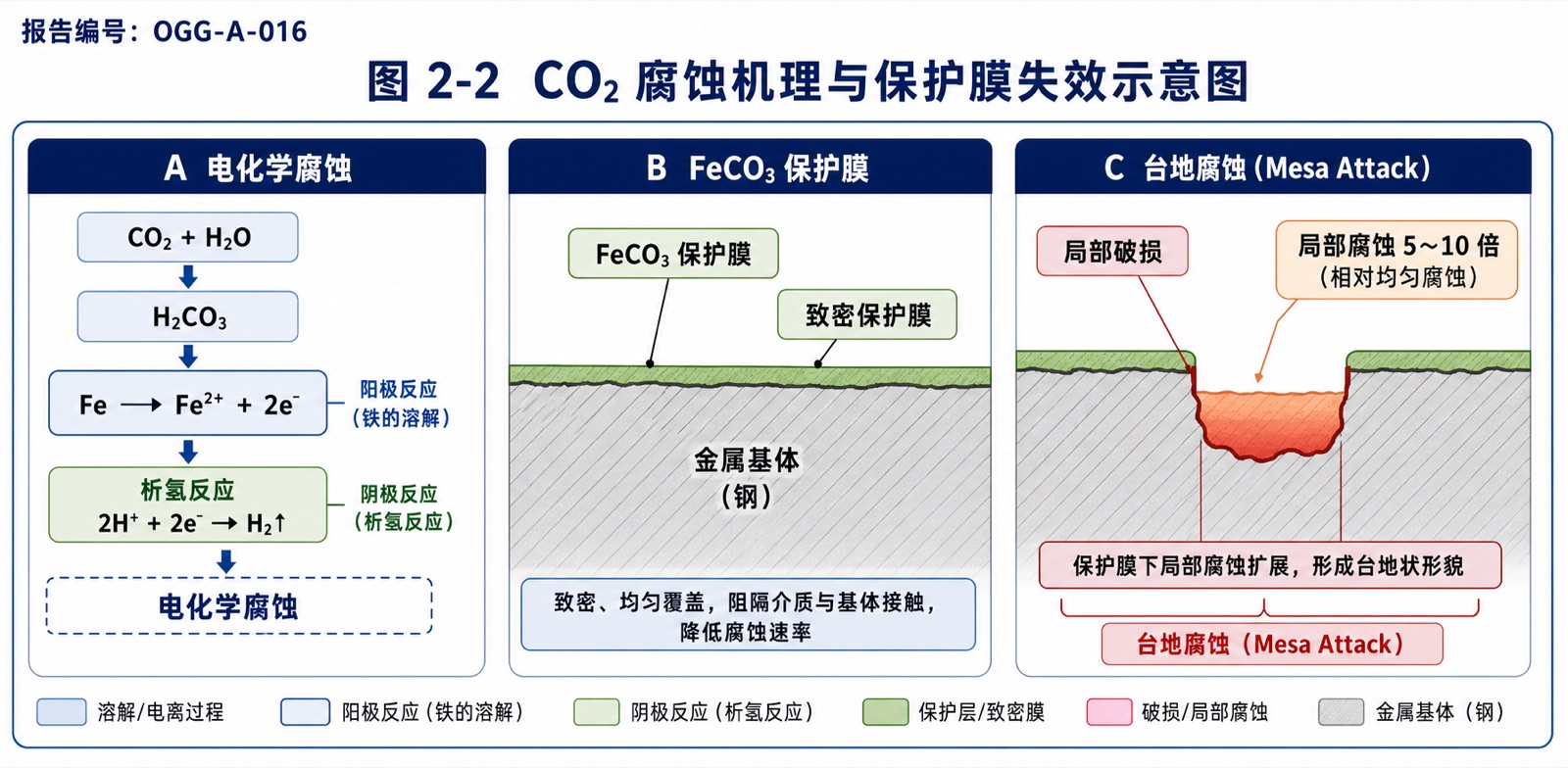

*图 2-2 CO₂ 腐蚀机理与保护膜失效示意图*
解锁本篇完整报告
报告编号 OGG-A-016
以上为免费试读。手机号注册即得 1 次免费阅读额度(用户名选填),可解锁本篇的深度剖析、情景推演与行动建议;加顾问企微再 +2 次。
注册 / 登录后免费解锁
