裸眼封隔器分段压裂完井工具研究

报告编号：OGG-A-018 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0 所属赛道：油气与新能源专业盘 · OG-A 钻完井工程技术 · 智能完井与工具

执行摘要

裸眼封隔器分段压裂完井工具（Open Hole Packer Multi-stage Fracturing Completion Tools）是非常规油气水平井"体积压裂"改造的核心井下装备，其技术成熟度与国产化水平直接决定页岩气、致密油气开发的单井成本与改造效果。本报告基于全球视野的多源信息交叉验证，对该领域的技术原理、专利格局、市场规模、竞争态势与国产化进展进行系统梳理，核心结论如下：

• 技术定位与代际演进清晰：该工具体系已完成从"固井射孔+桥塞分段"向"裸眼封隔器+滑套分段"、再向"全通径无限级+可溶免钻磨"的三代跃迁。裸眼分段压裂将水平井改造周期从数周压缩至数日，单井压裂级数从早期的十余级提升至当前普遍的30–50级、极端案例超过60级，是页岩气"井工厂"作业模式得以成立的装备基础。

• 市场持续扩张，亚太领跑增长：全球裸眼封隔器（Open Hole Packer）市场2024年规模约2.5–2.6亿美元，预计到2031年前后增长至3.8亿美元量级，年复合增长率（CAGR）约5.6%；与之配套的可溶桥塞/可溶球细分市场增速更高，CAGR约9–10%；其上游承接的全球水力压裂服务市场规模已达470–480亿美元级别。亚太地区（以中国为核心）是增长最快的区域市场，主要由中国页岩气"增储上产"与深层页岩气开发驱动。

• 竞争格局呈"国际油服主导原创专利、国产厂商加速追赶"的双层结构：Packers Plus 以 StackFRAC 无限级裸眼分段压裂系统开创该品类并长期主导核心专利，斯伦贝谢（SLB）、贝克休斯（Baker Hughes）、哈里伯顿（Halliburton）、威德福（Weatherford）、NCS Multistage 构成第一梯队；中国石油（川庆、长城）、中国石化（石油工程技术研究院）及杰瑞、道森、贝肯能源等民营装备商已实现主力工具国产化并规模应用，但在高温高压深井、超长水平段、大通径可溶材料等高端场景仍存在差距。

• 国产化替代进入深水区，深层页岩气是主战场：中国四川长宁—威远、泸州深层页岩气、鄂尔多斯致密油、新疆玛湖砾岩油藏等区块的规模化应用，验证了国产工具在中浅层的可靠性；下一阶段竞争焦点在于3500米以深、150℃以上、70MPa以上高温高压深井的封隔器坐封可靠性与长期密封性。

• 核心风险提示：技术上存在封隔器坐封失败/密封失效、砂堵与管柱遇卡、可溶材料溶解不彻底等工程风险；市场上受油价波动、非常规油气开发节奏、页岩气补贴政策退坡影响较大；此外，专利壁垒与知识产权诉讼（Packers Plus 历史诉讼为典型）对国产出海构成潜在约束。

行动建议：对油气开发企业，建议按"储层深度—温度压力—水平段长度"三维度建立工具选型矩阵，中浅层优先国产化以降本、深层高温高压场景审慎选用验证充分的高端系统；对装备制造企业，建议将研发资源集中于全通径可溶材料、高温高压封隔器与单趟多级智能滑套三大突破口；对投资方，建议关注深层页岩气开发放量带来的高端工具与可溶材料结构性机会，同时警惕油价周期与政策退坡的下行风险。

01 · 调研背景与目标

1.1 调研缘起

全球油气供给结构正经历由常规向非常规的深刻转变。页岩气、致密油气、煤层气等非常规资源的经济开发，高度依赖水平井钻井与分段压裂（多级压裂）改造技术的组合。在这一技术组合中，"如何在一口水平井的裸眼段中，实现多个独立压裂段的分隔、逐级加砂压裂，并保证改造后井筒的高效生产与完整性"，是决定单井产量与开发经济性的关键工程命题。裸眼封隔器分段压裂完井工具正是回答这一命题的核心井下装备体系。

对以经纬智汇为服务对象的油气产业客户而言，理解该工具体系的技术原理、代际演进、专利格局与国产化态势，既关乎钻完井环节的降本增效，也关乎装备选型、供应链自主可控与相关投资决策。本报告即为支撑上述立项、选型、投资决策而作。

1.2 核心调研问题

本报告聚焦回答以下核心问题：

• 裸眼封隔器分段压裂完井工具的技术原理与工作机理是什么？其相较于传统固井射孔分段压裂的本质优势何在？
• 该领域的核心专利与技术路线掌握在谁手中？国产化替代进展到何种程度？
• 全球与中国市场规模、增长动能与竞争格局如何？
• 典型应用场景与标杆案例的实际改造效果如何？
• 当前技术瓶颈与未来突破方向在哪里？对企业决策有何启示？

1.3 调研范围界定

• 地域范围：全球视野，以北美（技术策源地）与中国（增长核心）为双焦点。
• 技术范围：涵盖裸眼封隔器（膨胀式、机械式、液压式、金属可膨胀式）、配套滑套（投球滑套、压差滑套、全通径滑套、智能滑套）、压裂端口、坐封工具及可溶免钻磨材料等完整工具链。
• 时间范围：全时间轴，梳理从20世纪末至今的技术演进，并对未来3–5年趋势做出预判。

1.4 调研方法说明

本报告采用多源信息交叉验证方法，综合国际油服企业技术资料、SPE等行业学术文献、市场研究机构报告、专利数据库信息、行业媒体报道及中国油气企业公开技术资料。因深度调研的数据来自多来源综合，市场规模等数据在不同机构口径下存在差异，报告如实呈现区间而非单一取值。

02 · 技术现状全景

2.1 技术定义与核心原理

裸眼分段压裂完井（Open Hole Multi-stage Fracturing Completion），是指在水平井的水平段不下入生产套管、不进行固井（或仅在造斜段以上固井），而是直接在裸眼井段中下入一套由"裸眼封隔器 + 压裂滑套 + 坐封工具"组成的完井管柱，通过封隔器将裸眼水平段分隔为若干独立压裂单元，再逐级打开滑套、逐段实施水力压裂改造的完井方式。

用一个通俗的类比来理解：如果把水平井的裸眼段想象成一根长长的水管，裸眼封隔器就像是间隔一定距离卡在管壁上的一圈圈"密封橡皮塞"，把这根长管分隔成一节节独立的"舱室"；而压裂滑套则是每节舱室壁上的一扇扇"可控闸门"。压裂作业时，作业者从地面依次打开各扇闸门，把高压压裂液和支撑剂（砂）注入对应舱室，压开地层形成裂缝，各舱室之间由密封橡皮塞隔断、互不干扰。这样，一趟管柱、一次连续作业，就能完成整个水平段几十个独立段的分段压裂。

其相较传统"固井—射孔—桥塞分段"工艺的核心优势在于：省去固井与射孔环节、大幅缩短作业周期、降低储层伤害、实现连续快速的多级改造。

2.2 核心工具系统组成

一套完整的裸眼封隔器分段压裂完井工具系统，通常由以下核心部件组成：

其中，裸眼封隔器与压裂滑套是决定系统性能的两大核心部件，二者的组合方式与材料工艺直接决定了系统的分段能力、承压能力与改造后井筒的通径条件。

2.3 裸眼封隔器的分类与密封机理

裸眼封隔器按坐封（密封）方式可分为四大类：

（1）膨胀式封隔器（Swellable Packer，又称遇油/遇水膨胀封隔器）

这是裸眼完井中应用最广泛的封隔器类型之一。其密封元件由特种橡胶（弹性体）制成，当接触到井下特定流体（油或水）时，橡胶发生物理化学溶胀，体积膨胀，逐渐充满封隔器与裸眼井壁之间的环空，形成密封。按溶胀介质可分为：

• 遇油膨胀（Oil-swellable）：橡胶吸收原油/柴油等油相介质而溶胀，适用于油井。
• 遇水膨胀（Water-swellable）：橡胶吸收地层水/盐水而溶胀，适用于水基环境。
• 油水双溶胀（Oil & Water swellable）：兼具两种介质的溶胀能力，适应性更强。

膨胀式封隔器的橡胶膨胀机理，本质上是弹性体高分子网络对小分子流体的吸附—扩散—溶胀过程：溶胀介质分子进入橡胶交联网络的分子链间，使分子链间距增大、体积膨胀，同时交联网络约束整体不被溶解，从而在膨胀的同时保持一定的弹性模量与密封承压能力。其优势是结构简单、无活动部件、坐封可靠、耐久性好；局限是膨胀需要时间（数天至数周不等）、对温度与介质敏感、承压能力相对有限。

（2）机械坐封式封隔器（Mechanical-set Packer）

通过管柱的机械动作（如上提、下压、旋转）驱动卡瓦锚定与胶筒压缩坐封，坐封即时、承压能力较高，但对井壁规则度有要求，在裸眼不规则井段中坐封可靠性面临挑战。

（3）液压坐封式封隔器（Hydraulic-set Packer）

通过管柱内加压驱动活塞压缩胶筒坐封，坐封快速、可控性好、承压能力高，是深井高压场景的重要选择。

（4）金属可膨胀式封隔器（Metal Expandable / Expandable Liner Packer）

采用金属波纹管或可膨胀金属结构，通过胀管工具或压力膨胀实现金属对井壁的贴合密封，密封可靠性与耐温耐压能力突出，代表了高端裸眼封隔的发展方向。

2.4 压裂滑套的分类与开启机理

压裂滑套是实现"逐级压裂"的关键。按开启方式主要分为：

• 投球滑套（Ball-drop Sliding Sleeve）：各级滑套设置递增内径的球座，从地面依次投入由小到大的压裂球，球落在对应球座上憋压、剪断销钉推开滑套，露出压裂端口。这是最经典的分级压裂方式，但级数受球径级差限制（有限级），且球座缩径影响改造后通径。
• 压差滑套 / 泵送开关滑套：通过压力信号或工具泵送开启，减少对球径级差的依赖。
• 全通径滑套（Full-bore / Unlimited-stage Sleeve）：采用可钻/可溶球座或复合塞开启机制，压裂后可将球座、隔离塞钻磨或溶解，恢复全通径大内径，实现"无限级（Infinite-stage）"分段压裂——即压裂级数不再受球径级差限制。这是当前主流的高端方向。
• 智能滑套（Intelligent Sleeve）：集成RFID识别、压力编码开关等技术，实现井下自主识别与选择性开关，为无限级、精准分段压裂提供更灵活的控制。

2.5 典型完井作业流程

以"投球式全通径裸眼分段压裂"为例，典型作业流程为：

• 管柱下入：将由裸眼封隔器、压裂滑套、坐封工具等按设计间距组装的完井管柱，下入至水平段设计位置。
• 封隔器坐封：膨胀式封隔器依靠井下流体逐渐溶胀密封，或机械/液压式即时坐封，将裸眼段分隔为多个独立压裂单元。
• 逐级压裂：从趾端（井底方向）向跟端（井口方向）逐级作业。以投球式为例，投入最小球开启趾端第一级滑套，泵注压裂液加砂压裂；随后依次投入递增球径的压裂球，逐级开启滑套、逐段压裂，直至全部级数完成。
• 返排与生产：压裂完成后，若采用可溶球/可溶座，等待材料溶解恢复通径；若采用可钻塞，则通过连续油管钻磨；最终返排、投产。

2.6 发展成熟度评估

整体而言，裸眼封隔器分段压裂完井工具已是成熟商业化技术，在北美非常规油气开发中大规模应用逾十五年，在中国页岩气与致密油气开发中亦已实现规模化。但其内部存在明显的成熟度梯度：

• 成熟稳定：中浅层（<3500米）、常温常压至中温中压条件下的膨胀式封隔器+投球滑套系统。
• 快速成熟中：全通径可溶球座/可溶塞、无限级分段系统，材料与工艺持续迭代。
• 前沿攻关：高温高压深井（>3500米、>150℃、>70MPa）封隔器、单趟多级智能滑套、井下永久监测集成等，仍是国内外共同攻关的方向。

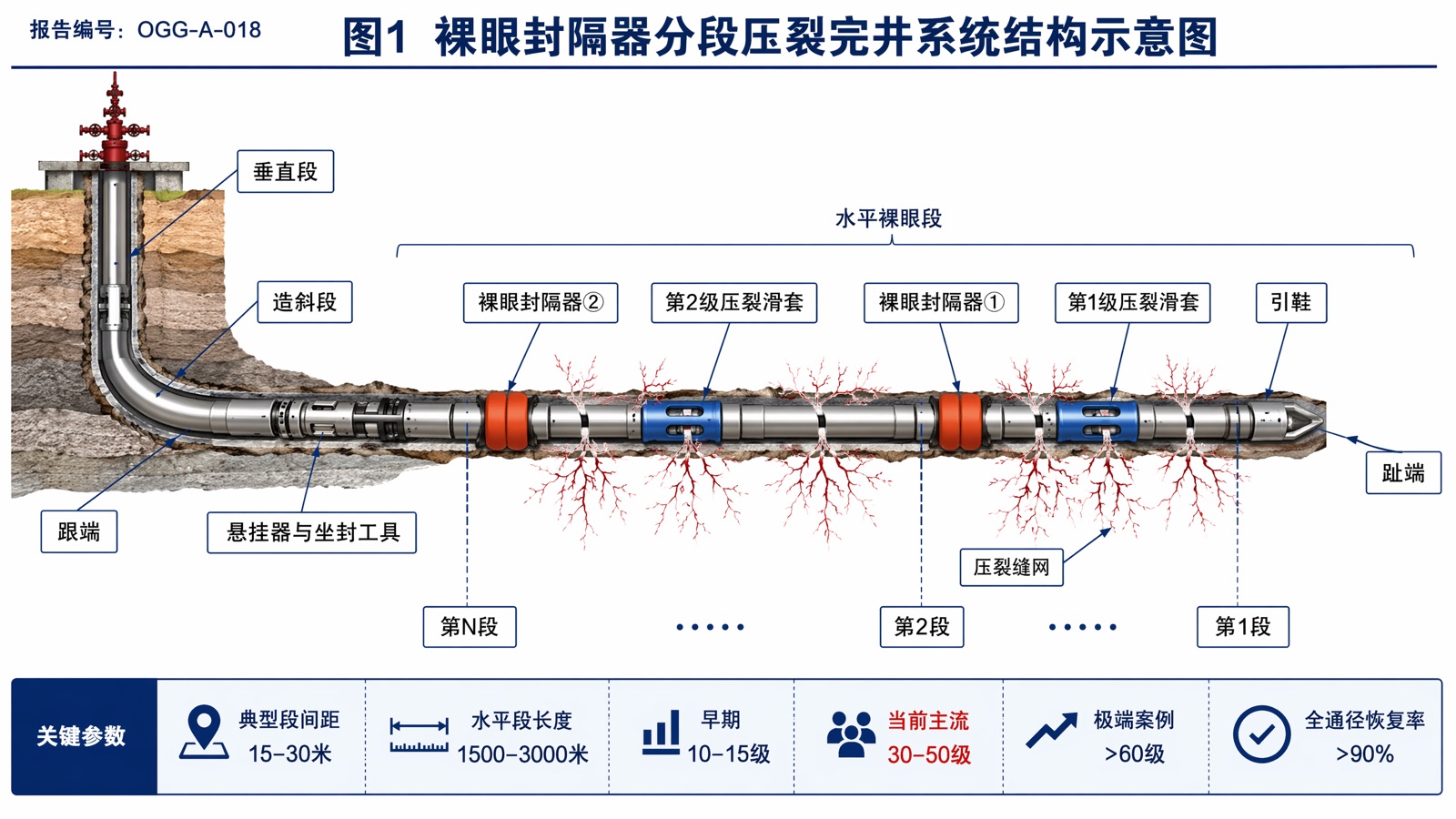

*图1 裸眼封隔器分段压裂完井系统结构示意图*
