抗 CO₂ 密封橡塑材料失效与选型研究调研报告

报告编号：OGG-A-019 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026 年 7 月 保密级别：内部参考（限内部立项、选型与投资决策使用） 版本：V1.0 所属专题：CCUS · 封存井完整性与封隔材料

执行摘要

密封橡塑材料是 CO₂ 驱油（CO₂-EOR）井与 CO₂ 地质封存注入井"最后一道、也是最薄弱一道"密封防线。井下封隔器胶筒、井口装置 O 型圈、油管螺纹密封、桥塞/可溶桥塞密封件等，直接决定了井筒环空隔离的成败与全生命周期泄漏风险。与常规油气工况相比，超临界 CO₂（临界点 31.1 ℃、7.38 MPa）对弹性体构成了一种"双重打击"：一方面它是极强的溶剂与增塑剂，会大量渗入弹性体基体造成溶胀、抽提与力学劣化；另一方面在停注、修井、压力波动时会发生快速气体减压（RGD / 爆炸减压 ED），溶解在材料内部的 CO₂ 急速膨胀，把密封件从内部"炸裂"。这两条失效主线，构成了本报告的技术核心。

基于对材料化学、失效机理、测试标准、全球市场与竞争格局、政策驱动与典型 CCUS 项目的系统调研，本报告形成以下核心判断：

核心结论一：失效以"物理性 RGD 爆裂"为首要短期风险，以"CO₂-弹性体长期相容性劣化"为首要长期风险，二者机理不同、防控手段不同，必须分别设计。 RGD 是分钟至小时级的突发性结构破坏，取决于减压速率、压力等级、温度与材料抗爆减压配方；长期相容性劣化是月至年级的渐进过程，取决于溶胀率、抽提率、压缩永久变形与化学老化的累积。选型时若只盯住耐温耐压而忽视 RGD，是当前工程失效的最常见根源。

核心结论二：材料性能排序总体为 FFKM ≳ FEPM(AFLAS) > FKM > HNBR > NBR > EPDM，但没有"全能王"，选型是多约束下的工况匹配问题。 全氟醚橡胶（FFKM）耐化学性与耐温性最优但价格高昂（单件成本可达普通 FKM 的 10–30 倍）且低温柔性差；HNBR 综合性价比高、抗 RGD 配方成熟，是 CO₂-EOR 井下密封的主力；FKM 耐温耐化学中上但部分牌号在高压 CO₂ 下溶胀偏大且低温脆化；EPDM 耐 CO₂ 极性小分子相对稳定但不耐油、应用受限。

核心结论三：抗 RGD 能力主要由"配方与结构"而非"基材种类"单独决定。 提高交联密度、优选补强填料（炭黑/纳米填料的粒径与用量）、降低气体溶解度与扩散系数、优化密封沟槽间隙与硬度匹配，可使同一基材的 RGD 评级发生数级跃迁。ISO 23936-2 的 0000–4444 鼓包/开裂评级体系是行业通行的抗 RGD 验收基准。

核心结论四：全球油气密封件市场稳健增长，CCUS 是确定性的增量引擎。 综合多家机构口径，油气密封件市场规模约在 2023 年 60 亿美元级别、2030 年前后升至约 79 亿美元，年复合增长率约 3.5%–4%【数据来源见正文】；而高端 FFKM 及抗 RGD 特种密封在 CCUS 拉动下增速显著高于行业均值。竞争格局呈"欧美高端垄断 + 中国中低端替代加速"特征。

核心结论五：中国高端全氟醚橡胶（FFKM）与抗 RGD 特种密封仍受制于人，是明确的"卡脖子"与国产替代双重机遇点。 Kalrez（杜邦/DuPont）、Chemraz（Greene Tweed）、Isolast（特瑞堡/Trelleborg）等占据高端，中昊晨光、东岳等国产厂商已在中低端 FFKM 实现突破但高温高压抗 RGD 长期可靠性数据积累不足。

风险提示：超临界 CO₂ 长期（封存场景要求数十年乃至更长）服役可靠性缺乏实证数据、抗 RGD 与低温柔性存在配方矛盾、高端材料进口依赖、失效检测手段有限，是四大核心风险。

行动建议（概要）：决策层应将密封材料纳入 CCUS 项目井筒完整性的独立专项管理并建立合格供应商与配方数据库；技术层应以"工况参数→RGD 等级→溶胀相容→选型矩阵"的决策链条替代经验选型，并强制要求 ISO 23936-2 与 NORSOK M-710 双认证；投资层应重点关注国产高端 FFKM 及抗 RGD 配方的进口替代赛道。

本报告采用"结论后置"逻辑：正文自第 01 章起逐层铺陈背景、机理、材料、标准、选型、竞争与政策，最终在第 08 章汇聚为系统结论与分角色行动路径。决策层可只读本执行摘要与第 08 章，技术人员建议通读第 03–06 章。

01 · 调研背景与目标

1.1 调研缘起与问题意识

在"双碳"目标与全球净零承诺的推动下，CCUS（碳捕集、利用与封存）已从示范走向规模化。无论是 CO₂-EOR（注 CO₂ 驱油同时实现部分封存），还是纯地质封存（枯竭油气藏、深部咸水层封存），其技术共性都是：需要将大量 CO₂ 通过注入井送入地层，并在井筒全生命周期内杜绝 CO₂ 沿井筒返窜、串层与泄漏。

井筒完整性由套管、水泥环、井下工具（封隔器、桥塞）、井口装置与其间的密封系统共同构成。金属部件的抗 CO₂ 腐蚀选材（耐蚀合金、抗 CO₂ 水泥）已有较成熟的标准与实践，而弹性体/塑料密封件（橡塑材料）恰恰是这套系统里对 CO₂ 最敏感、最容易被低估、失效后果却最直接（泄漏）的一环。行业内多起井筒失效与环空带压事件，最终都可回溯到密封件的溶胀失效或爆炸减压破坏。

问题意识由此产生：在超临界/高压 CO₂ 环境下，密封橡塑材料究竟会怎样失效？如何科学选型？国内外技术与供给格局如何？国产替代的机会与瓶颈在哪里？ 这正是本报告要回答的核心。

1.2 核心调研问题

本报告围绕以下六个层层递进的问题展开：

• 工况问题：CO₂-EOR 井与封存井中密封件承受怎样的温度、压力、含水、杂质气体与减压工况？
• 材料问题：主流抗 CO₂ 密封橡塑材料有哪些？化学结构与性能边界如何？
• 机理问题：RGD/爆炸减压、溶胀抽提、化学老化、压缩永久变形等失效模式的物理化学机理是什么？
• 标准问题：抗 CO₂/抗 RGD 有哪些国际测试方法与验收标准？如何量化评级？
• 选型问题：如何依据工况参数建立可操作的选型决策矩阵与配方设计原则？
• 格局问题：全球竞争格局、政策驱动、典型项目实践与国产替代路径如何？

1.3 调研范围界定

• 应用范围：CO₂-EOR 井、CO₂ 地质封存注入井、枯竭气藏封存井的井下与井口密封橡塑材料；不含地面管线、储罐等非井筒密封（仅在必要处提及）。
• 材料范围：NBR、HNBR、FKM/FPM、FEPM(AFLAS)、FFKM、EPDM 等弹性体，以及 PTFE/改性 PTFE、PEEK 等工程塑料密封材料。
• 地域范围：全球视野，重点对比北美、欧洲、中国。
• 时间范围：全时间轴——从常规酸性气藏/HPHT 井密封技术的历史演进，到当前 CCUS 专用密封现状，再到未来 12–36 个月及更长期趋势。

1.4 调研方法说明

本报告采用多源信息交叉验证方法：以国际标准与法规（ISO、API、NACE、NORSOK）、SPE/OTC 会议论文与 SCI/EI 学术期刊（*International Journal of Greenhouse Gas Control* 等）、材料企业技术白皮书、行业市场研究机构报告为主要信源，辅以典型 CCUS 项目公开资料。定量数据尽量以两个及以上独立来源交叉验证；机构口径差异较大者，以区间形式如实呈现。所有可著录来源汇入配套《参考文献汇总》，并按 GB/T 7714–2015 著录、施以五级可信度评级。

02 · 应用场景与工况：密封件在 CO₂ 井里到底承受什么

要谈失效与选型，必先厘清"战场环境"。本章界定密封橡塑材料在 CO₂ 井中的应用部位与典型工况参数。

2.1 密封件的关键应用部位

在一口 CO₂-EOR 井或封存注入井中，橡塑密封件分布在多个关键部位，任何一处失效都可能破坏环空隔离：

关键点：封隔器胶筒与井口 O 型圈是两类最典型、也是失效统计中占比最高的密封部位。前者承受坐封挤压 + 高压差 + RGD，后者承受长期静密封 + 温度循环 + RGD。

2.2 超临界 CO₂ 工况的特殊性

CO₂ 在 31.1 ℃、7.38 MPa 以上进入超临界态。多数 CO₂ 注入井的井底温度、压力都远超此临界点，意味着井下密封件面对的几乎都是超临界 CO₂——一种"气体般的扩散能力 + 液体般的溶解密度"的特殊介质。这正是它对弹性体破坏力远超普通气体的根源：

• 超强渗透与溶解：超临界 CO₂ 密度高、极性可调，对弹性体（尤其含极性基团或非晶区大的橡胶）具有很强的溶解与溶胀能力，可在数小时内饱和渗入密封件本体。
• 增塑效应：渗入的 CO₂ 像增塑剂一样降低弹性体玻璃化转变温度与模量，使密封件"变软变弱"。
• 抽提效应：超临界 CO₂ 会把弹性体中的增塑剂、抗氧剂、低分子组分抽提出来，导致材料收缩、硬化、脆化（与溶胀相反的后期效应）。

2.3 典型工况参数范围

不同项目差异很大，但可归纳出一个供选型参考的典型区间（综合多项目公开参数）：

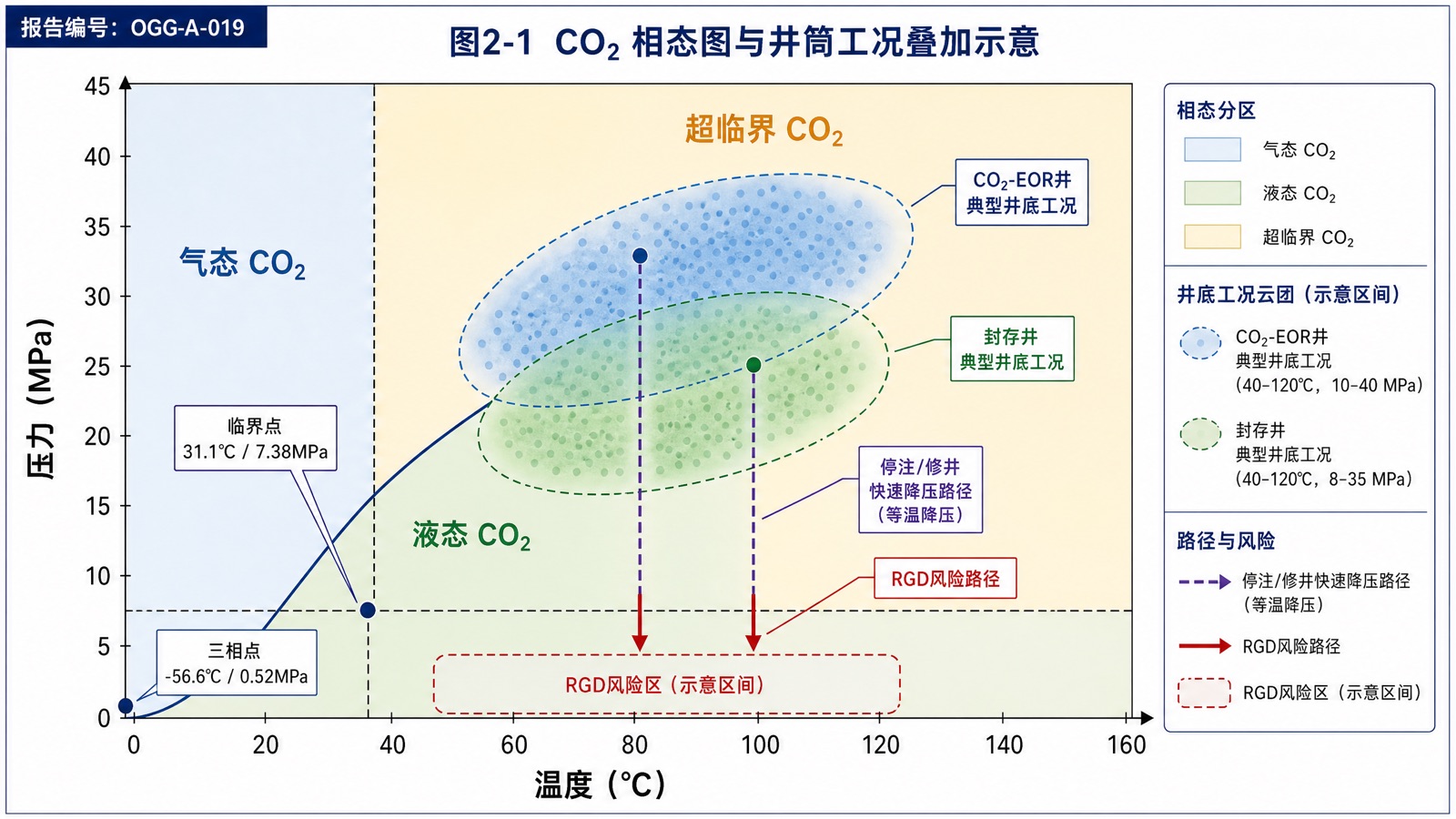

*图 2-1｜CO₂ 相态图与井筒工况叠加示意*

本章小结：密封件面对的是"高压超临界 CO₂ + 含水酸性 + 杂质气体 + 突发减压 + 超长服役"的极端复合工况。封存场景对"超长服役可靠性"的要求，是所有工况中最难验证、也最能拉开材料档次的一条。这为后续失效机理与选型埋下伏笔。
