封隔器：封存井里，凭什么让CO₂只走油管

前几篇聊封存井时，反复念叨套管、水泥环、油管、环空这些词——井筒完整性靠它们层层设防，套管还得成天防着 CO₂ 的"甜腐蚀"。可有个部件一直没单独说：它个头不大，藏在井筒深处，却是让 CO₂"老老实实只走一条道"的关键。这东西叫封隔器。今天单把它掰开揉碎讲明白——封隔器在封存井里到底封的是什么，又为什么非它不可。

一句话先说清楚

封隔器（packer），是连接在井下油管柱上、专门用来封隔油管与套管之间那圈环形空间（业内叫"油套环空"）的井下工具。 它被下到设计深度后坐封——密封胶筒径向膨胀、紧紧贴死套管内壁，把油管与套管之间原本连通的那一圈缝隙，从中间一刀"焊死"，上下两段环空就此各不相通。说白了，井里管子套着管子，管子和管子之间留着一圈空档；封隔器干的活，就是在这圈空档里塞进一道严丝合缝的"塞子"。

它封的是"油管—套管环空"这一圈

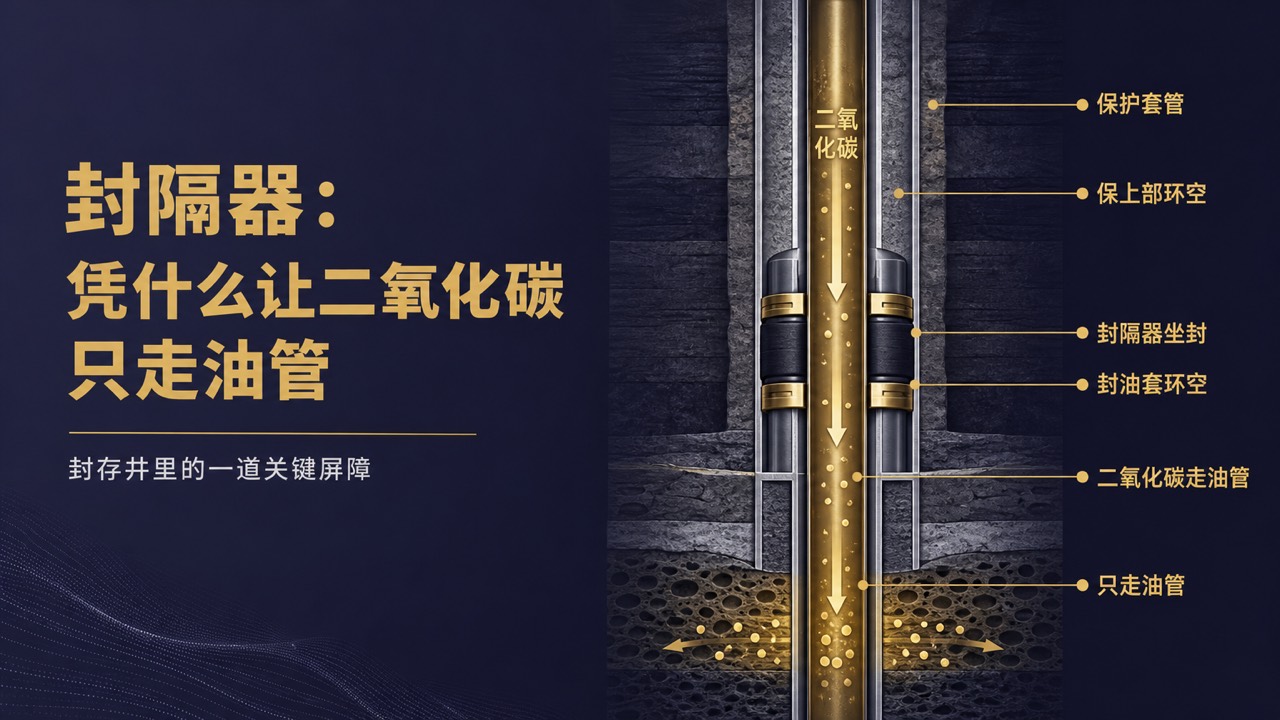

先说清楚它封的到底是哪儿。一口注 CO₂ 的井，最里头是油管——CO₂ 顺着它往下走；油管外面套着套管，套管和地层之间还灌着水泥环。油管与套管之间那圈环形空间，就是油套环空。封隔器坐封的位置，一般在注入层上方不远处；它一膨胀，就把这圈环空拦腰截断：注入层这头（封隔器下方）和上部环空（封隔器上方）从此被隔开，谁也窜不到谁那边去。 它封的不是井、也不是管子内壁，恰恰是这圈"油管和套管中间的夹层"。

为什么非把这圈封死：让 CO₂ 只走油管、护住套管

封住这圈环空，图的是什么？两件大事。

一是给 CO₂ 规定路线。环空一被封隔器堵死，往下打的 CO₂ 就没了"抄近路"从环空往上蹿的岔道，只能规规矩矩顺着油管一路下到注入层——注入通道被牢牢锁死在油管里，这也顺带把注入层和上部井段隔离开来。

二是护住套管这根命根子。上一篇讲过，CO₂ 一遇水就变碳酸、专啃钢管，这套"甜腐蚀"最怕的就是让高压、腐蚀性的 CO₂ 直接怼在套管上。封隔器把注入层和上部环空隔开，等于在 CO₂ 和上部套管之间竖起一道墙：高压腐蚀性的 CO₂ 被摁在油管里和封隔器下方，碰不到上面那截套管，套管也就不必天天硬扛 CO₂ 的压力与腐蚀。 一句话——封隔器让"注入的归油管、要保护的套管归上部环空"，各走各道、互不打扰。

光"封住"还不够：胶筒要抗 CO₂，环空要灌保护液

话说回来，封存井里的封隔器，光会"封"还远远不够。它天天泡在高温高压、又酸又腐的 CO₂ 环境里，密封件——也就是那圈胶筒——首当其冲。普通橡胶在超临界 CO₂ 里会溶胀、老化，泡久了发软、开裂，一松劲密封就失效了。所以注 CO₂ 井的封隔器，胶筒得换成抗 CO₂、耐腐蚀的专用密封材料（像氟橡胶、氢化丁腈橡胶这类），钢体也多用不锈钢等防腐材料，就为在这个环境里多扛些年头。

另一手，是给封隔器上方那段环空灌上环空保护液。这是一种基本不腐蚀的液体，填在油管与套管之间、封隔器以上，一来给套管垫上一层保护、二来平衡压力。现场还会盯着环空压力看——正常时它该是"安静"的，一旦封隔器或油管漏了、CO₂ 窜进环空，环空压力就会异常升高，这就是密封在"报警"。所以封隔器封得牢不牢，环空压力最诚实。至于一口封存井里封隔器怎么选位、胶筒怎么配材、环空保护液怎么管，每一步都是独立的工程学问，文末有份研究可以领。

说到底

所以，封隔器在封存井里到底起什么作用？把逻辑串起来就清楚了：它坐封在油管与套管之间，把油套环空拦腰封死，让往下打的 CO₂ 只能顺着油管走、锁定注入通道，同时把高压腐蚀性的 CO₂ 挡在封隔器下方，护住上部套管不被直接侵蚀、也把注入层与上部环空隔离开。 而这道密封要守得长久，胶筒必须抗 CO₂ 耐腐蚀、上方环空还得灌上保护液并盯紧环空压力。个头不大，却是 CO₂"只走该走那条道、不碰不该碰那根管"的关键一环——看懂了封隔器封的是哪圈环空，也就摸到了封存井把 CO₂ 稳稳送进地下、又护住井筒的门道所在。
