密封橡胶：泡在CO₂里好好的，为什么一泄压反倒坏了

前几篇聊封存井时反复提到：封隔器的胶筒、井下的各种密封件，都得换成"抗 CO₂"的专用橡胶，普通橡胶泡在 CO₂ 里会溶胀、发软、老化。可到底是怎么个坏法？不少人以为是 CO₂ 像酸一样把橡胶"腐蚀"掉了。今天单把这事掰开揉碎讲明白——密封橡胶在 CO₂ 里坏，坏得最狠的那一下，往往不在"泡着"的时候，而在"泄压"的那一瞬。

一句话先说清楚

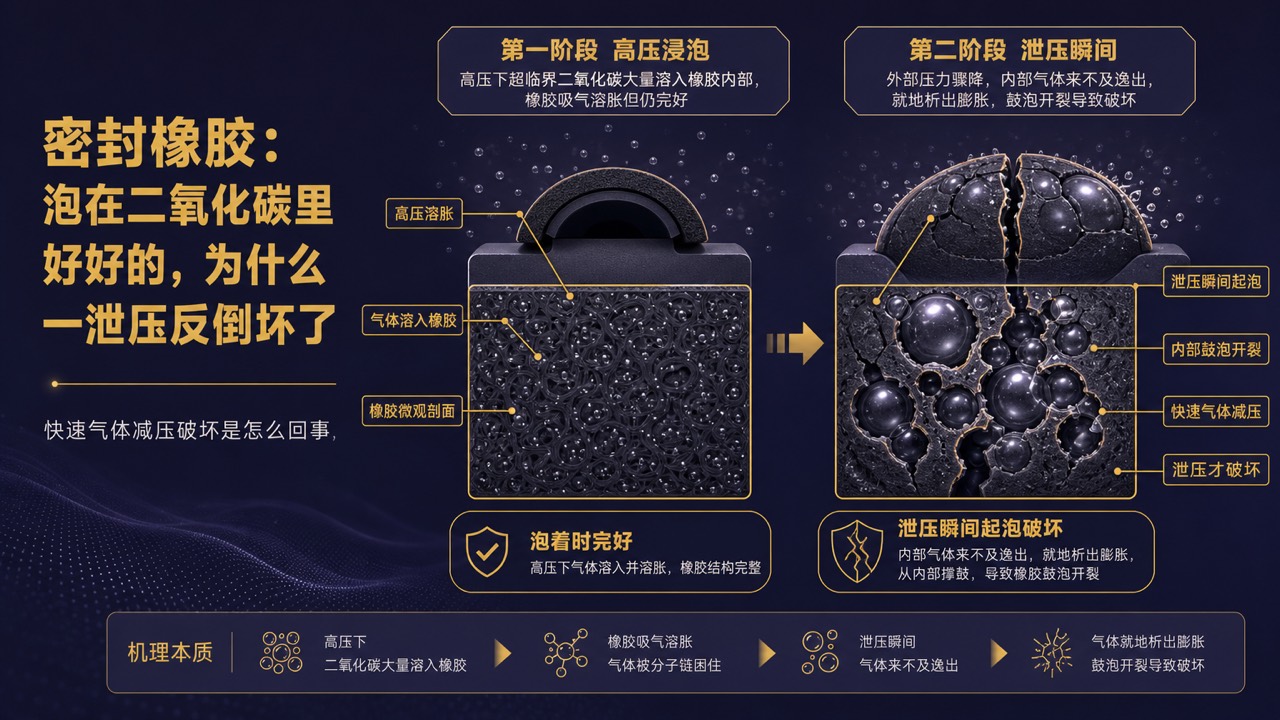

密封橡胶（井下常见的 O 形圈、封隔器胶筒这类弹性体密封件）在 CO₂ 里出问题，主要不是被化学"吃"掉，而是两步物理过程：先是高压 CO₂ 钻进橡胶让它溶胀软化，再是压力骤降时溶进去的 CO₂ 来不及跑出来、在橡胶内部憋成气泡把自己撑破。 后面这一下，业内叫快速气体减压，也叫爆发性减压（英文 RGD / explosive decompression）。说白了，橡胶不是被外头啃坏的，是被自己"喝"进肚里的那口气，在泄压那一刻从里头顶爆的。

第一步：高压下，CO₂ 钻进橡胶里

先说泡着的时候。封存井、注 CO₂ 井里的密封件，长期泡在高压、往往是超临界状态的 CO₂ 里。超临界 CO₂ 有个特点——又像气体一样能钻、又像液体一样能溶，分子很容易扩散、溶解进橡胶这种高分子网络里头。

CO₂ 溶进去越多，橡胶就越溶胀——体积鼓大、分子链之间被撑开，力学性能跟着往下走：发软、变黏、模量下降，行话叫增塑（塑化）效应。这时候密封件已经不是出厂时那副硬挺样子了，但只要压力稳着、CO₂ 老老实实溶在里头，往往还能凑合密封，不至于立刻失效。真正的杀招，在后头。

第二步：一泄压，橡胶从里头"内爆"

关键的一下，出在压力骤降的时候——比如停注、检修、放喷，井里压力哗一下卸掉。

这时候麻烦来了：溶在橡胶里的那些 CO₂，得靠慢慢扩散才能从橡胶里"爬"出来，可外头压力降得太快，气来不及跑。憋在橡胶内部的 CO₂ 眼看外面松了绑，就地膨胀成一个个小气泡，在橡胶内部越撑越大。橡胶本身又被前一步泡得发软扛不住，于是内部鼓包、开裂、撕裂，密封面被顶得坑坑洼洼——从里往外把自己撑坏了。这就是快速气体减压（RGD）破坏。它坏得很有迷惑性：橡胶不是被外部压力压扁的，恰恰是卸压那一刻，从内部被自己溶进去的气顶爆的。泡的时候看着好好的，一松手反倒稀里哗啦，道理就在这儿。

反过来看就明白：坏得重不重，跟泄压快不快关系极大。降得越快，橡胶内外那股瞬时压差就越大，把橡胶往外顶的力就越猛，鼓泡、开裂的风险也越高；而 CO₂ 溶得越多、压力越高、温度越高，埋下的隐患也越足。

怎么办：换耐 CO₂ 的橡胶，再把泄压放慢

明白了机理，对策也就顺出来两条。

一是选对材料。普通丁腈橡胶之类扛不住，得换抗 CO₂、抗 RGD 的专用弹性体——像氢化丁腈橡胶（HNBR）、氟橡胶（FKM）、全氟醚橡胶（FFKM） 的抗爆发性减压配方。这类材料要么本身溶进去的 CO₂ 少，要么网络更结实、扛得住内部气泡的顶撑，业内还有整套标准（如 NORSOK M-710、ISO 23936-2、NACE TM0297）专门测它们的抗 RGD 本事，合格了才敢往井下用。

二是把泄压放慢。既然是"气来不及跑"惹的祸，那就给它时间跑——现场操作时控制降压速率、缓慢泄压，让溶在橡胶里的 CO₂ 有工夫从容扩散出来，而不是被瞬间的压差憋在里头顶爆。同样一只密封件，快泄压可能一次就废，慢泄压也许能全身而退。选材和操作两手都到位，密封才守得住。至于一口注 CO₂ 井里密封件怎么选材、泄压程序怎么定，每一步都是独立的工程学问，文末有份研究可以领。

说到底

所以，密封橡胶在 CO₂ 里为什么容易坏？把逻辑串起来就清楚了：高压（超临界）CO₂ 先溶进橡胶、让它溶胀软化；等压力骤降、溶进去的 CO₂ 来不及扩散逸出，就在橡胶内部憋成气泡膨胀，把发软的橡胶从里往外顶出鼓泡、开裂、撕裂，力学性能一落千丈——这就是快速气体减压（RGD／爆发性减压）破坏。 治它的法子也两条：换抗 CO₂、抗 RGD 的专用橡胶（HNBR／FKM／FFKM），再把现场泄压放慢、给气留出逸出的时间。看懂了"坏在泄压那一瞬"这一层，也就摸到了封存井、注 CO₂ 井把密封守牢的门道所在。

想把封存井井筒完整性、封隔材料，连同 CCUS 从捕集、注入到长期封存的工程体系一次看明白？ 我们做了份《井下密封橡塑材料（高温高压/CO₂ 环境）技术体系与国产化研究》——公众号后台回复「双碳」，拿去看。
