4D地震：给地下CO₂拍"连续剧"，怎么盯住它跑没跑偏？

CCUS 把 CO₂ 捕集下来、压进上千米深的地层封存起来。可打进去这么一大团 CO₂，你怎么知道它老老实实待在原地、没顺着哪条缝往上溜？地面上又瞧不见地底。行业里最主流的那双"眼睛"，叫 4D 地震——也就是时移地震。今天就把它掰开揉碎讲明白：它凭什么隔着上千米岩层，能盯住那团看不见的 CO₂。

一句话先说清楚

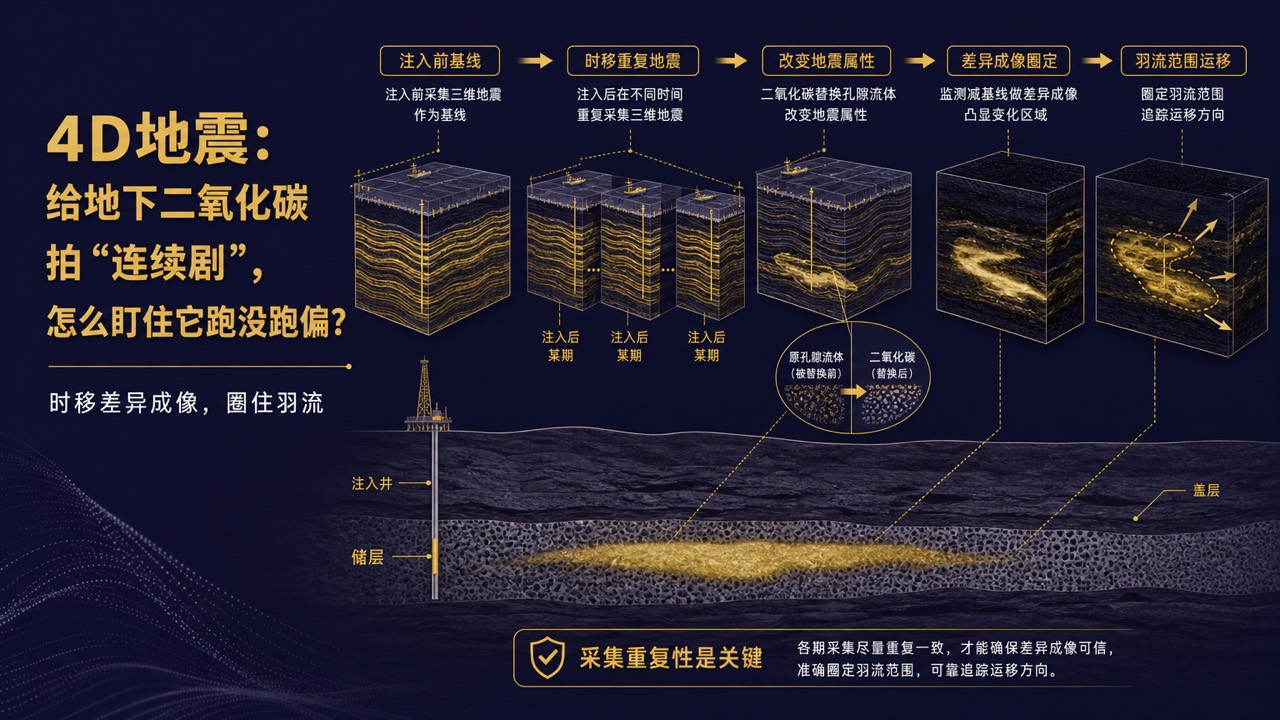

4D 地震，说白了就是"对同一块地反复做三维地震，再把不同时间拍的这几张对比着看"。 三维地震（3D）本来是给地下拍的一张"立体照片"；在 CO₂ 注入之前先拍一张打底——这叫基线，注入过程中、注入之后再隔段时间回到原地各拍一张。同一个地方、同一套家伙什，前前后后拍上好几回。比三维多出来的那个"时间"维度，就是"4D"里的那个 D。所以它还有个更实在的名字：时移地震——像给地下这团 CO₂ 拍一部"连续剧"，一集一集追着看它长。

为什么 CO₂ 一进去，地震波就"看得见"了

关键在于：CO₂ 钻进岩石孔隙，把原本占着位置的孔隙流体（储层里的盐水，或者原油）替换掉一部分——这段岩石的地震属性立马就变了。 具体说，孔隙里换成了又轻又"软"的 CO₂，地震纵波穿过这段岩石的速度会明显下降，反射回来的振幅跟着变化（常表现为反射变"亮"），声波阻抗也随之降低。

打个比方：一块海绵，原来吸饱了水，你往里挤进一些气泡，再敲一敲，手感和回声全变了。地震波"敲"的是地下岩层，CO₂ 一进孔隙，"回声"就不一样——正是这一点点不一样，成了 CO₂ 露出的马脚。

一张减一张：差异成像怎么把羽流"圈"出来

光拍一回看不出名堂，得靠"对比"。把注入后拍的那一张，减去注入前的基线那一张——没被 CO₂ 碰过的岩层，前后两回长得一模一样，相减之后归零、一片安静；唯独 CO₂ 待过的地方，地震响应变了，相减之后就"跳"了出来。这一步，叫差异成像。

这么一减，那团 CO₂ 在地下摊成了什么形状、边界到哪儿、每隔一段又往哪个方向挪了多少——它的羽流（plume，地下那团 CO₂ 的分布）范围和运移方向，就被清清楚楚圈了出来。

监测的意义也就在这儿：羽流规规矩矩待在储层里、被上方致密的盖层稳稳压住，说明封存有效；可要是差异图上，CO₂ 的信号往盖层之上、往本不该去的方向蹿，那就是异常运移的苗头，得赶紧查。这双眼睛，盯的既是"封得住"，也是"没跑偏"。

重复性：4D 地震的命门

这里有个绕不开的讲究：两回采集，必须尽可能"拍得一模一样"。 测线位置、设备、震源、数据处理流程，前后越一致越好——这叫采集的重复性。

为什么这么较真？因为你靠的是"相减"找变化。要是两回采集本身就位置错了开、参数换了样，相减出来的差异里，混进去的到底是 CO₂ 惹的、还是你自己两回没对齐惹的，就分不清了。重复性一差，真信号就被噪声糊住。所以说，4D 地震的功力，一半在"拍"，一半在"拍得准"。怎么把重复性做上去、再把差异里那点 CO₂ 信号干干净净抠出来，每一步都是独立的工程学问，值得单独说道——文末有份研究可以领。

Sleipner：把这套办法用出经典的地方

说到时移地震监测 CO₂，绕不开挪威北海的 Sleipner。这里从 1996 年就开始把从天然气里分离出来的 CO₂，注入一套深部咸水层里封存，是全球最早的工业级 CO₂ 地质封存项目之一。工程上先用注入前的地震数据打底，之后隔几年就回原地重复一次三维地震——正是靠这套多期时移对比，那团不断长大的 CO₂ 羽流，被成像成一组醒目的反射，一年年怎么扩展、怎么被盖层兜住，看得明明白白。

Sleipner 之所以成了教科书级的案例，恰恰因为它把"注入前打底 → 多期重复 → 差异成像定羽流"这条路，走得又长又扎实。

说到底

4D 地震监测 CO₂，巧就巧在一个"变"字：CO₂ 钻进孔隙、替换掉原有流体，岩石的纵波速度、反射振幅、声波阻抗跟着变——地震波于是"看见"了它；再拿不同时期的数据一层层相减、做差异成像，那团看不见的羽流，范围和去向就被圈了出来。它的命门也只有一个——两回采集必须够"重复"，否则真信号会被糊掉。看懂了"时移"这两个字，也就摸到了 CO₂ 封存"看得见、管得住"的门道所在。
