大温差固井水泥浆技术现状与配方路线研究报告

报告编号： OGA-A-002

委托方：经纬智汇信息咨询有限公司　|　赛道：油气钻完井工程技术—固井材料与工艺集群　|　报告等级：A级专题　|　用途：内部参考　|　数据截至：2026年6月

摘要

大温差固井水泥浆是深层超深层井、地热井、稠油热采井、深水井固井的共性瓶颈技术，其本质矛盾是"一浆两用"——同一套水泥浆须在低温段（顶部）防超缓凝、强度快速发展，在高温段（底部）防闪凝、抗强度衰退。当前全球最高水平已实现210℃温差、240℃循环温度下稠化时间线性可调，中国与三大国际油服在主体性能上已基本"并跑"，差距集中在高端外加剂的超高温长期稳定性、超大温差（>100℃）配方鲁棒性与成本。

技术突破有三条主线：①宽温域有机-无机杂化缓凝剂/温度响应型大温差早强剂（水滑石LDH插层、石墨烯插层、EDTA螯合体系）；②防强度衰退的硅质材料粒度级配优化（6μm超细结晶硅）；③非波特兰体系（磷铝酸盐、地聚合物）对200℃以上超高温与抗CO₂场景的替代。

市场由深地工程、地热能开发、稠油热采"三驾马车"驱动。全球油井水泥外加剂市场2023年约9.3亿美元、2032年约12亿美元（CAGR 2.84%）；全球固井服务市场2024年约105.9亿美元、2032年约182.3亿美元（CAGR 7.49%），超深井固井是增速最快细分。建议企业以"宽温域缓凝剂+大温差早强剂"复配体系为研发立项核心，优先推进国产化降本，并前瞻布局地热/CCUS长封固段的非波特兰体系。

核心发现

• 大温差是"长封固段+高地温梯度"的必然产物。 当一次封固段长达数千米时，水泥浆顶底温差可超过100℃。顺北4井φ193.7mm+φ206.4mm尾管回接固井一次封固段长5693m、上下温差约105℃；万米级深井（如深地塔科1井，2025年2月20日以10910m完钻、井底地层温度超过210℃、钻井设备承受145MPa超高压）封固段顶底温差可超过200℃。这是大温差固井区别于普通高温固井的根本特征。

• 核心技术矛盾是缓凝剂的"温度敏感性"。 缓凝剂加量按高温段设计则低温段超缓凝（顶部水泥石长期不凝、强度发展慢、易气窜、环空带压）；按低温段设计则高温段闪凝（稠化时间过短、施工风险高）。解决路径是降低缓凝剂温度敏感性，使稠化时间在宽温域内"线性可调"。

• 高温强度衰退（strength retrogression）有明确机理与成熟对策。 110℃以上C-S-H凝胶转变为高碱度α-C₂SH晶相，强度下降、渗透率上升；掺加35%–40%硅质材料将CaO/SiO₂比降至接近1.0，生成托贝莫来石与硬硅钙石可稳定强度。但研究证实硅粉并非万能——在200℃长期养护下，6μm超细结晶硅才是稳定力学性能的关键。

• 中国已形成自主大温差水泥浆体系并实现现场应用。 渤海钻探研制的MgAl-EDTA-LDH大温差早强剂，配套体系在240℃稠化时间509min、最大温差210℃、低温段（30℃养护6天）抗压强度仍>7MPa；中石油第二代韧性水泥耐温240℃，240℃水泥石28天抗压强度>50MPa。

• 三大国际油服以"产品平台化+非波特兰体系"领先高端。 哈里伯顿ThermaLock（磷铝酸盐水泥，抗CO₂与酸，经验证适用温度约140°F至700°F、超650°F推荐使用）、斯伦贝谢ThermaSTONE（343℃保持抗拉强度6个月以上）与EcoShield地聚合物体系、贝克休斯XtremeSet（>250°F HP/HT）与DeepSet（深水低温早强）构成覆盖低温到超高温的完整谱系。

• 前沿方向集中在纳米改性、智能响应外加剂、绿色地聚合物与数字化配方设计。 纳米SiO₂兼具填充与火山灰活性双效；热增稠聚合物（HTP）实现48–148℃随温升黏度不降；地聚合物体系（SLB EcoShield，2023年3月推出）减碳达85%、有潜力每年减排500万吨CO₂（相当于减少110万辆汽车）。

一、定义、应用场景与技术挑战

1.1 定义

大温差固井水泥浆（Wide Temperature Range / Large Temperature Differential Cement Slurry）指在同一口井的一次固井作业中，因封固段跨越很大温度区间，要求同一套水泥浆体系同时满足：低温段（井筒上部/返高位置）不超缓凝、强度正常发展；高温段（井底）稠化时间足够施工安全、且水泥石长期强度不衰退；上下段抗压强度均匀发展；稠化时间可控可调。行业通常以封固段顶底温差≥40–50℃作为"大温差"门槛，>100℃为"超大温差"，是当前技术攻关焦点。

1.2 应用场景

• 深层/超深层井：井深>6000m（超深井）、>9000m（特深井），地温梯度叠加长封固段造成大温差。中国深层、超深层油气资源量达671亿吨油当量，占油气资源总量的34%，其中塔里木盆地8000米以深油气资源占全国总量的52.7%，是主战场。
• 地热井/干热岩井：井底高温（干热岩定义温度>180℃），但浅部低温段长，温差巨大。青海共和盆地GR1井井底温度达236℃。
• 稠油注蒸汽热采井（SAGD/蒸汽驱）：水泥环须先在低温下固化，再承受150–350℃注汽高温的交变热应力。辽河杜84块兴Ⅵ组蒸汽腔温度150–250℃。
• 海洋深水井：海底泥线段低温（约4℃）+ 井底高温，温差跨度极大。
• 长封固段固井：尾管回接、超长水平井等一次封固数千米。

1.3 技术挑战（机理）

• 上部低温段过度缓凝：缓凝剂温度敏感导致顶部水泥石强度发展慢、长期不凝，形成气窜通道、环空带压。
• 下部高温段稠化时间过短/水泥石强度衰退：高温加速水化导致闪凝；C-S-H相变导致强度倒退。
• 抗压强度上下不均：顶部偏弱、底部经历衰退，整体密封完整性差。
• 沉降稳定性差：高温使水泥浆减稠分散，固相沉降、析出游离液，形成"灌肠"风险（环空堵塞）。
• 顶替与候凝矛盾：长封固段顶替效率与候凝时间难以兼顾。

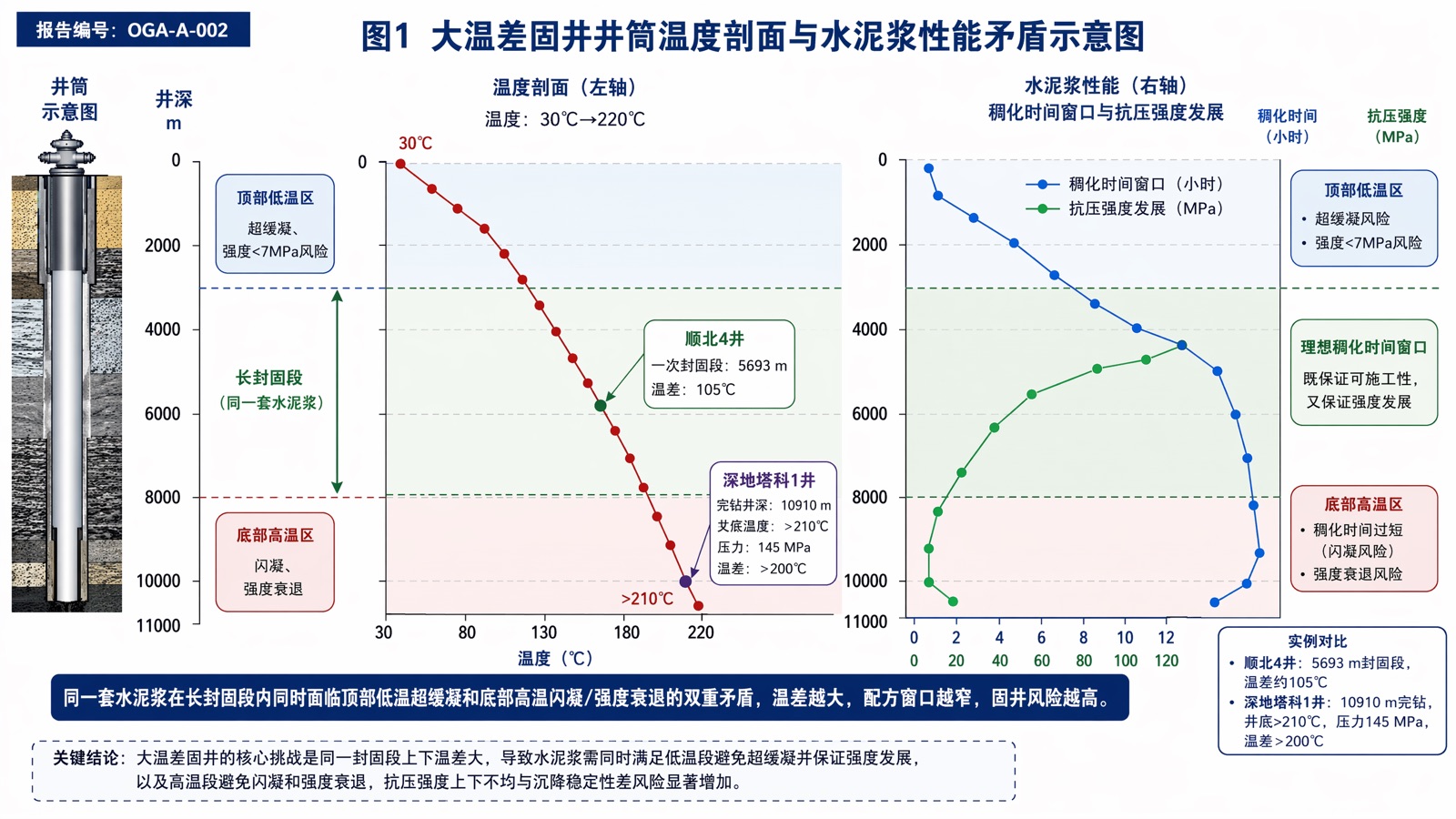

!图1：大温差固井井筒温度剖面与水泥浆性能矛盾示意图 *图1：大温差固井井筒温度剖面与水泥浆性能矛盾示意图*
