弹韧性（柔性）水泥抗交变载荷性能研究

——油气固井水泥环完整性的关键材料技术专题

阅读说明：本报告采用"结论后置"结构，先铺陈技术原理、数据证据与竞争对标，再在末章给出结论与行动建议。报告中"图"已按正文上下文配置为正式可视化图表，"表"直接给出数据。正文不标注文献来源，完整文献与可信度评级见配套《参考文献汇总》。

内容摘要

弹韧性水泥（含弹性水泥、柔性水泥、韧性水泥、弹塑性水泥等相关概念）是为解决油气井水泥环在交变载荷下开裂、产生微环隙与气窜而发展起来的一类特种固井材料。随着非常规油气体积压裂、地下储气库注采交替、稠油热采高温循环、CCUS 注入井冷热循环、深层超深层高温高压（HPHT）固井等场景的规模化推进，传统脆性 G 级水泥"高抗压强度即合格"的设计范式已无法满足井筒全生命周期完整性要求，弹韧性水泥由"可选优化项"转变为"必选保险项"。

本报告系统梳理了弹韧性水泥的概念辨析、四代增韧技术演进与关键力学评价体系；基于储气库、多级压裂、SAGD 热采、CCUS 注入、地层蠕变五类典型工况，剖析了水泥环"收缩微环隙—微裂缝萌生—塑性应变累积—气窜通道贯通"的失效机理链条；对标了斯伦贝谢（SLB FlexSTONE）、哈里伯顿（Halliburton ElastiCem/LifeCem）、贝克休斯（Baker Hughes Set for Life 家族）三大国际油服巨头与中石化、中石油、安东等中国主体的技术体系、产品矩阵与专利布局；覆盖纳米增韧、自修复协同、地聚合物、深层高温弹韧保持等前沿动态；给出全球固井服务市场规模区间（88–182 亿美元）及竞争格局判断。

核心结论是：弹韧性水泥的技术现状受制于"性能—成本—耐温"三角难以兼顾，中国已基本实现工程国产化但特种纤维、弹性微珠、高端胶乳等关键材料仍部分受制于人，抗交变载荷疲劳寿命评价标准全球尚未统一。报告据此提出分阶段（0–12 个月选型立项 / 1–3 年研发攻关 / 3–5 年标准与生态）的决策建议与触发阈值，供企业立项、选型与研发投资参考。

第一章 引言：为什么交变载荷下的水泥环完整性成为行业焦点

1.1 问题的提出

固井是连接钻井与生产的关键工序，其核心使命是在套管与地层之间建立一道永久性的层间封隔屏障。这道屏障由水泥环承担，其完整性直接决定一口井是否会发生环空带压、层间互窜、套管损坏乃至报废。长期以来，行业对水泥的核心要求集中于"抗压强度"——只要候凝后抗压强度达标，固井即被认为合格。

然而，井下水泥环并非处于静载环境。从射孔的瞬时冲击，到多级压裂的反复加压泄压，再到注水/注气/注蒸汽的注采交替、热采的高温循环、储气库的周期性注采、CCUS 注入井的冷热交替——水泥环在井的全生命周期中持续承受交变载荷（cyclic loading）。脆性的硅酸盐水泥石在这种循环应力下会逐渐产生塑性应变累积、微裂缝萌生与扩展，最终在套管—水泥界面形成微环隙与气窜通道。这正是大量油气井在投产数年后出现环空带压的根本原因。

由此，行业的认知发生了根本转变：衡量固井质量不能只看抗压强度，必须引入弹性模量、抗拉强度、断裂韧性与抗交变载荷疲劳寿命等"力学完整性"指标。能在交变载荷下保持完整、与套管协同变形而不破裂的水泥，被统称为"弹韧性水泥"。

1.2 研究的现实紧迫性

三组事实凸显了本专题的紧迫性：

其一，非常规油气已成增产主力，而其固井工况最为严苛。 深层页岩气（3500–5000 m）约占四川盆地天然气资源量的 80%，是未来 5–10 年增产的资源基础。水平井大型体积压裂使套管内压大幅波动，对水泥环的抗交变能力提出极高要求。

其二，"双碳"目标催生 CCUS 与储气库建设浪潮。 CO₂ 注入井面临冷热循环（注入温差可达 100°C）叠加碳酸侵蚀的双重挑战；地下储气库注采交替使井筒反复加卸载。这两类场景对水泥环的弹韧性、抗腐蚀性与长期密封性提出复合要求。

其三，井筒完整性事故的隐性成本巨大。 一旦水泥环失效导致环空带压，后续的治理、套损修复乃至提前弃井的成本，通常远超弹韧性水泥的增量投入。这使弹韧性水泥的经济逻辑从"成本项"转为"风险保险项"。

1.3 报告范围与方法

本报告聚焦油气固井领域的弹韧性水泥技术，研究范围涵盖：概念体系与发展脉络（宏观）、增韧技术路线与力学评价体系（中观）、材料配方与力学性能（微观）三个层次；地域上采取全球视野，重点对标国际三巨头并梳理中国国产化进展；时间上贯通过去（技术起源）、现在（竞争格局）、未来（前沿趋势）。研究方法以权威学术文献（SPE/OnePetro、SCI 期刊）、厂商技术资料、行业研究机构报告与国内外标准规范为信息来源，采用定性分析与定量数据相结合的方式展开。

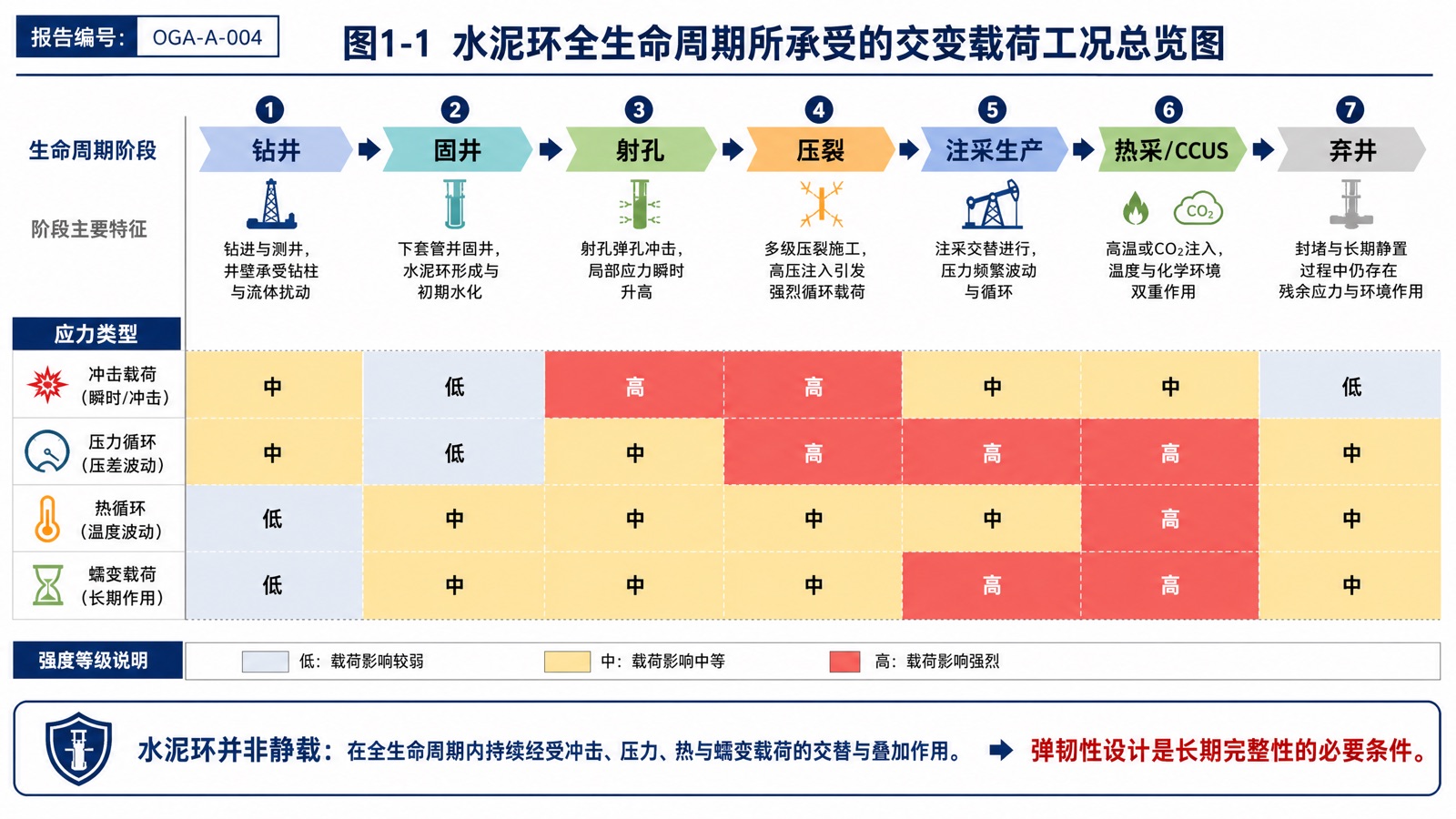

*图1-1 水泥环全生命周期所承受的交变载荷工况总览图*

第二章 现状篇：概念辨析、技术演进与评价体系

2.1 概念辨析：弹性、柔性、韧性、弹塑性的区别与联系

"弹韧性水泥"在工程实践与文献中是一组相关但侧重不同的概念集合，准确区分有助于选型决策。

弹性水泥（Elastic Cement）/弹性水泥环：核心指标是低杨氏模量（即高弹性形变能力）。其设计目标是让水泥环在围压与套管内压变化时，能与套管同步弹性变形而不破裂，变形可恢复。弹性侧重"软"——模量低、可逆变形区间大。

柔性水泥（Flexible Cement）：国际油服商商品名最常用语（如 FlexSTONE、CemFIT Flex）。强调水泥环"比所封固的地层更柔"，从而能适应钻完井—生产—弃井全周期的应力变化而不失效。柔性概念偏工程语境，本质仍是低模量 + 高变形能力。

韧性水泥（Tough/Ductile Cement）：强调断裂韧性、抗冲击韧性与抗折强度。通过纤维、橡胶颗粒吸收冲击能量、桥联阻裂，使裂缝即便萌生也难以快速扩展。韧性侧重"抗断"——吸能、阻裂、抗冲击。

弹塑性水泥（Elastoplastic Cement）：强调受压前期发生塑性变形、后期发生弹性变形的复合能力（国内安东等体系表述）。其设计意图是先以塑性变形"让位"消耗能量，再以弹性变形"回弹"维持密封。

四者的本质区别可归纳为两个维度：变形能力维度（弹性/柔性偏此，以低杨氏模量、较高泊松比为表征）与抗断能力维度（韧性偏此，以高抗拉/抗折强度、高断裂韧性、高冲击韧性为表征）。工程实践中，单一维度往往不足以抵抗复杂交变载荷，因此主流体系多为"弹性 + 韧性"协同的复合体系，统称弹韧性水泥。

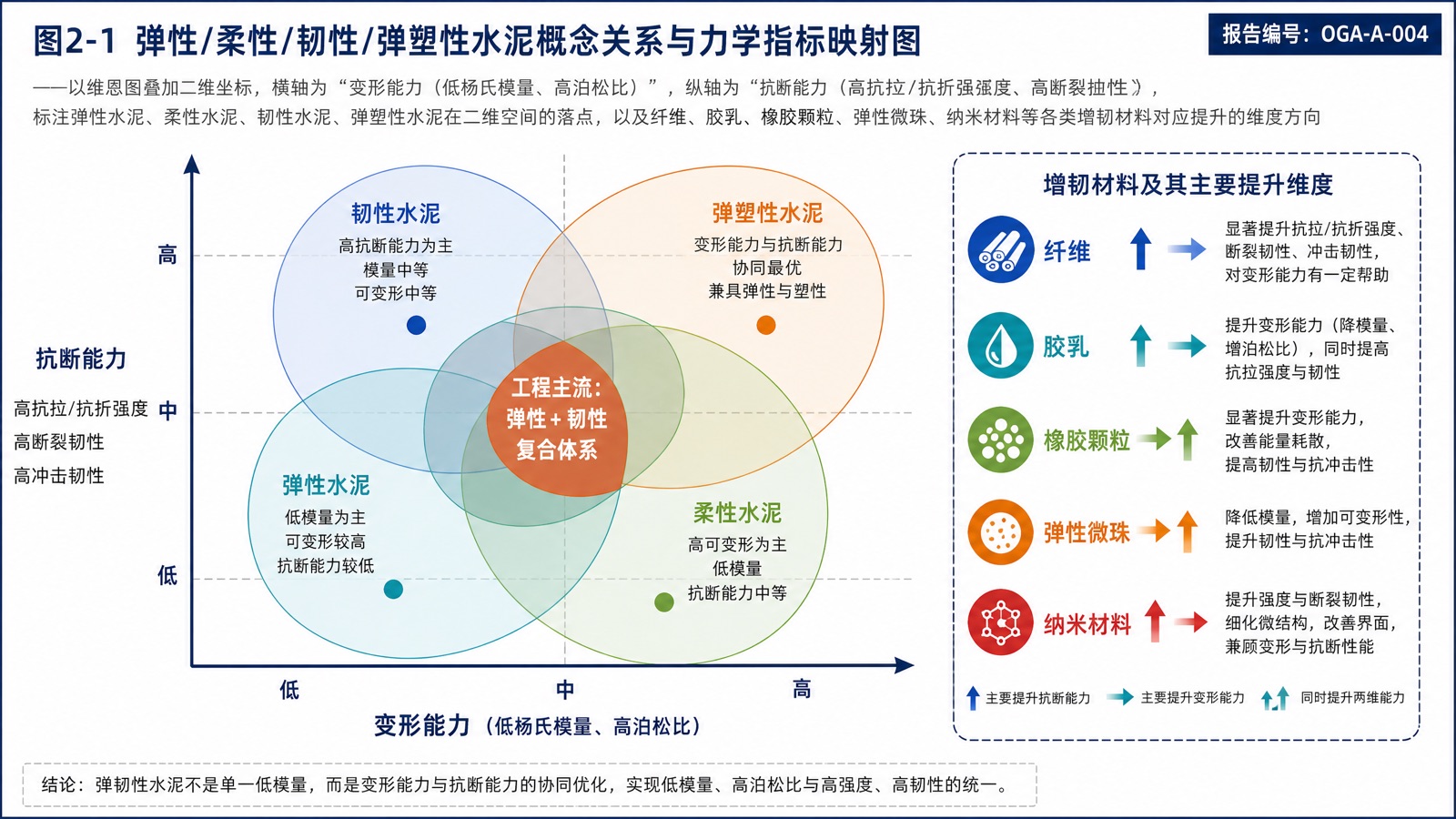

*图2-1 弹性/柔性/韧性/弹塑性水泥概念关系与力学指标映射图*

2.2 增韧技术路线的四代演进

弹韧性水泥的发展是一部"从单一抗压到多维力学"的认知升级史，可划分为四代。

第一代：脆性硅酸盐水泥（1950s 起）。 以 API Class A–H 油井水泥为代表，针对静载工况设计，以抗压强度为唯一核心指标。这一阶段水泥石是典型的脆性材料，抗拉强度仅为抗压强度的约 1/10，先天易裂。2007 年 Garnier 等学者明确提出"单独以抗压强度衡量水泥胶结能力是不充分的，应引入弹性模量与破坏准则进行力学评价"，标志着评价范式开始从"强度导向"向"力学完整性导向"转变。

第二代：胶乳/聚合物改性（1980s–2000s）。 苯丁橡胶（SBR）乳液成为应用最广泛的增韧剂。胶乳颗粒在水泥水化过程中成膜，填充孔隙、连接裂缝、吸收应力，在提高韧性的同时改善孔隙结构、增强防气窜能力。聚合物改性使水泥石从纯脆性向"准韧性"过渡。

第三代：纤维与橡胶颗粒/弹性微珠（2000s–2010s）。 聚丙烯纤维、碳纤维、玻璃纤维、晶须等通过桥联阻裂吸收裂缝扩展能量；橡胶颗粒与弹性微珠作为柔性相，在受力时可逆变形、吸收应变能、降低整体模量。这一代的标志是"纤维 + 胶乳 + 橡胶"多元复合，形成三维增韧网络，弹性与韧性首次实现工程化协同。国际三巨头的主力弹性/柔性水泥体系（FlexSTONE、ElastiCem、DuraSet）均在这一阶段定型。

第四代：纳米改性、多尺度协同与自修复融合（2010s 至今）。 纳米 SiO₂、石墨烯氧化物（GO）、碳纳米管（CNT）在纳观尺度桥接微裂缝、细化孔隙、增强界面，与介观的微珠/纤维、宏观的橡胶相形成"纳观—介观—宏观"跨尺度共轭增韧。同时，自修复技术（烃敏/水敏膨胀颗粒、微胶囊封堵）与弹韧性融合，使水泥环从"被动抗裂"升级为"主动+被动"双重防窜。这是当前研发的最前沿。

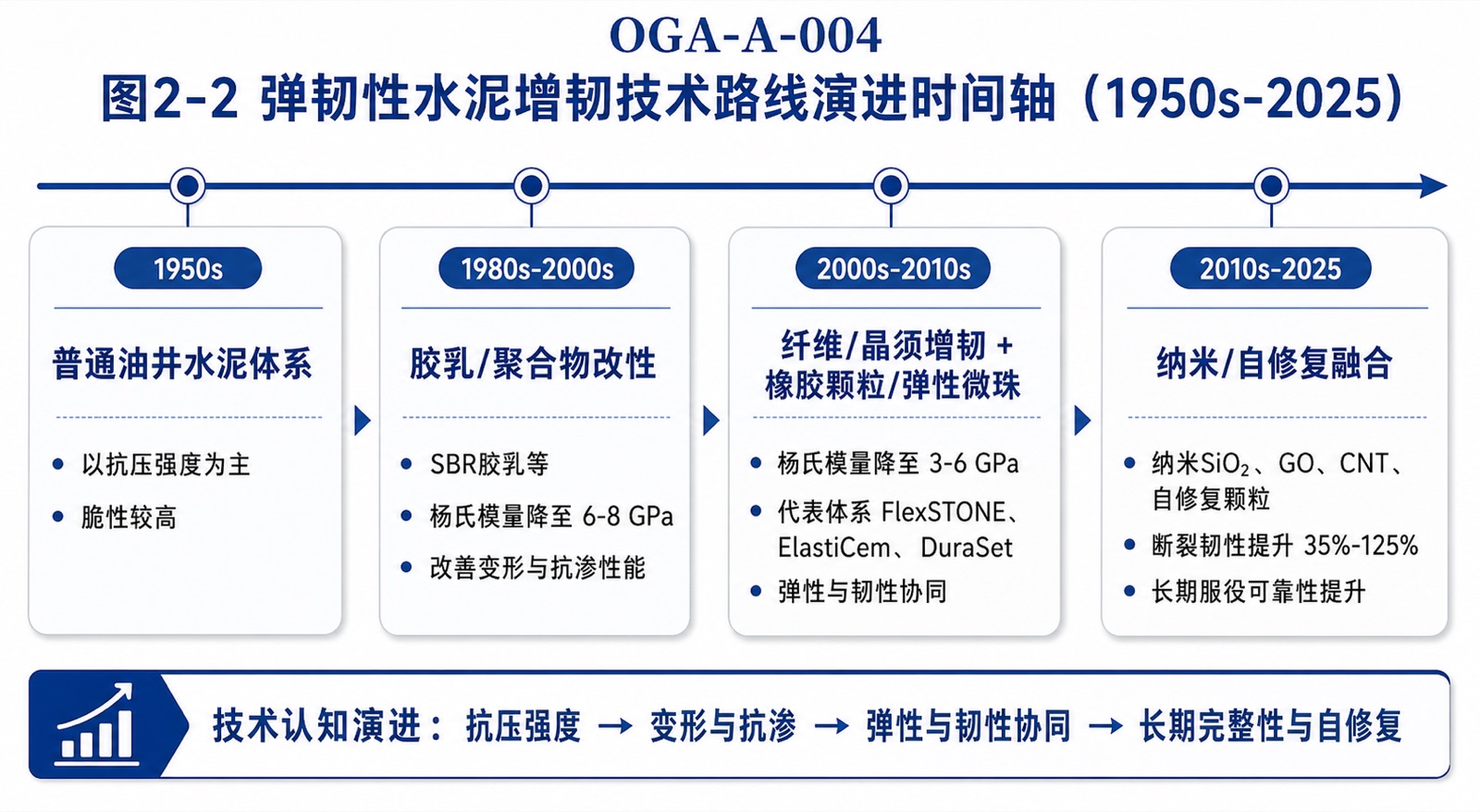

*图2-2 弹韧性水泥增韧技术路线演进时间轴（1950s-2025）*

2.3 关键力学性能指标与评价方法

抵抗交变载荷的能力需要一套完整的力学指标体系来表征，单一抗压强度远远不够。

#### 2.3.1 核心力学指标体系

#### 2.3.2 三层评价方法

第一层：实验室力学测试。 包括单轴/三轴压缩、循环加卸载试验（通过应力—应变滞回曲线观察塑性应变累积与耗散能变化）、巴西劈裂抗拉、三点弯曲抗折与断裂韧性测试。循环加卸载是评价抗交变载荷的核心手段——滞回环面积反映每次循环的能量耗散，塑性应变的逐次累积则预示疲劳损伤进程。

第二层：水泥环完整性物理模拟。 采用"套管—水泥环—地层"组合体大尺度装置，施加循环内压并实时检测窜气与渗透率变化。这类装置最早可追溯至 1993 年 Jackson 等建立的循环内压窜气检测方法，至今仍是评价防气窜能力的权威手段。

第三层：力学模型与有限元（FEA）分析。 解析模型多基于厚壁圆筒（Lamé 方程）推导套管—水泥环—地层组合体的应力分布；数值模型则采用三维热—流—固耦合 FEA，引入塑性应变累积（PEEQ）与界面脱粘准则。研究普遍发现：高杨氏模量、低泊松比的水泥更易在交变载荷下产生塑性变形与微环隙；同时，解析模型给出的结果通常比数值模型更为保守，工程选型时需结合两者。

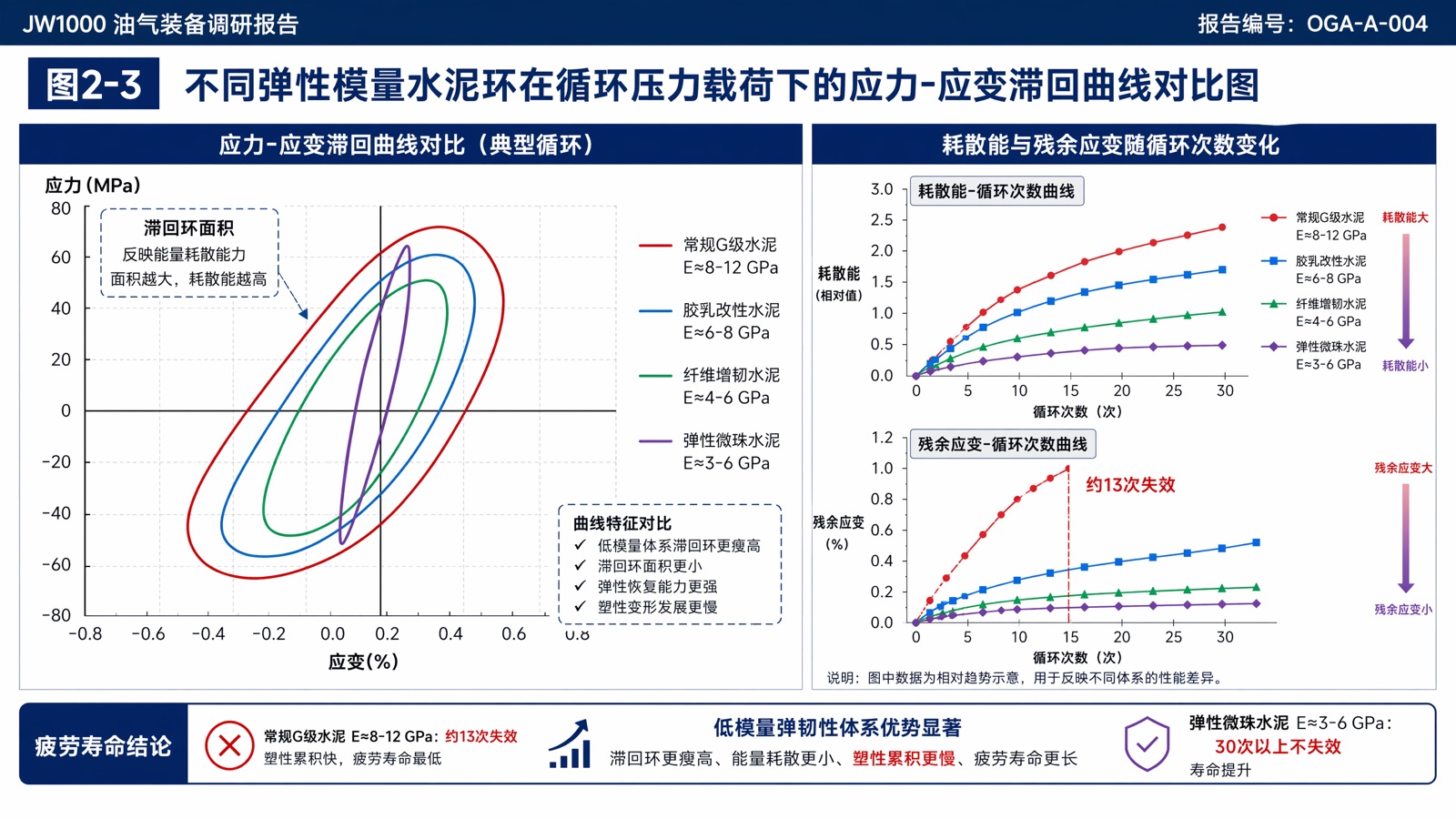

*图2-3 不同弹性模量水泥环在循环压力载荷下的应力-应变滞回曲线对比图*
