盐膏层/盐水层固井技术专题研究

经纬智汇信息咨询有限公司 · 深度调研报告

摘要

盐膏层/盐水层固井是制约全球深层、超深层油气勘探开发的"卡脖子"技术之一，其本质是在岩盐塑性蠕变、膏盐化学溶蚀、高压盐水侵扰、复合盐膏互层四重地质极端条件下，实现套管保护与水泥环全生命周期密封完整性的工程难题。从市场看，全球固井服务市场2025年规模约110亿美元，并以约5.3%的复合增速向2030年的142.7亿美元演进；其中超深井固井是增速最快的细分（8.6% CAGR），盐膏层固井正是这一细分中技术壁垒最高、价值密度最大的核心赛道。

技术层面，本报告确认四点核心判断：

• 盐岩蠕变诱发的非均匀套管挤毁与水泥环微环隙，是盐膏层固井失效的首要机理，单纯加厚套管/提高钢级的"硬抗"路线成本高且效果不保证，行业正转向"弹韧性低弹模水泥 + 固体可膨胀管（SET）+ 微膨胀补偿"的协同防控路线。
• 抗盐降失水剂、抗盐分散剂、抗盐缓凝剂的分子结构设计（AMPS/AM/SSS 共聚 + 纳米改性）是抗盐水泥浆体系的"芯片级"环节，也是国产化替代最具突破价值的方向。
• 饱和盐水水泥浆 + 抗硫酸盐（HSR）水泥 + 降碱增惰防腐体系，是应对盐溶蚀与 CO₂/H₂S 复合腐蚀的成熟技术组合，但超深井超高温高压（HTHP，>200℃）下的长期耐久性仍是全球性瓶颈。
• 自愈合/智能水泥与地质聚合物（非波特兰水泥）是面向"盐层蠕变—气窜—碳封存"长期密封的前沿方向，目前处于工程示范与早期推广阶段，尚未大规模替代波特兰水泥。

竞争格局上，Halliburton、SLB（斯伦贝谢）、Baker Hughes 三大一体化服务商控制全球固井收入逾65%，在抗盐专用水泥系统（SaltShield、SALTBOND、DuraSet）与自愈合水泥（CemFIT Heal）上形成专利壁垒；中国"三桶油"体系（中石油川庆钻探/西部钻探/渤海钻探、中石化、中海油服 COSL）依托塔里木库车山前、四川盆地、深地工程，在超深井固井装备与特种水泥浆上实现并跑甚至领跑（如中石化创下水泥浆应用密度世界纪录2.78 kg/L、深地塔科1井10910米）。

决策结论后置于第八章：经纬智汇建议客户以"抗盐弹韧性自愈合水泥 + 抗盐外加剂国产化"为研发主攻方向，以"盐岩蠕变段选弹韧性低弹模体系、膏盐侵蚀段选HSR防腐体系"为选型准则，以"超深井细分高增长 + 国产替代窗口"为投资逻辑。

一、行业与地质背景：盐膏层固井的战略意义

1.1 战略地位：深层超深层是中国油气的主战场

深层、超深层油气已成为中国油气资源接替的战略核心。据全国油气资源动态评价数据，全国深层、超深层油气资源量671亿吨油当量，占油气资源总量的34%，而目前仅探明约30亿吨油当量，勘探程度极低、潜力巨大。中国石油在塔里木盆地8000米以深已打成井超140口，在新疆和四川的6000—9000米深度已发现1个10亿吨级大油田和3个万亿立方米级大气区，8000米以深领域剩余资源量达174亿吨油当量，主要分布在塔里木盆地库车山前、准噶尔盆地南缘、四川盆地川中古隆起北斜坡。

盐膏层固井之所以具有战略意义，源于三点：

• 盖层属性：盐岩（halite）因极低渗透性和塑性，是世界级油气藏的优质区域盖层（如里海 Kashagan 盖层为中二叠页岩与晚二叠盐、巴西/西非盐下油藏被厚盐层封盖），盐下油气往往规模巨大；
• 完整性枢纽：盐膏层段固井质量直接决定井筒全生命周期完整性，一旦套管挤毁或水泥环失封，修复成本极高甚至导致弃井；
• 增长拉动：超深井数量快速增长，而几乎所有塔里木库车山前、四川、中东、里海、巴西深井都必须穿越盐膏层，使盐膏层固井成为高价值刚需。

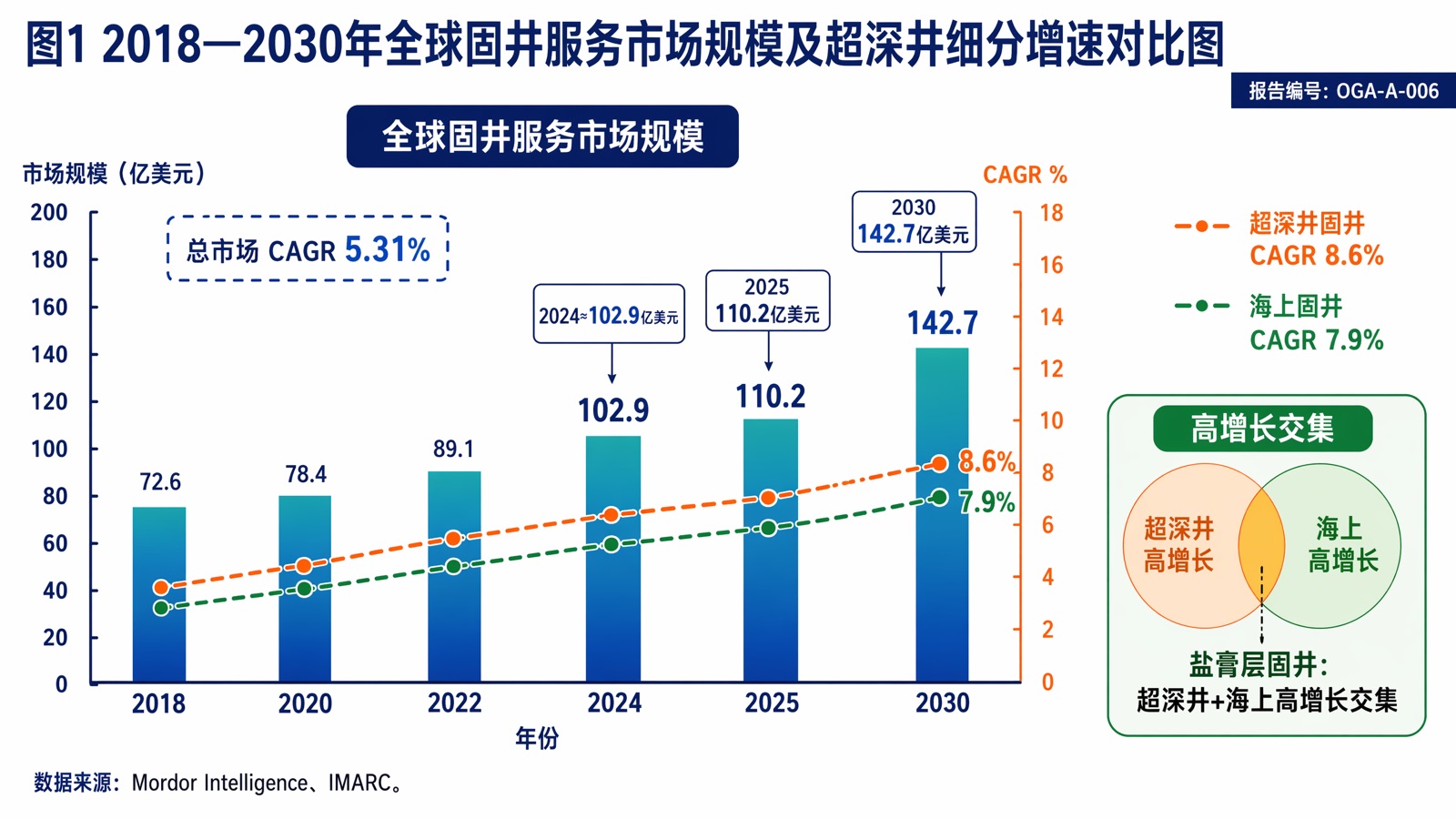

*图1：2018—2030年全球固井服务市场规模及超深井细分增速对比图*

1.2 典型盆地盐膏层地质特征对比

盐膏层在全球主要含油气盆地广泛发育，地质特征差异显著，直接决定固井技术选型。

表1：国内外典型盆地盐膏层固井参数与难点对比表

地质难点的全球共性在于：盐"像流体一样行为"——既可因井周应力失衡蠕入井筒（creep），也可作为整体盐体在地质应力下流动（flow），二者都对套管与水泥环构成长期威胁。

二、技术原理与体系剖析

2.1 地质难点的力学—化学机理

#### 2.1.1 盐岩塑性蠕变与套管挤毁

岩盐在高温高压下表现为黏塑性流动。井眼钻开后改变了井周原始应力场，盐岩为释放应力差而向井筒蠕动，对水泥环、进而对套管施加随时间增大的载荷。对伊朗 Gachsaran 盐进行三轴蠕变试验并以 ABAQUS 模拟的研究发现，完井后约7年盐层外部压力接近翻倍后趋于稳定，套管失效概率随之渐增；蠕变使盐"流向相邻材料"，在水泥环上产生高接触压力再传递至套管。

盐蠕变对套管形成三种载荷机制（据 Tenaris/Eni 全尺寸试验）：①均匀载荷；②非均匀载荷；③剪切载荷。巴西深水油田研究表明，非均匀地应力在固井完成瞬间即施加于水泥环并传递至套管，套管内壁应力随蠕变持续增大；增加套管壁厚可降低盐层段套管应力。中国学者亦发现盐膏层蠕变产生的非均匀外挤载荷是套管损坏主因，而水泥环缺陷会显著放大套管变形风险。

关键工程教训：水泥环的塑性变形会在套管—水泥、水泥—地层界面形成微通道（micro-channels），这正是长期气窜/盐水窜的根源。因此盐膏层固井的目标不是"越硬越好"，而是"既能传递/吸收盐载荷、又能保持界面密封"。

#### 2.1.2 膏盐溶蚀与 CO₂/H₂S 复合化学腐蚀

石膏（CaSO₄·2H₂O）、硬石膏（CaSO₄）遇水（尤其是欠饱和钻井液/水泥滤液）溶解，造成井径扩大形成"大肚子"、固井封固质量下降。化学侵蚀机理上，高温下 CO₂ 与 H₂S 耦合腐蚀机制明确为：H₂S 腐蚀生成二水石膏和钙矾石，导致水泥石膨胀开裂；CO₂ 腐蚀生成 Ca(HCO₃)₂ 造成钙离子流失、强度下降、渗透率上升；二者共同作用加剧水化硅酸钙（C–S–H）凝胶结晶化，存在成倍叠加效应，且 CO₂ 是主导因素。Kashagan 油田 H₂S 含量高达19%，正是硫化物应力开裂（SSC）导致其管线与井下管材失效的根源。

#### 2.1.3 高压盐水层

复合盐膏层中常夹高压盐水层，压力系数高、规律性差。塔里木 KeS132-1 井四开在库姆格列木群钻遇高压盐水，实测折算地层压力当量密度达2.63 g/cm³，通过控压放水23天累计放水540.9 m³，将等效地层压力系数逐步降至2.54 g/cm³后方可安全作业，期间须将钻头起至套管鞋内以防盐层蠕变卡钻。高压盐水对固井的挑战在于：液柱压力窗口极窄、易气窜/水窜、隔离液与盐水钻井液相容性要求高。

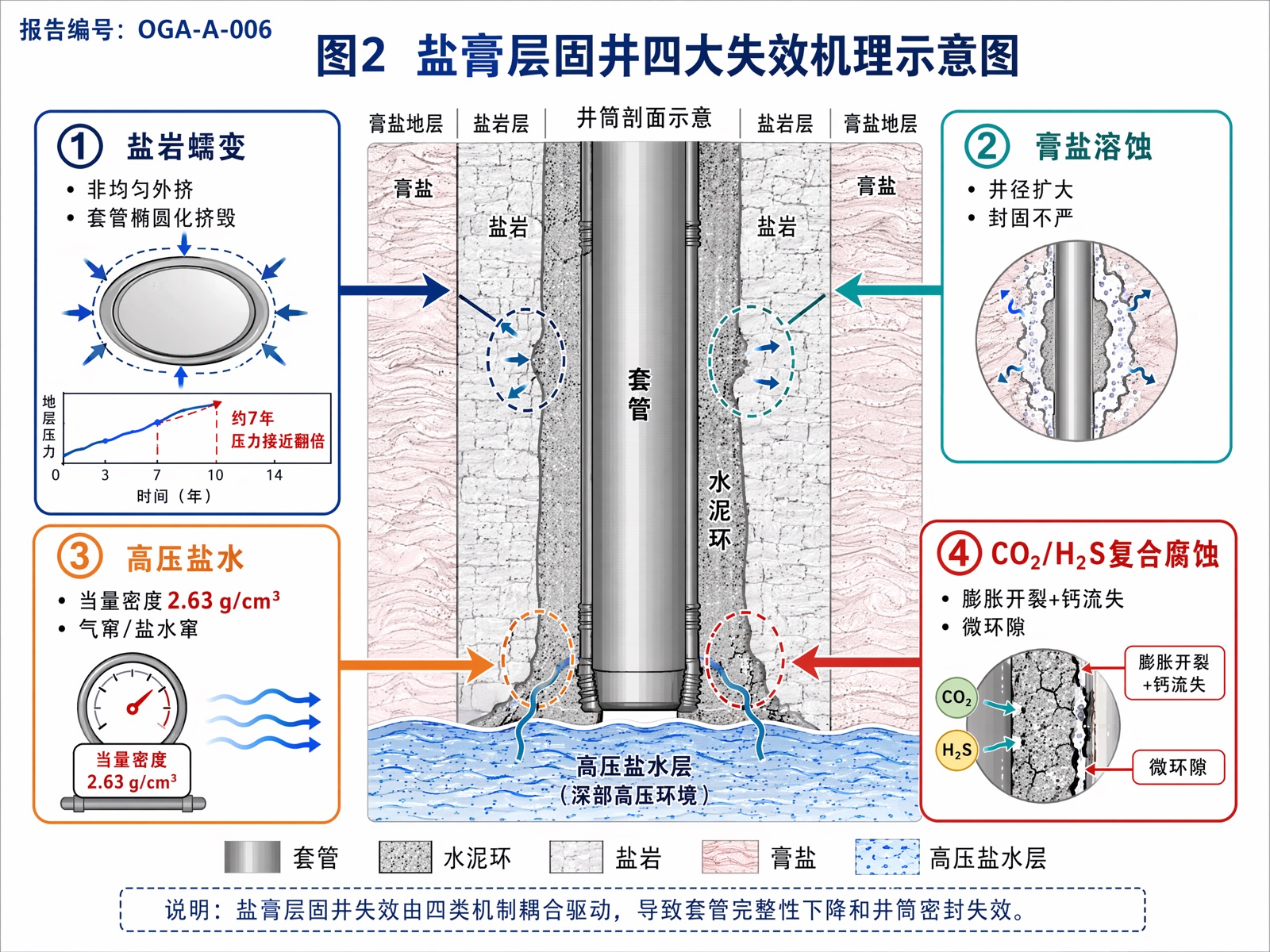

*图2：盐膏层固井四大失效机理示意图*

2.2 抗盐水泥浆体系与外加剂

#### 2.2.1 NaCl 的双重作用与饱和盐水体系

NaCl 在水泥浆中具有多重作用：作为分散剂改善流变、使水泥石凝固时膨胀从而增强与井壁/套管的胶结、抑制盐敏性页岩膨胀、并在高浓度下抑制巨厚盐层溶蚀、降低弹性模量（有利于吸收盐载荷）。

工程上 NaCl 加量分三档：10—18% 对稠化时间和初始强度影响较小；18—37% 则延长稠化时间、延迟初始强度发展。NaCl 在水中的饱和浓度约为水重的37.2%。饱和盐水水泥浆是穿越巨厚盐层的标准选择，可避免水泥滤液溶蚀盐层而破坏胶结。塔里木克深204井固井即应用了非标井身结构 + 饱和盐水钻井液体系。

但 NaCl 也带来副作用：高盐严重削弱常规降失水剂性能、延长稠化、减缓强度发展。因此抗盐外加剂是饱和盐水体系能否成立的关键。

#### 2.2.2 抗盐外加剂的化学结构与作用机理

表2：典型抗盐固井外加剂性能对比表

抗盐降失水剂机理要点：常规降失水剂在高盐环境下因离子屏蔽、分子链卷曲而失效；抗盐型通过引入磺酸基团（AMPS、SSS）提高耐盐离子屏蔽能力，并通过纳米改性（接枝纳米SiO₂）提升热稳定性（分解温度从约270℃升至约300℃）。抗硫酸盐侵蚀则依赖降低水泥中 C₃A（铝酸三钙）含量——HSR 高抗硫酸盐级要求 C₃A≤3%（MSR 中抗级≤8%），并通过掺加硅质材料/硅铝聚合物降低钙硅比、生成致密惰性晶相。针对石膏/硬石膏侵蚀的抗侵蚀外加剂核心是"降碱（降低游离 Ca(OH)₂）+ 增惰（提高水化产物化学惰性）+ 致密（降渗透率<0.001 mD）"。

#### 2.2.3 微膨胀/补偿收缩水泥应对蠕变与套管贴合

盐层蠕变要求水泥环既能补偿自身收缩、又能与套管/盐层紧密贴合以传递并均化载荷。微膨胀水泥（NaCl 膨胀、氧化镁/钙矾石膨胀、化学膨胀剂）通过凝固后体积微膨胀消除微环隙、提高界面胶结强度。中石化纳米液硅水泥即通过"限位支撑"作用将收缩率降低46%、界面胶结强度达2.6 MPa。这一思路与套管载荷防控形成闭环：膨胀+低弹模=既贴合又柔韧。

2.3 固井工艺与套管载荷防控

#### 2.3.1 双凝/分级固井与低密度—高密度协同

盐膏层封固段长、易漏失，常采用双凝水泥浆体系（上部低温快凝防窜、下部高温缓凝）与分级固井。中石化研发的封隔式分级注水泥器（水力扩张封隔器+分级注水泥器）已在塔里木盆地超深易漏失井应用100余口井，二级固井无漏失率提高90%，工具密封能力70 MPa、10%井径扩大率下环空封隔能力大于35 MPa。低密度防漏与高密度封盐协同，是窄密度窗口下穿越复合盐膏层的工艺主线；中石化防漏泡沫水泥浆密度可调1.10—1.60 kg/L、弹模4—8 GPa，解决低压漏失与浅层气窜。

#### 2.3.2 套管柱抗挤设计与非均匀载荷防控

防控路线有三：①被动硬抗——增加套管壁厚、提高钢级（如 V150），但减小内径、增加成本且效果不保证；②固体可膨胀管（SET）——以膨胀工具永久胀大金属管，用于完井、补贴、固井，应对盐膏层蠕变；③水泥环柔性化——空心微珠掺量15%—25%可吸收地层位移、将变形传离套管（试验显示颗粒/水泥质量比1:4 时 139.7 mm 套管仍可通过 99 mm 桥塞），配合"低弹模（5—7 GPa）、低渗透"防损伤水泥控制准则。行业共识正从"硬抗"转向"柔性吸能 + 局部增强"组合。

#### 2.3.3 顶替效率与盐水隔离液（spacer）设计

顶替效率是盐膏层固井质量的决定因素。中石化通过真三维固井顶替数值模拟（天河一号超算）量化了黏度差、密度差、居中度、排量的影响，将固井顶替效率从65%提高至95%。

盐水隔离液设计要点：①与盐水钻井液、水泥浆双向相容（避免混浆稠化/闪凝）；②清洗油基钻井液泥饼、改善二界面胶结；③合理密度梯次（先注隔离液后注冲洗液以发挥正密度差顶替+低密度冲洗刷壁）。胜利油田针对海水钻井液开发的新前置液经现场验证可缩短钻井液-水泥浆混浆段、明显改善环空二界面质量。CFD 模拟表明套管偏心度大于0.1 后顶替效率随偏心增大而降低，优化浆柱结构（隔离液+冲洗液组合）是关键补偿手段。

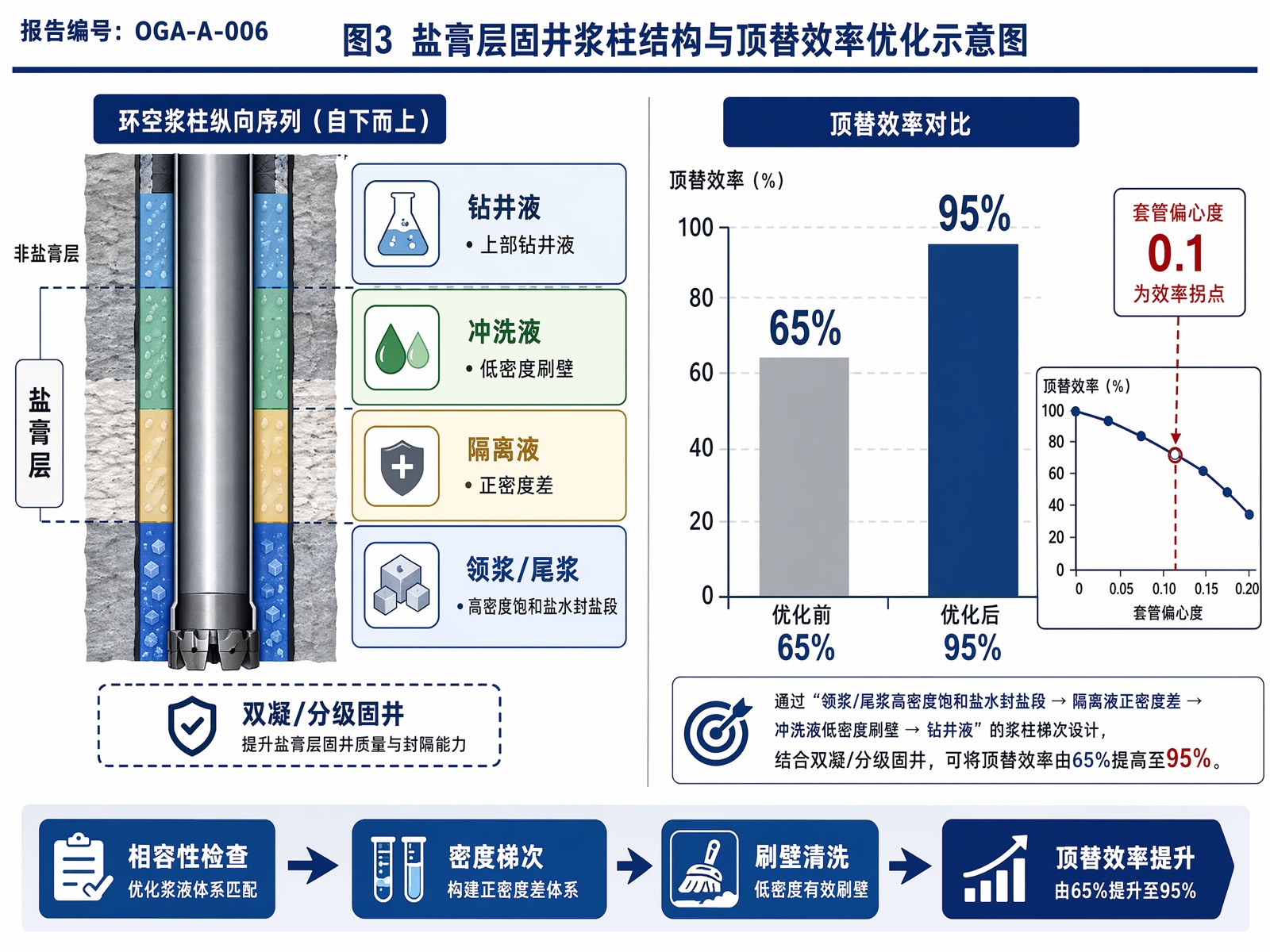

*图3：盐膏层固井浆柱结构与顶替效率优化示意图*
