固井质量评价（声幅 / 变密度 / 超声）技术对标研究

执行摘要

固井质量评价测井是油气井全生命周期完整性的"质检关口"。一口井能否安全生产、能否防止层间窜流与地下水污染、能否在弃置后长期密封，很大程度上取决于固井质量评价给出的判断是否准确。本专题以"声幅（CBL）—变密度（VDL）—超声"三大技术族谱为主线，完成全球竞争格局对标、技术深度剖析与决策建议。

经系统调研，本报告形成以下核心判断（结论后置部分另有完整论证）：

第一，技术主线已从声学走向多模态成像。 1960 年诞生的 CBL 声幅测井 + VDL 变密度，构成了沿用至今、成本最低、覆盖面最广的声学评价基础；但其"无方位分辨率、微环隙易误判、高声幅模糊"三大固有缺陷，使得超声脉冲回波（阻抗反演）与弯曲波 / 兰姆波（第三界面成像、固液气三态判别）成为深水、页岩气、CCUS 等高价值井的必选项。一切技术演进的根本驱动力在于一个无法回避的物理事实——所有固井评价测井都不能直接测量"水力封隔"本身，只能通过水泥的存在性与胶结状态间接推断封隔有效性。

第二，国际竞争格局由四大主导，国产实现"部分替代"但仍存代差。 斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）、威德福（Weatherford）四家主导全球高端市场，其中 SLB 凭借 Isolation Scanner 及新一代 PowerFlex / PowerEcho 弯曲波技术，在第二 / 第三界面定量评价上保持代差领先。国产阵营（中海油服 COSL、中油测井 CNLC、中石化经纬 / 石工院）已在超声脉冲回波与兰姆波评价上实现"可用并部分替代进口"，但在弯曲波三界面定量、轻质 / 泡沫水泥评价、智能解释平台上仍落后约一代。

第三，市场增量确定性来自能源转型场景。 固井质量评价依附于套管井电缆测井（cased-hole wireline）与固井服务两大母市场，全球电缆测井服务约 34 亿美元（2024，Global Industry Analysts 口径）、全球固井服务约 88 亿美元（2023，Grand View Research 口径）。CCUS 封存井、地热井、老井封堵（P&A）是未来确定性增量赛道。

三句话核心结论： - 技术层面——CBL/VDL 仍是基础刚需，但轻质 / 泡沫水泥评价与固液气判别是当前最大瓶颈，也是弯曲波与 AI 解释的主攻方向。 - 市场层面——固井评价依附套管井测井与固井服务两大母市场，CCUS / 地热 / P&A 是确定性增量。 - 决策层面——建议把"超声脉冲回波 + 弯曲波第三界面 + AI 辅助解释"作为对标主轴，重点跟踪国产兰姆波样机产业化与光纤 DAS/DTS 套后评价两条前沿曲线。

风险提示（详见第 06 章）：轻质 / 超低密度水泥评价不可靠、固液气界面判别失效、微环隙误判、解释标准不统一、国产高端换能器与弯曲波定量受制于人、国际巨头专利壁垒高（三大合计占筛选授权专利约 64%）。

01 · 调研背景与目标

1.1 调研缘起与问题意识

固井（well cementing）是在套管与地层之间的环空注入水泥浆、形成水泥环，以实现层间封隔（zonal isolation）、支撑套管、防止套管腐蚀的关键井筒工程。水泥环是油气井最重要的"隔离屏障"之一，其失效会直接导致层间窜流、油气泄漏、地下水污染乃至井喷事故。

然而，固井质量本身无法被肉眼观察或直接测量。行业必须依赖电缆测井（wireline logging）等间接手段，通过声波、超声等物理信号反演套管外水泥的存在与胶结状态。这就引出了本专题的核心问题意识：现有的声幅、变密度、超声等评价技术，各自能"看见"什么、看不见什么？谁的技术更先进？国产与国际差距有多大？未来应往何处突破？

更深层的驱动力在于一个长期被业界反复强调的物理事实——固井评价测井测量的是"水泥是否存在、是否与套管 / 地层胶结"，而非"环空是否真正实现了水力密封"。胶结良好不等于水力封隔有效，这一根本局限决定了固井评价技术几十年来始终在"逼近真相"的路上不断迭代。

1.2 核心调研问题

本报告围绕五个核心问题展开：

• 固井质量评价的技术现状如何？声幅、变密度、超声三大方法族谱的原理、能力边界与演进脉络是什么？
• 全球竞争格局如何？国际四大与国产玩家的旗舰工具如何对标？技术差距有多大？
• 市场规模与增长趋势如何？哪些场景构成确定性增量？
• 前沿技术（AI 解释、光纤监测、随钻评价）有哪些突破方向？核心瓶颈与专利壁垒在哪里？
• 对管理层、技术人员、投资方，应给出怎样的强决策建议？

1.3 调研范围界定

• 技术范围：以声幅（CBL）、变密度（VDL）、超声（脉冲回波 / 弯曲波 / 兰姆波）三大类电缆测井固井评价方法为核心，兼及扇区水泥胶结（SBT）、随钻声波、光纤 DAS/DTS 等关联技术。
• 地域范围：全球视野，国际对比与全球趋势并重，重点对标欧美三大油服与中国国产阵营。
• 时间范围：全时间轴，覆盖 1960 年 CBL 诞生至 2025—2026 年最新进展，并对未来 5—10 年作趋势预判。
• 颗粒度：宏观（市场 / 政策）+ 中观（竞争 / 标准）+ 微观（原理 / 参数 / 案例）多层次结合。

1.4 调研方法说明

本报告综合采用厂商官方技术手册与产品规格、SPE / SPWLA 等行业组织技术论文、市场研究机构报告（Grand View Research、Mordor Intelligence、Global Industry Analysts 等）、中文核心期刊文献（《石油钻探技术》《钻井液与完井液》《海洋石油》《石油机械》等）、国家 / 行业标准文件及专利数据库分析（基于 Lens.org 的专利图谱研究）多源信息交叉印证。所有关键数据均标注来源机构与年份；对存在口径差异的市场数据并列呈现并提示边界差异；对厂商 / 作者论断性表述（如"替代进口"）已明确标注，与独立核实的市场事实区分。

02 · 固井质量评价技术现状全景

2.1 技术定义与核心原理（白话版）

想象一根钢套管被水泥包裹在岩石钻孔中。如果水泥与套管紧密胶结，敲击套管时它"敲不响"（振动被水泥迅速吸收）；如果套管与水泥之间是空的或充满液体，套管就能像钟一样自由振动、"敲得很响"。固井评价测井的全部原理，本质上就是用各种声学 / 超声手段去"敲"套管，并从回声中判断套管外面到底是水泥、是液体还是气体，以及它们与套管贴合得有多紧。

围绕这一核心，需要先明确几个基础概念（依据 GB/T 28911-2012《石油天然气钻井工程术语》与 SY/T 6592-2016《固井质量评价方法》）：

• 第一界面（first interface）：套管与水泥环之间的胶结面；
• 第二界面（second interface）：水泥环与地层（或外层套管）之间的胶结面；
• 第三界面：在双层套管或弯曲波语境下，指水泥 / 地层（或外层套管）界面的回波（Third Interface Echo, TIE），用于反演环空材料速度与井眼几何；
• 微环空（micro-annulus）：套管与水泥环之间径向厚度通常小于 0.1 mm 的环形间隙，是固井评价最容易误判的"陷阱"；
• 快速地层（fast formation）：声波时差低于套管（钢套管约 187 μs/m，即 57 μs/ft）的地层，会干扰 CBL/VDL 的首波判读。

2.2 方法族谱（按物理机理划分）

固井评价方法可按物理机理划分为四大族谱，从声学到超声、从全向到方位、从定性到定量层层递进。

#### （1）声波体系——CBL/VDL

CBL 声幅测井采用单极子发射、3 英尺接收，测量首波幅度（mV）。其判读逻辑直观："自由套管（无水泥）可自由振动、声幅大；胶结良好时套管振动被衰减、声幅小"。VDL 变密度测井采用 5 英尺接收，记录全波列并以黑白条带（variable density）显示：良好胶结呈灰暗无特征，自由套管呈强平行黑白条纹（套管波），并能呈现地层波（人字形 / V 形），用于定性评价第二界面。

定量评价的核心指标是胶结指数（Bond Index, BI）：

BI = log(E_meas / E_free) / log(E_100% / E_free)

其中 E_meas 为实测衰减、E_free 为自由套管衰减、E_100% 为完全胶结衰减；通常 BI 在 80%—100% 判为好胶结。

CBL/VDL 的固有缺陷十分明确：无方位分辨率（omnidirectional，测的是全周平均）、对微环隙过度敏感（易把微环隙误判为窜槽 / 差胶结）、高声幅模糊、受快速地层与双层套管反射干扰、轻质 / 污染水泥与液体难以区分。实践中需配合 0 psi 与 800—1000 psi 加压测井（pressure pass）来识别微环隙。

#### （2）扇区水泥胶结测井——SBT

为弥补 CBL 无方位分辨率的缺陷，贝克休斯 SBT（Segmented Bond Tool）采用 6 个推靠臂、12 个高频定向换能器，分 6 个 60° 扇区测量套管波衰减率，可探测小至 15° 的窜槽，对重泥浆、气侵泥浆、快速地层、温压变化与中等偏心不敏感，可评价壁厚达 1 英寸的重套管。但 SBT 本质仍是声学衰减法，不评价第二界面（VDL 仅作定性补充）。

#### （3）超声脉冲回波法——阻抗反演（USI/CET/CAST/UltraView）

超声脉冲回波法采用 200—700 kHz 频率，旋转单换能器激发套管厚度谐振，由谐振衰减率反演套管外介质声阻抗（MRayl），生成 360° 阻抗图像（cement map），并测套管内径、壁厚、腐蚀。其判别逻辑为：高阻抗 → 固体水泥（好胶结），低阻抗 → 液体 / 气体（差胶结）；要求介质间至少 0.5 MRayl 阻抗差才能无歧义区分。

脉冲回波法相对 CBL 的进步在于：高方位 / 纵向分辨率、定量、对微环隙不敏感、兼做套管检测。但其局限同样明显：受重泥浆衰减、套管内壁腐蚀影响；脉冲回波最大套管壁厚约 0.59 英寸（USI 典型值）；当轻质 / 污染水泥与泥浆阻抗接近时判别困难。

#### （4）弯曲波 / 超声成像——第三界面与固液气判别（Isolation Scanner / PowerFlex）

这是当前技术金字塔的顶端。SLB Isolation Scanner（IBC，2006/2007 商用）在脉冲回波之外增设 pitch-catch 弯曲波（A0 准兰姆模态），采用一发两收：弯曲波衰减（Flex_ATT）用于区分固体 / 液体 / 气体，第三界面回波（TIE）反演环空材料速度并成像井眼 / 外层套管。

其突破性在于提供三个独立测量——Z（声阻抗）、α（弯曲波衰减）、v（环空速度），可生成固液气（Solid-Liquid-Gas, SLG）图，从根本上突破了 CBL 与超声脉冲回波对轻质 / 泡沫水泥与液体难以区分的瓶颈。其工作频率约 250 kHz、波长约 4.5 mm、收发间距约 10 cm。

新一代 PowerFlex / PowerEcho 采用新型大功率换能器，可在超过 18—19 ppg 重泥浆中工作，套管直径达 22 英寸、壁厚达 1 英寸，2 小时出成果；声阻抗量程 0—10 MRayl，精度在 ≤3.3 MRayl 时为 ±0.5、>3.3 时为 ±15%；壁厚精度 ±2%；方位分辨率 5° 或 10°。

2.3 技术演进时间轴（全时间轴）

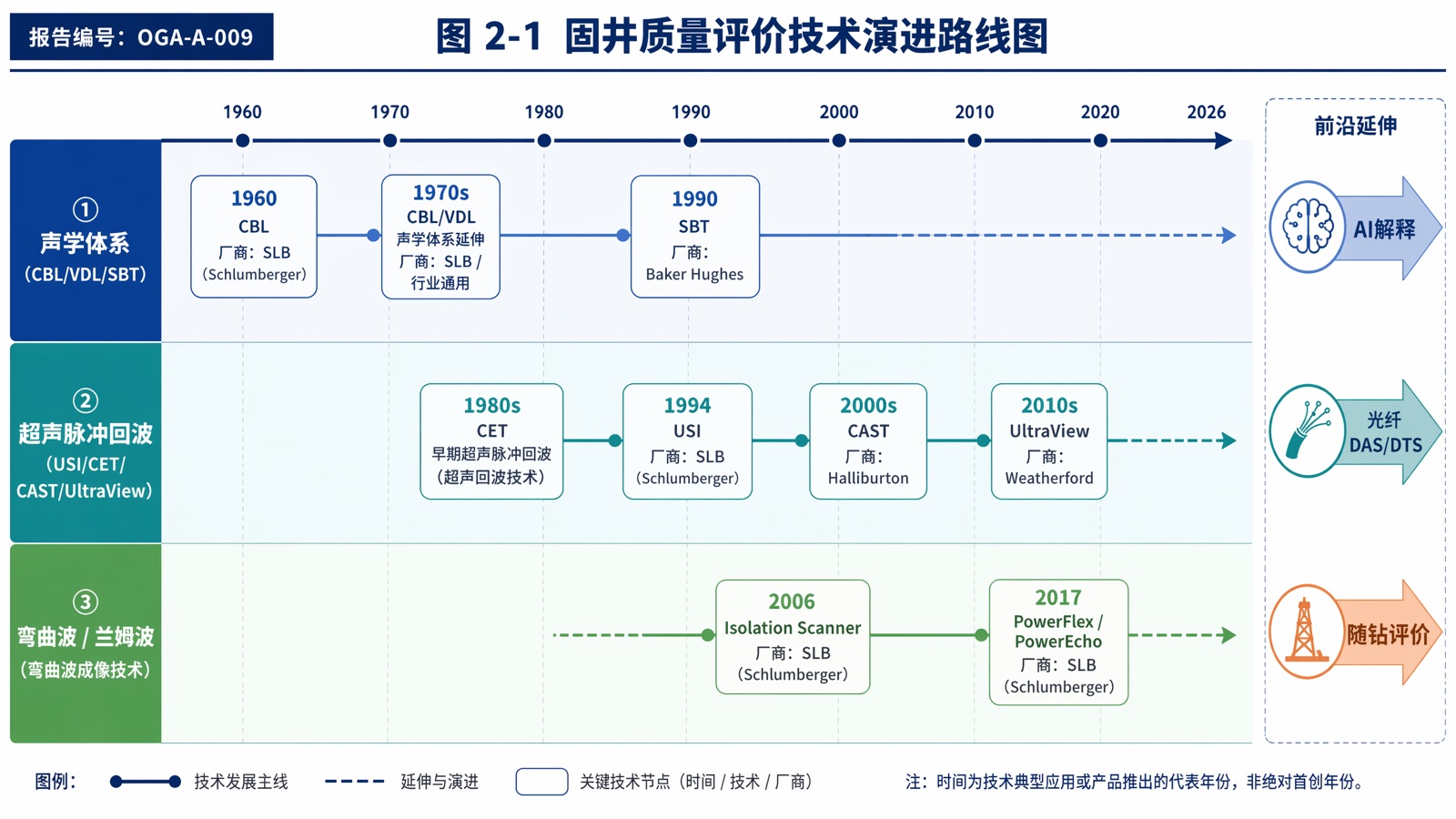

*图 2-1：固井质量评价技术演进路线图*
