永久式井下监测系统（PDG）技术与应用研究

报告编号：OGA-A-012　|　层级：A 级专题　|　二级赛道：智能完井与工具

出品方：北京经纬智汇信息咨询有限公司

报告日期：2026 年 6 月

保密级别：内部参考（限内部立项、选型与战略研判使用）

版本：V1.0

执行摘要

本摘要面向决策层，浓缩全文核心判断、关键数据、风险与行动建议；技术读者可由第 04 章向下深读。

永久式井下监测系统（Permanent Downhole Gauge，以下简称 PDG）是随生产管柱永久下入井内、对井下压力/温度（及衍生的流量、应变、声场）进行实时连续测量并经电缆或光缆上传地面的传感系统。它既是油藏动态监测与试井（压力瞬变分析）的"井下之眼"，也是智能完井（IWS）实现"监测—决策—控制"闭环的数据底座。在深层超深层、深水、稠油热采、CCUS 与地热等新场景的牵引下，PDG 正从"只读上传"的单点压温计，演进为多参数、分布式、可双向通信乃至无缆化的智能监测体系。

五条核心判断：

• 石英谐振传感仍是高端基准，光纤分布式是增量主战场。电子式石英谐振传感器（以 Quartzdyne 为事实标准）凭借 ±0.015%~0.02% 满量程精度、极低漂移与长期稳定性，长期占据高价值井监测的基准地位；而光纤分布式（DTS/DAS/DSS）以"沿全井段连续测量、本质安全、抗电磁干扰"的差异化能力，成为产量剖面、井筒完整性、压裂与注入监测等场景的增量主力。两条技术路线短期并存、长期融合。

• 市场稳健而非爆发，监测子系统是智能完井中份额最大、增速领先的环节。全球智能完井市场体量约处于 26 亿~40 亿美元区间（各机构口径不一），年复合增速主流估计在 4%~7%；其中"井下监测系统"占据约 54% 的最大份额。油气专用分布式光纤传感（DFOS）市场 2024 年约 6.0 亿美元，2030 年有望达约 7.8 亿美元。增长由实时油藏管理刚需、深水/HPHT 高价值井扩张及低碳新场景共同驱动。

• 产业链最硬的"卡脖子"在上游石英晶体与耐高温电子封装。石英谐振传感器的核心晶体与混合集成电子（hybrid ASIC）高度集中于少数海外供应商，国内整机厂多依赖外购传感单元；耐 175℃/200℃ 以上的长期可靠性、低漂移标定与穿越封隔器的电缆/光缆密封工艺，是国产替代的核心难点。

• 竞争格局呈"三巨头集成 + 专业传感商支撑 + 中国队从工具向监测延伸"格局。SLB、Halliburton、Baker Hughes 主导系统集成与智能完井整包；Quartzdyne（ChampionX）、GEO PSI、DataCan、Reservoir Group、Silixa、Luna 等在传感与解调环节各擅胜场；中国以中海油服（COSL）"海弘"完井体系、中石油+AP Sensing 光纤示范为代表，已在超高温高压完井工具上实现突破并开始技术输出，但永久监测的传感核心仍在追赶。

• 可靠性与全生命周期成本是选型第一性原则。PDG 一经永久下入即无法干预，失效即"失明"。海外作业者（如越南 CuuLong）以严苛资格认证流程筛选石英/光纤计；高端石英计在 185℃ 下已验证 10 年可靠运行。投资回报通常在 1~3 个月即可通过产量优化收回（如 Gullfaks 案例单井由 630 增至 3145 BOPD）。

关键风险提示：高温长期漂移与电子失效、电缆/光缆穿越密封的机械可靠性、HPHT/腐蚀环境下的存活率、核心传感件供应链外部依赖、以及前期投资偏高带来的低价值井经济性不足。

行动建议（提要，详见第 07 章）：决策层应将 PDG/智能监测定位为"高价值井标配、油藏资产数字化底座"，按井价值分层配置；技术层应推进"石英基准件国产化攻关 + 光纤分布式自主解调 + 无缆/全光纤前瞻布局"三线并举，并优先切入 CCUS 注入监测、地热、深层超深层等增量场景以建立差异化能力。

01 · 调研背景与目标

1.1 调研缘起与问题意识

油气开发正同时承受"资源劣质化"与"管理精细化"两股力量。一方面，深层超深层、深水、致密与稠油等劣质资源占比上升，井下温度普遍超过 150℃、井底压力接近或超过 105 MPa，常规点测与电缆测试难以覆盖全生命周期；另一方面，油藏管理从"经验驱动"转向"数据驱动"，要求对井下压力、温度、流量等关键参数进行实时、连续、不干预的监测，以支撑注采优化、产量分配、井筒完整性管理与油藏数值模型的历史拟合。

PDG 正是回应这一双重压力的核心装备。它不是孤立的传感器，而是"井下传感单元—载体短节—穿越密封—电缆/光缆—地面采集"的完整系统，并日益与智能完井的流量控制阀（ICV/ICD）联动，构成"监测—决策—控制"闭环。在智能完井这一二级赛道中，PDG 处于"感知层"的根基位置——没有可靠的井下监测，所有井下控制都是"盲操作"。

1.2 核心调研问题

本报告围绕五个核心问题展开：第一，PDG 的技术原理、传感路线与成熟度如何？四类主流传感技术（石英谐振、蓝宝石/硅、应变、光纤）各自的边界在哪里？第二，全球与中国的市场格局、竞争主体与份额分布如何？第三，技术深处的实现难点、核心专利与壁垒在哪里？第四，典型场景的落地效果与选型逻辑如何？第五，未来 12~36 个月的技术演进方向与可落地的行动路径是什么？

1.3 调研范围界定

• 技术范围：永久式（随完井下入、面向全生命周期）井下压力/温度监测系统，兼顾衍生的流量、应变、声场与分布式监测；与之紧密耦合的智能完井控制环节作为关联背景纳入，但不展开。
• 地域范围：全球视野，国际厂商技术与中国国产化进展并重。
• 时间范围：全时间轴——从 20 世纪 70—90 年代石英谐振技术奠基，到当前光纤分布式与无缆化前沿，再到 12~36 个月趋势预判。
• 颗粒度：宏观（行业/市场）+中观（产业链/竞争格局）+微观（传感原理/产品规格/案例）多层次结合。

1.4 调研方法说明

本报告采用"定性+定量结合"方法：以厂商官方技术文档、产品规格、行业标准与专利文献为一手依据，以专业市场研究机构报告为市场量级参照，以行业会议论文与典型项目为案例佐证，多源交叉校验。鉴于不同市场研究机构对"智能完井""分布式光纤"等市场的口径与边界差异较大，本报告对市场数据采取"区间+趋势"呈现，不单点采信。结论遵循"先铺陈分析、后归纳判断"的后置逻辑。

02 · 技术现状全景

2.1 技术定义与核心原理（白话 + 技术）

白话版：把一个能"扛高温高压、不怕泡在油气水里"的压力/温度计，永久地绑在采油管柱上，随完井一次性下到井底目的层附近；再用一根特制的电缆（或光缆）把它和地面连起来，从此井下的压力、温度变化就能像心电图一样被地面 24 小时连续看到——这就是 PDG。它最大的价值在于"不用再下井就能看井里"，避免了反复作业的停产与风险。

技术版：一套完整的永久监测系统由四部分构成——（1）井下传感单元：压力/温度敏感元件 + 就近的井下电子线路（前置放大、温度补偿、数字化、自诊断）；（2）载体短节（gauge carrier / mandrel）：将传感器固定在管柱上并提供从生产流道引压的压力通道；（3）穿越与电缆系统：管外封装电缆（TEC，tubing encapsulated conductor，俗称 flat-pack）或光缆，配卡子/保护器固定，并需安全穿越封隔器与井口；（4）地面采集与处理：数据采集单元、供电、人机界面（HMI）与油藏管理软件平台。高端系统已支持双向通信，可由地面对井下完井设备（如多位置 ICV）进行指令驱动，并定期回传系统健康状态用于预测性维护。

2.2 四类主流传感技术对标

PDG 的"心脏"是压力敏感元件。当前主流分为电子类与光纤类两大族、四种主要技术路线，其边界差异直接决定选型：

可以看到，石英谐振是"高精度点测"的金标准，光纤分布式是"全井段连续感知"的新范式。两者并非简单替代关系，而是面向不同问题：需要油藏级高精度压力（试井、干扰测试、油藏建模标定）时，石英计不可替代；需要沿井段定位（产出剖面、注入剖面、漏点、井筒完整性、压裂监测）时，分布式光纤更具结构性优势。高端系统常将二者集成于同一完井，形成"点 + 面"互补。

2.3 成熟度评估（TRL）

按技术成熟度看：常规温压（≤150℃/15 kpsi）的石英/蓝宝石电子计已完全商业成熟（TRL 9），形成标准化产品线；HPHT 级（175~200℃、20~30 kpsi）石英计已在多个深水/HPHT 油田批量应用，处于成熟应用阶段（TRL 8~9），但长期可靠性仍是持续工程攻关点；光纤 DTS 已成熟商用（TRL 9），DAS 在产量剖面与地震成像（井中 VSP）快速成熟（TRL 7~8）；光纤永久压力点测、井下永久 DAS、无缆/感应耦合监测与极端 HPHT（>210℃）方案仍处于工程化与可靠性验证阶段（TRL 6~8）。

2.4 发展脉络（全时间轴）

PDG 的演进可粗分为四个阶段：

• 奠基期（1970s—1980s）：谐振石英压力传感原理确立（相关专利如美国 US3617780 描述了封闭石英圆柱 + 内置谐振石英片的压力测量结构），蓝宝石应变式方案（如 US5024098）随后出现。早期井下计以"下井—回收—读数"的存储式为主。
• 永久化与产品化（1990s）：以 Quartzdyne 自 1990 年起将谐振石英压力传感器产业化为行业标准为标志，永久式监测开始规模进入海上与高价值井，"只读上传"的实时监测成为现实。
• 智能化与分布式（2000s—2010s）：永久监测与智能完井融合，地面对井下 ICV 的双向控制出现（如 SLB 于 2015 年推出 Proteus 电液一体化流控与监测系统，单元内集成双石英温压计、位置传感与多位置流控阀）；光纤 DTS/DAS 进入产量剖面、SAGD、井筒完整性监测；越南 CuuLong 等作业者自 2003 年起在 HPHT 基岩裂缝油藏批量部署石英/光纤永久计并建立资格认证方法学。
• 多参数·边缘智能·新场景（2020s 至今）：光纤平台向 DAS/DTS/DSS/DTGS 多域融合与边缘实时解释演进（如 SLB Optiq、Halliburton Odassea 海底 DAS）；监测能力外溢至 CCUS 注入与封存、地热等低碳场景；无缆化、智能诊断、与数字孪生/AI 的耦合成为前沿。

2.5 国内外整体发展现状

国际上，三大油服（SLB、Halliburton、Baker Hughes）已形成"传感—电缆—地面—软件—智能完井"全栈能力，并在 HPHT、深水、低碳场景持续迭代；专业传感商（Quartzdyne/ChampionX、GEO PSI、DataCan、Reservoir Group、ESI 等）支撑核心敏感元件，光纤专业商（Silixa、Luna、AP Sensing、Sintela 等）提供解调与分布式系统。

中国方面，以中海油服为代表的"中国队"已在超高温高压完井工具（如 20000 psi 镍基合金井下安全阀、350℃ 热采长效密封）上实现自主突破并向海外输出；中石油联合光纤厂商开展 FBG 压力 + DTS 的水平井示范（评估套管完整性与套后漏失）；国内亦有企业推出井下专用石英薄膜压力传感器。但在永久监测最核心的高稳定石英谐振传感件、耐高温混合集成电子与长期低漂移标定能力上，整体仍处追赶阶段，高端传感单元对外依存度较高。

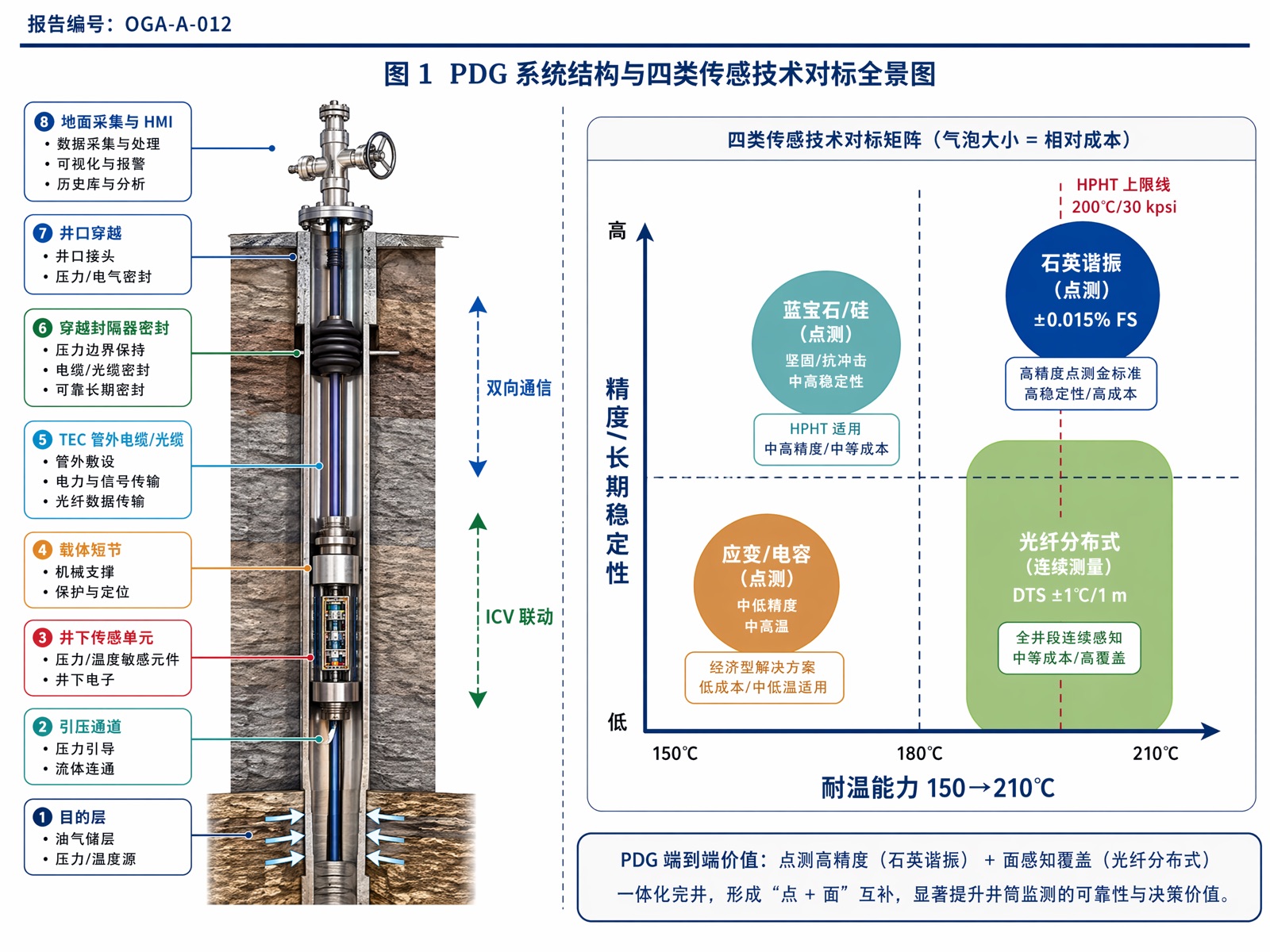

*图 1 PDG 系统结构与四类传感技术对标全景图*
