封隔器（压缩式/扩张式/可溶式）选型与失效研究

报告编号： OGA-A-014 所属板块： 智能完井与工具 研究领域： 油气工程井下工具 编制单位： 经纬智汇信息咨询有限公司（北京） 成文日期： 2026年6月28日

TL;DR（核心结论速览）

• 现状： 全球封隔器（Oil & Gas Packer）市场2024年规模约25亿美元（Research and Markets 保守口径，CAGR 4.5%、2030年约33亿美元），另有 Strategic Market Research 给出2024年44亿美元、CAGR 7.2%、2030年67亿美元的较高口径。竞争由哈里伯顿、贝克休斯、SLB、Weatherford"四巨头"主导，完井设备份额排序为哈里伯顿第一、贝克休斯第二、SLB第三、Weatherford第四；国内四机赛瓦油气井封层桥塞国内市占率超90%、全球第二，但高端永久封隔器与智能完井封隔器仍主要依赖进口。可溶式封隔器/桥塞是增长最快细分（Stratview Research：CAGR 15.5%，2028年达24.689亿美元），由北美页岩气压裂驱动，北美占全球约60–64%。

• 方向： 技术突破集中于五条主线——耐温 >200℃ / 耐压 >200MPa 的纳米改性与 FFKM/AFLAS 高性能胶筒、电偶（galvanic）可控降解可溶镁合金、形状记忆/自修复智能密封、膨胀管与金属膨胀封隔器、数字孪生有限元密封仿真选型。可溶材料、超深井超高温（HTHP）封隔器、智能可控封隔器是国产替代和投资的核心机遇。

• 决策建议： ①选型以 API Spec 11D1/ISO 14310 验证等级（V0–V6＋质量等级 Q1–Q3）作为强制准入门槛；②国产替代优先攻关 HTHP 永久封隔器与可溶材料体系；③投资聚焦可溶工具材料（镁合金/可溶橡胶）与数字化选型平台；④警惕可溶工具过早/不彻底溶解失效与知识产权风险（Terves 系列专利诉讼）。

一、行业概览：封隔器在井下工具体系中的战略地位

封隔器（Packer）是油气井完井与生产作业中实现井筒分隔与层间封隔的核心井下工具，通过在套管/裸眼井壁与油管之间建立密封，实现分层开采、分段压裂、注水、酸化、热采及井完整性维护等功能。封隔器与桥塞（Bridge Plug）、滑套（Sliding Sleeve）、悬挂器（Liner Hanger）共同构成"智能完井与工具"板块的物理基础，是保障井完整性（Well Integrity）、优化采收率、降低环境风险不可或缺的装备。

市场规模与增长——全球封隔器市场规模各机构口径差异显著，反映统计边界不一，使用时须明确口径：

• Research and Markets《Oil and Gas Packer Market》：2024年25亿美元，2030年33亿美元，CAGR 4.5%（保守、聚焦狭义封隔器）；
• Strategic Market Research：2024年44亿美元，2030年67亿美元，CAGR 7.2%（较宽口径）；
• TechSci Research：2022年68.4亿美元，CAGR 6.3%（最宽口径）；
• Wiseguy/WGR "Oil and Gas Field Packer Market"：2024年41亿美元、2035年58亿美元、CAGR 3.2%。

综合判断，封隔器主体市场处于 4.5%–7% 的中速增长区间，驱动力来自页岩油气水平井多段压裂、深井超深井开发、海洋深水完井及老油田稳油控水措施作业量增长。区域上北美占主导，Research and Markets 同一报告指出美国市场2024年约6.607亿美元，中国增速最快（CAGR 6.9%，2030年达7.088亿美元）。按类型，永久封隔器（Permanent）份额最大，Research and Markets 预计2030年达19亿美元（CAGR 4.4%），可取式（Retrievable）同期 CAGR 4.5%。

细分高增长赛道——可溶工具：可溶桥塞/封隔器是增长最快的细分市场。Stratview Research 预测可溶压裂桥塞2023–2028年 CAGR 15.5%、2028年达24.689亿美元；多家机构一致认为北美占全球约60–64%份额（Market Research Future、Business Research Insights 等）。中国可溶桥塞市场仍处早期，2021年约1.5亿元人民币，预计2026年增至约3.6亿元人民币（贝哲斯/格隆汇数据）。须注意：可溶工具市场各机构口径分歧极大（从 openPR/Wenkh 的2026年约2.85亿美元，到部分机构的数十亿美元），高增长率数据多来自营销导向报告，应审慎引用。

二、技术原理与分类体系

2.1 封隔器总体分类

封隔器按坐封机理、回收性、应用工况可分为多个维度。传统分类包括支撑式、卡瓦式、皮碗式、水力扩张式、水力压缩式、水力自封式、水力密封式和悬挂式等8大系列（据 Packers Plus 等资料）。按回收性分为永久式（Permanent）与可取式（Retrievable）；按坐封方式分为机械式、液压式、电缆式（钢丝/电缆坐封）、油管坐封；按应用分为生产封隔器、压裂封隔器、注水封隔器、热采封隔器。

2.2 压缩式封隔器（Compression-set Packer）

工作原理：胶筒（密封元件）受轴向压缩力作用产生径向膨胀，紧贴套管内壁形成密封。坐封力由油管下压重量、机械或液压驱动提供。国内 Y 型封隔器（如 Y211、Y441）即为压缩式典型代表，耐压达35MPa，适用于中深井分层作业。

结构与机理细节：压缩式封隔器密封性能高度依赖胶筒的超弹性（hyperelastic）力学行为。研究（《Engineering Failure Analysis》压缩式封隔器失效机理研究，刘阳等2022）表明，坐封完成后上胶筒主要承担密封功能，过大应力会导致上胶筒肩部受压疲劳失效。有限元仿真普遍采用 Yeoh 三阶模型、Ogden 模型或 neo-Hookean 模型描述胶筒本构关系，其中 Yeoh 三阶模型在65℃~204℃范围内稳定性良好；线弹性模型会使橡胶过刚而无法正确模拟坐封。

应用场景：分层采油、分段压裂（多采用 FKM 氟橡胶四胶筒结构，最高工作温度180℃，最大密封压差10000psi/68.95MPa——见 Fan 154-Ping 1井12级压裂案例）、注水井。

2.3 扩张式封隔器（Inflatable / Expandable Packer）

工作原理：通过液压或机械力使胶筒膨胀坐封，适用于裸眼井和不规则井眼。国内 K 型封隔器（如 K344）利用液压力扩张胶筒，密封性强，常用于高压注水井。

裸眼应用与膨胀比：扩张式封隔器在裸眼完井中可适应大扩张比、不规则地层。延长油田现场试验（《石油钻采工艺》无骨架内衬扩张式封隔器）中，封隔器在150℃下坐封压力达2MPa即可坐封，在定48015-2井等井下连续工作50h，胶筒外径扩大至111mm，直径残余变形率不到1.0%，最高施工压力44.9MPa，解封顺利。

膨胀管式封隔器（Expandable Liner Hanger Packer）：尾管悬挂封隔器逐步成为标准配置。TIW 技术支持与培训部门主管 Terry Howard 指出，20世纪80年代安装顶部封隔器的尾管只占20%，现在达80%–90%；30年前尾管顶部封隔器能承受5000psi压差就算业内顶尖，现已达10000psi并希望达到15000psi。Welltec 可膨胀锚定器（WEA for Liner Hanger）与金属膨胀封隔器技术结合用于尾管悬挂；哈里伯顿 Breech Lock 系统用于 Bakken/Oklahoma 高压缩载荷尾管下入。

自膨胀封隔器（Swellable Packer）：依靠遇油或遇水膨胀的弹性体实现密封。哈里伯顿 Swellpacker K2 系统（6.7m 胶筒、9.5m 总长、10000psi 额定）在南海某油田8.5英寸裸眼段成功封隔。全球海上自膨胀封隔器市场2023年约2.17亿美元，预计2029年达3.93亿美元、CAGR 10.25%（Research and Markets）。

2.4 可溶式封隔器/桥塞（Dissolvable / Degradable Packer）

核心价值：可溶桥塞用可溶金属（镁基/铝基可溶合金）和可溶橡胶制造，压裂后无需钻磨即可在井下流体中自行溶解，免除昂贵耗时的连续油管钻塞（millout）作业。

溶解机理（电偶/galvanic corrosion）：可溶镁合金通过电化学的电偶（galvanic）反应溶解——当合金接触井筒盐水（产出液或注入液），镁基体转化为可溶镁离子和氢氧化物微粒随产出液流出。溶解速率受氯离子浓度、温度、接触面积和合金成分控制。Terves 专利（US 9,903,010 等）给出，向镁中加入铜、镍、钴等次生金属形成 galvanically-active in situ 金属间化合物颗粒，在90℃、3wt% KCl 水溶液中溶解速率达5–325 mg/cm²/hr。哈里伯顿引入传统铸造＋热处理工艺，使可溶镁合金成本接近商用镁合金（IntechOpen）。

性能指标：优质可溶镁合金压缩强度超10000psi（适用40–180℃），先进配方可达10000–15000psi、300°F以上；溶解窗口可定制——高速压裂作业12–24小时保持稳定，作业后3–5天溶解，长期隔离应用可延至数周。

降本路径：哈里伯顿 Illusion 可溶桥塞案例显示，单井可节省约51.5万美元（阿根廷 Vaca Muerta 延长水平段）、约25万美元（Bakken/Three Forks 消除磨塞）、约20万美元（消除连续油管风险）。Stratview 指出可溶塞初始成本是复合塞的5–10倍，但全生命周期碳足迹比常规塞低约91%（70塞部署口径）。但 Corva 数据平台分析显示，对 Permian 某作业者复合塞反而每井省约4万美元，说明可溶塞经济性高度依赖井况（井深、岩性、压裂设计）。

2.5 其他类型对照

自封式（Z 型，依靠地层压力密封，结构简单但承压较低）、楔入式（X 型，楔形部件挤压胶筒，适用复杂井况）、永久式（坐封后不可回收，封隔能力强）、可取式（可通过钢丝/油管回收，便于修井堵水）。热采封隔器用 FKM（耐392°F/200℃）或 FFKM（耐446°F/230℃以上）配金属抗挤出背环，用于 SAGD、CSS 蒸汽驱和地热井（如 Maximus OIGA SpectraMax 系列耐400°F+连续作业）。

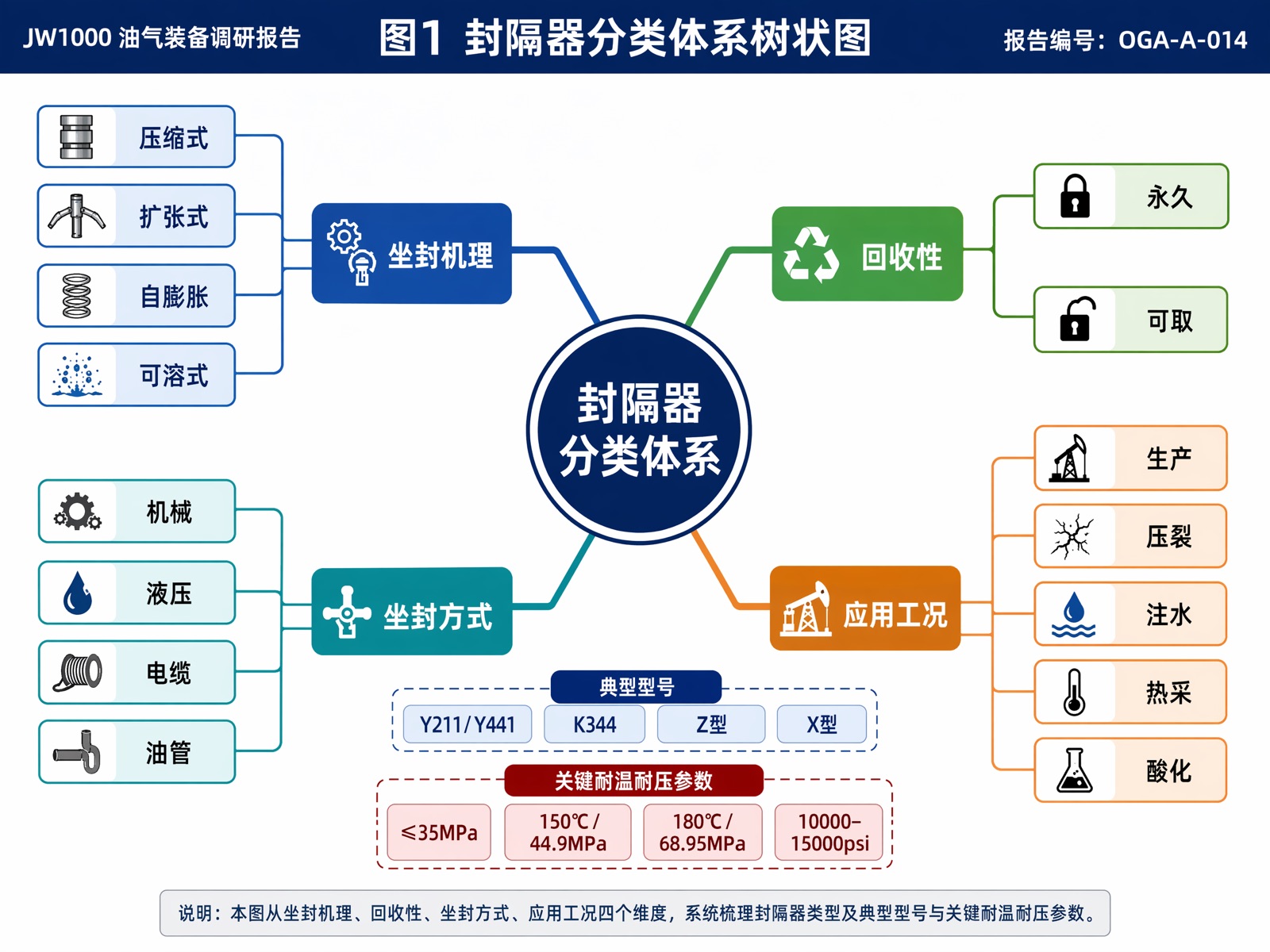

!图1 封隔器分类体系树状图 *图1 封隔器分类体系树状图*
