多分支井（TAML 分级）完井技术应用研究

内容摘要

多分支井（Multilateral Well）以"一井多靶、一井多层"的井下树状结构，成为全球油气行业"少井高产、降本提采"的核心利器；而 TAML（多分支井技术进步组织）于 1997 年建立的 1—6 级（含 5S／6S）连接处分级体系，则是衡量这一技术成熟度与价值分水岭的全球通用标尺。本报告以"现状—对标—瓶颈—趋势"为分析主线，系统梳理多分支井 TAML 完井技术的原理内涵、关键装备、全球市场、竞争格局、技术瓶颈与政策环境，并在结论部分给出面向技术选型、立项投资的强决策导向建议。

核心判断有三：其一，连接处密封可靠性与高等级（TAML 5／6）系统的重入性是技术分水岭，全球累计安装已超过 1.2 万口，哈里伯顿 FlexRite、贝克休斯 HydraSplit、SLB RapidX／RapidXtreme 三家瓜分高端 TAML 5 市场，威德福主打低成本重入。其二，全球多分支完井系统市场约 60 亿美元规模、4%—6% 复合增速，中东（沙特阿美 MRC／ERC 智能多分支）与北海是高端应用高地；中国处于"4 级成熟、5 级突破、6 级空白、国产化起步"阶段，高端结合部硬件与四大油服存在约 15—20 年代差。其三，智能完井与多分支井的融合、全电气化与国产化进口替代，是未来最确定的三条增长主线。

报告建议：选型上对低风险老井挖潜优先选 TAML 3／4 重入系统，对高压裂／分采高价值井选 TAML 5 智能多分支；投资上聚焦"智能完井＋多分支"融合与国产化结合部工具、密封材料的自主攻关，把高温高压（HTHP）密封件和电控 ICV 作为突破靶点。

阅读提示：本报告采用结论后置结构，前六章铺陈分析与数据支撑，第七章集中给出结论与决策建议，第八章简要提示核心风险。报告中图表围绕关键技术、市场与竞争格局展开，表格已直接生成。报告正文不展示文献来源，完整参考文献见配套《OGA-A-016 参考文献汇总》。

第一章　技术原理与基础概念

1.1　多分支井的定义与技术内涵

多分支井是指在一口主井眼（直井、定向井或水平井）的基础上，钻出两口或多口进入油气藏的次级井眼（分支／侧支），甚至从次级井眼再钻出三级子井眼，从而实现"一井多靶、一井多层"的井型。其核心技术内涵在于：通过单一井口与主井筒，最大限度增加井眼与油气藏的接触长度（泄油面积），在不新增地面井场和井槽的前提下，提高单井产量与最终采收率。

与相邻井型的区别是理解多分支井价值的关键。从泄油面积、井下连通性、地面占地三个维度对比，多分支井相对直井、水平井、丛式井具有结构性优势：

多分支井相对于水平井的优越性体现在三方面：一是在发挥水平井高效高产优势的同时，进一步增加泄油面积、挖掘剩余油；二是可共用一个直井段，同时开采两个或两个以上油层，或同一油层的不同方向；三是对于直井开采效果差的低渗透油藏，多底井或分支井可更好地控制油藏、提高动用程度。"鱼骨井"（Fishbone）是多分支井的一种典型形态，由主井眼向多个方向辐射出多个小井眼，在低渗、致密及缝洞型储层中应用广泛。

1.2　TAML 分级系统的起源与发展历史

TAML（Technology Advancement of MultiLaterals，多分支井技术进步组织）是 1997 年由作业者与油服公司联合发起的行业联合体（JIP）。其启动会于 1997 年 3 月在英国阿伯丁召开，由壳牌（Shell UK Exploration & Production，阿伯丁）方面组织建立。此前多分支井的雏形自 1950 年代起即有应用（首例文献记录可追溯到 1953 年），但到 1997 年应用配置日益多样，行业亟需统一的分类框架。TAML 论坛的目标是分享全球多分支井经验、为多分支技术发展提供统一方向。

TAML 联合体选择按照"连接处（junction）"的支撑与水力完整性对多分支井进行分级，制定了 1—6 级标准（后增补 5S／6S）。级别越高，连接处的机械与压力能力越强，但成本、复杂度与风险也随之升高。需特别指出一个常见误区：TAML 级别仅描述连接处（junction），而非整口井的设计——一口配备先进智能完井的 TAML 2 级井，可能比一口完井系统简单的 TAML 5 级井更复杂、更昂贵。这一认识对后文的选型决策至关重要。

行业关键里程碑可勾勒技术演进脉络：首次 Level 4 完井约在 1995 年；首次 Level 5 完井约在 1997—1998 年；首次 Level 6 完井约在 1999 年。截至相关统计时点，全行业累计仅安装约 20 个 Level 6 结合部，印证了 6 级的工程化难度。约 80% 的多分支井实施于新井，其余为老井改造（多为 2 级，部分 3 级或 4 级）。

关于"世界第一口 5 级多底井"存在文献分歧，需在决策引用中加以甄别：国内文献记述为壳牌公司 1995 年在巴西近海 Voador 油田用半潜式平台完成的反向双分支井；而行业杂志专文则记述该井为巴西国家石油公司 Petrobras 在 Campos 盆地 Voador 油田完成的双水平分支注入井，系"首次在半潜式平台上使用 Level 5 系统"，相较两口独立井节省约 1000 万美元成本。两说均指向 1995 年 Voador 油田半潜式平台双分支井这一标志性事件，作业主体归属存在差异。

1.3　TAML Level 1—6（含 5S／6S）技术定义与差异

各级别按"连接处的支撑类型与水力隔离能力"递进，核心技术差异如下表：

技术要点剖析如下：

第一，承压能力的递进逻辑。 Level 1—3 的生产压差直接作用于地层，Level 4 作用于水泥环，因此 1—4 级适用于低压差环境；Level 5、6 通过机械与水力方式将连接处与地层隔离，可承受显著生产压差。

第二，Level 4 与 Level 5 的本质区别在于水力隔离来源。 Level 4 仅靠水泥提供有限承压，不提供真正的水力隔离；Level 5 则在主井眼连接处上方设置双通径隔离封隔器，下方在主井眼与分支各设单通径封隔器并以油管串连接，从而实现连接处的压力完整性与各分支独立生产。由于水力隔离由完井硬件提供，安装 Level 5 完井前的连接处本身可以是 2／3／4 级——这一点为"先建低级别连接处、后装高级别完井"的灵活路径提供了工程基础。

第三，Level 6 的工程化障碍。 Level 6 由套管本体（单一金属元件双通径井下套管结合部）实现压力完整性。由于井下制造该结构成本与复杂度极高，Level 6 至今仍主要停留在早期试验阶段，未实现规模商业化；6S 指采用预制分流器（splitter）的变型。5S／6S 为针对特定增产（如压裂／酸化）需求的变型，强调连接处在高压增产作业下的完整性。

1.4　连接处工程实现方式

各等级的工程实现依赖一系列关键工艺：开窗侧钻（window milling）、斜向器／导斜器（whipstock）定向、套管开窗、衬管悬挂回接、连接处固井与挤注密封液、双油管＋双封隔器分采管柱、预开孔套管与空心导斜器实现主支连通、自动定位定向工具保证重入。以中国川西新浅 90 井为例，该井采用"相贯套"技术保证主支连接处力学完整性，主支均注水泥固井并在窗口挤入密封液保证水力密封性——这正是 TAML 5 级连接处工程实现的典型路径。

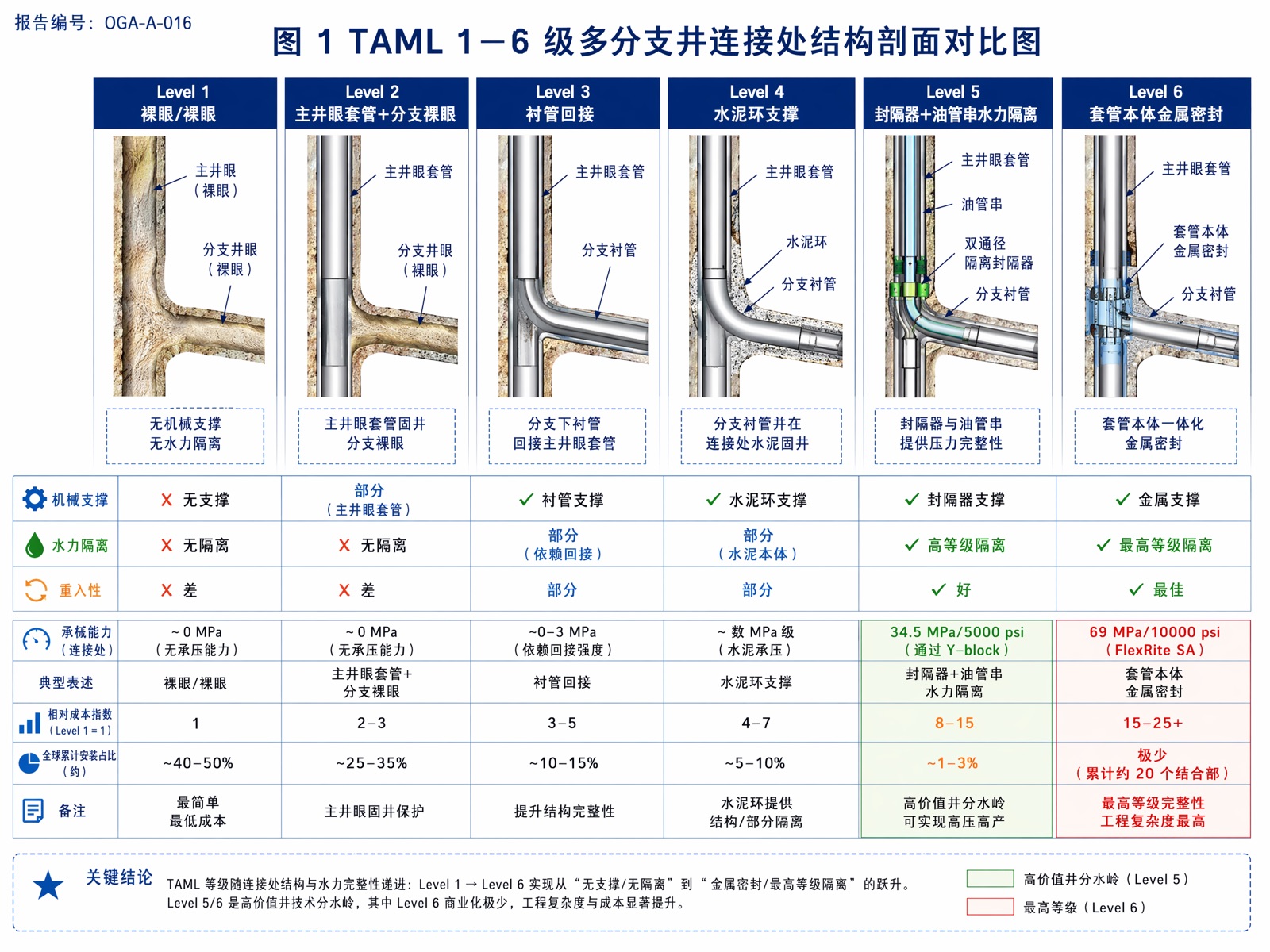

*图 1 TAML 1—6 级多分支井连接处结构剖面对比图*

第二章　关键技术与工具装备

2.1　造斜、开窗侧钻与斜向器技术

多分支井的井下建造起点，是从主井眼套管精确开窗侧钻分支。核心装备为斜向器／导斜器（whipstock）与配套铣锥（mill）。先进系统已实现"一趟钻"开窗：贝克休斯 WindowMaster G2 一趟式斜向器系统、SLB 标准衬管悬挂技术、威德福多用途空心斜向器—锚定总成（一趟完成铣窗、钻进、完井三阶段，且无需起出斜向器从而消除回收风险）均代表了这一方向。威德福 MLS 3000 系统曾在挪威国油相关作业者的 31／5-H-3 AH 井上实现首次半潜式平台套管开窗，并采用钻速控制（ROPC）工具抵消船体涌浪——这一案例说明高端开窗技术已具备海上浮式平台适应能力。

2.2　连接处密封与完整性保障

这是多分支井完井作业技术难度最大的环节。支井眼与主井眼的密封连接，是分支井所特有的难点。高等级系统的密封路径分为两类：

其一为"完井硬件密封"（Level 5 路径）。即通过双封隔器＋油管串建立压力完整性，连接处金属本身不必密封。哈里伯顿 FlexRite、贝克休斯 HydraSplit、SLB RapidX 均属此类。

其二为"套管本体密封"（Level 6 路径）。技术壁垒最高，需在井下制造单一金属双通径套管结合部。

新型密封材料、可膨胀管技术（expandable liner）是提升连接处完整性的前沿方向。据市场研究报告，可膨胀衬管系统使机械完整性提升约 15%，无水泥连接系统使安装时间缩短约 12%。这些数据虽源自市场机构、需审慎引用，但指向了密封技术降本提效的明确趋势。

2.3　四大油服多分支井完井系统产品线对比

经过二十余年迭代，四大油服已形成覆盖 TAML 2—5 的完整产品矩阵：

由上表可见竞争分工的清晰轮廓：哈里伯顿在 TAML 5 高端压力密封结合部的装机规模与智能穿越能力上领先；SLB 以 retrofit 友好与智能完井集成见长；贝克休斯谱系最全、细分场景（稠油、压裂）专用系统丰富；威德福则锚定 TAML 3／4 低成本重入与老油田挖潜市场。

2.4　智能完井与多分支井结合

多分支井与智能完井（ICV／ICD 流量控制、井下永久监测、智能找堵水）的融合，是当前技术制高点。其标志性成果是沙特阿美与 SLB 联合研发的 Manara 生产与油藏管理系统：双方自 2007 年起历经 8 年合作、由 190 余名研究与工程专家共同研发，于 2015 年 9 月商业化，集成 30 项专利。该系统以单根电控线连接各分支 ICV，通过感应耦合器（inductive coupler）跨连接处无线传输电力与数据，实现对母井筒及所有分支各隔段的实时监测与无限位置流量控制。

Manara 的研发缘起，是阿美 2007 年发出的行业挑战——要求一口含 50—100 个智能分支、将平均油藏接触提升至约 10 km（32,800 ft）的极限油藏接触（ERC）井。该系统已在三分支井部署 6 个隔段（井深 14000 ft）、在大位移井部署至 33533 ft。在工具侧，哈里伯顿 FlexRite MIC 是首个允许智能完井穿越 Level 5 结合部的系统，可对各分支独立生产／注入控制。智能完井与多分支井的"硬件结合部＋电控隔段"协同，正在把"被动多分支"升级为"主动可调多分支"。

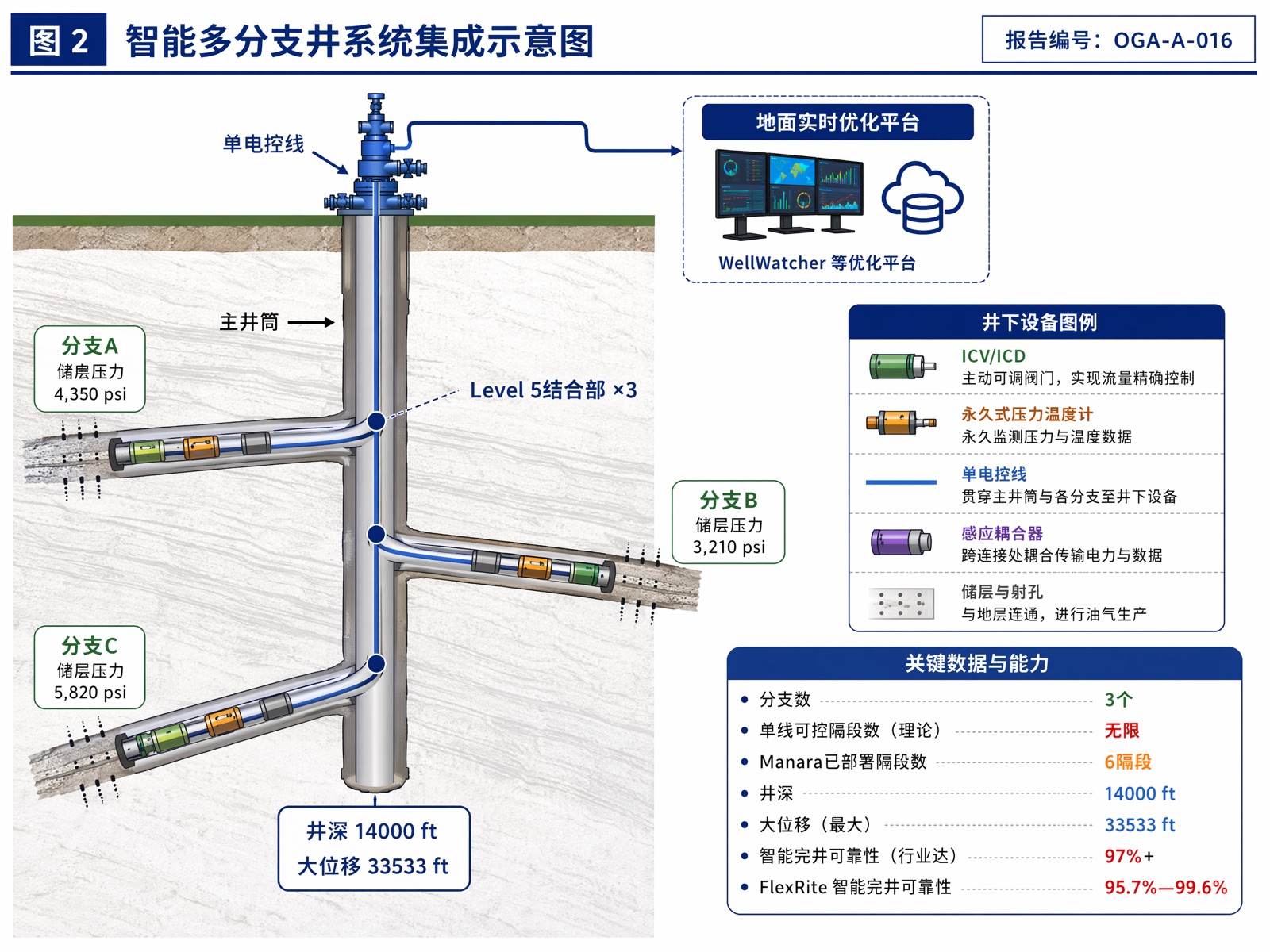

*图 2 智能多分支井系统集成示意图*

2.5　TAML 5／6 高等级系统的核心专利与技术壁垒

高等级系统的专利壁垒集中在三处：

其一，连接处密封机构。 如 Marathon Oil 与 Baker Oil Tools 联合开发并专利的井下分离头系统（Downhole Splitter）、BH DeepSet Splitter、FORMation Junction（Level 6／6S 预制结合部，由 Baker Oil Tools 设计专利、Marathon 独家授权制造）。

其二，选择性重入工具。 多项美国专利覆盖钩式衬管悬挂器的凸轮导向选择性重入机构。

其三，跨连接处电力／数据传输。 如 SLB Manara 的感应耦合与电控 ICV 专利群。

值得决策者特别注意的是：技术壁垒不仅在硬件设计，更在于现场一次性安装成功率与全生命周期可靠性——这正是国产系统追赶的最大难点，也是后文国产化攻关靶点设定的依据。
