PDC 钻头抗冲蚀/抗研磨涂层技术对标研究

报告编号：OGA-A-019 所属板块：钻井提速 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年6月29日 保密级别：内部参考 版本：V1.0

执行摘要

本摘要面向管理层与决策者，提炼核心结论、关键数据与行动建议；技术人员可由第02章起向下深读。

核心结论一：竞争焦点已从"涂层"转向"切削齿材料工程+三维异形齿+整体抗冲蚀体系"。 业内常以"抗冲蚀/抗研磨涂层"统称，但真正大规模商用且可经现场验证的技术，是聚晶金刚石复合片（PDC）的深度去钴（深脱钴）、超厚金刚石层、非平面异形齿（锥形/脊形/斧形），以及钻头胎体碳化钨耐磨堆焊与保径强化等系统工程。而被普遍误以为是主流的"CVD 金刚石膜整体涂覆钻头"，因附着力不足、热膨胀失配导致剥落、厚度受限等问题，至今未成为油气 PDC 钻头主流，更多用于小型机加工刀具与喷嘴部件。

核心结论二：国际"钻头整机+复合片材料"双层格局稳固，国产已过中端、攻坚高端。 国际钻头整机由斯伦贝谢（Smith Bits）、贝克休斯、哈里伯顿、NOV（ReedHycalog）、Ulterra、Varel 主导，复合片材料由 US Synthetic 与 Element Six 两巨头垄断高端。国产复合片（河南四方达、深圳海明润、郑州新亚等）已占据中低端并逼近高端，价格优势显著（据四方达招股书披露，US Synthetic 石油复合片均价约为四方达的 2.94 倍），但高端齿质量稳定性、原创专利仍有差距，并面临美国 337 调查（337-TA-1236）等专利壁垒。

关键数据亮点： - PDC 齿三大核心性能存在"不可能三角"：常规齿约 750℃ 即出现切削性能下降，深脱钴齿热稳定性可达 1100℃ 以上，完全去钴的 TSP 可耐约 1200℃； - NOV ION+ TherMax 以加厚 20% 金刚石层叠加超深脱钴，宣称热稳定性提高 172%、耐磨性提高 28%、切向强度提高 15%（厂商口径，需验证）； - 2023 年我国金刚石复合片销售额约 10.7 亿元（同比 +10.5%），销量 1229 万片（同比 +36.8%）；全球 PDC 钻头整机市场各机构估值约 31 亿～46 亿美元不等（口径差异大）； - 国产替代窗口明确：2011 年国外产品占全球油气用复合片 97%，2021 年我国国内市场近 75% 仍为进口（US Synthetic + Element Six 约 68%），替代空间巨大。

风险提示（简列）： ①油价波动引致油服资本开支与复合片需求大幅波动；②专利诉讼与中美双向出口管制风险；③中低端产能过剩、同质化竞争；④高端技术与原料瓶颈；⑤客户认证周期长、切换成本高。

行动建议（摘要版）： - 油气企业：以"地层—齿型—抗冲蚀体系"匹配为采购主轴，硬研磨/交互地层优先深脱钴+超厚金刚石层+异形齿方案；在非关键井段开展国产高端齿与进口齿对照试验，量化单只进尺与复用率，达标即扩大国产替代。 - 投资方：重点布局深脱钴、超厚金刚石层+多模态级配、三维异形齿三条确定性技术曲线；对"金刚石膜涂层钻头"概念保持谨慎；优先选择已通过 337 和解或拥有自主专利、海外产能布局的标的。 - 技术研发：聚焦去钴深度—抗冲击平衡定量模型、非平面界面应力设计、异形齿破岩—CFD 抗冲蚀耦合仿真，并完善国产冲蚀/抗研磨检测评价标准体系。

01 · 调研背景与目标

1.1 调研缘起与问题意识

PDC 钻头是现代油气钻井提速的核心工具，其使用占比已远超牙轮钻头，行业普遍预期未来 PDC 进尺份额将进一步提升至 90% 以上。然而，随着勘探开发向深层、超深层、非常规（页岩气、致密油）与长水平段延伸，钻头作业环境日趋恶劣：硬研磨地层（高石英、燧石含量）、高温高压、强冲蚀钻井液环境对 PDC 齿与钻头体的抗研磨、抗热降解、抗冲蚀能力提出了更苛刻的要求。单只钻头进尺不足、起下钻频繁导致的非生产时间（NPT）攀升，直接推高单位进尺成本，成为制约钻井提速降本的关键瓶颈。

与此同时，"抗冲蚀/抗研磨涂层"这一概念在行业宣传与采购语境中被广泛使用，但其技术内涵存在显著的认知模糊——究竟哪些是经现场验证的主流技术、哪些是营销修辞或尚处实验室阶段的探索方向，需要一份基于一手公开资料的系统梳理与对标。

1.2 核心调研问题

• PDC 钻头的磨损与失效机理本质是什么？抗冲蚀、抗研磨在物理层面如何区分与应对？
• 抗冲蚀/抗研磨的真实技术体系由哪些层次构成？"涂层"在其中的真实地位如何？
• 国际主流厂商与国产厂商的技术路线、产品线、性能水平如何对标？差距与追赶进展如何？
• 当前技术瓶颈、国产化瓶颈与核心风险有哪些？
• 未来技术演进方向、典型应用价值与市场规模前景如何？

1.3 调研范围界定

• 技术对象：PDC（聚晶金刚石复合片）钻头的抗冲蚀/抗研磨涂层及表面强化、切削齿材料工程、钻头体整体抗冲蚀技术；
• 地域范围：全球视野，国际对比 + 国产化进展并重；
• 时间视角：全时间轴（1971 年 PDC 诞生 → 现状 → 未来趋势）；
• 颗粒度：宏观（行业/市场）+ 中观（技术路线/竞争格局）+ 微观（材料/工艺/机理）多层次结合。

1.4 调研方法说明

本报告采用中英文双语检索，覆盖 SPE/IADC 论文、ScienceDirect/Nature 期刊、USPTO/Google 专利、USITC 法律文书、贝克休斯/哈里伯顿/SLB/NOV/Ulterra/Element Six 厂商资料、国内核心期刊与上市公司公告。结构遵循"现状—对标—瓶颈—趋势/应用"四段式，结论后置。所有厂商性能宣称均作可信度限定，不作既成事实呈现；市场数据明确区分口径并注明机构来源。

02 · 技术现状全景

2.1 PDC 复合片与钻头：定义与核心原理（白话版）

聚晶金刚石复合片（Polycrystalline Diamond Compact, PDC）是将微米级金刚石粉与钴、镍等金属催化剂，在高温高压条件下（一般压力 5.5 GPa 以上、温度 1400～1500℃）于碳化钨（WC）硬质合金基体上烧结而成的复合材料。其金刚石含量可达约 99%，金刚石层厚度通常为 0.5～1 毫米。这种"金刚石层 + 碳化钨基体"的复合结构，兼具金刚石的超高硬度与耐磨性，以及硬质合金的韧性和可焊接性——前者负责高效破岩，后者负责支撑、抗冲击与便于钎焊到钻头体上。

从破岩机理看，PDC 钻头以剪切（切削）方式破碎岩石，区别于牙轮钻头的"压碎—冲击"方式，因而在中软到中硬地层具有更高的机械钻速（ROP）与单只进尺优势。

钻头按钻头体（胎体）材料分为两类：胎体钻头由碳化钨粉末烧结而成，天然耐冲蚀、耐磨、保径效果好；钢体钻头由镍铬钼合金机械加工成形，成本比胎体钻头约低 20%，但不耐磨、易被钻井液冲蚀，需通过喷涂碳化钨耐磨层、渗碳等表面硬化工艺增强抗冲蚀能力。钻头与地层作用的部分可分为切削结构、主动保径、被动保径三部分，其中肩部齿与保径部位是磨损与冲蚀的集中区。

2.2 发展脉络与成熟度评估

PDC 技术的演进可清晰划分为四个阶段：

阶段一·材料诞生（1971—1980 年代）： 美国 GE 公司于 1971 年发明硬质合金支撑的 PDC，1976 年推出石油钻头专用 Stratapax 系列；Element Six（原 De Beers）于 1983 年推出 Syndrill 油气钻头 PDC 系列；US Synthetic 同于 1983 年进入市场。我国于 1987 年在国产六面顶压机上首次合成 PDC，1988 年郑州三磨所低价 PDC 投放市场，加速了国产化进程。

阶段二·脱钴技术商业化与厚层突破（1990 年代）： 去钴（leaching）技术由 Hycalog 再开发并申请专利，金刚石层厚度从早期约 0.030 英寸逐步突破至 0.130 英寸级别，奠定了现代高性能 PDC 齿的基础。

阶段三·深脱钴与多层齿（2000 年代）： 选择性脱钴（US7712553B2）、多层 PDC 齿（US9662769）、非平面界面设计等技术成熟，热稳定性与抗研磨性大幅提升。

阶段四·三维异形齿爆发与智能化（2014 年至今）： 斯伦贝谢 StingBlade（锥形齿，2014）、AxeBlade（脊形齿，2016）开启异形齿时代，贝克休斯 TerrAdapt 自适应钻头、哈里伯顿 Cruzer 滚动切削控制元件等将竞争推向"几何 + 智能 + 系统"层面。

整体而言，PDC 钻头技术已高度成熟并持续迭代，处于"材料工程 + 几何创新 + 智能化"三线并进的快速演进期。

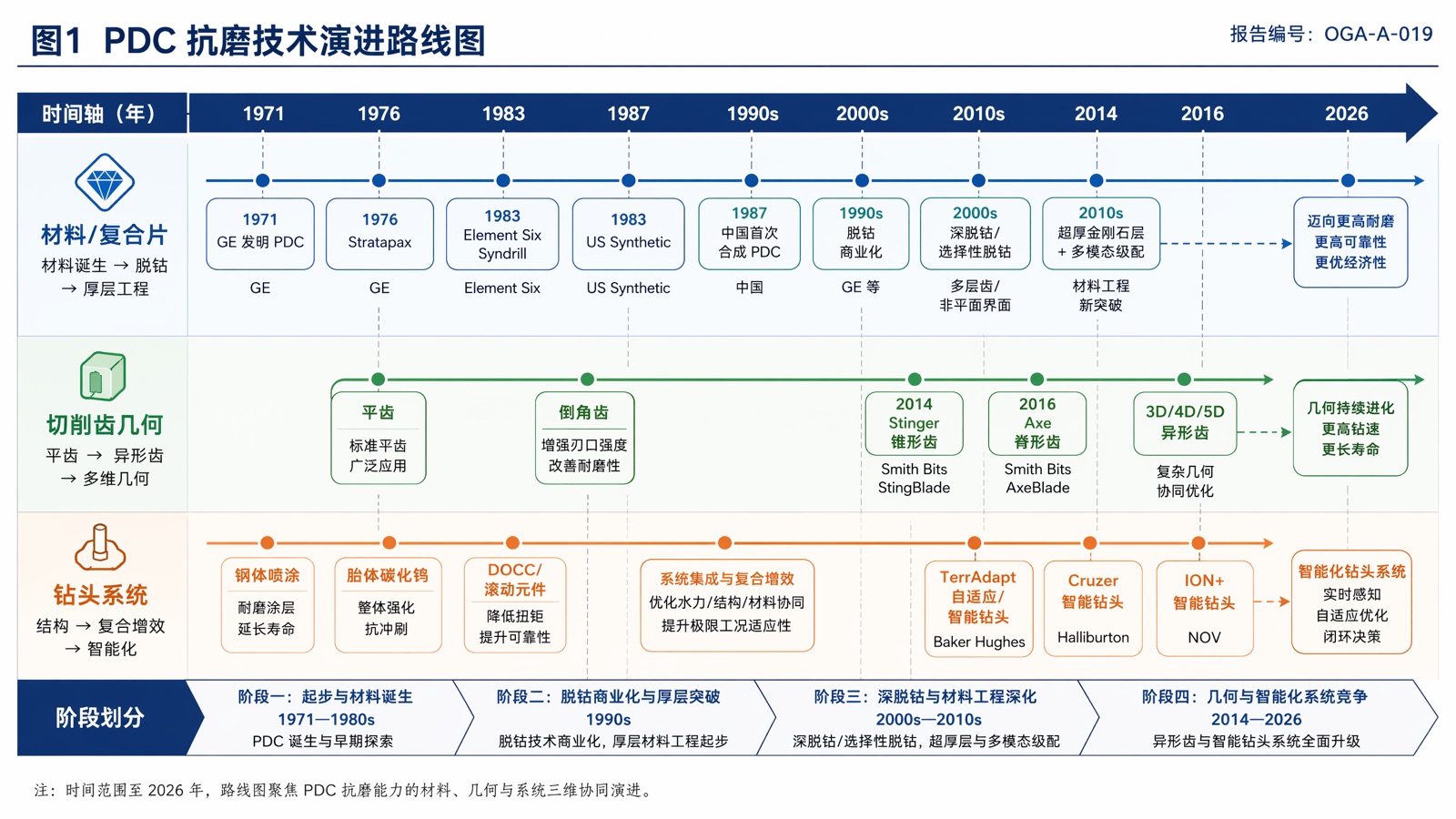

*图1：PDC 抗磨技术演进路线图*

2.3 国内外整体发展现状

国际层面，PDC 钻头与复合片产业已形成"钻头整机商 + 复合片材料商"的双层结构。钻头整机商负责钻头设计、水力布局、齿排布与系统集成；复合片材料商负责 PDC 齿这一核心耗材的材料工程。全球油服市场由斯伦贝谢、哈里伯顿、贝克休斯三巨头主导，合计市占率超过 75%，钻头业务深度绑定其一体化服务。

国内层面，中国是全球最大的工业金刚石生产国（产能占比口径存在分歧，详见第 04 章 4.4 节），金刚石复合片中低端基本实现国产化，2023 年我国复合片销售额约 10.7 亿元、销量 1229 万片。国产油气 PDC 复合片代表企业包括河南四方达、深圳海明润、郑州新亚等；钻头制造端有四川川石、江汉钻头、胜利钻头等。国产产品已凭借显著的价格优势占据中低端市场，质量逼近高端，但在"特别难打地层"的质量稳定性与高端技术原创性上仍与国际巨头存在差距。
