异形齿/斧形齿 PDC 切削结构优化研究

出品方：北京经纬智汇信息咨询有限公司 报告编号：OGA-A-020（主题领域：钻井提速） 报告日期：2026年6月29日 保密级别：内部参考 版本：V1.0

执行摘要

本摘要面向管理层与决策者，提供核心发现速览、关键数据亮点与风险提示。完整的结论判断、技术选型逻辑与行动路径详见正文第七章"结论与行动建议"（本报告采用结论后置结构，分析、对标与数据支撑在前，结论在后）。

核心发现速览

第一，异形齿（非平面齿 / 3D 齿）已从概念验证全面走向规模化现场应用，正在重塑硬地层、强研磨性地层与超深井的钻井提速竞争格局。聚晶金刚石复合片（PDC，Polycrystalline Diamond Compact）切削齿的几何创新，已成为国际三大综合油服公司（SLB、Halliburton、Baker Hughes）在钻头业务上争夺技术制高点的核心阵地。其中 SLB（旗下 Smith Bits 品牌）的 3D 异形齿系列对外披露的全球累计运行规模已超过 2.6 万次、累计进尺超过 7100 万英尺（约 2164 万米），标志该技术路线已完成商业化验证。

第二，斧形齿（Axe / Ridge Cutter，亦称脊形齿）是当前最具代表性的异形齿路线之一。其核心在于通过切削面上凸起脊线的"点接触 / 线接触"应力集中效应，将传统圆柱平面齿的纯剪切破岩转变为"剪切 + 压碎 + 点载荷"复合破岩，从而在硬地层和研磨性地层实现提速与降扭。厂商对外宣称该结构相比常规优质 PDC 齿可降低约 30% 的破岩力，并实现更深的岩石侵入与更厚的金刚石层。

第三，中国在材料端与机理研究端已实现快速追赶。材料端，河南四方达已打破高端异形齿进口垄断，并在美国 337 调查（337-TA-1236）中胜诉；机理与整机端，中石油钻井院、中石化石化机械、西南石油大学、中国石油大学等机构在凸脊型非平面齿、三脊齿等方向取得实质性现场业绩。但在 3D 齿原创几何专利、高端聚晶材料一致性、设计—仿真—制造一体化能力上，国内仍落后国际巨头约一代，这正是国产化研发立项与投资的核心机会窗口。

关键数据亮点

• 全球 PDC 钻头市场规模：主流机构估计区间约 31 亿~48 亿美元（2023—2024 基年），预测期复合年增长率（CAGR）约 3.6%~6.2%；中国市场增速普遍高于全球，被多家机构列为增长最快区域之一。
• PDC 钻头占全球钻井总进尺比重已超过 92%，北美地区占比一度接近 90%。
• 厂商现场宣称值（须作可信度限定）：斧形齿钻头典型机械钻速（ROP）提升可达 29%、个别案例高达 84%；锥形齿钻头在多国试验中进尺平均提升约 55%。
• 国内业绩：中石油钻井院凸脊型非平面齿在塔里木库车山前砾石层实现机械钻速提高 64% 以上、进尺提高 1.5 倍以上。

风险提示（简要）

核心风险集中于四个方面：一是国际巨头通过 3D 齿原创几何专利构筑的专利壁垒，国产化存在自由实施（FTO）障碍；二是高端聚晶金刚石材料的一致性与厚金刚石层制造工艺门槛；三是复杂地层（深部高温高压、厚砾石层、强研磨性）的适应性验证周期长；四是厂商性能宣称与单井案例数据普遍存在选择性偏差，不能作为普适结论直接采信。

行动建议提示

建议优先锁定斧形齿与三脊齿两条机理成熟、专利可规避空间相对清晰的技术路线开展对标研发立项，建立"单齿切削实验 + 数值仿真"双轨验证平台，并同步开展全球专利 FTO 分析。详细路径见第七章。

01 · 调研背景与目标

1.1 调研缘起与问题意识

钻井提速降本是油气勘探开发降低单位成本、提升经济可采储量的核心抓手。在全球油气勘探开发持续向深层、超深层、非常规及复杂地层推进的背景下，钻头作为唯一与地层直接接触的破岩工具，其破岩效率直接决定钻井周期与综合成本。

PDC 钻头自二十世纪七十年代初引入钻井行业以来，凭借剪切破岩的高效率，逐步取代牙轮钻头，成为软地层与中硬地层的主力机型，目前已占全球钻井总进尺的九成以上。然而，随着勘探目标向硬地层、强研磨性地层、软硬交错地层及超深高温高压地层延伸，传统圆柱平面 PDC 齿的固有局限日益凸显：剪切破岩在硬岩中效率下降，研磨地层中磨损与热失效加剧，软硬交错地层中正面冲击易导致崩齿。在此背景下，以异形齿（非平面齿 / 3D 齿）、斧形齿为代表的切削齿几何结构创新，成为突破 PDC 钻头适用边界、实现进一步提速的关键技术路径。

对经纬智汇及其服务对象而言，厘清这一前沿技术的原理本质、全球竞争格局、专利壁垒与国产化突破方向，对于研发立项、技术选型与投资决策具有直接的支撑价值。

1.2 核心调研问题

本报告围绕以下核心问题展开：

• 异形齿与斧形齿相比传统平面齿的破岩机理优势究竟来自何处？关键几何参数如何影响破岩效率？
• 国际三大油服与主要钻头厂商的异形齿/斧形齿产品矩阵、技术路线与专利布局如何？各自优劣势与竞争策略是什么？
• 全球及中国 PDC 钻头与异形齿市场规模、增速与渗透情况如何？
• 中国在异形齿/斧形齿领域的国产化进展、技术代差与突破方向在哪里？
• 面向研发立项、技术选型与投资，应采取怎样的技术路线选择与行动路径？

1.3 调研范围界定

• 技术范围：聚焦油气钻井 PDC 钻头切削齿的几何结构创新与优化，重点为异形齿（非平面 / 3D 齿）与斧形齿（脊形齿），涵盖破岩机理、几何参数、布齿优化、材料与界面协同、前沿仿真方法。
• 地域范围：全球视野，重点对比国际三大油服与主要专业钻头厂商，以及中国主要厂商、研究机构的对标进展。
• 时间视角：全时间轴，梳理从早期平面齿到锥形/脊形齿、斧形齿、3D 复合齿的完整演进脉络，研判未来趋势。
• 研究颗粒度：宏观（行业提速趋势与市场）+ 中观（细分技术路线与竞争格局）+ 微观（齿型几何参数、破岩力学、典型产品性能）。

1.4 调研方法说明

本报告采用多源信息交叉验证方法：以国际学术数据库（SPE/IPTC 论文、SCI 期刊）与中文核心期刊（《石油钻探技术》《工程力学》等）作为机理与参数的权威来源；以厂商技术白皮书、产品手册、行业媒体报道作为产品与现场案例来源；以专利数据库作为技术壁垒分析来源；以专业市场研究机构报告作为市场规模来源。

所有市场数据均标注来源机构与年份，并对不同机构间的口径差异予以说明；所有厂商性能宣称值均明确归因并作可信度限定，作为厂商宣称值而非既定事实呈现；典型现场案例数据均注明属单井或区块案例，存在选择性偏差。配套《参考文献汇总》对全部来源按 GB/T 7714-2015 标准著录，并附五级可信度评级。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

PDC 切削齿是什么。 PDC 切削齿是 PDC 钻头的破岩核心元件，由一层人造聚晶金刚石层（金刚石微粒在高温高压下烧结而成）附着在碳化钨（硬质合金）基体上构成。金刚石层提供超高硬度与耐磨性，碳化钨基体提供韧性与可焊接性。工作时，多颗切削齿镶嵌在钻头冠部的刀翼上，随钻头旋转，像刨刀刨木头一样以剪切方式刮削岩石。

传统平面齿为何遇到瓶颈。 传统切削齿的金刚石工作面是平的圆柱端面，破岩方式是单一的剪切/刮削。这种方式在软地层和中硬地层效率很高，但存在几个固有短板：一是圆柱齿真正与岩石接触的刃口仅占暴露面的约三成，破岩"着力点"分散；二是剪切破岩的耐久性几乎完全依赖金刚石的耐磨性，在研磨性强的地层里磨损极快，并因摩擦生热导致金刚石"石墨化"而热失效；三是平整的工作面不利于岩屑及时排出和钻井液冷却；四是在软硬交错地层中，平面齿正面"硬碰硬"容易崩齿。

异形齿的破局思路。 异形齿（也称非平面齿、3D 齿、shaped cutter）的核心思路，是把切削齿的平整工作面改造成带尖、带脊、带凹凸或带波浪的三维曲面，从而改变破岩的力学方式。最具代表性的两类是：

• 锥形齿（Stinger / Conical）：把工作面做成圆锥尖头，破岩时像凿子一样以"点接触"集中应力，先把岩石预压裂，再由后排平面齿剪切清除。
• 斧形齿（Axe / Ridge，脊形齿）：在工作面上做出一条凸起的脊线，破岩时脊线先以"线接触"切入岩石，把作用方式从弧面剪切转为类似斧头劈砍的大角度切削，集成了 PDC 的剪切与牙轮的挤压两种破岩机制。

由于接触面积更小，异形齿在相同钻压下能产生更高的接触应力，更容易"吃进"硬岩；同时三维曲面改善了岩屑排出与散热，降低了热失效风险。最终表现为破岩比能（MSE，破碎单位体积岩石所需的机械能）下降、扭矩降低、机械钻速提升。

2.2 发展脉络与成熟度评估

PDC 切削结构的演进呈现清晰的代际特征，可概括为五个阶段：

第一阶段——平面齿引入（1971—1990 年代）。 PDC 由美国通用电气公司于二十世纪七十年代初引入钻井业，早期均为平面圆柱齿，主要解决软地层提速问题。

第二阶段——非平面界面改进（1990 年代—2000 年代初）。 这一阶段创新集中在金刚石层与碳化钨基体的"内部界面"上，通过在界面设置纵横沟槽，使接触面积增加约 22%，缓解金刚石层在冲击下的分层剥落，提升齿的整体寿命。这属于"内部结构"创新，工作面仍是平的。

第三阶段——浅凹/凹凸工作面（2000 年代）。 Baker Hughes 等厂商推出浅凹面齿，通过工作面微造型降低岩—齿界面的摩擦热。公开案例显示，在硬灰岩/砂岩地层可实现机械钻速约 10% 的提升、累计进尺约 37% 的提升，界面摩擦热降低约 20%。

第四阶段——锥形齿（2010 年代初）。 2010 年前后，相关团队首创圆锥形"Stinger"齿，2014 年 Schlumberger 推出搭载锥齿的 StingBlade 钻头，标志非平面齿正式进入"工作面三维化"时代。锥齿的厚金刚石层与点载荷应力集中，使其冲击韧性与耐磨性大幅提升。

第五阶段——斧形齿与 3D 复合齿（2016 年至今）。 2016 年 Smith Bits 推出搭载斧形脊齿的 AxeBlade 钻头，随后各厂商陆续推出脊形、三脊形、鞍形、双曲面、波浪形等多样化 3D 齿型，并发展出"平面齿 + 异形齿"混合布齿的整机设计思路。这一阶段的核心特征是齿型的多样化、专用化（针对不同地层定制齿型）与设计的仿真驱动化。

成熟度评估。 综合来看，锥形齿与斧形齿已进入规模化商业应用的成熟阶段（技术成熟度达到现场验证与商业推广水平），三脊齿、鞍形齿、双曲面齿等处于现场试验与小批量应用阶段，而基于人工智能与高保真数值仿真的齿型自动优化设计仍处于研究与工程化早期。中国整体落后国际领先水平约一个代际，材料端追赶最快，原创几何设计与仿真一体化能力差距最大。

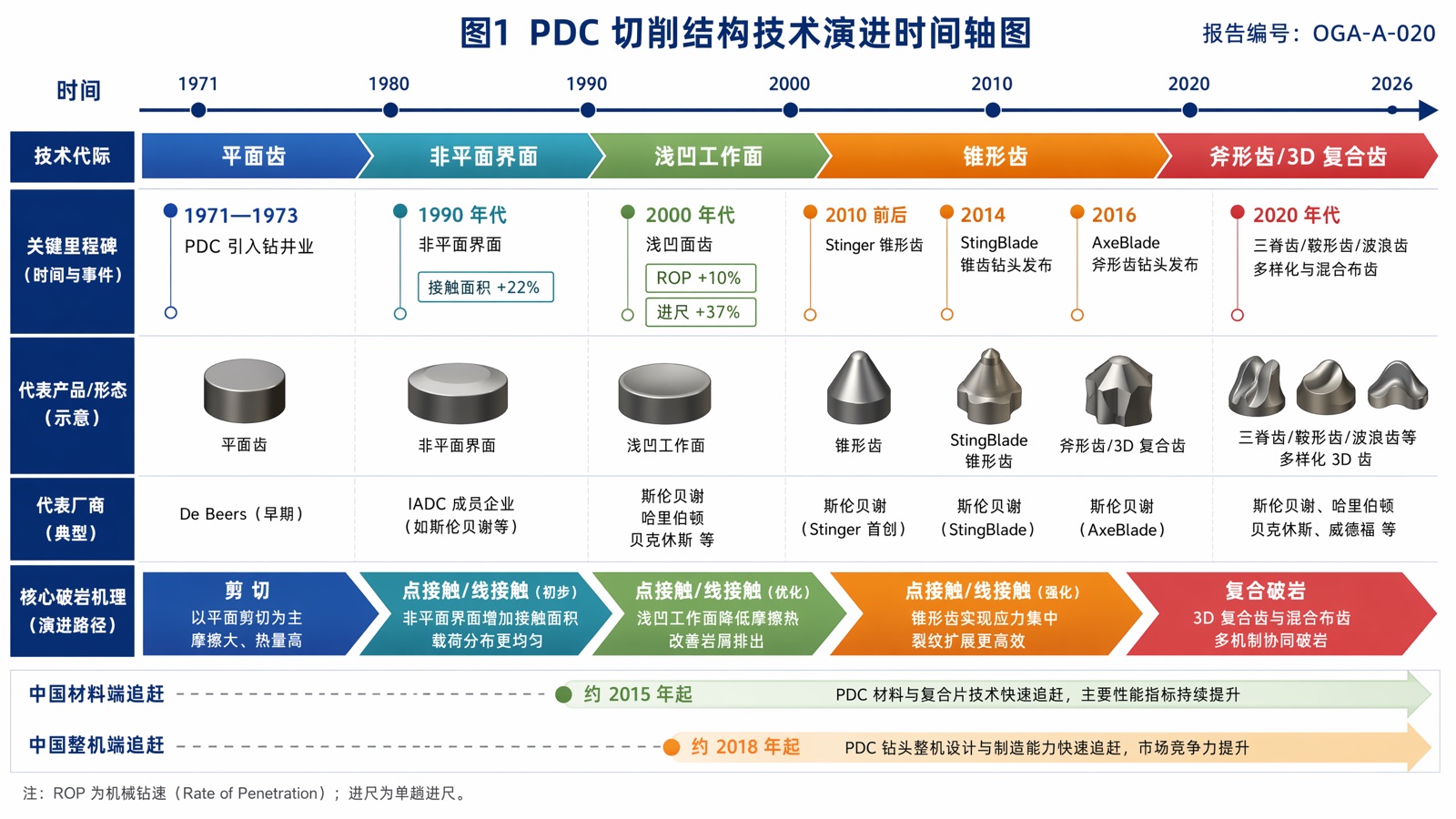

*图 1 PDC 切削结构技术演进时间轴图*

2.3 国内外整体发展现状

国际现状。 国际三大综合油服公司均已建立完整的异形齿产品矩阵，并实现"设计平台—材料制造—数值仿真—现场服务"的垂直一体化能力。异形齿已从单一齿型走向"齿型库 + 混合布齿"的体系化竞争，针对不同地层（页岩、致密砂岩、灰岩、火山岩、花岗岩、含砾地层）提供定制化齿型组合方案，并与旋转导向系统、高扭矩螺杆、切深控制元件等工具实现一体化提速。

国内现状。 中国已形成"材料商 + 整机厂 + 研究机构"的产业格局。材料端，河南四方达、黄河旋风、沃尔德等已具备覆盖软/中硬/硬/含砾全地层的平面齿与异形齿产品组合，并在高端齿上打破进口垄断。整机端，中石化石化机械（江钻）、中石油渤海钻探、宝石机械、河北锐石、成都百施特、深圳新锐等已推出多种异形齿钻头并取得现场业绩。研究端，中石油钻井院、中石化、西南石油大学、中国石油大学等在破岩机理仿真、凸脊型非平面齿、三脊齿等方向产出大量成果。但据国内学者综述，国内钻头企业整体呈现"数量多、规模小、研发分散、投入不足"的特征，非平面齿（斧脊/3D 几何）的系统性研究尚处初期，产品仍显著落后于国际知名公司。

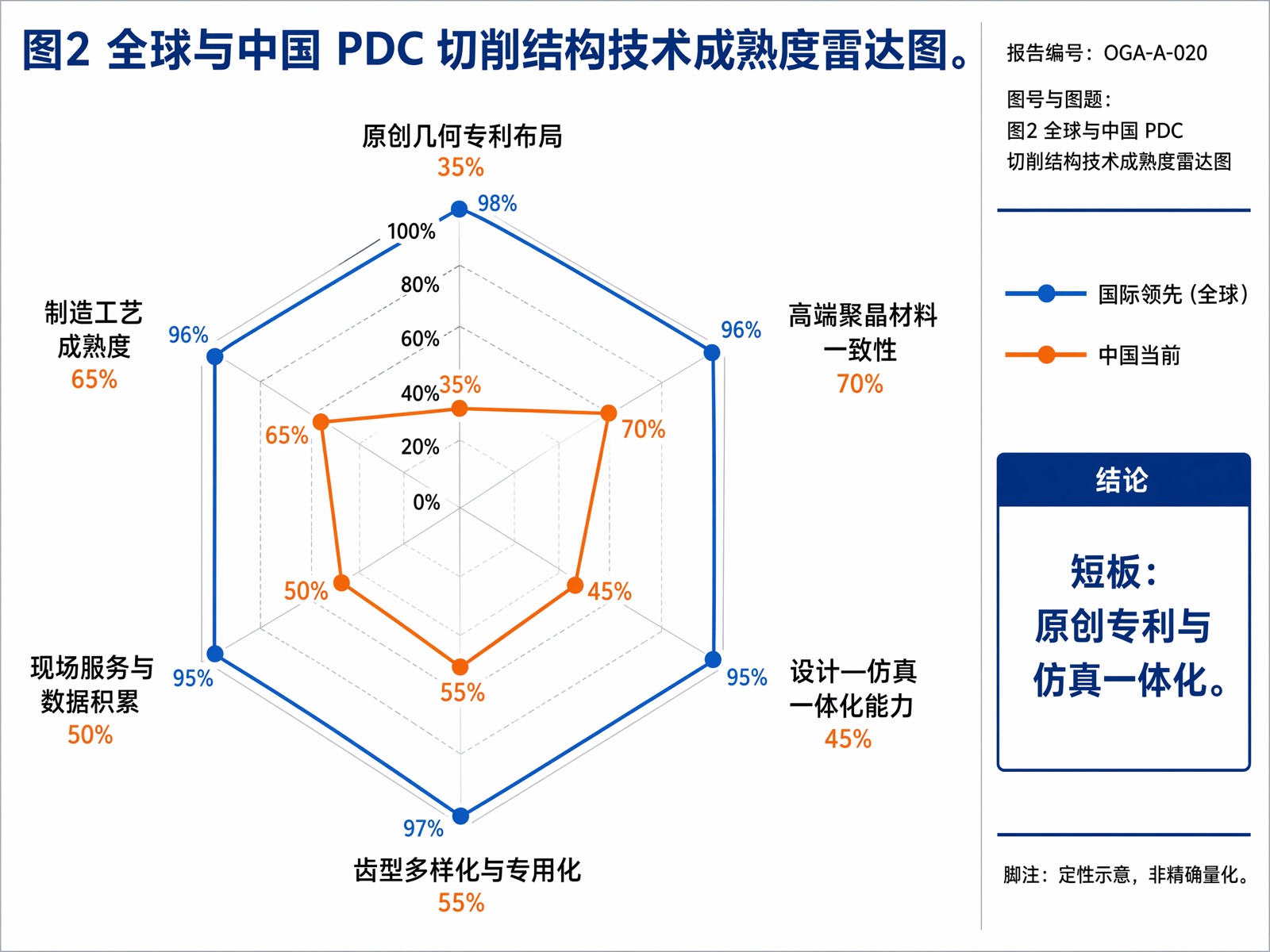

*图 2 全球与中国 PDC 切削结构技术成熟度雷达图*
