旋转导向系统（RSS）导向执行机构技术对标研究

——推靠式 / 指向式 / 混合式三大技术路线全球对标与国产化路径

出品方：北京经纬智汇信息咨询有限公司 报告编号：OGA-A-023 报告日期：2026年6月 保密级别：内部参考 版本：V1.0 所属专题：钻井提速（涡轮·旋导·PDC）内容簇

01 · 引言：旋转导向在钻井提速降本中的战略地位

旋转导向系统（Rotary Steerable System, RSS）被业界誉为定向钻井技术皇冠上的明珠，是制约我国高端油气钻井装备自主化的"芯片"级核心技术。其本质价值在于：在钻柱持续旋转的同时实现井眼轨迹的精确闭环控制，从根本上克服了传统"滑动导向"模式（螺杆钻具 + 弯接头）的固有缺陷。

在传统滑动导向模式下，需停止钻柱旋转、将弯接头朝向目标方位"托压"滑动钻进。这一模式带来一系列工程难题：井壁与钻具之间摩阻大、机械钻速（ROP）低、井眼净化差、岩屑床易堆积、托压卡钻风险高；在大位移井（ERD）中，甚至因摩阻过大而无法将足够钻压传递至钻头，导致"钻不动"。RSS通过专用井下导向执行机构，在全旋转状态下实现导向，带来的工程收益是系统性的：摩阻与扭矩显著降低、岩屑携带与井眼净化改善、钻压传递效率提升、井眼轨迹平滑（低井眼螺旋度、低井壁粗糙度），从而可钻出更长的水平段与更大位移的复杂结构井。

从技术起源看，RSS最早源于对大位移井的工程需求。世界上第一套商业化RSS应用于英国BP的Wytch Farm大位移油田。商业化的标志性节点是：贝克休斯（Baker Hughes）与意大利埃尼集团（Eni/Agip）联合开发的第一代AutoTrak旋转闭环系统（RCLS）于1997年正式推出，并在2000年前主导了新兴的RSS市场；斯伦贝谢（Schlumberger，现SLB）PowerDrive于2000年全面推向市场，并自2001年起以年钻井进尺计领跑全球。指向式RSS于2003年前后引入商业应用；井下自动化模式（如井斜自动保持）于2003年首次实现，垂直钻井模式于2004年、井斜方位同时保持于2008年相继落地，而曲线段（造斜段）的全自动控制则直至2020年（推靠式）和2022年（指向式）才告实现。这一时间脉络说明：RSS的核心难点并不在"能否旋转导向"，而在"导向执行机构能否在复杂井下环境中精确、可靠、长寿命地工作"。

本报告聚焦RSS的核心子系统——导向执行机构（steering / actuation mechanism），采用"现状—对标—瓶颈—趋势"四段式分析框架，从微观（部件级原理）、中观（产品代际与竞争格局）、宏观（市场与政策）三个层次，系统对标推靠式（push-the-bit）、指向式（point-the-bit）与混合式（hybrid）三大技术路线，并重点剖析国际三巨头与中国国产化之间的真实差距与追赶机会。本报告遵循"先铺陈分析、数据支撑，最后得出结论"的结论后置原则，结论、建议与行动路径集中于第七章。

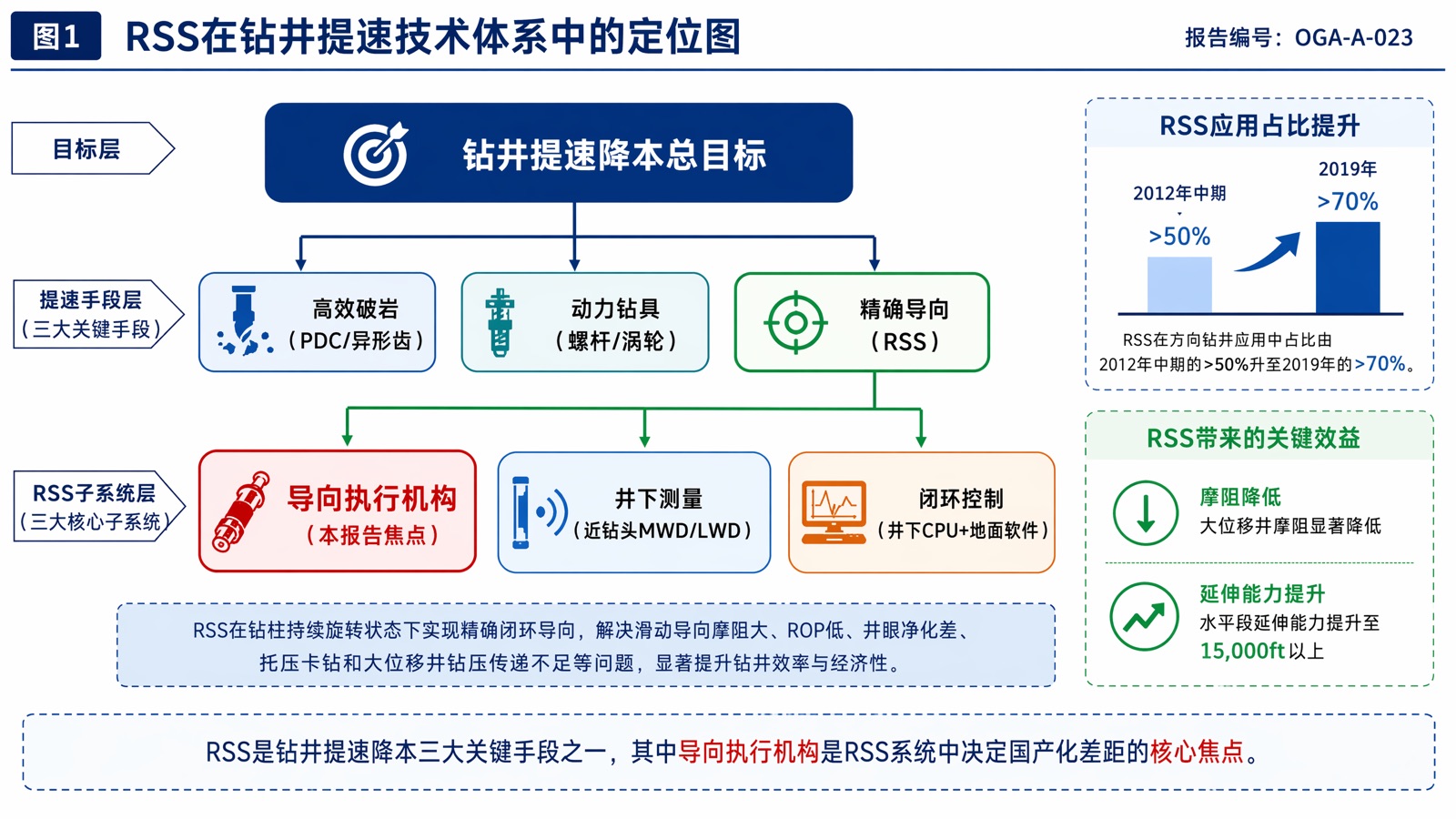

*图1 RSS在钻井提速技术体系中的定位图*

02 · 技术原理与执行机构分类：部件级深度剖析

2.1 两大基本造斜原理

根据导向偏置机构（deflection / bias mechanism）的工作原理差异，RSS在物理层面分为两大基本类型，二者的造斜机理存在本质区别。

（1）推靠式 / 推靠钻头式（Push-the-bit）

推靠式通过工具外部的可伸缩翼肋 / 巴掌（pad / rib）周期性地向井壁施加侧向力。根据作用力与反作用力原理，井壁对工具产生方向相反的反推力，使钻头被"推"向施力方向的相反一侧，从而产生侧向切削、改变井眼延伸方向。在推靠式系统中，井壁同时与钻头、推靠巴掌、上稳定器三处接触，其造斜能力（狗腿度）主要由通过这三个接触点拟合的几何曲线决定。其物理本质可概括为：侧向力驱动 + 钻头侧向切削造斜。

（2）指向式 / 指向钻头式（Point-the-bit）

指向式通过工具内部的偏置机构使主轴（心轴 / drive shaft）相对工具轴线弯曲一个微小角度，令钻头轴线与工具本体轴线之间形成一个倾角，按照由上稳定器、下稳定器接触点和钻头共同确定的"三点几何"造斜。在理想形态下，由于钻头轴线持续指向井眼曲线前进方向，钻头主要依靠正前方切削（全断面切削）造斜，理论上无需依赖侧向力。指向式必须依靠某种不旋转外套 / 参考外壳（non-rotating housing / sleeve）或稳定平台来建立这一偏转的方位参考系。其物理本质可概括为：钻头指向控制 + 全断面切削造斜。

2.2 静态/动态、稳态/调制式的进一步细分

在两大基本原理之上，根据偏置机构相对井壁/地层是否旋转，RSS可进一步细分。

• 静态偏置式（static bias）：偏置机构（不旋转外套或翼肋）相对井壁保持静止、不随钻柱旋转。典型代表为贝克休斯AutoTrak（静态推靠式）、哈里伯顿Geo-Pilot（静态指向式）。
• 动态偏置/调制式（dynamic / modulated bias）：偏置机构随钻铤全旋转，通过控制阀在每一转中精确"调制"翼肋的伸出时机与时长，使合成侧向力始终指向同一固定方位。典型代表为斯伦贝谢PowerDrive（动态推靠式/全旋转）。

由此衍生出静态推靠、动态推靠、静态指向、动态指向、混合式五大工程类别。国内学界普遍认为，动态指向式（利用内部稳定平台为偏置机构提供一个对地静止的参考系）在造斜率、导向精度、位移延伸能力等综合指标上最优，被视为目前最先进的自动化导向工具；但其技术难度也最高——稳定平台的控制性能（尤其是抗井下扭转粘滑扰动的能力）直接决定了系统的导向能力与导向精度，这正是国产高端RSS攻关的核心难点之一。

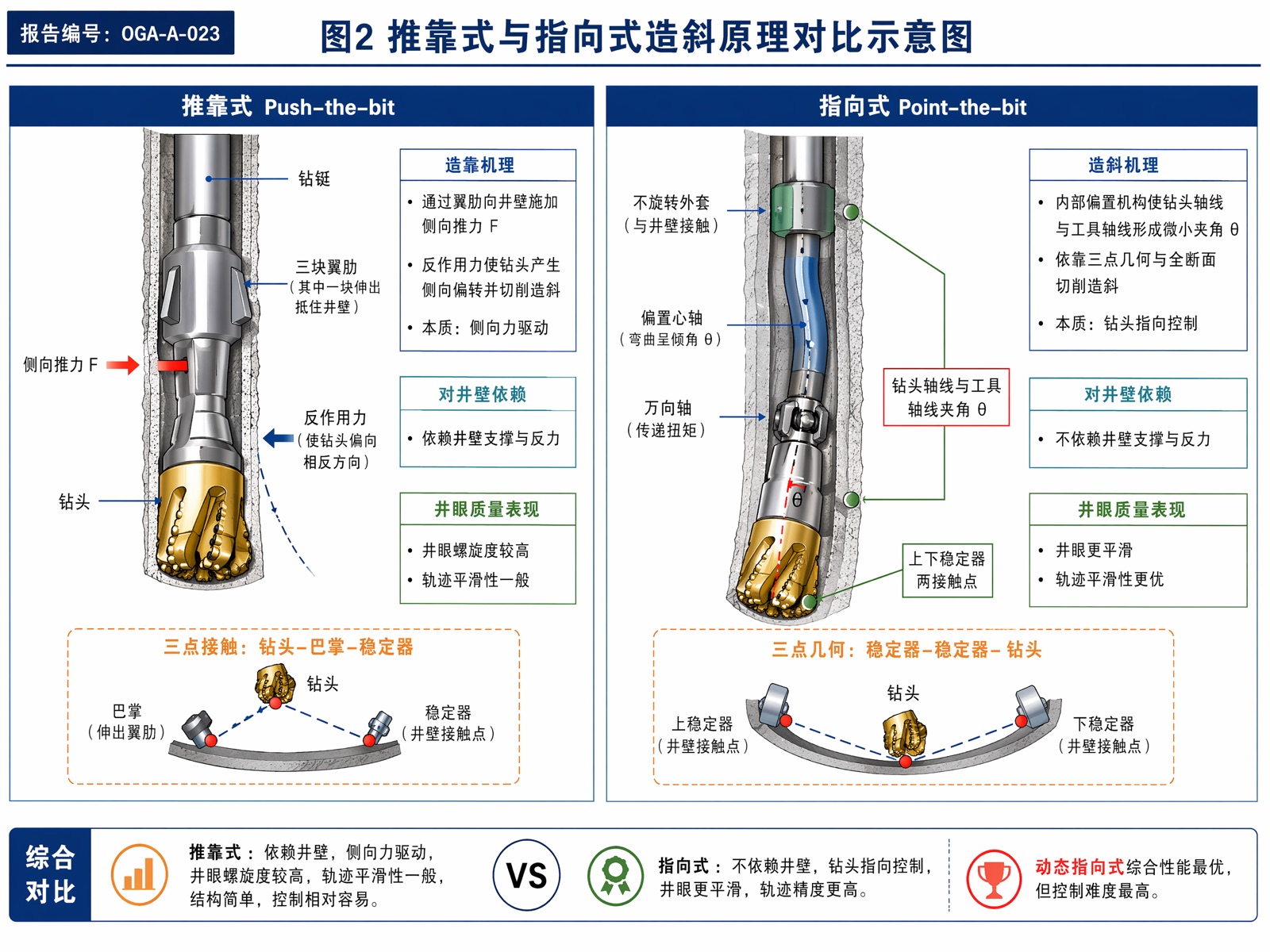

*图2 推靠式与指向式造斜原理对比示意图*

2.3 核心部件与工程实现（厂商典型方案）

推靠式 · 斯伦贝谢PowerDrive（动态/全旋转）：核心由控制单元（Control Unit）与偏置单元（Bias Unit）两部分构成。控制单元安装于控制钻铤内，依靠钻井液流经内置叶轮发电获取动力，集成控制电子与定向仪表，能够在全旋转的钻铤内部"保持自身相对地层静止"；其下端控制轴连接偏置单元，控制轴末端的旋转阀控制随偏置单元一同旋转的三个出液端口。当控制单元保持静止时，钻井液依次激活三个翼肋，使翼肋始终在井眼圆周的同一相对方位推出，从而迫使钻头朝相反方向偏转。控制单元保持静止的累计时间长短，决定了造斜率（狗腿度）的大小——这是一种巧妙的"机械调制"方案。

推靠式 · 贝克休斯AutoTrak RCLS（静态/不旋转外套）：井下偏置导向工具由不旋转外套与旋转心轴通过上、下两组轴承连接构成可相对转动的结构。心轴上接钻柱、下接钻头，负责传递钻压、扭矩与钻井液；不旋转外套上集成井下CPU、控制电路与三块液压驱动支撑翼肋。由高压液压油驱动的活塞分别对三块翼肋施加独立可控的不同推力，三力合成的矢量引导工具沿设定轨迹、以设定狗腿度钻进。系统以极高频率监测近钻头井斜，自动调整各翼肋推力，实现连续比例导向（continuous proportional steering）与闭环控制。

指向式 · 哈里伯顿Geo-Pilot（静态指向）：依靠不旋转外筒与旋转心轴之间的一套偏心环（eccentric rings）偏置机构使心轴产生偏置，为钻头提供一个与井眼轴线不一致的倾角。该偏置机构由若干可控偏心圆环组合而成，井下自动控制完成组合定向后，机构相对不旋转外套锁定，始终将心轴向固定方向偏置。其主要部件包括驱动轴、外壳、驱动轴密封装置、不旋转设备、上部悬臂轴承与下部聚焦轴承、偏心装置、近钻头井斜传感器、近钻头稳定器以及控制电路与传感器。值得注意的是，Geo-Pilot采用加长保径PDC钻头以减少井眼螺旋，是业界唯一使用加长保径钻头的商业RSS方案。

指向式 · 斯伦贝谢PowerDrive Xceed（动态指向/全旋转）：所有内、外部件均与钻柱同速旋转。钻头轴连接到一个略微偏离工具轴线的内置电机；为保持给定的工具面方位，该电机以与钻铤相同转速反向旋转，使钻头轴的偏置方向相对井眼保持静止。钻柱的转速、扭矩、钻压通过钻铤经一个万向轴（universal joint）传递到钻头轴上方，从而保护工具内部精密部件免受钻进过程中复杂载荷的冲击。这一方案使Xceed特别适合硬地层、研磨性地层与侧钻作业。

混合式 · 斯伦贝谢PowerDrive Archer：基于PowerDrive X6平台，将"推靠"与"指向"两种机理融合——内部偏置控制轴驱动一个内部万向节产生钻头倾角（指向作用），同时外部翼肋同步作用于井壁（推靠作用），从而在保持全旋转特性的同时实现高造斜率。这一融合方案代表了当前高造斜率RSS的主流技术方向。

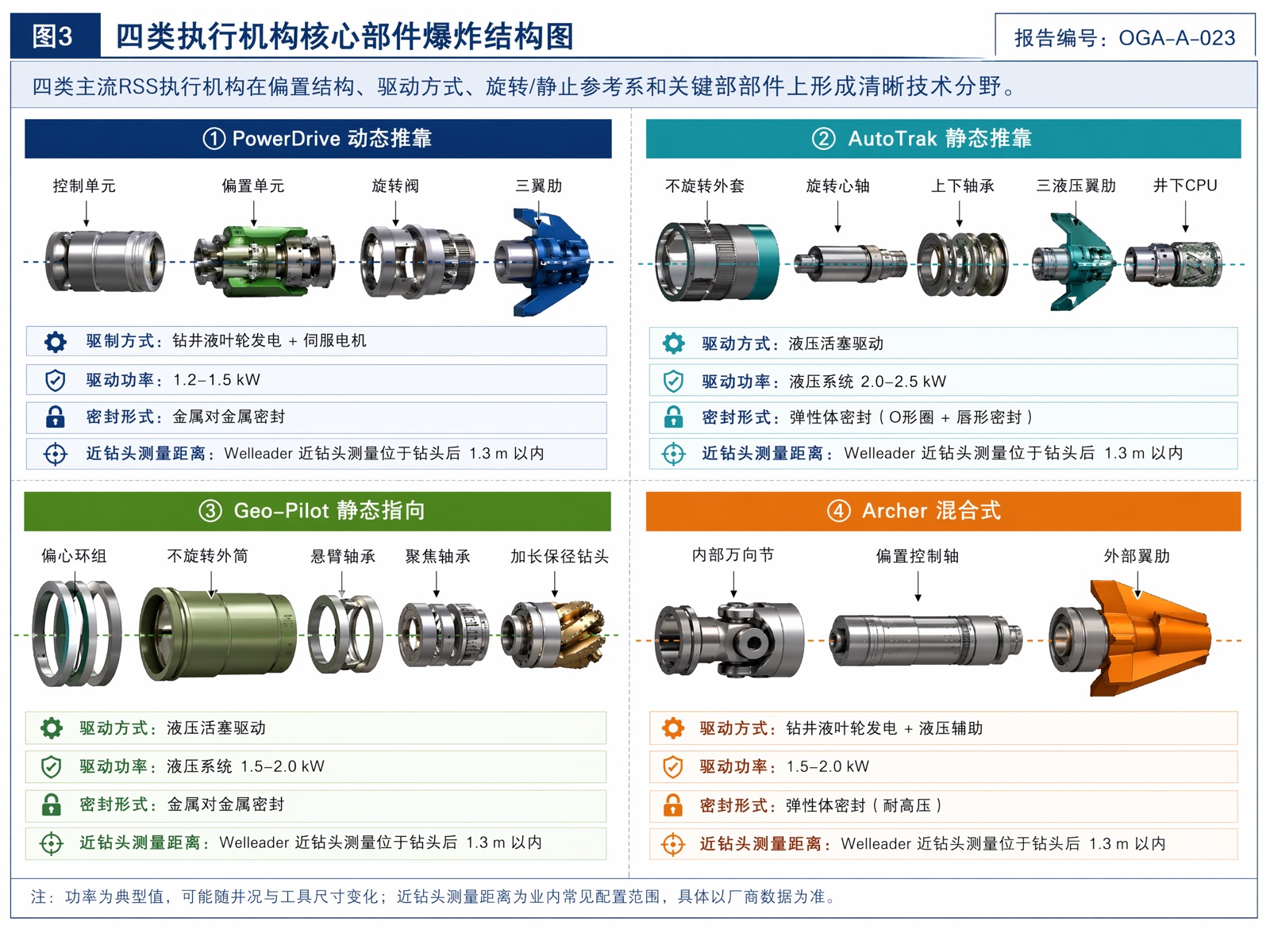

*图3 四类执行机构核心部件爆炸结构图*

2.4 两条技术路线的工程性能差异对比

下表系统对比推靠式与指向式在关键工程维度上的差异，这是后续技术选型与国产攻关方向判断的基础。

贝克休斯在其技术文献中曾提出一个值得国产厂商深思的观点：行业过度纠结于"推靠 vs 指向"的路线之争意义有限，真正决定性的是RSS能否始终精确、可靠地导向至目标，同时钻出高质量井眼——这也正是AutoTrak采用可在两种模式间灵活切换的"混合操作"逻辑的根本原因。这一判断在后文的趋势章节将得到进一步印证：技术终局是融合而非对立。
