耐高温随钻电子元器件技术现状研究

出品方：北京经纬智汇信息咨询有限公司 报告编号：OGA-A-029 所属板块：油气钻完井工程 · 钻井提速 报告日期：2026年6月 保密级别：内部参考 版本：V1.0

执行摘要

随钻测量/测井（MWD/LWD）井下电子系统是钻井提速、降本增效与深地油气开发的"神经中枢"。它实时感知井下井斜、方位、温度、压力、伽马、振动等关键参数，是旋转导向、地质导向、闭环钻井的物理基础。然而，随着勘探开发持续向深层、超深层、高温高压（HPHT）及地热（干热岩/EGS）领域推进，井下电子所面临的高温环境已成为制约钻井装备能力跃升的"第一道天花板"。本报告以全球视野、全时间轴、宏观—中观—微观多层次视角，系统梳理耐高温随钻电子元器件的技术原理、材料路线、封装互连、电源储能、传感器、热管理与可靠性工程，对标国内外技术差距，厘清核心瓶颈，并面向管理层、技术人员与投资方给出强决策导向的行动建议。核心结论如下：

第一，耐温能力的"台阶式"提升是行业铁律，全球主流停留在175℃，200℃为商用上限，230℃以上无成熟方案。 行业经验表明，井下作业温度的提升大致以25℃为一个台阶跳跃，而每跨越一个台阶往往需要约十年——因为需要足够多的元器件厂商把高温器件做出来、系统集成商再造出工具并形成合格作业机队。当前全行业正从175℃艰难向200℃爬升。国际四大油服（斯伦贝谢、哈里伯顿、贝克休斯、威德福）的顶尖HPHT工具商用耐温为200℃，标准工具为175℃；230℃及以上仅存在于实验室与极少数验证样机。

第二，中国呈现"系统强、器件弱"的鲜明格局——集成自主、核心芯片几乎全靠进口。 在系统集成层面，中海油服"璇玑"旋转导向与随钻测井系统、胜利"SINOMACS"、德石股份等已实现175℃高温MWD/LWD的自主化，打破国外长期垄断；但在最核心的高温集成电路（高精度ADC、运算放大器、微处理器MCU、SOI数字逻辑）层面，国产产品几乎空白，行业普遍依赖ADI（亚德诺）、Honeywell（霍尼韦尔）、CISSOID等进口器件，高端特种芯片国产化率近乎为零，构成典型的"卡脖子"环节。

第三，技术路线清晰但跨越艰难，受阿伦尼乌斯定律刚性约束。 当前175—225℃量产主力是高温硅基SOI（绝缘体上硅）工艺，宽禁带半导体SiC（碳化硅）用于功率与驱动，GaN/Ga₂O₃（氮化镓/氧化镓）面向250—400℃尚处实验室阶段。受阿伦尼乌斯定律支配，温度每升高约10℃，电子器件失效率约翻一倍，导致同一器件在150℃可工作数千小时，在200℃可能仅工作约100小时——这是高温电子难以逾越的物理本质。

第四，需求由"深地油气+地热能"双轮强力驱动，战略窗口正在打开。 中国深地工程加速推进，深地塔科1井完钻10910米，井底温度达200—210℃、压力达145兆帕；塔里木油田"十四五"期间钻成223口8000米级超深井，占全国总量一半以上。地热（干热岩/EGS）井温常超250℃、极端可达400℃，对200℃以上无冷却电子的需求最为迫切。国家"向地球深部进军"战略与高端芯片国产替代政策，为耐高温电子国产化提供了历史性需求牵引。

风险提示：核心高温IC进口依赖带来断供/制裁风险；油价波动压制高端工具采购；200℃以上长期可靠性数据不足导致工具失效与高昂非生产时间成本；假冒伪劣元件渗入供应链；200—230℃区间为全球性技术瓶颈，研发周期长、回报存在不确定性。

行动建议（提要）：建议中国油气装备产业（及经纬客户）采取"系统集成自主 + 核心器件梯次国产替代"双轨战略——短期保障ADI/CISSOID等进口供应链安全并建立战略库存，同时规模化推广175℃国产系统替代进口服务；中期联合国家科研力量攻关175℃→200℃国产高温SOI模拟前端、高温ADC、高温封装；长期面向200—250℃无冷却系统与地热市场布局宽禁带半导体与片上集成。详见第07章。

01 · 调研背景与目标

1.1 调研缘起与问题意识

钻井提速、降本增效是油气勘探开发降低单位储量成本的核心抓手，而井下电子系统正是实现"旋转导向—地质导向—随钻测井—闭环优化"这一现代高效钻井范式的技术底座。没有可靠的井下电子，旋转导向工具无法精确控向，随钻测井无法实时评价地层，钻井参数无法智能优化，"一趟钻""长裸眼"等提速技术更无从谈起。

然而，随着全球油气勘探开发的主战场持续向深层、超深层、非常规及高温高压领域迁移，井下电子所处的温度环境急剧恶化。过去钻井作业的温度上限约为150—175℃，而当前的深井、超深井、地热井温度普遍突破200℃，极端可达250℃乃至400℃。在这一温度区间，绝大多数商用电子元器件无法正常工作，甚至在百小时量级即告失效。耐高温随钻电子元器件，已从一个"可选优化项"上升为决定深地油气与地热能能否经济开发的"关键使能技术"与"国家战略卡点"。

本报告正是在此背景下，对耐高温随钻电子元器件这一细分技术领域进行系统性、决策导向的深度调研，旨在回答：当前全球技术处于什么水平？中国差距究竟在哪里？瓶颈如何突破？产业与投资机会何在？

1.2 核心调研问题

本报告围绕以下五个核心问题展开：

• 现状：耐高温随钻电子元器件的技术原理、材料路线与工程实现路径是什么？全球技术能力的"温度台阶"分布如何？
• 对标：国际领先的元器件厂商与油服工具集成商耐温能力如何？中国与国际的真实差距在哪些环节？
• 瓶颈：制约耐温能力跃升的核心技术瓶颈是什么？哪些是物理极限，哪些是工程与产业问题？
• 趋势：未来技术演进方向（宽禁带半导体、无冷却系统、片上集成、井下智能化）如何？市场规模与竞争格局怎样？
• 决策：面向管理层、技术人员、投资方，应如何布局以把握深地油气与地热能开发的战略机遇？

1.3 调研范围界定

• 技术范围：聚焦MWD/LWD井下电子系统所涉及的耐高温半导体器件、集成电路、无源元件、封装互连、高温电池、高温传感器、热管理与可靠性工程；电缆（wireline）测井电子作为对照提及，不作主体展开。
• 地域范围：全球视野，重点对标北美/欧洲（油服与器件巨头）与中国（系统集成与国产替代进展）。
• 时间范围：全时间轴——回溯高温电子发展脉络（含美国能源部Deep Trek计划），聚焦当前技术状态，前瞻未来5—10年趋势。
• 颗粒度：宏观（行业、政策、市场）+ 中观（技术路线、产业链、竞争格局）+ 微观（具体材料、器件、封装、案例）多层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证方法：中英文双语检索覆盖SPE/IADC技术论文、IEEE学术文献、油服公司技术白皮书、半导体厂商产品资料、第三方市场研究报告、国家石油公司（NOC）案例与官方媒体报道；对所有关键数据与厂商性能宣称均标注来源并进行五级可信度评级（详见配套《参考文献汇总》）。对市场规模等口径差异显著的数据，采用多机构并列呈现而非取单一值；对厂商耐温宣称，凡未经独立第三方验证者均作明确限定。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

什么是耐高温随钻电子元器件？ 简而言之，它是一类能够在井下高温、高压、强振动的极端环境中长时间稳定工作的电子器件与系统的总称。它服务的核心场景是随钻测量（MWD）与随钻测井（LWD）：在钻头后方的底部钻具组合（BHA）中，电子系统实时采集井斜、方位、温度、压力、自然伽马、电阻率、振动等参数，并通过钻井液泥浆脉冲（数据传输速率通常低于10比特/秒）将信息上传至地面，指导钻进方向与工艺优化。

为什么"高温"是核心矛盾？ 关键在于——井下的热"无法隔绝"。地层温度随井深增加而升高（地温梯度约25—30℃/km），到了万米深井，井底温度可达200℃以上。电子系统虽被封装在镍基合金（如Inconel）耐压筒内、维持内部常压"像潜艇一样"抵御外部高压，但温度会持续传导进来。隔热保温瓶（杜瓦瓶/真空瓶）只能延缓而无法阻止升温：在230℃环境中，高性能真空瓶24小时内可将瓶内温度控制在150℃左右，但MWD/LWD一次入井常达1—2周，保温瓶"远远撑不了那么久"。因此，随钻电子必须围绕"无法主动降温"这一前提进行设计——这与可短时（5—10小时）作业、能借助保温瓶达到260℃的电缆测井工具有本质区别。

温度如何"杀死"电子器件？ 两条物理规律决定了高温电子的难度：其一，标准体硅半导体的漏电流随温度每升高约10℃翻一倍，温度过高时半导体会逐渐失去"开关"能力、趋于导通失效；其二，阿伦尼乌斯定律指出，材料与器件的失效速率随温度上升呈指数增长，温度每升约10℃，失效率约翻倍。两者叠加，导致同一器件在150℃可稳定工作数千小时，而在200℃可能仅工作约100小时。

2.2 极端工作环境的多场耦合

随钻电子的工作环境是高温、高压、强振动、强腐蚀的多场耦合，每一项都对元器件提出严苛要求：

• 高温：地温梯度推动井底温度随深度攀升。深地塔科1井实测井底200—210℃；地热井可达250—400℃。这是首要约束。
• 高压：井下静水压力可达10000—20000 psi乃至25 kpsi（约172兆帕）以上。压力本身通过耐压筒隔绝，通常不是元件可靠性的直接限制因素，真正的限制是热。
• 强振动与冲击：钻进过程中伴随轴向/侧向冲击与黏滑（stick-slip）效应，瞬时冲击如"货运列车相撞"。按牛顿第二定律，质量越大的元件在相同加速度下承受越大的力，且重质元件易引发低频共振，因此高温电子设计强调"轻量化、刚性固定"。
• 强腐蚀：H₂S（硫化氢）、CO₂、高盐卤水等腐蚀性介质环境，对密封与材料提出额外要求。

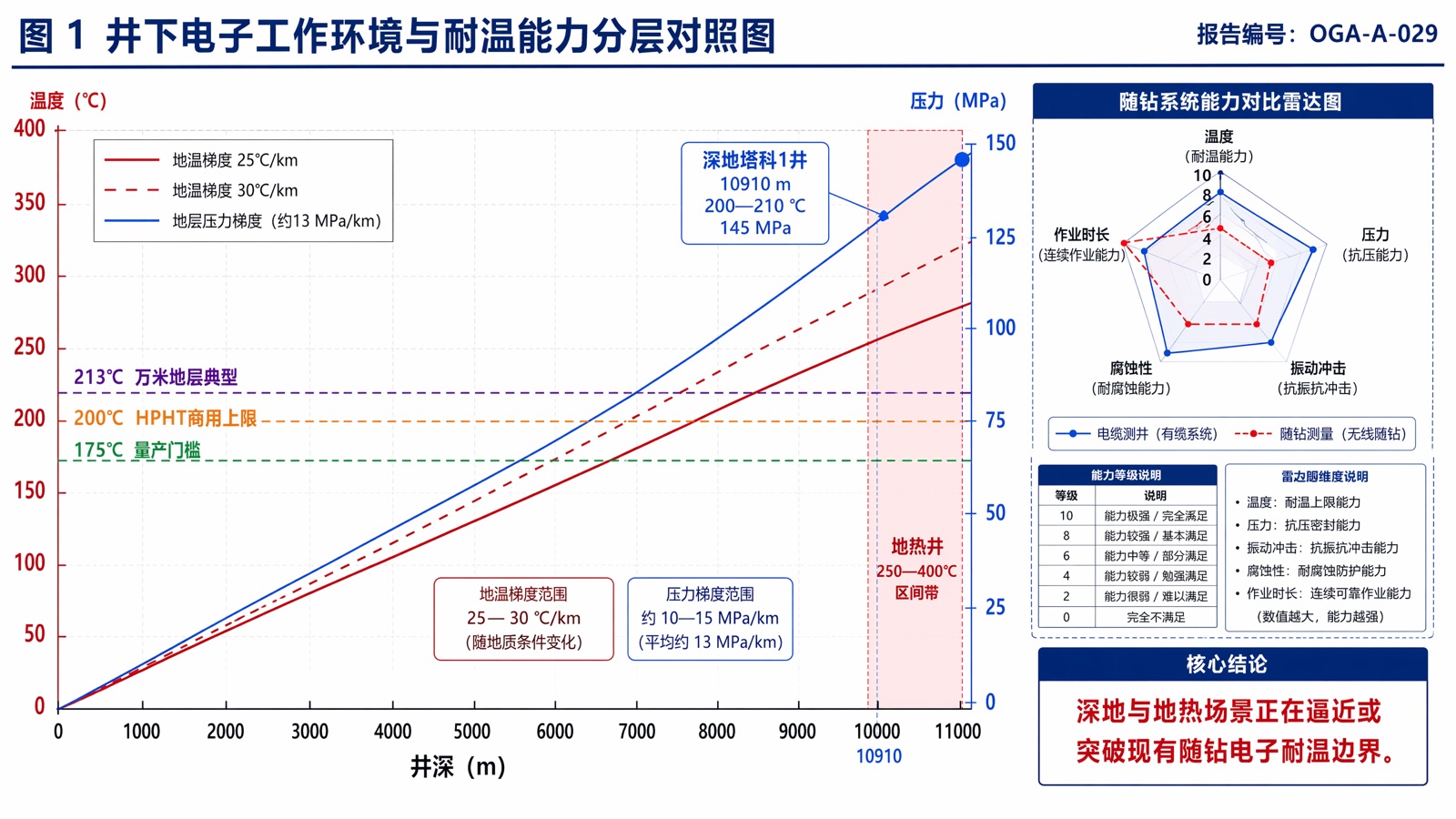

!图1 井下电子工作环境与耐温能力分层对照图 *图1 井下电子工作环境与耐温能力分层对照图*

2.3 发展脉络与成熟度评估

耐高温井下电子的发展可大致分为四个阶段：

萌芽与军用溢出阶段（1970s—1990s）：高温电子最早源于航空、航天、国防、汽车发动机等领域的需求。井下电子早期主要"超规格"使用工业级（额定125℃）器件，通过筛选、降额勉强应用于150℃以下的常规井。

国家计划驱动的SOI突破阶段（2000s）：美国能源部（DOE）"Deep Trek"计划（约2003—2007年）是高温井下电子的关键里程碑。该计划联合BP、贝克休斯、斯伦贝谢、Goodrich等企业，基于Honeywell的SOI（绝缘体上硅）工艺，开发出可在225℃工作的EEPROM、FPGA、高精度运放、ADC等关键器件，确立了"高温硅基SOI"作为200℃级井下电子主力路线的地位，目标实现"150℃下15年、225℃下5年"的寿命。

系统集成与商用化阶段（2010s）：四大油服推出175℃标准工具与200℃高温工具产品线（如哈里伯顿Quasar系列、斯伦贝谢同级工具）。中国在此阶段实现系统级突破——中海油服"璇玑"旋转导向与随钻测井系统于2014年商业化，打破国外垄断。

深地牵引与国产攻坚阶段（2020s至今）：深地油气、地热能开发将温度需求推向200℃以上，宽禁带半导体（SiC/GaN/Ga₂O₃）开始进入井下高温视野；中国系统集成进一步成熟（璇玑累计作业超2700井次），但核心高温IC国产化攻关仍处于起步阶段，成为产业升级的关键焦点。

成熟度评估：从技术就绪度（TRL）视角看，175℃级随钻电子（硅基/SOI）已完全商用成熟（TRL 9）；200℃级HPHT电子处于小批量商用（TRL 7—8），机队规模有限、成本高昂；230℃及以上电子总体处于工程验证与实验室阶段（TRL 4—6），尚无规模化商用产品。中国在175℃系统集成达到商用成熟，但在200℃以上器件与国产高温IC方面整体落后国际先进水平。

2.4 国内外整体发展现状

国际：形成了"上游高温器件巨头 + 下游油服工具集成商"的成熟分工。器件端，Honeywell（HTMOS SOI）、ADI（自研SOI双极）、CISSOID（SiC/SOI，比利时）、VORAGO（HARDSIL体硅）、TI、Microchip等供应175—225℃高温器件；工具端，斯伦贝谢、哈里伯顿、贝克休斯、威德福主导HPHT高温工具市场，并辅以Gordon Technologies、Watt&Well等独立高温电子供应商。

中国："系统强、器件弱"特征突出。系统集成层面，中海油服璇玑、胜利SINOMACS、德石股份、中油测井等已实现175℃自主化并形成规模化作业能力；但在高温核心IC（ADC、运放、MCU、SOI逻辑）层面几乎完全依赖进口，国产高温芯片基本空白。值得注意的是，中油测井已实现175/205/235℃全国产声波换能器并完成208.4℃/140.5MPa超高温探井测井，表明在传感器/换能元件等非IC环节，国产化已取得实质突破——差距主要集中在高温集成电路这一最硬的内核。
