套管柱强度设计与挤毁失效分析方法研究调研报告

报告编号：OGA-A-043 所属专题集群：套管与管柱完整性 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

套管柱是油气井井筒完整性的物理基石，其强度设计与失效分析水平直接决定钻完井作业安全、油气藏开发效率与全生命周期资产价值。在深层超深层、非常规页岩气、稠油热采、盐膏层及 CCUS 等复杂工况持续拓展的背景下，套管柱"挤毁失效（Collapse Failure）"已从传统的偶发性事故，演变为制约中国非常规油气规模效益开发的系统性技术瓶颈。本报告从技术原理、标准体系、失效机理、竞争格局、发展趋势五个维度，对套管柱强度设计与挤毁失效分析方法进行全时间轴、全球视野的深度剖析，核心发现如下：

第一，套管柱强度设计正经历从"确定性安全系数法"向"概率可靠性设计法"的范式转变。 以 API TR 5C3 / ISO 10400 为代表的国际标准体系，已将沿用逾七十年的 1939 版经验挤毁公式，逐步替换为基于全尺寸试验统计数据的 Klever-Tamano 统一挤毁强度模型。这一转变使挤毁强度预测的离散性显著降低，为高钢级、大壁厚、临界径厚比套管的精细化设计提供了更可靠的理论工具，但同时也提高了设计计算的复杂度与数据门槛。

第二，挤毁失效的物理本质是几何缺陷、残余应力与复合载荷耦合作用下的结构失稳，而非单纯的材料强度不足。 径厚比（D/t）、椭圆度（Ovality）、壁厚不均度（Eccentricity）与残余应力四大因素对挤毁强度的影响，在多数工况下超过材料屈服强度本身。这意味着单纯提高钢级往往无法有效解决挤毁问题——这一结论在中国页岩气套变治理实践中得到了强有力的验证。

第三，中国页岩气"套管变形（套变）"是当前套管完整性领域最突出、最具中国特色的工程难题。 川南长宁—威远—昭通页岩气示范区的套变井比例长期处于高位区间，公开研究报道的套变率在部分区块达到 26.93%～35.3%（机构声明，口径与统计范围存在差异）；更关键的是，现场统计显示单纯升级套管钢级仅能将套变比例降低约 1.31 个百分点，证实断层/层理面剪切滑移这一"非均匀点载荷/剪切"机制，是区别于传统均匀外挤的主导失效模式，需要从压裂工程—地质力学—套管设计协同的角度重构解决方案。

第四，全球高端油井管（OCTG）竞争格局呈"国际三强主导高端、中国厂商加速追赶"态势。 Tenaris、Vallourec、日本制铁/JFE 等在高抗挤套管与气密封特殊扣领域占据技术与品牌高地；国内宝武（宝钢）、天津钢管（TPCO）、华菱衡钢等已实现高抗挤套管与部分特殊扣的国产化突破，在中低端及部分高端市场形成有效替代，但在超高抗挤、超高温高压气密封、极端酸性环境（Sour Service）等极端工况产品上仍存在差距。全球 OCTG 市场规模因统计口径差异，2024 年估值区间跨度较大（约 169 亿～457 亿美元，机构声明），反映出该细分市场边界与统计方法尚未统一。

第五，智能化、数字化与新材料是套管完整性技术的三大演进方向。 井筒完整性数字孪生、基于机器学习的挤毁强度预测与套变风险预警、分布式光纤（DAS/DTS）实时监测、膨胀管与抗腐蚀合金（CRA）等新材料新结构，正在重塑套管全生命周期管理模式；CCUS 与地热等新兴场景对套管完整性提出了长周期、耐 CO₂ 腐蚀的新要求。

风险提示：高端套管国产化在超极端工况仍存在"卡脖子"环节；市场数据口径分歧较大，投资测算需审慎；页岩气套变尚无普适性根治方案，技术路线存在不确定性。

行动建议：对企业管理层，建议将套管完整性设计能力建设纳入非常规油气开发的核心竞争力清单；对技术人员，建议加快从确定性设计法向概率设计法及地质力学耦合分析的能力转型；对投资方，建议重点关注高抗挤套管国产替代、井筒完整性监测服务及套变治理技术三条主线。

01 · 调研背景与目标

1.1 调研缘起与问题意识

套管柱（Casing String）是指下入井内并用水泥固结于地层的钢管柱，承担着支撑井壁、封隔地层、保护油气层、建立油气流通道等关键功能，是油气井井筒完整性（Well Integrity）不可替代的物理屏障。一旦套管柱在钻井、固井、生产或修井过程中发生强度失效——尤其是外挤压力作用下的挤毁（Collapse）——轻则导致井筒缩径、卡钻、修井作业受阻，重则造成套管错断、井筒报废、地层流体窜流甚至井喷等灾难性后果，直接威胁作业安全与油气藏采收率。

进入非常规油气与深层超深层开发时代，套管柱所面临的载荷环境发生了根本性变化：页岩气大规模体积压裂带来的高压、高排量与地质力学扰动，深层超深层井的超高地应力与高温高压，盐膏层的蠕变非均匀载荷，稠油热采的剧烈循环热应力，均使套管柱强度设计与挤毁失效分析的难度与重要性空前提升。与此同时，中国川南页岩气开发中普遍出现的"套管变形"问题，已成为制约水平井分段压裂顺利实施、影响单井产量与开发效益的核心工程障碍，引发行业高度关注。

在此背景下，系统梳理套管柱强度设计的理论方法、标准体系、挤毁失效的物理机理与分析手段，厘清国际国内技术格局与差距，识别关键瓶颈与突破方向，对于支撑企业在复杂油气开发项目中的套管选型、安全设计与投资决策，具有重要的现实意义。

1.2 核心调研问题

本报告聚焦以下核心问题：

• 套管柱强度设计的理论体系与标准规范经历了怎样的演进？确定性设计法与概率可靠性设计法的本质差异与适用边界是什么？
• 挤毁失效的物理机理是什么？哪些因素主导挤毁强度？主流的分析方法（解析公式、有限元数值模拟、全尺寸物理试验）各有何优劣？
• 页岩气套变、盐膏层蠕变挤毁、稠油热采套损等复杂工况下的套管失效有何特殊机理？现有设计方法的适用性如何？
• 全球与中国的高抗挤套管、气密封特殊扣产品竞争格局如何？国产化水平与差距在哪里？
• 套管完整性技术的前沿方向与未来趋势是什么？对企业的立项、选型与投资决策有何启示？

1.3 调研范围界定

技术范围：本报告以套管柱（含表层、技术、生产套管及尾管）的强度设计与失效分析为核心，重点聚焦挤毁（Collapse）失效，兼及抗内压（Burst）、抗拉（Tension）与三轴（Triaxial）复合载荷校核；涵盖设计理论、标准规范、失效机理、分析方法、产品材料与监测技术全链条。

地域范围：全球视野，以中国、北美、中东、日本、欧洲为主要对标区域。

时间范围：全时间轴梳理，追溯 API 挤毁公式（1939 年）至今的技术演进脉络，重点关注近五年（2020—2025）的最新进展与前沿动态。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源包括：SPE/IADC/OTC 等国际石油工程会议论文、API/ISO/SY-T 等标准文件、国际主流套管厂商技术资料、《石油学报》《天然气工业》《石油钻探技术》等中文核心期刊、市场研究机构报告及企业公开技术文献。所有厂商性能宣称均标注为"厂商声明"，市场数据均标注来源机构、年份与口径。研究遵循"现状—对标—瓶颈—趋势"的分析逻辑，采用定性与定量相结合的方式，结论后置呈现。

02 · 套管柱强度设计技术现状全景

2.1 套管柱强度设计的核心内涵

套管柱强度设计的本质，是在给定井身结构、地层条件与作业工况的前提下，通过选择合理的套管钢级、壁厚（或线重量）与螺纹接头，使套管柱在其全生命周期内所承受的各种载荷下，均具备足够的安全裕度，不发生强度失效。设计的核心是"载荷—抗力"的匹配：一方面准确预测套管柱在各阶段所承受的最不利载荷，另一方面准确评估套管的抗力（额定强度），并通过安全系数（Design Factor，DF）留出裕度。

套管柱强度设计的四大校核体系构成了完整的强度设计框架：

（1）抗外挤（Collapse）校核：校核套管在外部压力作用下抵抗挤毁失稳的能力。外挤载荷主要来自钻井液、地层孔隙压力、盐膏层蠕变压力、水泥浆柱压力及套管内部掏空（Evacuation）形成的压差。挤毁是本报告聚焦的核心失效模式。

（2）抗内压（Burst）校核：校核套管抵抗内部压力导致管体破裂的能力。内压载荷来自钻井/完井/生产过程中的井筒压力、压裂施工压力、关井套压等。

（3）抗拉（Tension）校核：校核套管柱在自重、浮力、动载、弯曲、温度效应等作用下的轴向拉伸能力，重点关注最上部套管接头处的最大拉伸载荷。

（4）三轴（Triaxial）应力校核：基于 von Mises 等效应力准则，综合考虑轴向应力、环向应力（内外压差引起）与径向应力的复合作用。在高温高压、深井超深井及复杂载荷工况下，三轴校核比单独的单轴校核更能真实反映套管的实际应力状态，是现代套管设计的重要发展方向。

2.2 设计载荷工况与安全系数体系

套管柱在其全生命周期内经历钻井、固井、试压、生产、注采、修井、弃置等多个阶段，每个阶段对应不同的载荷工况。现代套管设计采用"载荷工况法（Load Case Method）"，针对每一种校核类型分别构建最不利载荷线（Load Line），并与套管抗力包络线（Resistance Envelope）比较。典型的设计载荷工况包括：

安全系数（Design Factor）的取值反映了对载荷不确定性、材料离散性、制造缺陷及后果严重性的综合权衡。行业通用的安全系数参考区间如下（具体取值因企业标准、井型与风险等级而异）：

需要说明的是，安全系数的选取属于"确定性设计"范畴，其局限在于以单一系数笼统覆盖了载荷与抗力两端的全部不确定性，难以精细区分不同工况下的实际可靠度水平。这正是概率可靠性设计法试图改进的关键点。

2.3 核心标准体系的演进与对标

套管柱强度设计的标准体系是全球石油工业长期实践的结晶，其演进过程集中体现在挤毁强度计算方法的迭代上。

（1）API 传统体系（1939—2008）：美国石油学会（API）在 API Bulletin 5C3 中确立了套管性能计算的经典公式。其挤毁强度采用基于 1939 年前后的全尺寸试验数据回归得到的四段经验公式（对应四种挤毁模式），沿用了逾七十年，成为全球套管设计的事实标准。该体系的局限在于：公式基于当时的制造工艺与材料水平，对现代高钢级、高质量套管偏于保守，且未能充分反映几何缺陷与残余应力的统计分布。

（2）ISO 10400 / API TR 5C3 现代体系（2007 至今）：国际标准化组织发布 ISO 10400《石油天然气工业—用作套管或油管的套管、油管和管线管性能计算公式》，API 随后将其采纳为 API TR 5C3。该标准的核心突破在于引入了 Klever-Tamano 统一挤毁强度模型，用一个统一的解析公式（考虑屈服强度、径厚比、椭圆度、壁厚不均、残余应力等参数）替代了传统的四段经验公式，并提供了基于全尺寸试验数据库的概率挤毁强度（Probabilistic Collapse Capacity，PCC）计算方法。ISO 10400 的后续版本（如 2018 版）进一步完善了统一模型的参数标定与不确定性量化。

（3）中国标准体系：中国国家标准与行业标准体系与国际接轨程度较高。SY/T 5724《套管柱结构与强度设计推荐做法》是中国套管柱设计的核心行业标准，GB/T 20657《石油天然气工业 套管、油管和管线管性能计算公式》等效采用 ISO 10400。API 5CT（对应 GB/T 19830）规定了套管的钢级（J55、K55、N80、L80、C90、T95、P110、Q125、V150 等）、化学成分、力学性能与制造要求。

主要标准体系对比如下表：

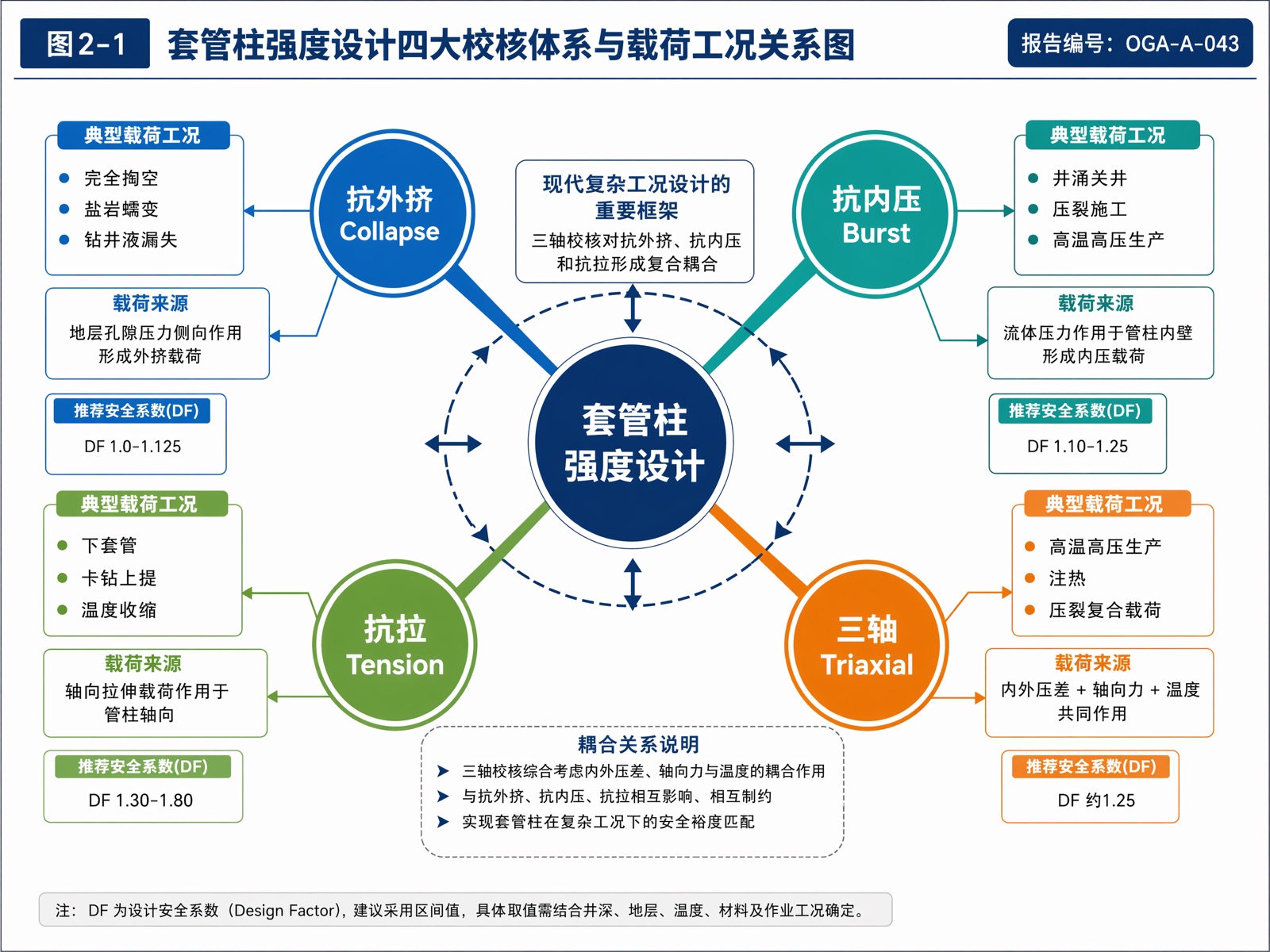

!图2-1 套管柱强度设计四大校核体系与载荷工况关系图 *图2-1 套管柱强度设计四大校核体系与载荷工况关系图*

2.4 概率可靠性设计方法的兴起

传统确定性设计以单一安全系数覆盖全部不确定性，无法回答"这口井套管失效的概率究竟是多少"这一决策者最关心的问题。概率可靠性设计（Reliability-Based Design，RBD）通过将载荷（Load）与抗力（Resistance）均处理为随机变量，用概率分布描述其不确定性，进而计算失效概率（Probability of Failure，PoF）或可靠度指标（Reliability Index，β），实现从"经验裕度"到"量化风险"的跨越。

概率挤毁强度（PCC）方法是这一理念在挤毁校核中的具体应用。ISO 10400 提供的 PCC 计算，基于数千组全尺寸挤毁试验数据，统计标定了椭圆度、壁厚不均、残余应力等参数的均值与离散度，可给出指定分位数（如 0.5% 分位）下的挤毁强度，使设计者能够根据后果严重程度选择匹配的可靠度水平。相比确定性方法笼统的安全系数，概率法能够针对不同井型、不同工况实现差异化、精细化的可靠度管理，对高价值深井、超深井及非常规井的经济优化设计尤为重要。
