高抗挤套管与气密封特殊扣技术应用研究

报告编号：OGA-A-044 专题集群：套管与管柱完整性 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

高抗挤套管与气密封特殊螺纹接头（Premium/Gas-Tight Connection），是深层超深层油气、地下储气库、高含硫气田、页岩气及CCUS注入井等高端井筒工程实现全生命周期完整性的两大关键装备技术。前者解决"管体在高外挤载荷下不被压瘪"的问题，后者解决"接头在高压气相介质与交变载荷下不泄漏"的问题，二者协同构成井筒结构承载与密封的第一道屏障。本报告在全球视野下，从技术原理、产业格局、国际对标、国产化进程、应用场景、瓶颈趋势六个维度进行系统梳理，核心发现如下：

第一，技术范式正从"经验公式+安全系数"向"极限状态设计+全尺寸物理验证"迁移。 套管抗挤毁的理论基础已由API Bulletin 5C3的分段经验公式，演进至ISO/TR 10400（等同API TR 5C3）采用的Klever-Tamano极限状态（ULS）统一模型，抗挤强度预测更贴近真实几何缺陷与残余应力状态。气密封扣的评价则以ISO 13679（API RP 5C5）的CAL I–IV四级全尺寸物理试验为金标准，CAL IV为最高等级。这意味着，高端套管与特殊扣的竞争已不再是单纯的钢级数字比拼，而是"材料—几何精度—密封结构—物理验证能力"的系统性竞争。

第二，全球气密封特殊扣市场呈现高度专利化、寡头化格局。 以Vallourec（VAM系列）、Tenaris（TenarisHydril，含Blue、Wedge系列）、日本制铁Nippon Steel、JFE Steel四家为代表的国际厂商，通过数十年积累的扣型专利、Dopeless无脂涂层、金属对金属密封结构等技术壁垒，长期占据高端premium connection市场的主导地位。厂商普遍声明其顶级扣型可达CAL IV密封等级（厂商声明，非独立验证）。

第三，中国国产化在管体端已接近国际先进水平，在高端接头端仍存在结构性差距。 宝钢、天津钢管TPCO、衡阳华菱钢管、宝鸡石油钢管等企业已具备高钢级（TP140V/TP155V级）、高抗挤、抗硫套管的批量供货能力，并在深地塔科1井、深地川科1井等万米级超深井工程中实现规模应用，标志管体制造能力的实质性突破。但在气密封特殊扣的专利话语权、CRA耐蚀合金扣、CAL IV级全尺寸密封评价能力、长期密封可靠性数据积累等方面，与国际头部厂商仍有代际差距，属于典型的高端"卡脖子"环节。

第四，需求侧由深地工程、储气库大规模建设、CCUS与高含硫开发共同驱动，高端产品渗透率持续上升。 中国"深地工程"战略推进万米级钻探，储气库群加速扩容带来注采交变载荷下的密封可靠性刚需，CCUS注入井对抗CO₂腐蚀CRA套管与气密封扣提出新要求，构成高抗挤/气密封套管中长期确定性增长的场景基础。

风险提示（简要）：高端气密封扣专利与品牌壁垒短期难以逾越；CAL IV全尺寸物理评价能力与国际互认存在差距；CRA耐蚀合金原料及冶金稳定性受制约；油价周期波动影响资本开支与OCTG需求；市场规模数据在不同机构口径下差异较大，决策须审慎交叉验证。

核心建议（详见第七章）：管理层应以"管体自主可控优先巩固、高端接头分级突破、CRA与评价能力补短板"为战略主线；技术人员应建立面向工况的"钢级—抗挤—扣型—密封等级"选型矩阵，优先在储气库、深井等关键场景开展国产高端扣的验证性应用；投资方应重点关注具备全尺寸密封评价能力、CRA材料布局与专利积累的标的，并以工程验证节点作为投资触发/退出的关键阈值。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随着全球油气勘探开发持续向深层、超深层、非常规及高含硫等复杂苛刻工况延伸，井筒所承受的外挤压力、内压、轴向载荷、温度与腐蚀介质环境日趋极端，套管柱作为井筒结构完整性的核心承载体，其"抗挤毁能力"与"接头密封能力"直接决定了井的安全边界、生产寿命与全生命周期成本。

一方面，深层盐膏层、软泥岩、异常高压地层的蠕变与非均匀地应力，使套管面临极高的外挤载荷，常规API钢级套管难以满足抗挤毁要求，高抗挤套管成为深井超深井、盐下油气的刚性需求。另一方面，高压气井、含CO₂/H₂S的高含硫气井、地下储气库注采井、CCUS注入井等，对接头在气相介质下的长期密封性提出严苛要求，API标准螺纹接头难以保证气密封，气密封特殊螺纹接头成为不可替代的选择。

高抗挤套管与气密封特殊扣，本质上分别对应井筒屏障的"管体承载"与"接头密封"两个薄弱环节，二者在高端井中往往需要协同配置（即"高抗挤管体+气密封扣"一体化套管产品）。这一技术领域长期由少数国际厂商主导，是中国油气装备实现自主可控、保障能源安全的关键攻关方向之一。厘清其技术原理、全球格局、国产差距与突破路径，对企业立项、选型、投资决策具有直接支撑价值。

1.2 核心调研问题

本报告围绕以下核心问题展开：

其一，高抗挤套管的抗挤毁机理与设计理论如何演进，决定抗挤强度的关键因素与制造工艺瓶颈是什么？其二，气密封特殊扣的密封机制、扣型体系与完整性评价标准（尤其CAL分级）如何构成技术壁垒？其三，全球产业格局与竞争态势如何，主要厂商的技术代际与市场地位怎样？其四，中国国产化进展到何种程度，与国际先进水平的差距与"卡脖子"环节具体在哪里？其五，在深井、储气库、高含硫、CCUS等场景下的应用需求与典型案例呈现何种特征？其六，未来技术趋势与产业机遇的确定性方向是什么，各类主体应如何决策？

1.3 调研范围界定

本报告聚焦"套管与管柱完整性"专题下的高抗挤套管（High-Collapse-Resistance Casing）与气密封特殊螺纹接头（Gas-Tight Premium Connection）两大技术主线及其协同应用，覆盖材料冶金、管柱力学、密封工程三个技术维度；地域范围为全球视野，含国际厂商对标与中国国产化进程；时间视角为全时间轴，梳理从经典理论、当前技术到未来趋势的完整脉络；应用场景覆盖深层超深层、页岩气、地下储气库、高含硫气田、CCUS注入井、煤层气、稠油热采等。

本报告不展开套管柱强度设计与挤毁失效分析方法（见OGA-A-043）、套管磨损与下套管摩阻（见OGA-A-045）、油套管腐蚀机理与防护（见OGA-A-046）、井筒完整性全生命周期管理（见OGA-A-047）等相邻专题的系统内容，仅在必要处交叉引用。

1.4 调研方法说明

本报告采用多源信息交叉验证方法：英文信源优先采用SPE/IADC/OTC技术论文、ISO/API官方标准文件、国际厂商技术白皮书与专利文献；中文信源优先采用宝钢、天津钢管等企业技术文献、《石油钻探技术》《钢管》《焊管》《石油矿场机械》等专业期刊、CNPC/Sinopec深井与储气库现场应用文献及中国发明专利。

报告遵循以下数据处理原则：所有厂商性能声明（如抗挤强度提升幅度、密封等级达CAL IV等）均标注为"厂商声明"，区别于独立验证的事实；市场规模数据标注来源机构、年份与统计口径，并对机构间差异予以说明；采用定性与定量结合，以数据支撑观点、以案例佐证结论；结论后置，先铺陈分析与数据支撑，最后给出判断与建议。报告全部图表中，图以正式图示形式呈现，表格直接生成于正文。

02 · 技术原理与体系架构

2.1 高抗挤套管抗挤毁机理与设计理论

#### 2.1.1 四种挤毁失效模式

套管在外挤压力作用下的挤毁（collapse）失效，本质是薄壁圆筒结构在外压下的失稳与屈服问题。按径厚比（D/t，管体外径与壁厚之比）从大到小、外挤压力从低到高，套管挤毁依次呈现四种失效模式：弹性挤毁（elastic collapse）、过渡挤毁（transition collapse）、弹塑性挤毁（plastic/elastoplastic collapse） 与 屈服强度挤毁（yield-strength collapse）。

大径厚比（薄壁）套管以弹性失稳为主，挤毁压力主要由弹性模量与几何决定，与钢级屈服强度关系不大；小径厚比（厚壁）套管以材料屈服为主导，挤毁压力接近内壁屈服压力，钢级屈服强度成为决定因素；中间区段则为过渡与弹塑性挤毁，是工程中最常见、也是理论预测最复杂的区域。深井超深井中使用的高抗挤套管，多处于弹塑性与屈服挤毁的交界区段，其抗挤性能对几何缺陷与材料性能高度敏感。

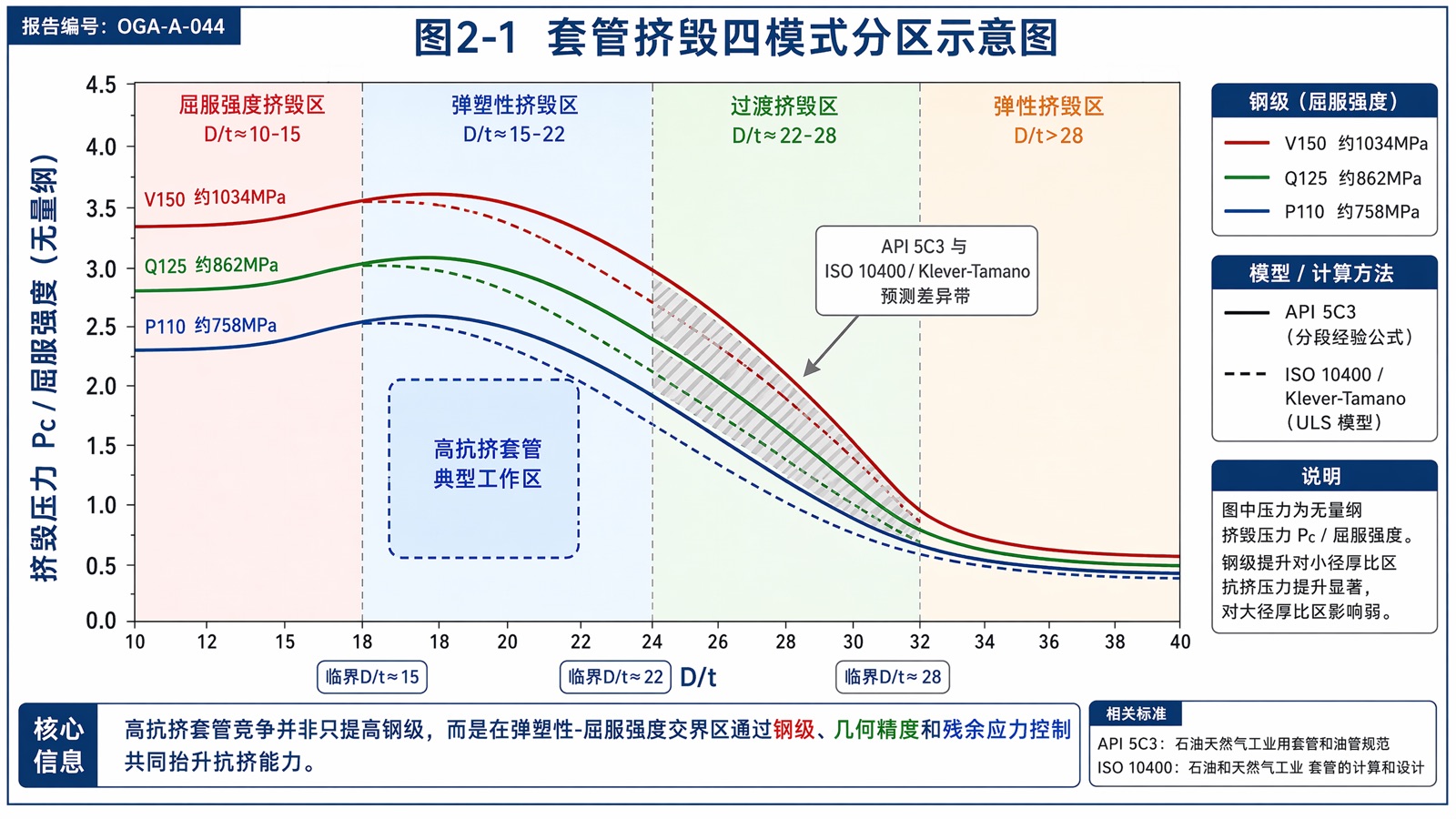

*图2-1 套管挤毁四模式分区示意图*

#### 2.1.2 从API 5C3到ISO 10400的理论演进

套管抗挤毁强度的经典计算标准为API Bulletin 5C3，其采用针对四种模式分段的经验公式，公式参数基于历史试验数据统计回归得到，长期作为全球套管抗挤设计的通用依据。然而，经典5C3公式对过渡区预测偏保守、对制造工艺进步（如高精度控制的低残余应力管）的抗挤增益无法充分体现，且未能显式纳入椭圆度、壁厚不均、残余应力等几何—力学缺陷的耦合影响。

为此，行业发展出以Klever-Tamano极限状态（Ultimate Limit State, ULS）模型为核心的新一代统一抗挤毁公式，被纳入ISO/TR 10400（等同采用为API TR 5C3）。该模型基于概率与极限状态理论，显式引入椭圆度、壁厚不均、残余应力、加工硬化等参数，将抗挤毁强度表达为几何缺陷与材料状态的连续函数，能够更真实地反映高精度制造套管的实际抗挤能力，也为高抗挤套管的"以工艺换性能"提供了理论出口。这一演进的产业意义在于：抗挤强度的竞争从"提高钢级"转向"控制几何缺陷与残余应力"，几何精度成为高抗挤套管的核心技术门槛。

#### 2.1.3 影响抗挤毁强度的关键因素

综合理论与工程实践，影响套管抗挤毁强度的关键因素及其作用机理可归纳如下表。

表2-1　套管抗挤毁强度关键影响因素及作用机理

其中，椭圆度、壁厚不均、残余应力这三项几何—力学缺陷，是区分普通套管与高抗挤套管的核心，也是国产高抗挤套管制造工艺攻关的焦点。

#### 2.1.4 高抗挤套管制造工艺

高抗挤套管的制造以无缝钢管为主流路线，关键工序包括管坯穿孔、连轧/斜轧、定（减）径、调质热处理（淬火+高温回火）、矫直、精整与在线无损检测。其中，调质热处理决定基体的强度—韧性匹配与钢级达成；几何精度控制（壁厚均匀性、圆度）与残余应力控制（矫直工艺优化、去应力处理）则直接决定抗挤性能的兑现程度。

高钢级方面，除API标准的P110、Q125外，行业广泛使用非API高抗挤/高强钢级（如各厂商TP140V、TP155V、V150等牌号），通过微合金化（Cr、Mo、Nb、V等）、洁净钢冶炼、控轧控冷与调质工艺，实现高强度、高抗挤、抗硫（针对含H₂S工况的SSC/HIC抗硫化物应力开裂与氢致开裂）性能的平衡。抗硫套管的硬度上限（通常控制在HRC 22以下的抗硫等级）与抗挤所需的高强度之间存在矛盾，是高抗挤抗硫套管冶金设计的难点。

2.2 气密封特殊扣密封机制与扣型体系

#### 2.2.1 螺纹接头分类

套管螺纹接头按标准化程度分为API标准扣与特殊扣（premium connection） 两大类。API标准扣包括短圆螺纹（STC）、长圆螺纹（LC）与偏梯形螺纹（BTC），依靠螺纹啮合与密封脂实现连接与密封，结构成熟、成本低，但不具备可靠的气密封能力，主要用于常规油井或对气密封无严苛要求的工况。

特殊扣则是各厂商自主设计、专利保护的高性能接头，通过金属对金属密封 + 扭矩台肩 + 优化螺纹的组合结构，实现气密封、高抗拉压、抗弯及复合载荷承载能力，是高压气井、储气库、深井、含硫井的必备选择。按结构形式，特殊扣又分为接箍式（coupling / T&C，管端加厚后配接箍） 与整体式（integral / 直连型，管端镦粗直接连接、无接箍） 两类；整体式接头外径更小、通径更大，适用于对间隙敏感的小井眼或膨胀管场景。

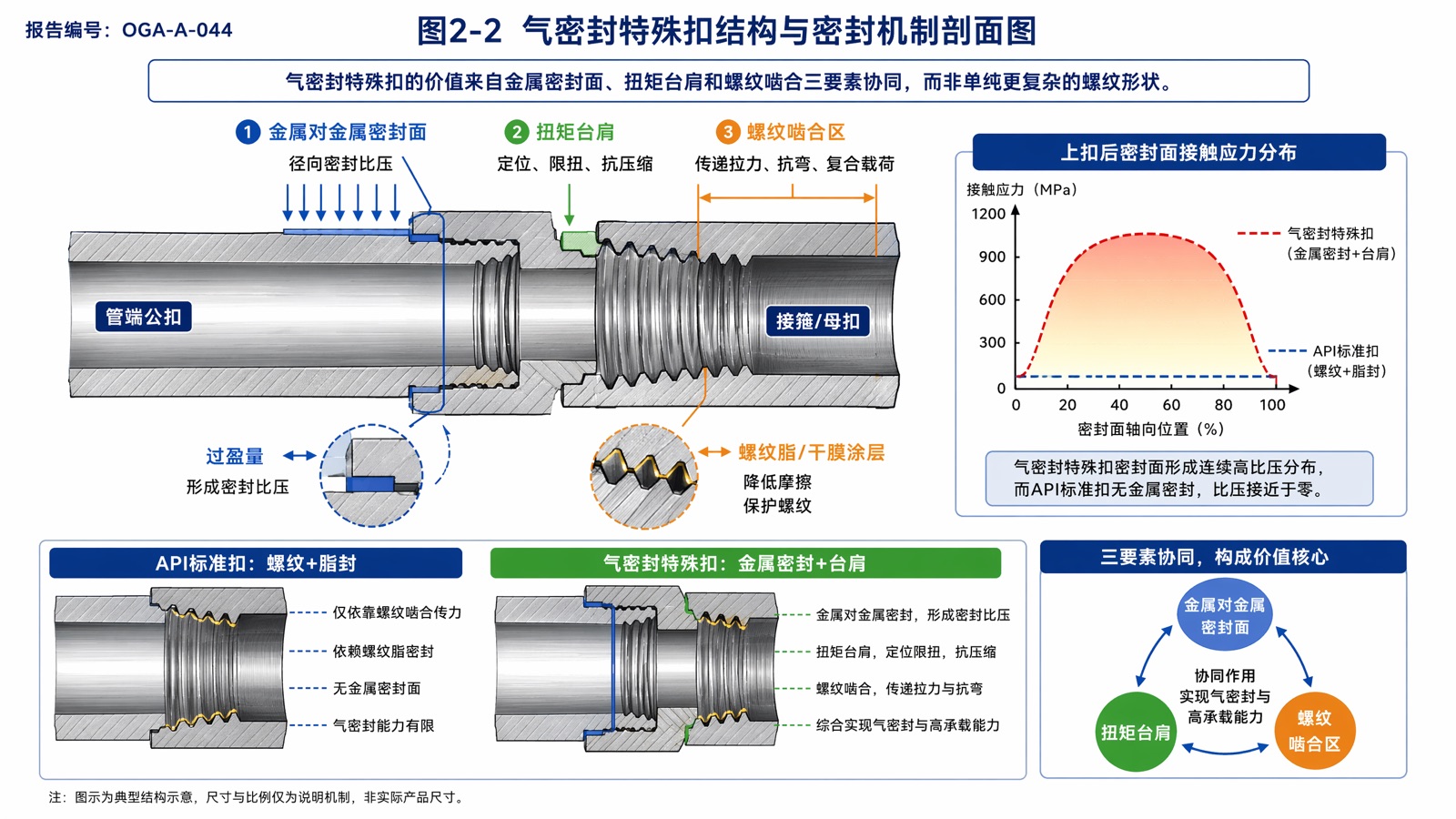

*图2-2 气密封特殊扣结构与密封机制剖面图*

#### 2.2.2 金属对金属密封机制

气密封的核心在于金属对金属密封（Metal-to-Metal Seal, MTM）：在上扣（make-up）过程中，公扣与母扣的密封面（常见为锥面对锥面、锥面对球面等设计）在过盈作用下产生弹性/弹塑性接触，形成足够高且分布连续的密封比压（contact pressure），当密封比压超过被密封气体压力并保持一定接触宽度时，即实现气相介质的密封。扭矩台肩则提供上扣定位、限扭与增强抗压缩载荷的作用，同时保护密封面免于过盈损伤。

密封性能取决于密封面几何设计、过盈量、接触宽度、表面粗糙度与涂层，以及在拉伸、压缩、弯曲、内压、外压、温度循环等复合载荷下密封比压的稳定保持能力。高端扣型的技术诀窍，正在于如何在全载荷包络范围内维持密封比压不失效——这也是专利与试验数据壁垒的根源。

#### 2.2.3 密封完整性评价：CAL分级体系

气密封特殊扣的密封与结构完整性，以ISO 13679（等同API RP 5C5） 为国际权威评价标准。该标准规定了全尺寸试样在复合载荷下的物理试验程序，并按试验严苛程度划分为CAL I、II、III、IV四个连接应用等级（Connection Application Level），CAL IV最高、CAL I最低。

评价的核心工具是连接性能包络线（VME / von Mises Ellipse，即基于von Mises准则的载荷包络图）：以轴向力为横轴、内/外压为纵轴，绘制接头在保持密封与结构完整前提下可承受的载荷组合边界。CAL IV试验要求试样经历多象限载荷路径、包含内压与外压气密封检测、以及高温热循环，考核最为全面。厂商普遍声明其顶级扣型达到CAL IV等级（厂商声明，非独立验证事实），是否具备独立、可复现的CAL IV全尺寸试验能力与数据，是衡量厂商与国家技术实力的关键标志。

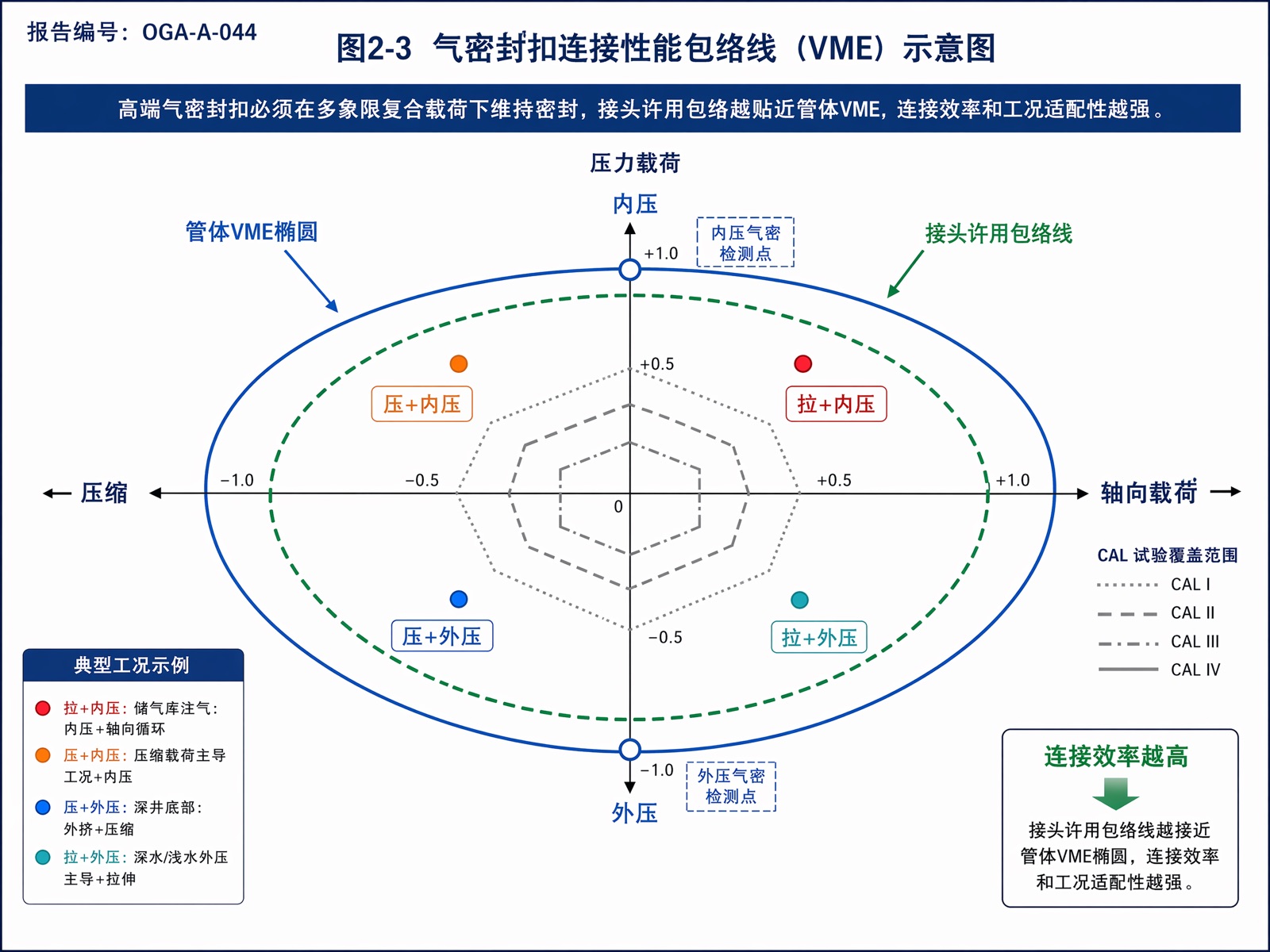

*图2-3 气密封扣连接性能包络线（VME）示意图*

2.3 材料—结构—密封协同设计
