井筒完整性评价与全生命周期管理方法研究

报告编号： OGA-A-047 报告等级： A 级深度技术调研 所属领域： 油气钻完井工程 · 套管与管柱完整性 编制单位： 经纬智汇信息咨询有限公司 数据截止： 2026 年 7 月

摘要

井筒完整性（Well Integrity）是油气井在全生命周期内维持屏障有效、防止地层流体与井内流体失控释放的核心技术保障，已从最初的"事后堵漏"式被动应对，演进为覆盖设计—钻井—固井—完井—生产—修井—弃井全流程的体系化主动管理。本报告以 NORSOK D-010 的"双屏障/井屏障包络（WBE）"原则与 ISO 16530 系列的全生命周期治理框架为理论主线，系统梳理了国际标准体系与中外落差、六大典型失效机理、"测井+试井+风险评估"三支柱评价方法，以及光纤 DAS/DTS 永久监测、贝叶斯网络、数字孪生等前沿数字化手段。

在市场层面，全球井完整性管理服务市场 2025 年规模约 42 亿美元，井完整性管理软件 2024 年约 3.1 亿美元，年复合增长率维持在 6%～10% 区间；斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）、威德福（Weatherford）四强主导。增长动力主要来自老井/高龄井治理、非常规（页岩气套变）、高温高压高含硫气井以及 CCUS 注入井四大场景。中国在页岩气规模开发中遭遇的套管变形难题、老油田井完整性提升需求以及双碳目标下的封井与封存需求，构成本土市场增长的独特驱动。

报告最终给出"分级管理+双屏障验证+数字化平台"的主线策略与 0～12 个月、1～3 年、3～5 年三阶段落地路径，并明确页岩气套变防控、高含硫/高温高压气井、老井治理与 CCUS 注入井四大优先布局方向。报告末尾附有市场数据可信度分层、统计口径冲突等审慎性说明，供审慎引用。

第一章 井筒完整性的概念内涵与标准体系演进

1.1 概念界定与内涵演化

井筒完整性并非单一部件的完好，而是一个系统性的功能状态描述。业界广泛引用的定义源自 NORSOK D-010：在油气井的全生命周期内，综合运用技术、操作与组织手段，以降低地层流体与井内流体失控释放的风险。这一定义包含三个层次的内涵：其一，它强调"全生命周期"，意味着完整性并非某个时点的验收结论，而是贯穿从井位设计到永久弃置的持续过程；其二，它强调"技术+操作+组织"三位一体，说明完整性不仅是硬件问题，更是管理体系与人因问题；其三，它以"风险"为落脚点，承认完整性管理的本质是把失控释放的概率与后果控制在可接受水平，而非追求绝对的零缺陷。

从概念演化的历史脉络看，井筒完整性作为一门独立学科的兴起，直接源于一系列重大井喷与泄漏事故的惨痛教训。1977 年挪威 Ekofisk Bravo 平台井喷、1989 年 Saga 地下井喷、2004 年 Snorre A 井喷、2009 年澳大利亚 Montara 井喷，以及 2010 年墨西哥湾 Macondo（深水地平线）灾难，一次次将"屏障失效"推向公众与监管视野。挪威率先做出体系化回应，于 1996 年首次发布 NORSOK D-010 标准，正式将"独立井屏障"概念编纂成型，奠定了现代井筒完整性管理的理论基石。

1.2 核心理论：双屏障原则与井屏障包络

现代井筒完整性管理的理论内核是"双屏障"（two-barrier）原则。所谓主屏障（primary barrier），是指阻止潜在流入源流动的第一道屏障；次屏障（secondary barrier），则是独立于第一道屏障之外、在主屏障失效后仍能承担阻流功能的后备屏障。二者必须在功能上相互独立，避免共因失效。

由多个屏障元素（Well Barrier Element，WBE）串联构成的、能够共同承受压力并阻止流体越界流动的整体，称为井屏障包络（Well Barrier Envelope，WBE）。一个典型的生产井，其主屏障包络可能由油管、生产封隔器、井下安全阀等元件构成，次屏障包络则由生产套管、套管头、采油树等元件构成。任一元件的失效都会削弱对应包络的完整性，而两道包络同时失效才可能导致失控释放——这正是双屏障冗余设计的安全逻辑所在。

NORSOK D-010 在 2013 年 6 月发布的 Rev.4 版本中，针对 Macondo（2010）与北海 Elgin 泄漏（2012）事故，进一步强化了双屏障包络原则，明确要求在井的各个阶段都应清晰界定并验证两道独立的屏障包络。

1.3 国际标准体系对比

当前井筒完整性领域已形成以 NORSOK、ISO、API 三大体系为主干、各国国家/行业标准为补充的多层标准架构。三大体系各有侧重，相互引用又各具特色。

表 1-1　井筒完整性主要国际标准体系对比

在环空压力管理这一关键子领域，API RP 90 的规定具有标杆意义。该标准确立了最大允许井口操作压力（MAWOP）的概念框架，并给出了明确的量化分级：环空压力不高于 100 psig 时风险较低，但仍应纳入监测；环空压力高于 100 psig 且被诊断为持续环空带压（SCP）者，必须具备将其泄放至零的能力。这一"须能泄放至零"的判据，成为全球环空带压治理决策的重要基准。

1.4 中国标准体系现状与落差

中国井筒完整性标准建设近年明显提速，但与国际先进体系相比仍存在结构性落差。核心引用标准 GB/T 17745 等同采用 ISO 10405，聚焦套管与油管的维护使用；2024 年集中发布了 SY/T 7775-2024《高温高压及高含硫井完整性技术规范》、SY/T 7801-2024《海上油气井完整性要求》等专项行业标准，SY/T 6690-2024《井下作业井控技术规程》亦新增了"井完整性评价"条款。国内代表性技术专著（如吴奇主编的相关管理规范）也为高温高压高含硫井完整性管理提供了系统方法。

然而，与 NORSOK D-010、ISO 16530 相比，中国目前仍缺少一部统领全生命周期、覆盖各类井型的旗舰级"井筒完整性管理"国家标准，环空带压管理仍主要参照 API RP 90、NORSOK D-010 及各油田自建的企业图版（如塔里木油田针对高压气井建立的"最大井环空许用压力分级管理图版"）。标准的碎片化与场景割裂，客观上增加了跨区块、跨企业协同管理的难度，也是本报告后续建议中着重指出的补短板方向。

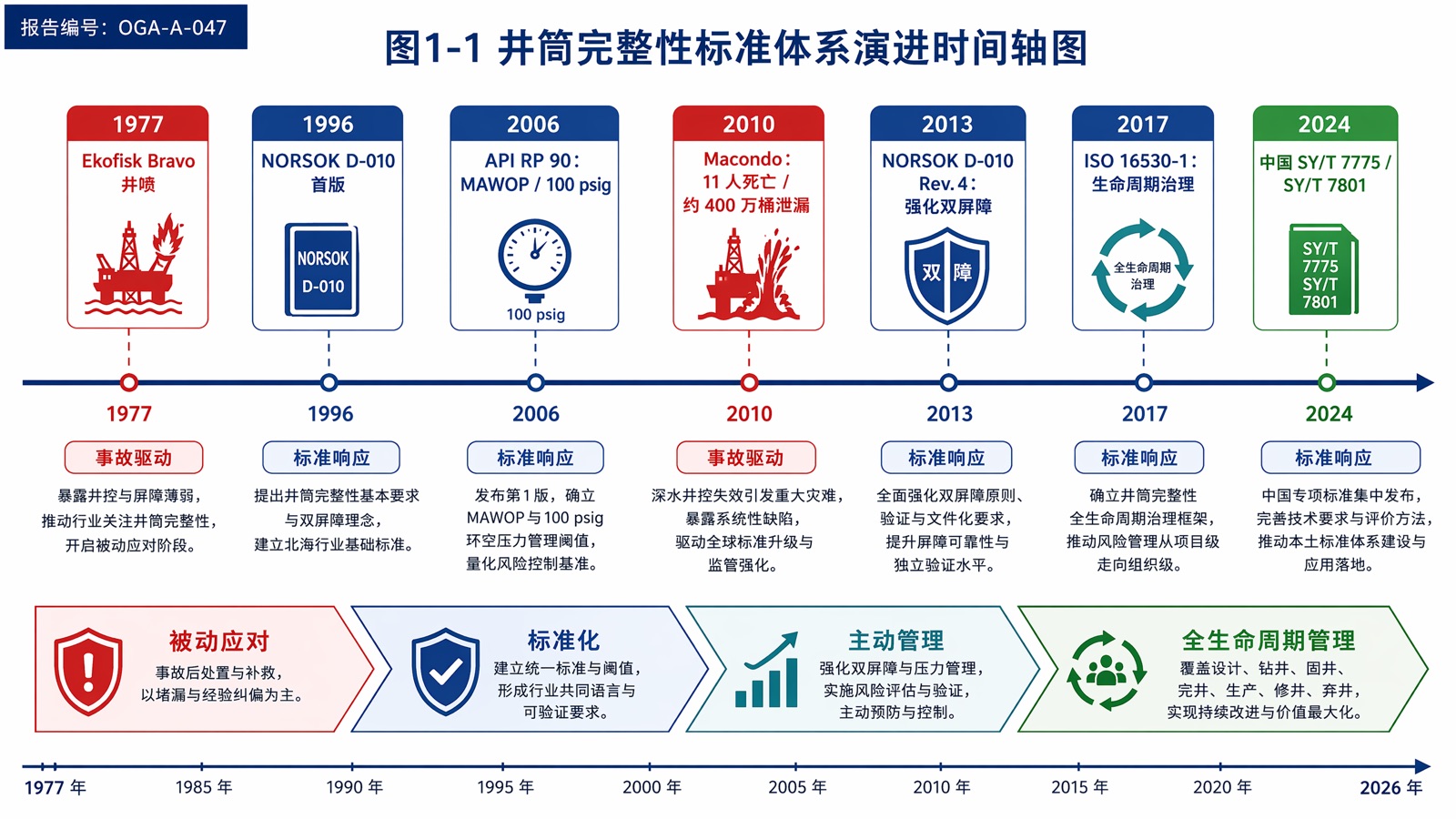

*图 1-1 井筒完整性标准体系演进时间轴图*

第二章 井筒完整性失效机理与原理剖析

井筒完整性失效是多因素耦合的结果。理解其物理化学机理，是评价与治理的前提。本章从微观机理层面剖析六类主要失效模式。

2.1 套管腐蚀

套管腐蚀是造成井完整性长期劣化的"沉默杀手"。其主要形式包括：二氧化碳（CO₂）溶于地层水或采出水形成碳酸，引发电化学腐蚀，在套管内外壁形成点蚀与均匀减薄；硫化氢（H₂S）环境下的硫化物应力开裂（SSC），在高含硫气井中尤为致命，可导致套管在低于屈服强度的应力下突然脆断；以及注水开发引入硫酸盐还原菌（SRB）等微生物导致的微生物腐蚀（MIC），其局部穿孔速率远高于均匀腐蚀。腐蚀的隐蔽性在于，它通常发生在管柱外壁或多层套管的外层，难以通过常规内检测发现，往往需要电磁探伤等透管评价手段才能量化，是每年在全球范围造成数十亿美元损失的重要失效源。

2.2 套管变形与剪切——页岩气规模开发的头号瓶颈

套管变形（Casing Deformation）在页岩气多级水力压裂中频繁发生，已成为制约中国四川盆地页岩气规模效益开发的首要工程难题。四川盆地长宁—威远—昭通、泸州深层等区块的套变问题尤为突出。

其机理主要有三类。第一类是交变温度与环空压降（APD）效应，多级压裂过程中井筒经历剧烈的温度与压力循环，产生极端非均匀载荷。第二类，也是主导机理，是断层或天然裂缝的滑移引发的剪切变形——压裂改变了地层应力场，诱发既有断层/裂缝面滑动，对穿过该面的套管施加剪切位移，导致套管在拐点处发生局部变形甚至错断；研究表明，拐点处的变形率显著高于其他部位。第三类是几何因素，大狗腿度、高井斜入射角等井眼轨迹参数会加剧局部应力集中。

一项针对四川盆地 18 口页岩气井的研究识别出 43 个套变点，可归为狗腿度型（Ⅰ 类）、入射角型（Ⅱ 类）、天然裂缝/断层滑移型（Ⅲ 类）三类。威荣气田的六口井中有五口发生套变；泸州深层区块甚至出现"未压裂先变形"的异常现象，表明地质力学环境本身即可诱发变形。套变最直接的工程后果是桥塞无法下入，导致后续压裂段被迫放弃，造成产能损失与重大经济损失。

2.3 环空带压（SCP/SAP）

持续环空带压（Sustained Casing Pressure，SCP；亦称 Sustained Annular Pressure，SAP 或 Bradenhead 压力）是最普遍的完整性异常之一。其严格定义为：井口任一环空可测量的、在泄放后能够自行复建的压力，且该压力并非单纯由温度变化或人为施加所致。

其成因主要包括固井质量不良导致的水泥环层间封隔失效、管柱/封隔器/井口密封件泄漏，以及水泥固化过程中的气体窜流。机理链条为：气体沿环空（多沿水泥环基质渗透或界面窜流通道）向上运移，在井口累积形成可测压力；泄放后气源持续供给，压力得以复建，故称"持续"。

环空按位置分级：A 环空指油管与生产套管之间的环空，B 环空指生产套管与技术套管之间，C 环空指技术套管与表层套管之间。深水井研究显示，各环空温度变化的排序通常为 A>B>C，而 SCP 幅值排序则往往为 B>C>A；SCP 的最大允许值主要受生产套管抗挤强度的制约。行业分析指出，SCP 影响全球近三分之一的井，且常同时存在于多个环空之中，是环空压力管理的核心对象。

2.4 固井缺陷与水泥环密封失效

固井质量是井屏障包络的基础。套管偏心、驱替不良、钻井液污染、气窜通道形成，以及生产期温压交变载荷，均可导致水泥环出现微环隙、径向裂缝或界面脱粘，从而丧失层间封隔能力。需要特别指出的是，水泥环密封失效往往是 SCP、层间窜流乃至地表冒气的根源，因此固井质量评价在完整性诊断中处于上游关键位置。行业统计（不同样本口径存在差异）显示，部分成熟油气区的井存在不同程度的完整性问题，其中固井相关缺陷占相当比例。

2.5 管柱连接密封失效与材料疲劳

管柱螺纹连接（尤其是气密封螺纹）在高温高压、交变载荷下可能发生密封面损伤、松扣或微泄漏；井下安全阀、封隔器等关键部件的密封元件亦会随服役时间劣化。此外，长期的压力/温度循环、振动与冲蚀会引发材料疲劳，累积至临界即导致突发失效。这类失效具有隐蔽、突发的特点，是精细化监测的重点对象。

2.6 失效模式的场景耦合特征

上述六类失效并非孤立发生，而是高度场景耦合。海上老井以腐蚀与环空带压为主；页岩气井以套变—固井—窜流的连锁失效为特征；高含硫气井则叠加 SSC 脆断的致命风险；CCUS 注入井长期面临 CO₂ 对水泥环与套管的持续侵蚀。因此，完整性管理必须"因井制宜"，针对不同井型的主导失效机理配置差异化的评价与治理方案。

表 2-1　六类主要失效机理及其场景耦合特征

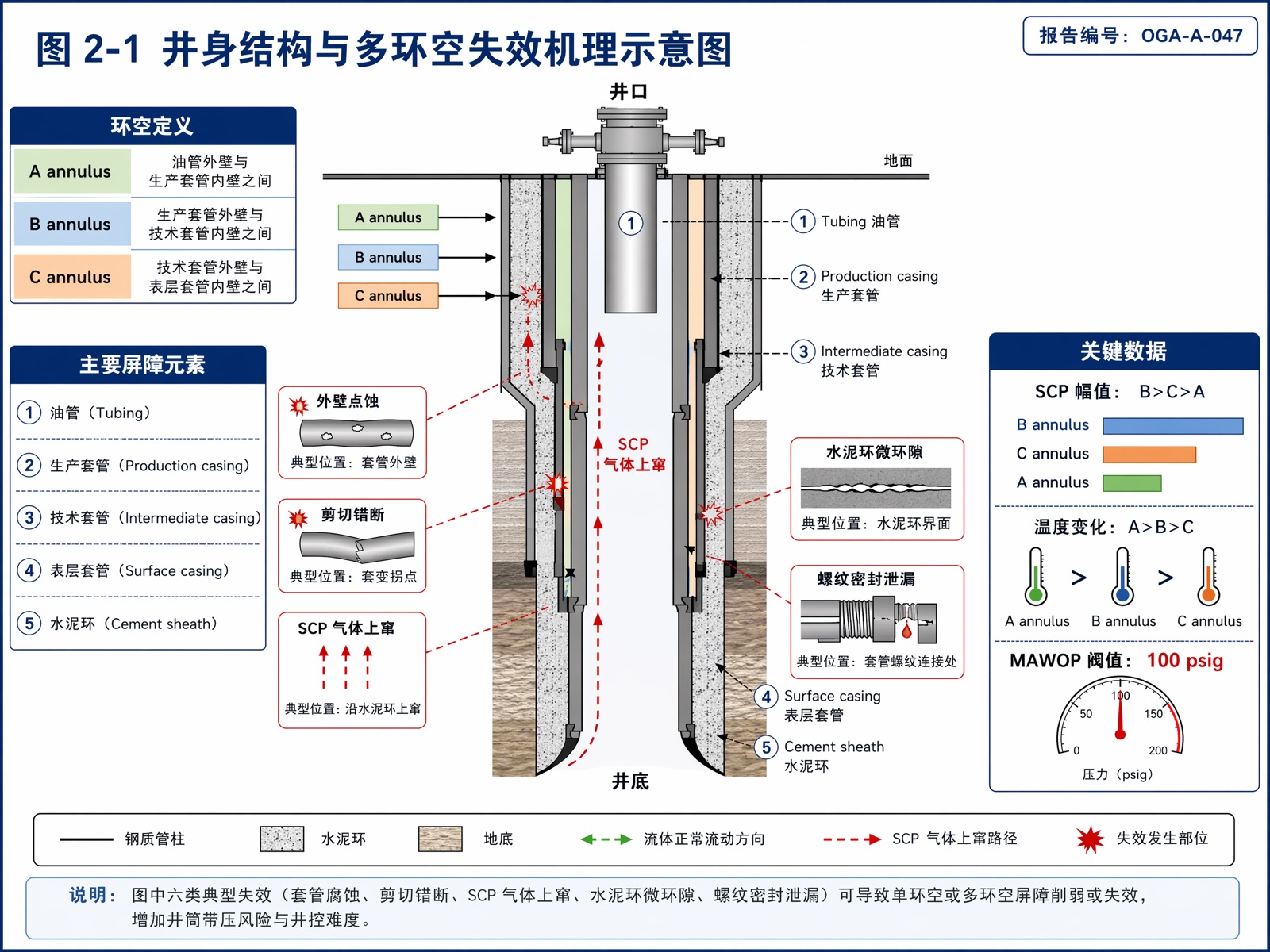

*图 2-1 井身结构与多环空失效机理示意图*
