井下几千米突然失控,就靠井口这一组闸门把它按住

钻井这行有个最不愿意听见的词:溢流。地层里的高压油气,趁着井里压力没压住的空档,往井筒里钻。发现晚了、处理慢了,它一路往上涌,最后从井口冲出来——这就是井喷,钻井现场最凶的那只猛兽。

从溢流到井喷,留给人反应的时间,往往只有几分钟。那么问题来了:真到了这千钧一发的当口,靠什么把这头猛兽按回去?

答案就蹲在井口——一摞不起眼的钢铁大家伙,叫防喷器,英文缩写 BOP

一句话先给答案

防喷器,就是装在井口套管头上的一组液压闸门。平时敞着口让钻具照常上上下下;一旦井下要失控,它就在几个动作里把井口封死——该抱住钻杆抱住钻杆,该整个封死就整个封死,逼急了甚至能一刀剪断钻具、彻底封井。封住之后,再配合"压井"把地层重新按回平衡。

井口那一摞"闸门",到底都是干嘛的

别把它想成一扇门。它是好几个封井元件上下叠成一摞,各有各的绝活,坏了一个还有下一个顶上。主要就两大类:

第一类:环形防喷器,站在最上头的"多面手"。 它肚子里是一圈橡胶胶芯。关井时,液压油推动活塞往上顶,胶芯被挤着往中心收拢,像一只手死死攥住——不管井里此刻是钻杆、油管还是别的家伙,一种胶芯能封住各种尺寸的环空;井里要是空着没管子,它索性把整个井口抱死。皮实、灵活,所以现场往往先用它一把封住,图的就是一次成功、别让下面的闸板漏。

第二类:闸板防喷器,一摞"专业选手"。 它靠液压推活塞、活塞带着两侧闸板对着一夹,就把井口封上了。妙就妙在闸板能换不同款: - 半封闸板——中间留个刚好卡住钻杆的半圆缺口,封的是钻杆和井壁之间那圈环空,油气从缝里跑的路,堵死; - 全封闸板——井里没管子时,两块板一合,整个井口严丝合缝全封; - 剪切闸板——最后的杀手锏。别的都不管用、非封不可时,它能直接一刀把钻具剪断,再把井口封死。这一下代价不小,是真正的兜底手段。

现场怎么叠?拿一套典型的井口组合举例:从上到下常是环形防喷器 + 半封闸板 + 带剪切的全封闸板 + 半封闸板,底下接着四通、套管头,稳稳压在井口上。这一摞的意思很朴素:多几道保险,多几种封法。

溢流来了,它是怎么一步步把井封住的

发现溢流,第一件事是关井,不是继续硬扛。

司钻按下控制台上的按钮——注意,动它的不是人力,是一整套液压控制系统:几组蓄能器早把高压油攒得满满当当,指令一到,高压油瞬间冲进防喷器的关闭腔,推着胶芯或闸板合拢。这套控制台既有装在钻台上的,也有拉到离井口一段安全距离外的远程台,就是防着井口万一出事,人还能在远处操作。剪切、全封这种"重手",按规范还专门加了防误操作的安全锁——这一刀不能手滑。

封井也讲章法:一般先关环形防喷器一把兜住,再动闸板精封;井口旁侧的四通接着节流管汇,留出一条能控制着放、能循环的通道。几个动作一气呵成,井口就被摁住了。

封住只是上半场:还得"压井"把平衡找回来

这里有个最容易被忽略的点:关井,只是把猛兽暂时关进笼子,没驯服它。

井底下那份地层压力还在顶着,笼子门(井口)承受着憋回来的高压,不能一直这么僵着。真正解决问题的是下半场——压井

道理不玄乎:钻井本来就靠井里那柱钻井液的重量,稳稳压住地层,这叫一次井控。之所以溢流,就是这份重量暂时压不住了。所以压井要做的,是往井里注入加重后的钻井液,把液柱压力重新补够,同时用节流管汇一点点控制着回压——始终让井底压力比地层压力略高那么一点点,既把闯进来的油气顶出去,又不能高到把地层压漏。现场常用的司钻法、工程师法,本质都是这套"重建压力平衡"的精细活。

等井里彻底稳住,压力归零,才算真把这头猛兽驯服。防喷器负责在最危急的几秒里封住井口,压井负责把地层重新按回平衡——这一封一压,就是井控里最硬核的攻防。而这套攻防在深井、超深井、多压力系统的复杂地层里怎么打得稳、打得准,是安全钻井体系里最见真章的部分,这里先按下不表。

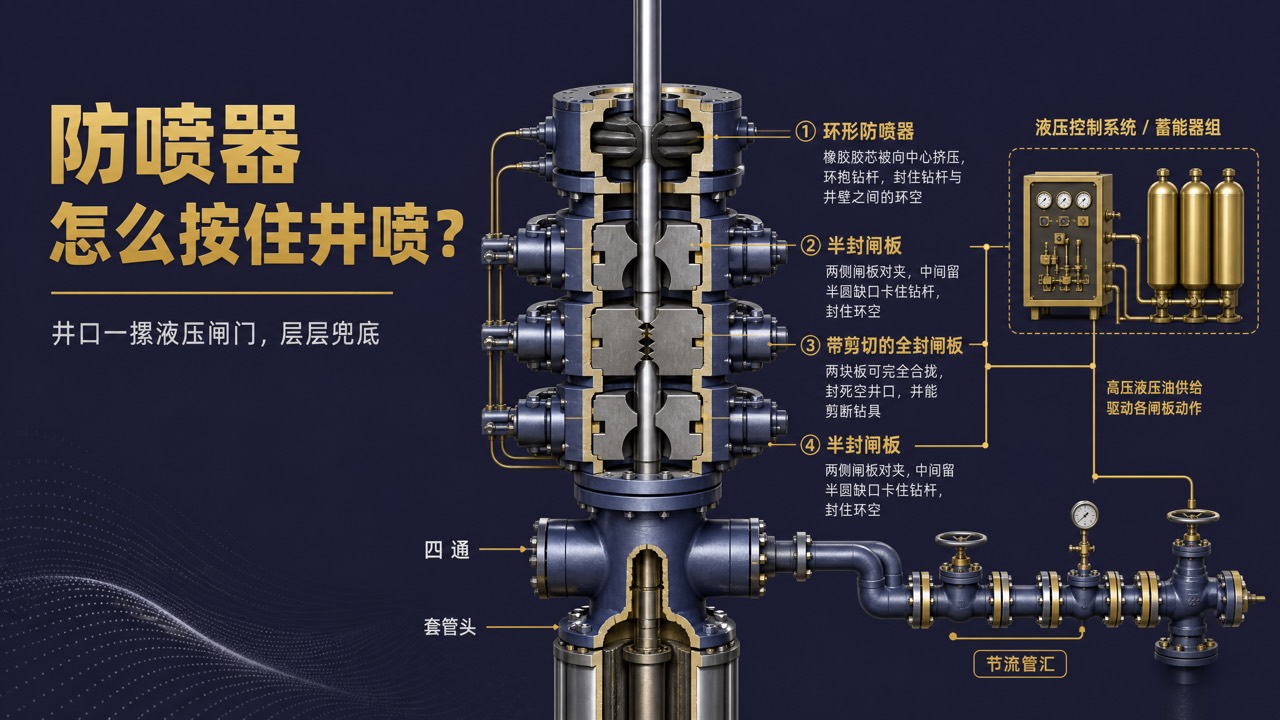

OGA-B-057 封面

说到底

你看,一口井钻得再深、储量再肥,安全的底线其实就压在井口这一摞钢铁上:它得在最要命的几分钟里,稳、准、狠地把失控按住。 防喷器怎么选、怎么叠、怎么和压井配合,从来不是"装个阀门"那么简单——它是整个井控体系里,最不能出错的一环。

它值得被认真讲清楚。

想把"井控"这条安全生命线从溢流预警到压井处置整套看明白? 我们做了份《复杂地层安全钻井技术体系研究》——公众号后台回复「井控」,拿去看。
