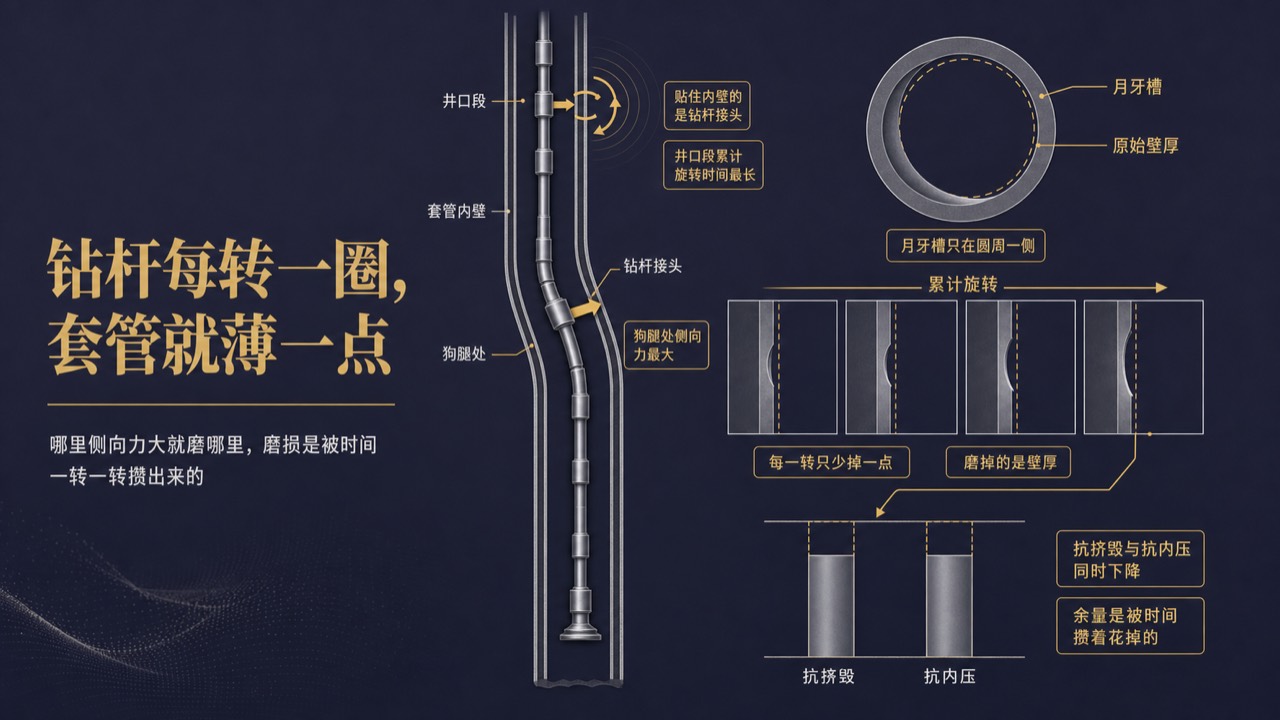

钻杆每转一圈，套管就薄一点：磨损是被时间攒出来的

套管下进井里、固完井，很多人默认它接下来的任务就是"待着"。其实不是——这层钢管封住上面的井段之后，钻头还要穿过它继续往下打。也就是说，接下来几百上千个小时里，钻杆一直在这根钢管的肚子里一圈一圈地转。

转够了时间，有些井段的套管内壁上，会被刮出一道月牙形的凹槽。

（套管被外面的地层压毁、被腐蚀性介质吃薄，是另外两篇的账，这里不碰。）

一句话先给答案

套管磨损，是钻杆接头贴着套管内壁反复旋转刮擦造成的机械损伤。它有明确的偏好——哪里侧向力大就磨哪里，所以狗腿处和井口段最重；也有明确的后果——壁厚被磨掉一层，套管抗外挤和抗内压的能力同时往下走。最麻烦的是它不在某一刻发生：每一转都少掉一点，等你需要那份余量的时候，才发现它早被花掉了。

贴着内壁的，是钻杆接头

钻杆管体的外径比套管内径小一圈，本身并不贴壁。真正蹭上去的是钻杆接头——两根钻杆拧接处那段加粗短节，外径明显大于管体，是整根钻柱上离内壁最近的部位。

钻柱在井里也不可能笔直悬着，总有一侧被顶向井壁，被顶的那侧接头就成了唯一接触点。画面很清楚：一段旋转的钢环被一股横向力压在套管内壁上，一边转，一边随起下钻上下滑动。这是标准的滑动摩擦工况，而摩擦副里"硬的那一方"往往是接头。

把接头压向内壁的这股横向力，行话叫侧向力。磨得快不快，头一件事就看它多大。

磨损专挑两个地方

狗腿处。 井眼轨迹拐弯的急缓，行话叫狗腿严重度。钻柱跟着井眼拐过去就得被"掰"弯，支反力集中在这一小段上，侧向力随之抬高。所以磨损剖面几乎是狗腿曲线的翻版：哪里拐得急，哪里就磨得狠。

井口段和上部井段。 这里的道理不是力大，而是时间长：下面每打一米，钻柱都要从这段穿过、在这段里转，累计旋转时间全井最长。加上上部钻柱受拉张紧、刚性大，井口附近哪怕只有很小的轨迹弯曲，也足以把接头稳稳压上内壁。力不算最大，架不住天天磨。

让它磨得更快的几件事

一是接头上的硬带。 为了让接头自己抗磨，会在其外圆堆焊一圈硬面材料（耐磨带、耐磨护箍）。这层东西保住了钻杆，代价是把摩擦副做成了"硬碰软"。早年那种粗粝的硬质颗粒对套管极不友好，业内干脆叫它"套管杀手"；后来才换成对套管更温和的配方——既护钻杆，又尽量不啃套管。典型的取舍。

二是累计旋转时间。 磨损量大体正比于接头相对内壁滑移过去的总路程。同一个位置，下部井段打得越长、划眼起下越频繁，这笔账就叠得越厚。它是加法，不是某一次操作的事。

三是钻井液里的固相。 加重材料和岩屑颗粒被卷进接头与内壁之间，等于在摩擦面上撒了一层磨料，粘着磨损之上再叠一层磨粒磨损。反过来，钻井液润滑性好，磨损会明显缓下来。

四是旋转的强度。 同样的接触力，转得越急、蹭得越勤，单位时间磨掉的就越多。（转速怎么定属施工规程范畴，这里不给数。）

后果：一层壁厚，两种能力一起掉

磨掉的不是"表面"，是壁厚。套管在井下同时干两件事：扛外面往里压的（抗挤毁），扛里面往外胀的（抗内压）。这两样本事都吃壁厚，壁厚一薄，两边同时往下走。

更棘手的是，磨损不是整圈均匀减薄，而是在圆周某一侧掏出月牙槽，留下一个偏心、不对称的截面。至于不对称截面在外挤载荷下为何格外吃亏，是"套管为什么会被挤毁"那一篇的力学，本篇不展开。这里只需记住一件事：磨损不制造裂纹，也不发出声音，它只是把设计预留的那份安全余量，悄悄搬走。

防磨，四条路

从摩擦副下手：选对套管更友好的耐磨带与防磨护箍。从轨迹下手：设计与实钻都盯住狗腿严重度，别让井眼在某一段拐得太急——这是唯一能从源头削掉侧向力的办法。从作业下手：控制同一段的旋转累计时间与强度，少做无谓的空转，同时改善钻井液润滑性、管住固相。从"看得见"下手：用多臂井径、电磁探伤这类井下手段读内壁形状与剩余壁厚，把磨损从"估计"变成"测量"。

说到底

磨损这种损伤有个特点：它没有事故点。 挤毁有一刻，断裂有一刻，磨损没有——它是被时间攒出来的。每一转少掉那么一点点，少到肉眼看不见、司钻感觉不到，直到某天要提压、要试压、要顶住一次外挤，才发现当初留的那份余量早被提前花光了。

所以套管真正的管法不是"下完就完"，而是把它当成一个有寿命、会被消耗、需要一路盯着的部件——从选材下入、钻进防磨，到检测评估、剩余强度校核，串成一条完整的链子。这条链子具体怎么搭，是另一份系统研究的题目。

想把"一根套管从下井到报废这一辈子该怎么管"看明白？ 我们做了份《套管与管柱完整性管理技术体系与全生命周期可靠性研究》——公众号后台回复关键词「套管」，拿去看。
