涡轮钻具技术全景：原理、专利、厂商格局与提速经济性

工单编号：OGA-S-006 赛道归属：OG-A 钻完井工程技术 · 钻井提速集群（首发★镇店之宝） 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年6月 保密级别：商密 · 对外交付级 版本：V1.0 报告等级：S 级旗舰

阅读导引 本报告采用"双入口"设计。决策层与投资方只需阅读"执行摘要"与第七章（提速经济性）、第十章（决策建议）即可获取核心判断；技术人员可向下深读第二至四章（原理、参数、专利）与第六章（工程案例）。全文遵循"结论后置"逻辑——前九章铺陈事实与数据，第十章给出明确结论与行动路径。 全文图表中，图以详细占位符表示（含画面内容描述与所需数据规格，供后续制图调用），表格直接生成。文中数据均经分级核查，置信度标注见附录《数据核查清单》。

执行摘要

涡轮钻具（Turbodrill）是井下提速工具家族中历史最悠久、技术特性最鲜明的一类水力动力钻具。它诞生于十九世纪末的美国，成熟并大规模工业化于二十世纪中叶的苏联，在二十一世纪因深层超深层油气与干热岩地热的开发需求而再度成为全球钻井提速领域的关键技术选项。本报告从原理、参数、专利、厂商、案例、经济性、政策与国产化八个维度，对涡轮钻具进行全景式深度拆解，并给出面向投资决策与技术路线的明确建议。

核心判断一：涡轮钻具的不可替代性集中于"硬地层 + 高温 + 高研磨"三重叠加场景。 涡轮钻具凭借高转速（典型 600–1000 rpm，小尺寸可达 1100–2000 rpm）、全金属结构耐高温（标称可达 260–300°C）、低振动与长下井寿命（现存 MTBF 超 3600 小时案例），在花岗岩、火山岩、致密砂岩、含燧石碳酸盐岩等常规钻具"打不动、打得慢、打不久"的难钻地层中，可实现约 2–3 倍于常规钻具的机械钻速（ROP），并显著减少起下钻次数。这一特性使其成为深层超深层油气与高温地热钻井无法回避的技术路径。

核心判断二：涡轮钻具的工程局限同样鲜明，决定了它是"专用利器"而非"通用工具"。 涡轮钻具具有"软"扭矩-转速特性，工作转速窗口窄、需随钻测量配合监测转速；高转速对孕镶（金刚石浸渍）钻头与 PDC 钻头的消耗较大；对钻机泵压（立管压力）要求高，普通低压钻机难以匹配。在软地层、低钻机日费市场，其经济性往往不成立。因此其市场是一个"高价值、窄场景"的细分市场，而非大众化通用市场。

核心判断三：全球商业市场呈现"两强服务化垄断 + 俄罗斯本土传统 + 中国追赶"的三元格局。 西方商业市场由 SLB（NEYRFOR 系列，承袭苏联—Neyrpic—Neyrfor 技术血脉）与 Halliburton（Sperry Drilling 的 Turbopower 系列）双寡头主导，二者均以"涡轮 + 孕镶钻头一体化服务"模式运营而非单纯卖工具；NOV 自述为全球最大的独立钻井马达供应商；俄罗斯 VNIIBT、Burintekh、NGT 等延续苏联涡轮传统，自给自足；中国以大庆、中海油服、西南石油大学等为代表，已实现自主研制与现场应用，但在高端核心部件上仍处追赶阶段。

核心判断四：中国已跨过"从无到有"的门槛，但尚未跨过"从有到优"的门槛。 国产涡轮钻具已在大庆庆深火山岩气田（DQW-178 系列）、塔里木超深井、干热岩取芯（耐温实测 236°C）等场景实现现场应用并取得提速实效。但在高端聚晶金刚石轴承（PDC/MDB）、叶片高精度加工、高温密封材料、长寿命可靠性四个核心环节，与国际先进水平仍存在实质差距。当前国产化处于"可用但寿命与可靠性不足"的中段追赶期。

关键数据亮点（详见正文与附录核查清单）：

风险提示： 涡轮钻具市场存在三类核心风险——技术层面的窄窗口与钻头高消耗、供应链层面的俄乌冲突导致的俄罗斯技术外溢不确定性、国产化层面的核心部件寿命可靠性不足。其中市场规模数据来自第三方市场研究机构的宽口径预测（含定向钻井服务），并非纯涡轮工具市场实测值，决策时应交叉验证。

行动建议摘要： 对投资方与管理层，建议聚焦"硬地层 + 高温 + 高日费"细分场景的服务化业务，以"涡轮 + 孕镶钻头一体化"提升附加值，并以"单井节省 ≥15 个钻机日或缩短周期 ≥12% 且钻机日费足够高"为投资决策基准；对技术路线，建议优先国产化 PDC/MDB 金刚石轴承与高精度叶片加工，以大庆、塔里木、干热岩为示范田持续迭代，将国产涡轮下井寿命稳定提升至 ≥300 小时作为规模替代的门槛指标。

01 · 调研背景与目标

1.1 调研缘起

中国油气勘探开发正全面进入"深地"时代。塔里木、四川、准噶尔等盆地的剩余油气资源大量赋存于 6000 米以深的超深层乃至万米级深地层，这些地层普遍具有高温、高压、高研磨性、高可钻性级别的特征。常规钻具（牙轮钻头配转盘/顶驱、或螺杆钻具配 PDC 钻头）在这类难钻地层中暴露出机械钻速低、钻头寿命短、起下钻频繁、单井周期长、综合成本高的系统性瓶颈。行业长期流传的经验判断是——"难钻地层的进尺往往只占全井的 20%，却消耗了 80% 的钻井时间"。如何在这"卡脖子"的 20% 进尺上实现提速，是决定深层超深层油气经济可采性的关键。

涡轮钻具作为一种"老技术新场景"的提速工具，正是在这一背景下重新进入中国油气工程界的视野。它在苏联深层硬地层钻井中曾有长达数十年的大规模成功应用历史，其全金属结构带来的耐高温能力，恰好契合中国深地高温井的工况需求。与此同时，中国干热岩地热（增强型地热系统 EGS）开发的起步，也对能在 200°C 以上高温环境下回转取芯与钻进的井下动力工具提出了迫切需求，而涡轮钻具是少数几种能在此温区可靠工作的选项。

经纬智汇在钻完井工程技术赛道（OG-A）已积累固井（OGA-S-001）、智能完井（OGA-S-002）、旋转导向（OGA-S-003）等多份 S 级旗舰研究，涡轮钻具作为钻井提速集群的核心母本之一（OGA-S-006，首发★镇店之宝批次），其研究成果将进一步沉淀为同集群 A 级专题与 B 级科普的复用素材库。本报告即为该母本研究的完整交付。

1.2 核心调研问题

本报告围绕以下七个核心问题展开：

• 原理问题：涡轮钻具的工作机制是什么？它与主流的螺杆钻具（PDM）在技术原理上的根本差异何在？这一差异如何决定了二者的适用边界？
• 参数问题：涡轮钻具的核心性能参数（转速、扭矩、功率、耐温、寿命）处于什么水平？关键材料与轴承系统的技术门槛在哪里？
• 专利问题：全球涡轮钻具的专利格局如何？哪些企业构成核心专利壁垒？中国的专利态势与差距如何？
• 格局问题：全球涡轮钻具市场的规模、增长与竞争格局如何？主要厂商各自的技术路线与市场定位是什么？
• 案例问题：涡轮钻具在全球与中国的典型成功应用案例有哪些？失败案例又揭示了哪些教训？
• 经济问题：涡轮钻具的提速经济性如何量化？在什么条件下使用涡轮钻具才划算？
• 国产化问题：中国涡轮钻具的国产化现状、卡脖子环节与突破路径是什么？

1.3 调研范围界定

技术范围：聚焦油气与地热钻井用井下水力涡轮钻具（含可导向涡轮、穿隧/油管涡轮、减速齿轮涡轮、复合涡轮等），不展开冲击器、电动钻具等其他井下动力工具的系统对比（仅在必要处与螺杆钻具 PDM 做对照）。

地域范围：全球视野，重点覆盖苏联/俄罗斯（技术发源与传统强区）、北美（市场与服务巨头总部）、北海/中东（重要应用区）、中国（追赶与国产化主战场）。

行业范围：单一垂直行业——油气钻完井工程，并向高温地热（干热岩/EGS）钻井延伸，因后者是涡轮钻具未来增长的关键场景。

时间范围：全时间轴。历史追溯至 1873 年首个涡轮钻具专利，现状聚焦 2015–2025 年，未来预判覆盖至 2030–2035 年。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源涵盖：国际石油工程师协会（SPE/OnePetro）论文、中国行业期刊（《石油钻探技术》《石油机械》等）、各厂商官网与技术白皮书、专利数据库（USPTO、Google Patents、Justia 等）、行业媒体与市场研究机构报告、政府与科研机构文献。所有关键数据均标注来源类型与时间，并按"已核实/待核实/估算"三级置信度评级（详见附录《数据核查清单》）。

需特别说明的研究局限：其一，涡轮钻具专利总量、按申请人排名、中国涡轮专属专利的年度趋势线，均无公开权威统计可直接引用，相关结论以个案专利与相邻领域研究外推，并已明确标注数据缺口，建议后续以 PatSnap/智慧芽、Lens.org、incoPat 等专业专利数据库专项检索补全；其二，市场规模数据来自第三方市场研究机构的宽口径预测，并非纯涡轮工具市场实测，应谨慎使用；其三，厂商案例的提速与节省数据多为厂商自行发布，存在选择性披露偏差，但具体数值可追溯。本报告为高质量研究草案，不构成正式出版物或独立第三方鉴定结论。

02 · 涡轮钻具技术原理与发展脉络

2.1 工作原理与基本结构

涡轮钻具是一种安装在钻柱底部、靠钻井液（泥浆）驱动的井下水力马达。其核心工作逻辑是：地面泥浆泵将高压钻井液经钻柱泵送至井底，钻井液在流经涡轮钻具内部的多级定子-转子叶片组时，将自身携带的液压能（流量与压降的乘积）转换为机械旋转能，驱动输出轴及其下端的钻头旋转破岩。在这一过程中，钻柱本身可以不旋转（滑动钻进），也可以辅以钻柱旋转（复合钻进）。

涡轮钻具属于"非容积式"（动力式）井下马达，这与螺杆钻具（PDM，容积式马达）有本质区别。其主要结构单元包括：

涡轮节（动力段）：由多级（数十级至上百级）定子与转子叶片交替排列构成。每一"级"包含一组固定于壳体的定子叶片和一组固定于驱动轴的转子叶片。定子的作用是改变流体流动方向、使其以最佳角度冲击下游的转子叶片；转子在流体冲击下产生扭矩并带动驱动轴旋转。级数越多，累积扭矩越大，但全机压降也越大。一支典型现代涡轮钻具可含上百级涡轮叶片（学术研究中常见 100 级 CFD 仿真模型）。

轴承节（支撑段）：承受钻压产生的巨大轴向载荷与径向载荷，是涡轮钻具的技术核心难点与寿命瓶颈。历史上，涡轮钻具的轴承经历了从橡胶多盘推力轴承、球推力轴承到现代聚晶金刚石（PDC/MDB，金刚石轴承）的演化。轴承的耐温、耐磨、承载能力直接决定了整支工具的下井寿命。

输出轴（主轴）：将涡轮节产生的旋转动力传递至下端钻头接头，并将钻压传递至钻头。

旁通阀/导向单元（可选）：可导向涡轮钻具配有偏置稳定器或弯壳体，用于定向井/水平井的造斜与导向。

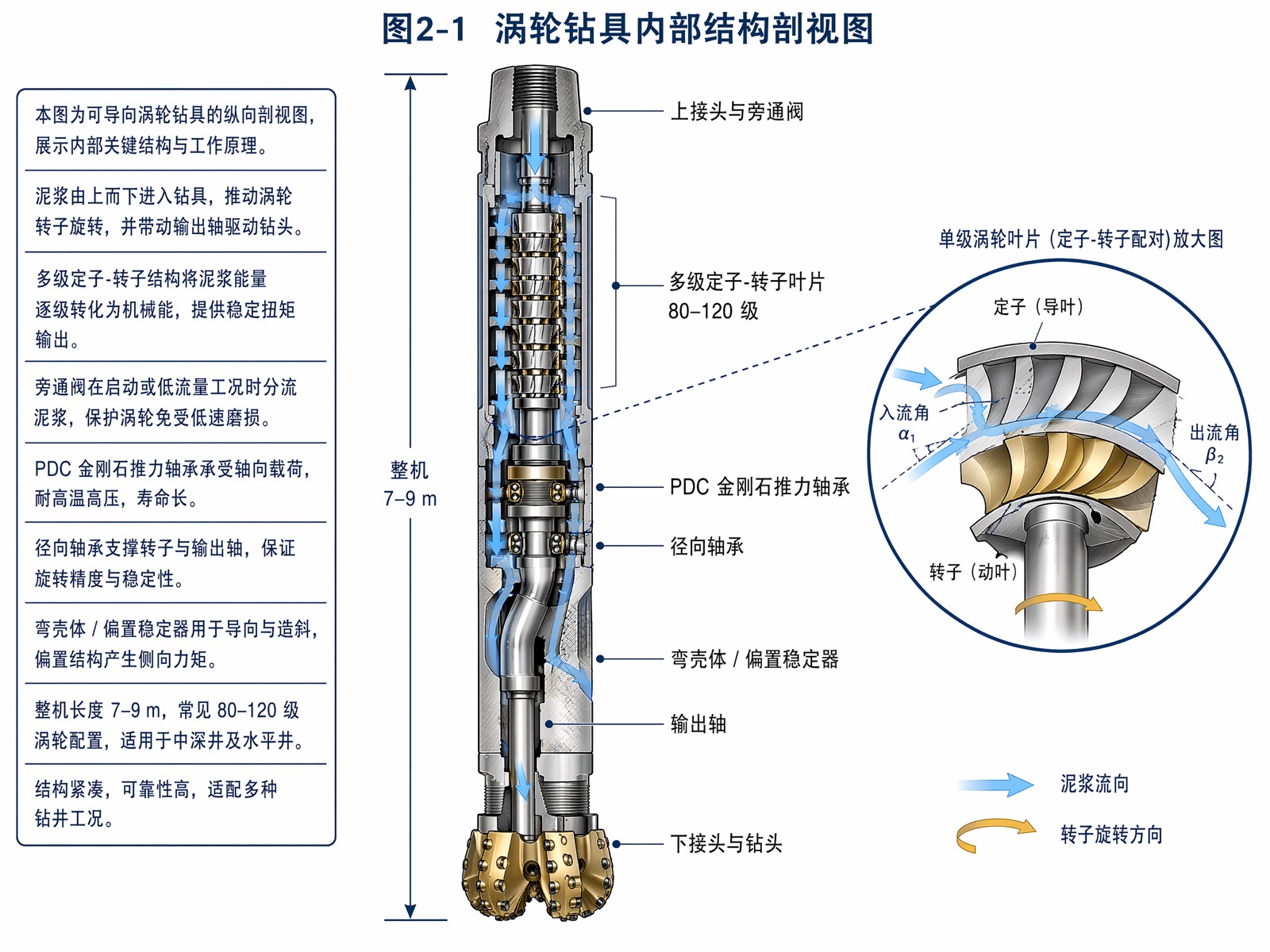

图2-1 涡轮钻具内部结构剖视图

涡轮钻具的输出特性服从水力涡轮机的基本规律。在恒定排量下，涡轮的输出扭矩随转速升高而近似线性下降，呈现"软"特性曲线：空转时转速最高、扭矩为零；制动（堵转）时转速为零、扭矩最大；最大功率点位于二者之间（约为空转转速的一半处）。这种软特性意味着，当钻头载荷（钻压）增加时，涡轮转速会自动下降、扭矩自动上升，具有一定的自适应性，但也带来工作转速窗口窄、对操作精细度要求高的问题。

2.2 涡轮钻具与螺杆钻具（PDM）的根本差异

螺杆钻具（PDM，正排量马达）是当今全球井下动力钻具的绝对主流，理解涡轮钻具的价值与局限，必须将其置于与螺杆钻具的对比框架中。二者的根本差异源于工作原理的不同：螺杆钻具是容积式马达，依靠转子与定子（橡胶弹性体）之间形成的密闭腔室的容积变化将液压能转为机械能；涡轮钻具是动力式马达，依靠流体对叶片的连续冲击转换能量。这一原理差异衍生出一系列工程特性的系统性分野，如下表所示。

从上表可以提炼出三组决定性的差异：

第一，耐温能力的代差。 螺杆钻具的橡胶弹性体定子在高温下会软化、溶胀、加速老化失效，这使得常规螺杆钻具在 150°C 以上的高温井中可靠性急剧下降，即便是高温型螺杆钻具，其在热井中的连续工作时间也十分有限（行业数据显示热井中螺杆钻具最长曝露约 18 小时、累计循环不超过 60 小时即需起钻）。涡轮钻具的全金属结构则没有这一温度天花板，可在 200°C 以上稳定工作，这是涡轮钻具在深层超深层高温井与高温地热井中不可替代的根本原因。

第二，转速与寿命的取舍。 涡轮钻具的高转速使其能够充分发挥孕镶钻头与高效 PDC 钻头的破岩能力，在硬地层中获得高钻速；其全金属长寿命特性减少了起下钻换具次数。但高转速也意味着对钻头切削结构的消耗更快，且高转速下的工具故障可能造成更严重的井下事故。螺杆钻具的低速大扭矩则更适合常规地层的通用钻进，工作容错性更好。

第三，操作复杂度。 涡轮钻具的"软"扭矩特性与窄工作窗口，要求作业过程中实时监测井下转速（通常借助随钻测量 MWD），并精细控制钻压以使涡轮工作在最佳功率点附近。一旦钻压过大导致涡轮堵转，或钻压过小导致涡轮空转飞车，都会损害钻头或工具。螺杆钻具则可由地面排量直接估算转速，操作相对简单直观。

正是这些差异，决定了涡轮钻具不是螺杆钻具的"替代品"，而是其"互补品"——在螺杆钻具力所不及的高温硬地层场景中发挥不可替代的作用。

2.3 百年发展史：从美国发明到苏联工业化，再到全球扩散

涡轮钻具的历史几乎与现代旋转钻井技术同龄，其技术重心经历了"美国发明—苏联工业化—西方引进改良—中国追赶"的全球转移。

萌芽期（1873–1920s）：美国的早期专利。 世界上第一个井下涡轮钻具专利可追溯至 1873 年美国工程师 C. G. Cross 获得的单级冲击式涡轮钻具专利（US 174,922）。1884 年 M. Baker 获得单级轴流式涡轮钻具专利（US 292,888）。1922 年，加州标准石油公司的 C. Scharpenberg 开始系统研究多级轴流式涡轮钻具，并于 1924 年获得专利（US 1,482,702），1926 年试验成功。这一阶段的涡轮钻具尚停留在试验探索层面，未形成规模应用。

工业化期（1922–1960s）：苏联的大规模应用。 涡轮钻具真正的工业化突破发生在苏联。1922 年，俄罗斯工程师 Matvei Kapelyushnikov 发明了带减速齿轮的单级涡轮钻具（即著名的"卡氏涡轮钻"），并获美国专利 US 1,681,094。此后苏联投入巨大资源发展涡轮钻井技术，全俄钻井技术研究所（VNIIBT）成为涡轮钻具的研发中枢。到 1950 年代，涡轮钻具已在苏联各大油田大规模应用；至 1960 年代初，苏联约 85% 的油气井是用涡轮钻具钻成的——这是涡轮钻具历史上的应用巅峰。苏联之所以倾力发展涡轮钻具，与其当时钻杆制造质量与转盘旋转钻井装备水平有关：用井下涡轮驱动钻头、钻柱不旋转，可以规避钻杆疲劳与地面装备的短板。

回调期（1970s）：苏联的部分退回。 然而到 1970 年代，苏联涡轮钻具的应用比例回落至约 70%。主要原因是：早期涡轮钻具寿命有限，深井（深于 4000 米）作业时，每次起下钻更换涡轮钻具的辅助时间过长，在深井场景下反而不如常规旋转钻井经济。这一历史教训深刻揭示了涡轮钻具经济性对"井深—寿命—起下钻时间"三者平衡的高度敏感性，至今仍是涡轮钻具选型的核心考量。

西方引进改良期（1956–2000s）：Neyrfor 血脉的形成。 1956 年，法国 Neyrpic 公司购买了苏联涡轮钻具的设计许可，开始在西方制造涡轮钻具，并确立了沿用至今的 "Neyrfor" 品牌。此后 Neyrfor 技术几经易手——经 Weir 集团、Smith International，最终并入 Schlumberger（现 SLB）。西方厂商在苏联设计基础上进行了关键改良：1982 年推出首支可导向涡轮钻具（采用偏置稳定器实现定向），1992 年推出弯壳体可导向涡轮钻具，并逐步引入聚晶金刚石轴承、优化叶片水力设计，使涡轮钻具从"只能直钻"走向"可定向、长寿命"的现代形态。

中国追赶期（1990s 至今）：从引进到自主。 中国对涡轮钻具的研究起步较晚，早期主要通过引进国外工具和技术消化吸收。进入二十一世纪，随着塔里木、四川等深层超深层油气勘探开发的推进，以及干热岩地热开发的起步，中国对耐高温提速工具的需求日益迫切，自主研制提速明显。大庆钻探等单位研制出 DQW 系列国产涡轮钻具并实现现场应用；中国地质调查系统在干热岩取芯涡轮上实现了 236°C 高温取芯的突破；西南石油大学、中国石油大学等高校在涡轮水力设计、高速涡轮、轴承材料等方向开展了系统研究。中国正处于从"可用"向"好用、耐用"跨越的关键追赶阶段。

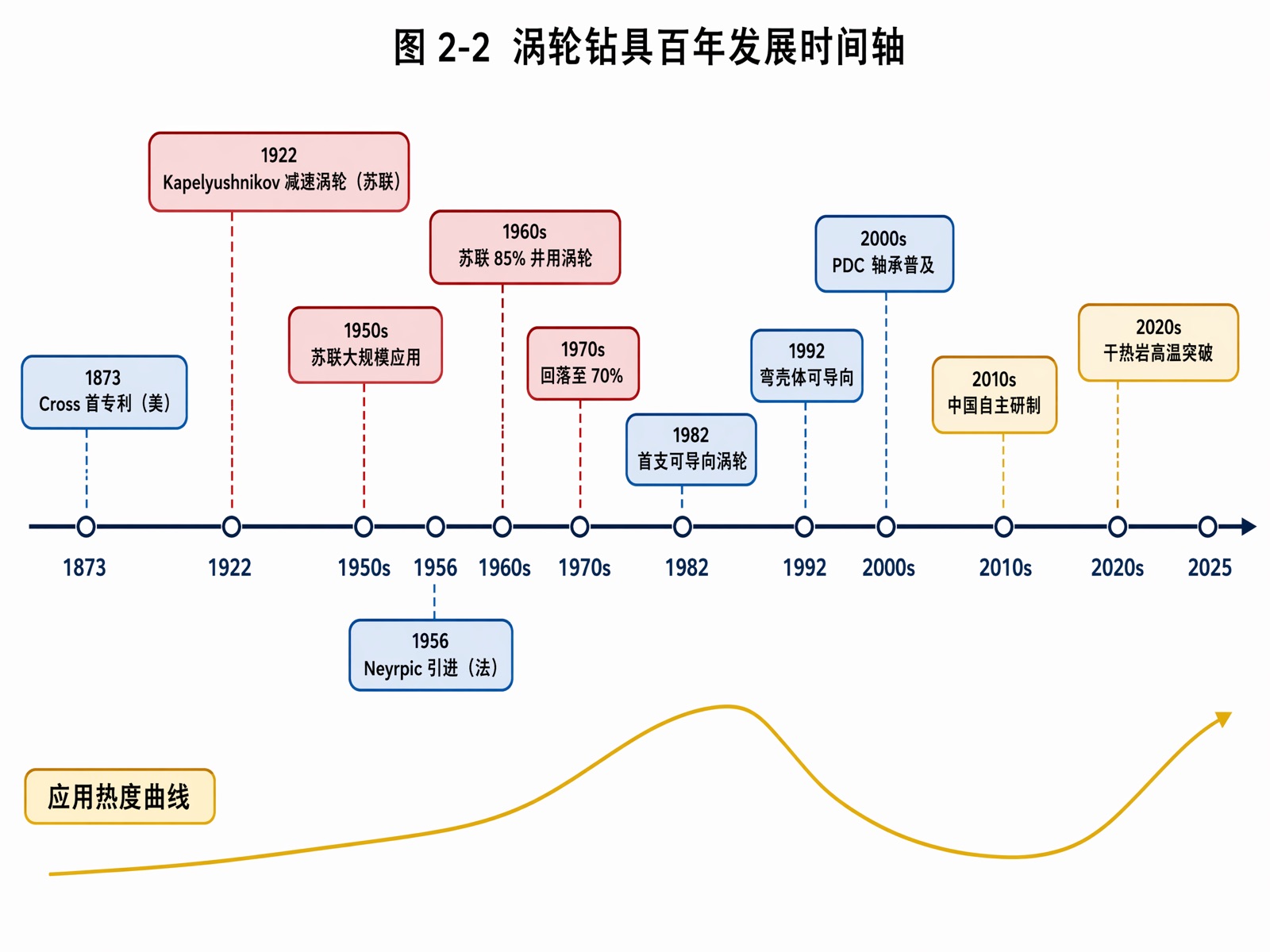

图2-2 涡轮钻具百年发展时间轴

2.4 技术代际划分与成熟度评估

综合涡轮钻具的技术演进，可将其划分为三个技术代际：

第一代——纯涡轮钻具（高转速、低扭矩、不可导向）。 以苏联早期大规模应用的涡轮钻具为代表，结构为单纯的多级涡轮直接驱动钻头，转速很高（常达 1000 rpm 以上），扭矩相对较低，只能直井钻进，轴承多为橡胶或硬质合金，寿命有限。这一代涡轮钻具奠定了涡轮钻井的工业基础，但局限明显。

第二代——复合/可导向涡轮钻具（带减速齿轮或弯壳体 + PDC 轴承）。 以现代 SLB Neyrfor 可导向涡轮、Halliburton Turbopower、减速齿轮涡轮为代表。通过引入减速齿轮（降速增扭以适配牙轮/PDC 钻头）、弯壳体或偏置稳定器（实现定向导向）、聚晶金刚石轴承（大幅延长寿命），使涡轮钻具具备了定向能力、更长寿命和更宽的钻头适配范围。这是当前商业市场的主力代际，技术成熟（TRL 9）。

第三代——智能/高温高压涡轮钻具（集成传感、自适应、超高温）。 以集成近钻头传感、井下转速实时监测、振动监测与自适应转速控制的智能涡轮，以及面向超高温（>250°C 乃至超热岩 >374°C）地热钻井的超高温涡轮为代表。这一代涡轮钻具正处于现场试验到早期商用阶段（TRL 6–8），是技术前沿与未来增长的焦点。

总体成熟度判断： 涡轮钻具在常规油气硬地层应用属于完全成熟的商业技术（TRL 9），全球已有数十年规模应用历史；面向超高温地热（>250°C）的涡轮钻具、以及集成智能控制的自适应涡轮，则处于现场试验向早期商用过渡的阶段（TRL 6–8），是技术突破与市场扩张的主要方向。中国国产涡轮钻具整体处于第二代水平，并在第三代（尤其是高温取芯涡轮）的局部方向上取得突破。
