实体膨胀套管（SET）技术体系与复杂井身结构应用研究

报告编号：OGA-S-013 所属轨道：套管与管柱完整性（OG-A 钻完井工程） 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年6月 保密级别：商密 · 对外交付（客户/合作方专用） 版本：V1.0

执行摘要

实体膨胀套管（Solid Expandable Tubular，SET）是过去四分之一世纪石油钻完井工程领域少数具备"颠覆性"标签的技术之一。它的基本思想朴素却深刻：把钢管的冷加工成形过程从地面工厂搬到井下数千米深处——通过一个被泵压或机械力驱动的膨胀锥（Expansion Cone）自下而上（或自上而下）推过预先下入的钢管，使管材发生受控径向塑性变形，内径随之增大约10%至30%。这一过程同时带来三类工程价值：其一，在不显著牺牲井眼通径的前提下隔离复杂地层，从而压缩套管层数、延缓井身结构的"逐级缩径"；其二，为窄密度窗口、严重漏失、盐膏蠕变等难钻地层提供可在井下成形的临时或永久井壁；其三，以远低于侧钻的成本和周期修复套管泄漏、腐蚀穿孔与套损老井，让大量濒临废弃的井恢复产能。

本报告以"厘清现状、寻找方向、支撑决策"为核心诉求，面向管理层与决策者、投资方与甲方客户、技术人员三类读者，采用全球视野并设置中国国产替代专章，对SET技术从物理原理、材料体系、工艺装备，到市场格局、竞争态势、专利壁垒、标准规范、典型案例、经济性、风险与前沿趋势进行系统梳理。报告遵循"结论后置"的论证逻辑：前十四章铺陈技术与市场的事实与数据，第十五章集中给出综合结论与分阶段战略建议。

在技术层面，SET的核心知识产权由Shell实验室孕育、由1998年成立的Enventure Global Technology实现商业化，并于1999年完成全球首次膨胀裸眼衬管的钻井应用。围绕膨胀锥力学、膨胀级钢材的"低初始屈服+高延伸率+膨胀后应变硬化"特性、弹性体密封与金属对金属密封、适配膨胀的特殊气密螺纹等关键环节，国际厂商已构筑起较为完整的技术与专利体系。在市场层面，膨胀管全球市场规模据第三方机构测算约处于十亿美元量级并保持中高速增长，竞争格局由Enventure、Weatherford、斯伦贝谢（SLB）、贝克休斯（Baker Hughes）等少数厂商主导。在中国，胜利油田、塔河/塔里木油田已实现自主膨胀管的规模化现场应用并创下深层侧钻下深逾5600米乃至更深的纪录，但在专用膨胀级钢材牌号体系、超深井工具可靠性与SET专用标准三方面，与国际先进水平仍存在明显差距。

报告同时识别出一个对中国厂商极具战略意义的窗口：Enventure与Shell在1998至2002年间集中布局的一批SET基础专利，其法定保护期已于2019至2024年前后陆续届满并进入公共领域。这意味着围绕径向膨胀装置、膨胀器结构、单井径套管等核心技术的"自由实施"空间正在打开，为国产化攻关与自主装备出口创造了难得的法律与技术条件。

需要特别说明的是，受公开信息可得性限制，本报告涉及的全球市场规模数据主要来源于单一第二梯队研究机构的测算，缺乏头部油服咨询机构的SET专项数据交叉验证；部分厂商的全球市场份额、Enventure当前最终控股结构、中国深层膨胀管下深纪录的不同口径等问题，均在正文与附录中以"已核实/待核实/估算"的方式明确标注，供读者审慎使用。

第一章 · 调研背景与目标

1.1 调研缘起与问题意识

进入21世纪第三个十年，全球油气勘探开发的"易开发资源"日益枯竭，剩余可采储量正加速向深层、超深层、深水、非常规以及高温高压（HPHT）等"三高一深"的复杂领域集中。在中国，塔里木盆地、四川盆地、准噶尔盆地的勘探目的层不断向8000米乃至万米级别推进；在全球，墨西哥湾、巴西盐下、东地中海等深水超深水区块的单井造价动辄数亿美元。这一资源禀赋的结构性变迁，对井身结构设计提出了两个相互矛盾的要求：一方面，地层复杂程度增加意味着需要更多的套管层次来逐段封隔不同压力体系；另一方面，每增加一层套管都会带来井眼的"逐级缩径"，最终压缩完井通径、削弱产能，并迫使作业方采用更大的表层井眼和更昂贵的钻机。

传统套管程序在这一矛盾面前显得力不从心。当地质不确定性导致实钻中必须临时增加一层套管时，作业方往往被迫接受完井段井眼过小、产能受限的结果，甚至不得不放弃部分储层。与此同时，全球范围内大量在役油气井正步入生命周期后段，套管腐蚀、机械损伤、固井质量缺陷导致的层间窜流和泄漏问题集中爆发，老井完整性修复需求迅速增长。在这样的背景下，一种"既能在井下灵活增加封隔层、又不牺牲井眼通径，同时还能修复既有套管"的技术，自然成为行业长期追寻的目标。实体膨胀套管正是为回应这一需求而生。

然而，SET技术诞生二十余年来，其商业化进程并非一帆风顺。早期高昂的失败率、复杂的工艺控制、有限的管材规格，曾长期将其困在"小众利基技术"的标签之下；2010年墨西哥湾Macondo事故后深水活动锐减，更使其市场一度收缩。技术究竟成熟到何种程度？市场空间究竟有多大？竞争格局如何演变？中国厂商在国产替代道路上处于什么位置、面临哪些卡脖子环节、又有哪些可资利用的机遇窗口？这些问题构成了本次调研的核心问题意识。

1.2 核心调研问题

本报告围绕以下五组核心问题展开系统调研与分析：

第一，技术本质问题。SET的物理原理、材料机理、工艺装备的技术内涵是什么？其相对于传统套管和割缝衬管的本质优势与固有局限分别体现在哪里？技术成熟度演进到了什么阶段？

第二，市场格局问题。全球SET市场规模、增长趋势、地区分布与应用结构如何？驱动与制约其需求的主要因素是什么？

第三，竞争态势问题。全球主要厂商的技术路线、产品线、市场地位与竞争策略如何？中国厂商与国际领先者之间的技术差距具体体现在哪些维度？

第四，壁垒与机遇问题。SET领域的核心专利由谁掌控、布局重点何在、到期时间线如何？对中国厂商而言，专利壁垒与机遇窗口的边界在哪里？

第五，决策支撑问题。综合技术、市场、专利、标准、经济性与风险各维度，企业在立项、选型、投资SET相关业务时应如何决策？分阶段的战略路径应如何设计？

1.3 调研范围界定

在技术范围上，本报告聚焦"实体膨胀套管"（Solid Expandable Tubular），即采用实体（无割缝）钢管经井下径向膨胀成形的套管与衬管系统，涵盖裸眼膨胀衬管、套管内膨胀衬管、膨胀悬挂器、单井径/等井径膨胀系统等子类。与之相关但不作为主体的技术——如膨胀砂筛（Expandable Sand Screen，ESS）、遇油遇水自膨胀封隔器（Swellable Packer）等——仅在与SET协同应用的语境下涉及，不展开独立深度剖析。

在应用场景范围上，覆盖深井/超深井、深水超深水、窄间隙井身结构、水平井多分支、老井修复、盐膏蠕变层穿越等典型工况。

在地域范围上，采用全球视野，重点对比北美、中东、亚太、欧洲北海、南美等主要市场，并设置中国国产替代专章，对中国主要油田与厂商的研发与应用现状进行专门分析。

在时间视角上，采用全时间轴，自1990年代末技术起源梳理至当前，并对未来12至36个月乃至更长周期的技术演进与市场趋势作出预判。

1.4 调研方法与数据来源说明

本报告综合采用多源信息交叉验证的研究方法。技术原理与机理部分主要援引石油工程领域的学术论文、行业会议论文、核心专利文献与厂商公开技术资料；市场规模与竞争格局部分综合第三方市场研究机构报告、厂商公开披露信息与行业媒体报道；中国本土现状部分重点参考国内石油工程类期刊文献、油田企业公开资料与行业新闻。

需要明确两点方法论上的约束。其一，SET作为高度专业化的利基技术，公开的权威市场数据相对稀缺，本报告所引市场规模与份额数据的可靠性已在相应章节与附录中以分级方式标注，建议读者将其作为指示性参考而非精确结论。其二，本报告正文采用"不展示文献来源"的编排方式，以保证阅读流畅与交付物的简洁性；完整的参考文献清单可作为独立附属文档单独提供。

1.5 SET技术的战略定位

从行业全局看，SET并非要取代传统套管程序，而是作为传统套管体系的"高价值补充工具"，在三类特定场景中创造不可替代的价值：在新钻井中，它是应对地质不确定性、保护完井通径、压缩套管层数的"井身结构优化器"；在老井作业中，它是替代高成本侧钻、延长油井经济寿命的"完整性修复器"；在复杂地层中，它是穿越窄密度窗口、漏失层、蠕变层的"可井下成形井壁"。

理解这一定位，对企业决策至关重要。它意味着SET业务的市场空间不应简单对标整个套管市场，而应聚焦于"复杂井+老井修复"这一高附加值细分领域；同时也意味着，SET技术的竞争力评价标准并非单纯的低成本，而是其能否在传统方案失效或不经济的边界场景中提供可靠的解决方案。

1.6 报告阅读导引与核心价值主张

考虑到本报告面向管理层与决策者、投资方与甲方客户、技术人员三类读者，且采用"结论后置"的论证结构，本节提供一份阅读导引，帮助不同读者高效获取所需信息。

对于时间有限的管理层与决策者，建议优先阅读执行摘要、第七章（市场格局）、第八章（竞争格局）与第十五章（综合结论与战略建议），即可把握SET的市场价值、竞争态势与战略路径的全貌；其中第十五章的分阶段战略建议与决策触发条件，是决策的直接依据。

对于投资方与甲方客户，建议在上述基础上重点研读第九章（专利地图与机遇窗口）、第十二章（经济性分析）与第十三章（风险与挑战），以评估SET相关投资的壁垒、回报与风险；附录B的数据可靠性说明，有助于审慎判断各项数据的可信度。

对于技术人员，建议系统阅读第二章至第六章（技术定义、原理、材料、装备、应用场景）与第十一章（典型案例）、第十四章（前沿趋势），以深入掌握SET的技术内涵、工程实现与发展方向；各章中的参数表与决策矩阵，可作为实际选型与设计的参考工具。

本报告的核心价值主张可概括为三点：其一，厘清现状——以全球视野系统梳理SET的技术、市场、竞争、专利与标准全貌，澄清业界若干认知误区（如Enventure被收购的误传、ISO 28781的误引）；其二，寻找方向——识别专利到期机遇窗口与技术白点，为中国国产化指明突破口；其三，支撑决策——提供分阶段、分角色、带触发条件的战略建议，使报告结论可落地、可操作。

第二章 · 技术定义与历史演进

2.1 实体膨胀套管的定义与技术内涵

实体膨胀套管是指采用实体无缝（或高质量电阻焊）钢管制造、下入井内目标层段后，借助专用膨胀工具对管材施加径向力使其发生受控塑性变形、内径与外径同步增大并紧贴井壁或既有套管内壁、最终形成具备承压与密封能力的井下管柱的一类技术系统。其英文术语Solid Expandable Tubular中的"Solid"，意在与早期出现的"割缝膨胀管"（Slotted Expandable Tubular）相区别——后者通过管壁上的纵向割缝在膨胀时张开，强度与密封性能远逊于实体膨胀管，主要用于膨胀筛管等非承压场景。

SET的技术内涵可从三个层面理解。在材料层面，它要求钢管在膨胀这一大塑性变形过程中不发生破裂，并在膨胀后通过应变硬化（加工硬化）获得足够的使用强度，这对钢材的延伸率、屈强比、壁厚均匀度提出了远高于常规套管的要求。在工艺层面，它要求膨胀力、膨胀速度、密封成形过程在数千米深的井下被精确控制，任何环节失稳都可能导致管体破裂、卡锥或密封失效等井下事故。在系统层面，它要求管材、密封件、螺纹连接、膨胀工具、地面动力、丢手与循环系统等多个子系统精密匹配，形成一趟入井即可完成膨胀作业的完整链条。

2.2 SET与传统套管/割缝衬管的本质差异

SET与传统套管的本质差异，在于"成形地点"和"井身结构逻辑"的根本不同。传统套管在地面工厂完成全部成形，下井后即为最终形态，其外径必须小于上层套管内径，因此每下一层套管都不可避免地缩小后续井眼尺寸，形成典型的"望远镜式"逐级缩径。SET则将最终成形过程置于井下，膨胀后的管柱可以与上层套管形成仅约一个管壁厚度的微小环空，从而极大缓解缩径，在极端情形（即等井径/单井径技术）下甚至可以实现"零内径损失"的连续钻进。

下表对三类管柱技术的关键特征进行对比。

由表可见，SET在承压、密封与抗缩径之间取得了割缝膨胀管无法企及的平衡，但代价是显著更高的工艺复杂度与作业风险——这正是其商业化历程曲折的技术根源。

2.3 技术起源与商业化历程

SET技术的现代工程化源于荷兰皇家壳牌（Shell）的研究实验室。1990年代，Shell的研究人员系统探索了金属管井下径向膨胀的可行性，并积累了一批奠基性的专利与工艺知识。为将这一实验室成果推向商业市场，1998年11月，Shell与油服巨头哈里伯顿（Halliburton）各出资50%，合资成立了专门的技术公司Enventure Global Technology，总部设于美国休斯敦。在合资安排中，Shell最初将西半球的授权运营权交予Enventure，国际市场授权则在数年后逐步放开。

1999年11月，全球首次实体膨胀裸眼衬管的钻井应用在墨西哥湾完成，用于解决目标井段孔隙压力梯度与破裂压力梯度之间窗口过窄、常规套管难以兼顾的难题。这一里程碑标志着"把钢管冷加工搬到井下"的设想由实验室走向了真实井场。

商业化进程中的一个关键转折发生在2004年初。哈里伯顿宣布重组其与Shell在膨胀管与智能完井领域的合资关系，将其在Enventure持有的约33.5%股权转让给壳牌技术风险投资部门（Shell Technology Ventures），从而退出对Enventure的直接持股，同时保留了膨胀砂筛与膨胀悬挂器相关产品的分销协议。这一重组使Enventure的股权进一步向Shell体系集中，也反映出当时SET技术商业化的不确定性与各方对投入产出的不同判断。

此后，Enventure的机构投资根源逐步演变为由Kenda Capital管理的壳牌技术风险投资基金（Shell Technology Ventures Fund 1）这一私募股权平台，其出资方包括壳牌、Coller Capital以及阿布扎比投资局等。需要指出的是，关于Enventure在近年（2024至2026年）的最终控股结构，公开渠道缺乏明确披露，目前可确认的是该公司至今保持独立私有运营，并未被任何油服巨头整体收购——这一点在竞争格局章节中具有重要含义，也在附录的数据可靠性说明中予以标注。

2.4 技术成熟度演进四阶段

回顾SET技术二十余年的发展，可将其成熟度演进归纳为四个阶段。

第一阶段为概念验证期（约1998至1999年）。核心任务是证明实体钢管在井下大塑性膨胀后仍能保持完整性并具备使用性能，标志性事件即1999年墨西哥湾首次裸眼衬管应用。

第二阶段为浅层短段应用期（约2000至2002年）。技术开始进入商业服务，但受工艺成熟度限制，膨胀段长度有限。据行业资料，在商业化的最初两年里，单次膨胀段最长约2500英尺、平均约1200英尺，应用主要集中于相对浅的层段，失败率仍较高，工艺稳定性是这一阶段的主要瓶颈。

第三阶段为深井与等井径探索期（约2002至2010年）。随着膨胀级管材、膨胀工具与工艺控制的进步，SET开始向更深、更复杂的井段拓展，并出现了革命性的等井径/单井径（Monodiameter/Monobore）技术探索。2002年前后，相关方在美国德克萨斯州完成了全球首次等井径膨胀井试验；2006年，行业完成了首个商业化的单井径膨胀衬管延伸系统应用。这一阶段，膨胀段长度、下入井深、适用规格均大幅提升。

第四阶段为多元化拓展期（约2010年至今）。2010年墨西哥湾Macondo事故后，深水钻井活动一度锐减，促使SET厂商加快向陆上市场、老井修复市场以及全球新兴油气区的拓展。同时，智能化、复合管材、HPHT适应性等前沿方向开始萌芽，技术应用从单一的"窄窗口封隔"向"井身结构优化+老井完整性修复+复杂地层穿越"的多场景组合演进。

下面以图示形式呈现这一演进脉络。

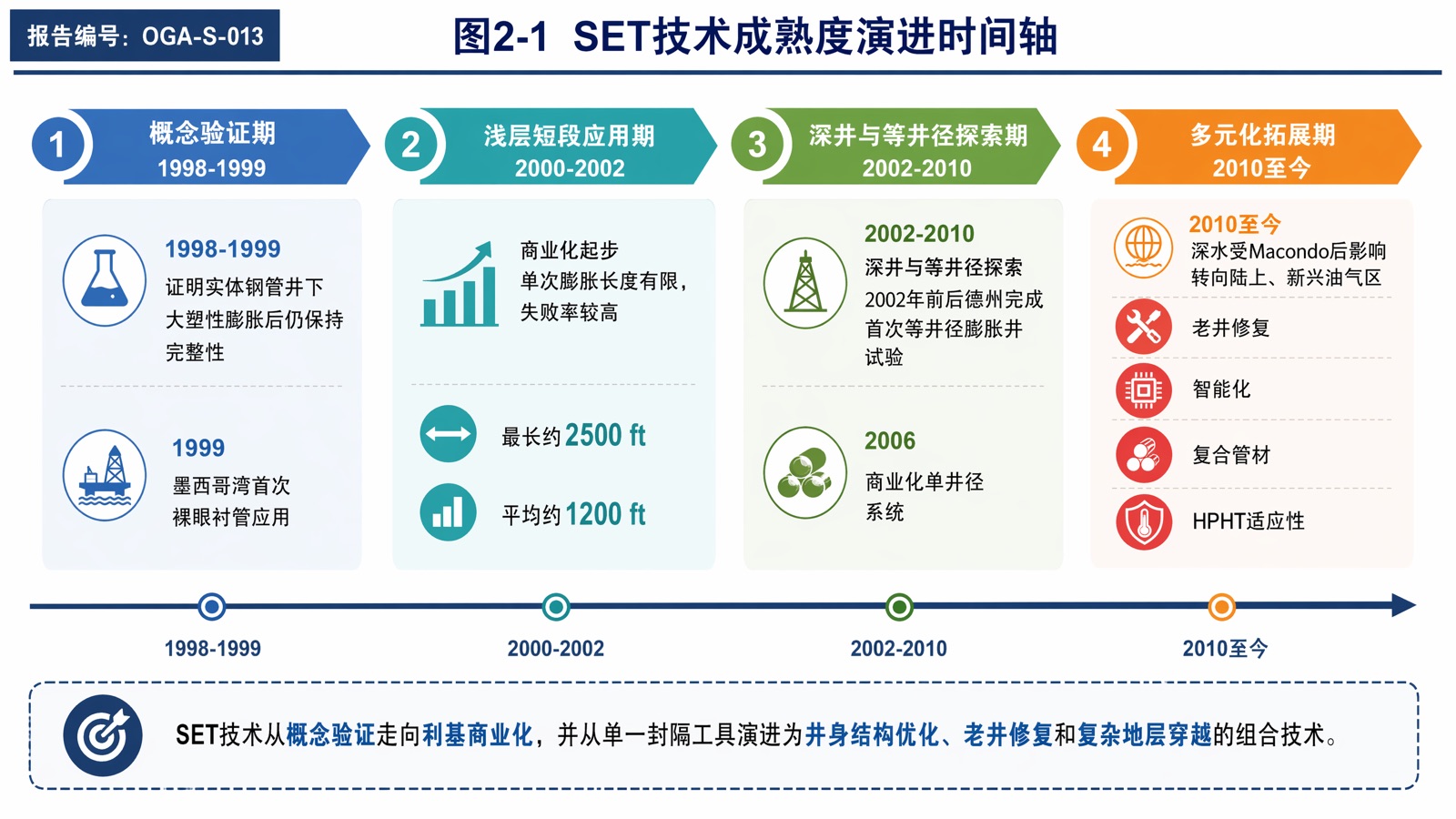

图2-1 SET技术成熟度演进时间轴

2.5 关键历史里程碑与规模数据

SET技术的累计应用规模，是衡量其商业成熟度的直观指标。综合厂商公开资料，可梳理出如下规模数据序列：在商业化初期的2001年初，Enventure已完成约20井次作业（含6井次裸眼应用与14井次套管内应用），累计膨胀长度超过16000英尺、涉及500余个螺纹接头；至2019年公司成立二十周年时，累计完成约2285井次、安装约180万英尺实体膨胀衬管；据公司近期官网表述，其累计服务客户已遍及40个国家、超过350家运营商，全球安装井次超过2600次。

这一规模序列揭示出两个事实：其一，SET在二十余年间确实积累了可观的商业应用基础，已远非"实验室技术"；其二，相对于全球每年数万口的钻井总量，SET的年应用井次仍处于"高价值利基"区间，印证了其作为"特定场景解决方案"而非"普适性套管替代"的战略定位。

2.6 SET长期未能主流化的原因剖析

尽管SET技术早在1999年即完成首次商业应用，且其工程价值在理论上极具吸引力，但二十余年来它始终未能从"利基技术"跃升为"主流套管技术"。深入剖析这一现象的成因，对于客观评估SET的市场潜力与投资价值至关重要。

第一，技术可靠性的历史包袱。商业化初期，SET膨胀作业的失败率较高，管体破裂、卡锥、密封失效等井下事故时有发生，且井下作业失败的代价极为高昂（可能导致整口井报废）。这种"高收益伴随高风险"的特征，使得保守的钻完井工程界对其持谨慎态度，宁可采用成熟可靠的传统套管程序。技术可靠性的信任建立是一个漫长的过程，SET用了近二十年才逐步消除这一历史包袱。

第二，成本门槛与经济性的场景依赖。SET的单井作业成本较高，其经济性只有在"减少套管层数的节约"或"替代侧钻的节约"足以覆盖作业成本的特定场景中才能成立。在大量常规井中，传统套管程序更为经济，SET缺乏用武之地。这种"经济性高度依赖场景"的特征，天然限制了其应用范围。

第三，管材规格与工艺成熟度的制约。早期膨胀级管材规格有限、膨胀段长度受限，难以覆盖全部井身结构需求；等井径这一能够真正消除缩径的终极形态，工艺极其复杂、可靠性长期不足，至今仍在完善中。技术本身的成熟度，限制了其价值的充分释放。

第四，行业周期的外部冲击。2010年墨西哥湾Macondo事故后深水活动锐减、2014年后的低油价周期，都对SET这一与深井、勘探活动高度相关的技术造成了需求冲击，延缓了其规模扩张。

理解这些成因的现实意义在于：SET的市场潜力释放，取决于技术可靠性的持续提升（尤其是极端工况）、应用场景的精准识别（聚焦高价值边界场景）以及行业景气度的支撑。对中国厂商而言，这也意味着国产化的突破口应优先选择可靠性要求相对可控、经济性明确的场景（如老井修复、中浅层侧钻封隔），再逐步向超深井、等井径等高端场景拓展。

2.7 全球累计应用规模的演变轨迹

SET的累计应用规模演变，可作为观察其商业化曲线的量化窗口。下表梳理了可考的规模节点，勾勒出从"实验"到"利基商业化"的演进轨迹。

从年均应用井次看，从2001年的约20井次到2019年的约2285井次，二十年间年均约新增百余井次的累计规模。这一增速既证明了SET确已成长为一项稳定的商业技术，又印证了其相对于全球年钻井总量（数万口量级）仍属"高价值小众"的市场定位。对于投资与立项决策，这一规模量级提示：SET业务应以"高单井价值、高技术壁垒、稳定利基需求"为商业模型，而非追求规模化的低成本扩张。

2.8 膨胀管相关概念体系辨析

SET技术涉及一系列容易混淆的概念，准确辨析这些概念有助于读者建立清晰的技术认知框架，避免常见误解。

实体膨胀套管（SET）与割缝膨胀管的区别在于管壁结构。前者为实体连续管壁，膨胀后具备承压与密封能力，用于井身结构封隔与修复；后者管壁带纵向割缝，膨胀时割缝张开，强度与密封性低，主要用于膨胀砂筛等非承压防砂场景。二者虽同属"膨胀管"大类，但工程定位截然不同。

膨胀套管与膨胀衬管的区别在于是否回接至井口。膨胀套管通常指悬挂于上层套管并可能回接至井口的膨胀管柱，膨胀衬管则指仅悬挂于上层套管内、不回接至井口的较短管段。实际应用中SET多以衬管形式出现，故"实体膨胀衬管"是更常见的工程表述。

常规膨胀与等井径膨胀的区别在于是否消除缩径。常规SET膨胀后仍与上层套管保留微小环空、存在轻微缩径；等井径（Monodiameter/Monobore）则通过特殊工艺使膨胀后内径与上层一致，实现近零缩径，是SET的终极形态。

膨胀套管与遇液自膨胀封隔器的区别在于膨胀驱动力。SET依靠机械膨胀锥的外力使钢管塑性变形；遇液自膨胀封隔器则依靠弹性体遇油或遇水后的体积自膨胀实现密封，二者机理不同，但在某些完井方案中可协同应用（如SET接头处的弹性体兼具遇液自膨胀增强密封的功能）。

厘清上述概念体系，读者可更准确地理解本报告各章节所讨论的技术对象，也有助于在工程实践中精确选用术语、避免沟通误解。
