MWD/LWD 高速遥测技术（声波/电磁/光纤）全球格局与国产化研究

报告编号：OGC-S-001 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026 年 6 月 保密级别：商密 · 限交付客户内部使用 版本：V1.0 所属赛道：OG-C 物探测井与数字油田 → 随钻测量与高速遥测（S 级旗舰 ★首发）

执行摘要

随钻测量（MWD）与随钻测井（LWD）是现代定向钻井与地质导向的"神经系统"，而高速遥测信道则是这套神经系统的"脊髓"——它决定了井下传感器采集的海量数据能以多快的速度、多高的保真度回传至地面决策系统。在水平井占比持续攀升、非常规油气规模化开发、深层超深层及深水钻探不断刷新作业边界的产业背景下，遥测带宽已从"锦上添花"变成"决定钻井经济性与安全性的硬约束"。本报告以全球视野、全时间轴、多层次颗粒度，对泥浆脉冲、电磁波、有线钻杆、声波、光纤五大遥测技术路线进行了系统梳理，并以"卡脖子清单"视角深度剖析中国国产化的现状、差距与突破路径。

核心结论一：遥测带宽呈现"三个数量级"的技术梯度，有线钻杆是事实上的高速天花板。 泥浆脉冲遥测受钻井液不可压缩性与井深衰减的物理约束，实用速率长期停留在个位数至 40 bps 量级；电磁波遥测无需循环钻井液、适配欠平衡与气体钻井，但受地层电阻率衰减约束，深井适应性有限，速率通常在 1–10 bps；有线钻杆（以 NOV IntelliServ 为代表）借助内嵌感应耦合接头实现近兆比特级（约 57,000 bps，即 57 kbps）的双向高速传输，比泥浆脉冲高出三个数量级，是当前公认的高速遥测天花板，但其高昂的钻具改造成本限制了普及。声波遥测与井下光纤构成下一代"高带宽—低成本"的潜在突破方向。

核心结论二：全球市场进入"中速增长、技术分层、巨头主导"的成熟期，2030 年规模有望逼近百亿美元量级。 受油价中高位运行、非常规与海上资本开支回暖驱动，全球 MWD/LWD 市场维持稳健增长，多家机构预测期内复合年增长率（CAGR）处于 5%–8% 区间。市场高度集中于斯伦贝谢（SLB）、哈里伯顿、贝克休斯三巨头，叠加 NOV 在有线钻杆领域的近乎垄断地位，前四家厂商合计掌握全球大部分高端市场份额与核心专利。

核心结论三：中国以"璇玑"为代表实现了从无到有的体系级突破，但在"高温电子、惯性器件、芯片、电池、感应接头"五大环节仍受制于人。 中石油"璇玑"旋转导向与随钻测井系统已实现工业化应用，规模化作业井次破千、最高耐温与传输速率显著提升，标志着中国跻身少数掌握该核心技术的国家行列。然而在 175℃ 以上高温 DSP/FPGA 芯片、石英挠性加速度计与随钻陀螺、150℃ 以上长寿命锂亚硫酰氯电池、有线钻杆高频感应耦合接头等关键节点上，国产化率与可靠性仍存在明显代差，构成本报告识别的五大"卡脖子清单"。

核心结论四：国产化窗口期已经打开，建议沿"三阶段、可量化触发阈值"路径推进。 短期（0–2 年）应聚焦泥浆脉冲与电磁遥测的成熟产品规模替代与降本；中期（3–5 年）主攻高温电子、惯性器件、芯片三大瓶颈；长期（5–10 年）布局有线钻杆与井下光纤的高速遥测下一代赛道。建议以"最高工作温度""实测传输速率""平均无故障作业时长""规模化作业井次"等可量化指标作为立项与投资的触发阈值。

核心风险提示：一是外资专利封锁与出口管制风险持续存在；二是国产高端器件可靠性与外资产品仍有差距，规模替代需以现场作业数据持续验证；三是市场数据存在口径分歧，部分企业自述参数需审慎采信。

阅读指引：决策层与投资方阅读"执行摘要"与第 01、03、07 章即可把握全局；技术人员可重点研读第 02、04、05、06 章的技术深度与卡脖子分析。

01 · 调研背景与目标

1.1 调研缘起与问题意识

钻井是油气勘探开发投入最密集、风险最集中的环节，其单井成本动辄数千万元，深水与超深层井更可高达数亿元。在这一高投入场景中，"看不见地下"始终是悬在作业者头顶的根本性难题。随钻测量与随钻测井技术的出现，第一次让作业者能够在钻头钻进的同时，实时获取井眼轨迹、地层岩性、孔隙度、电阻率等关键信息，从而把"钻完再测、测完再调"的串行作业模式，升级为"边钻边测、实时调整"的闭环作业模式。

然而，井下采集到的数据要发挥价值，必须先"传上来"。在数千米深的地层之下，没有可直接铺设的通信线路，井下与地面之间隔着不断循环的高压钻井液、旋转的金属钻具和复杂多变的地层。如何在这样极端的环境中建立一条可靠、高速的数据传输通道，构成了 MWD/LWD 技术皇冠上的明珠——遥测信道技术。

随着水平井与大位移井的普及、非常规油气的规模化开发，以及深层、超深层、深水钻探不断突破作业边界，井下传感器的种类与采样密度急剧增加，而传统泥浆脉冲遥测信道的带宽却长期停滞在个位数 bps 量级。"传感器能采的数据越来越多，能传上来的却很有限"——这一日益尖锐的"带宽剪刀差"，正是本次调研的核心问题意识所在。

与此同时，全球高端 MWD/LWD 装备与服务长期被斯伦贝谢、哈里伯顿、贝克休斯等少数国际巨头垄断，中国油气勘探开发在这一关键环节上长期面临"买不到最先进、租赁价格高、核心技术受制于人"的被动局面。在国家能源安全战略与油气装备自主可控的大背景下，系统梳理全球技术格局、客观评估中国国产化的真实水位与卡脖子环节，对于支撑立项决策、投资判断与技术选型，具有重要的现实意义。

1.2 核心调研问题

本报告围绕以下五个核心问题展开：

第一，五大遥测技术路线（泥浆脉冲、电磁波、有线钻杆、声波、光纤）的技术原理、性能边界与适用场景各自如何？它们之间是替代关系还是互补关系？

第二，全球 MWD/LWD 市场的规模、增速、地域分布与竞争格局呈现何种特征？国际巨头的产品矩阵、技术壁垒与竞争策略如何？

第三，中国 MWD/LWD 市场的国产化率真实处于什么水平？以"璇玑"为代表的国产突破达到了怎样的技术高度？

第四，从"卡脖子清单"视角看，中国在哪些关键技术节点上仍受制于人？这些节点的技术差距具体有多大（可量化）？外资通过哪些手段实施技术封锁？

第五，中国 MWD/LWD 高速遥测的国产化应当沿怎样的路径推进？立项、选型、投资的可量化触发阈值是什么？

1.3 调研范围界定

技术范围：聚焦 MWD/LWD 系统中的"遥测信道"这一核心子系统，兼顾与之强相关的井下传感、供电、信号处理等配套技术；对旋转导向（RSS）、地质导向等下游应用作必要延伸但不展开。

场景范围：全场景覆盖，包括陆地常规井、非常规（页岩气/页岩油）、深层超深层（高温高压环境）、深水与超深水海洋钻探。

地域范围：全球视野，重点对比北美、中东、亚太、欧洲等主要市场，并以中国国产化为核心落点。

时间范围：全时间轴，上溯至 1970 年代 MWD 技术起源，重点聚焦 2020–2026 年的最新数据与动态，并对 2025–2030 年作趋势预测。

1.4 调研方法说明

本报告采用"多源信息交叉验证 + 定性定量结合"的研究方法。信息来源涵盖：国际行业研究机构的市场报告、上市油服企业的年报与技术公告、学术论文与专利文献、行业专业媒体报道，以及中国能源装备领域的公开技术资料与政策文件。对关键技术参数（传输速率、工作温度、工作压力、深度范围）进行国内外横向对比；对市场规模数据进行多机构口径比对，并在结论中明确标注存在的口径分歧。

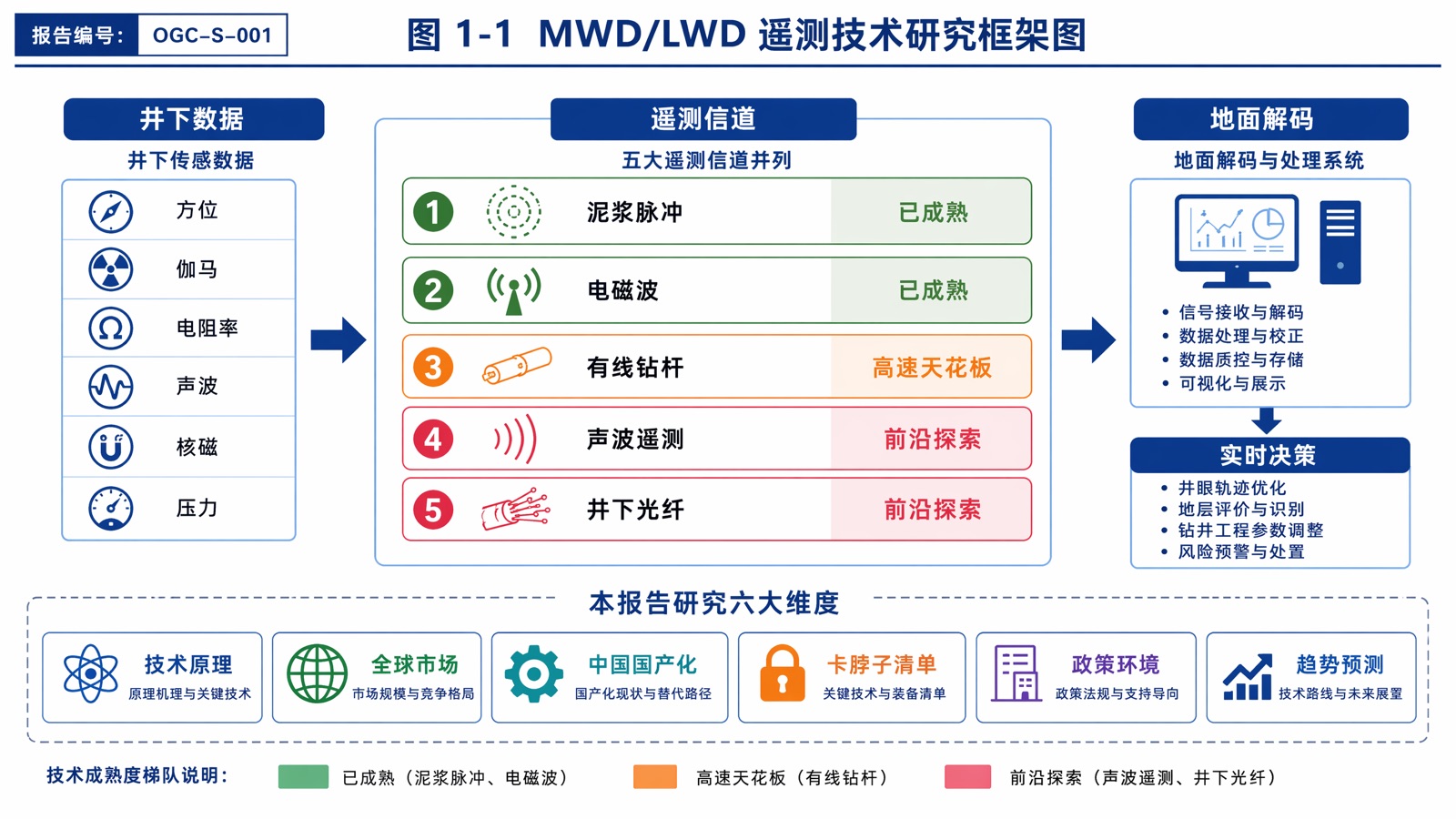

!图 1-1 MWD/LWD 遥测技术研究框架图 *图 1-1 MWD/LWD 遥测技术研究框架图*

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

#### 2.1.1 MWD 与 LWD 的本质区别

MWD（Measurement While Drilling，随钻测量） 主要测量与"井眼轨迹"和"钻井工程"相关的参数，回答的是"钻头现在在哪、朝哪个方向、钻得怎么样"的问题。其核心测量量包括：井斜角（钻孔偏离垂直方向的角度）、方位角（钻孔在水平面上的指向）、工具面角（用于定向钻进的姿态），以及井下温度、压力、振动、扭矩等工程参数。可以把 MWD 理解为钻头的"GPS + 行车记录仪"。

LWD（Logging While Drilling，随钻测井） 主要测量与"地层岩石和流体"相关的参数，回答的是"钻头周围的地层里有没有油气、是什么岩石"的问题。其核心测量量包括：自然伽马（识别泥岩与砂岩）、电阻率（判断含油含水）、密度与中子孔隙度（评价储层物性）、声波、核磁共振等。可以把 LWD 理解为给地层做的"边钻边做的 CT 扫描"。

二者的关系是：MWD 是基础平台，LWD 是在 MWD 平台上叠加的地层评价能力。现代井下仪器往往把二者集成在同一钻具组合中，共用同一套遥测信道把数据传回地面。本报告关注的"遥测信道"，正是 MWD 与 LWD 共用的数据回传通道。

#### 2.1.2 遥测信道：井下与地面之间的"无线电报"

在数千米深的地下，要把井下仪器测到的数据传到地面，面临三大物理障碍：一是没有现成的电缆通道（电缆测井需要先停钻、起钻，再下入电缆，无法"边钻边传"）；二是井下环境极端（高温可达 150–230℃，高压可达上百兆帕，强振动、强腐蚀）；三是传输路径漫长且介质复杂（要穿越循环的钻井液、旋转的钢制钻具和不同电性的地层）。

人类工程师为破解这一难题，发展出了五条技术路线，本质上都是在解决"用什么介质、以什么方式把井下的 0 和 1 传到地面"这一根本问题：

• 泥浆脉冲：把钻井液当作"传声介质"，通过井下阀门有节奏地改变钻井液压力，像"打电报"一样把数据编码成压力波动传到地面。
• 电磁波：把地层和钻具当作"天线和地线"，井下发射低频电磁波，地面用接收电极捕捉信号。
• 有线钻杆：在钻杆内壁预埋导线和感应线圈，让相邻钻杆首尾"无线接力"，相当于在井下铺设了一条"准电缆"。
• 声波：让钻杆钢体本身充当"声音导管"，井下产生振动声波，沿钻杆向上传播。
• 光纤：在钻具中布设光纤，利用光信号实现超高带宽传输，目前多用于永久监测与新型智能钻杆探索。

2.2 发展脉络与成熟度评估

#### 2.2.1 技术演进时间轴

MWD/LWD 遥测技术的发展，是一部"带宽不断逼近物理极限、又不断寻找新介质突破极限"的历史。

萌芽期（1920s–1960s）：早在 1920 年代就有学者提出过井下数据传输的设想，但受限于电子技术与材料工艺，长期停留在理论与实验阶段。这一时期的探索为后续奠定了原理基础。

商业化起步期（1970s）：1970 年代是 MWD 真正走向商业应用的关键十年。随着电子小型化、耐高温元器件的进步，泥浆脉冲遥测系统首次实现井下定向数据的实时回传，定向钻井从"盲钻"走向"可控"。这一时期传输速率仅约 1 bps 甚至更低，但已是革命性突破。

LWD 兴起与速率爬升期（1980s–1990s）：1980 年代，在 MWD 平台上叠加地层评价传感器的 LWD 技术兴起，自然伽马、电阻率等随钻测井参数开始实时回传。泥浆脉冲技术从单一的正脉冲、负脉冲，发展出连续波调制等更高效的编码方式，速率提升至数 bps。电磁波遥测也在这一时期开始商业化，主要服务于欠平衡与气体钻井。

水平井驱动的高速化期（2000s）：随着水平井与大位移井大规模推广，对遥测带宽的需求急剧上升。一方面，泥浆脉冲技术通过更精细的阀门控制与信号处理算法，把实用速率推高到 10–40 bps 量级；另一方面，有线钻杆技术取得里程碑突破——2000 年代中后期，以 IntelliServ 为代表的有线钻杆系统实现了约 57 kbps 的双向高速传输，把遥测带宽一举提升了三个数量级，开启了"井下宽带"时代。

智能化与多元化期（2010s–至今）：进入 2010 年代，遥测技术呈现"成熟路线持续优化、新兴路线多点开花"的格局。泥浆脉冲与电磁波仍是市场主力且持续迭代；有线钻杆在高难度井中确立高端地位；声波遥测、井下光纤、混合遥测、近钻头传感等前沿方向不断涌现。同时，人工智能开始被应用于井下信号的降噪、解码与异常识别，进一步压榨有限带宽的利用效率。也正是在这一时期，中国以"璇玑"为代表实现了从跟跑到部分并跑的历史性跨越。

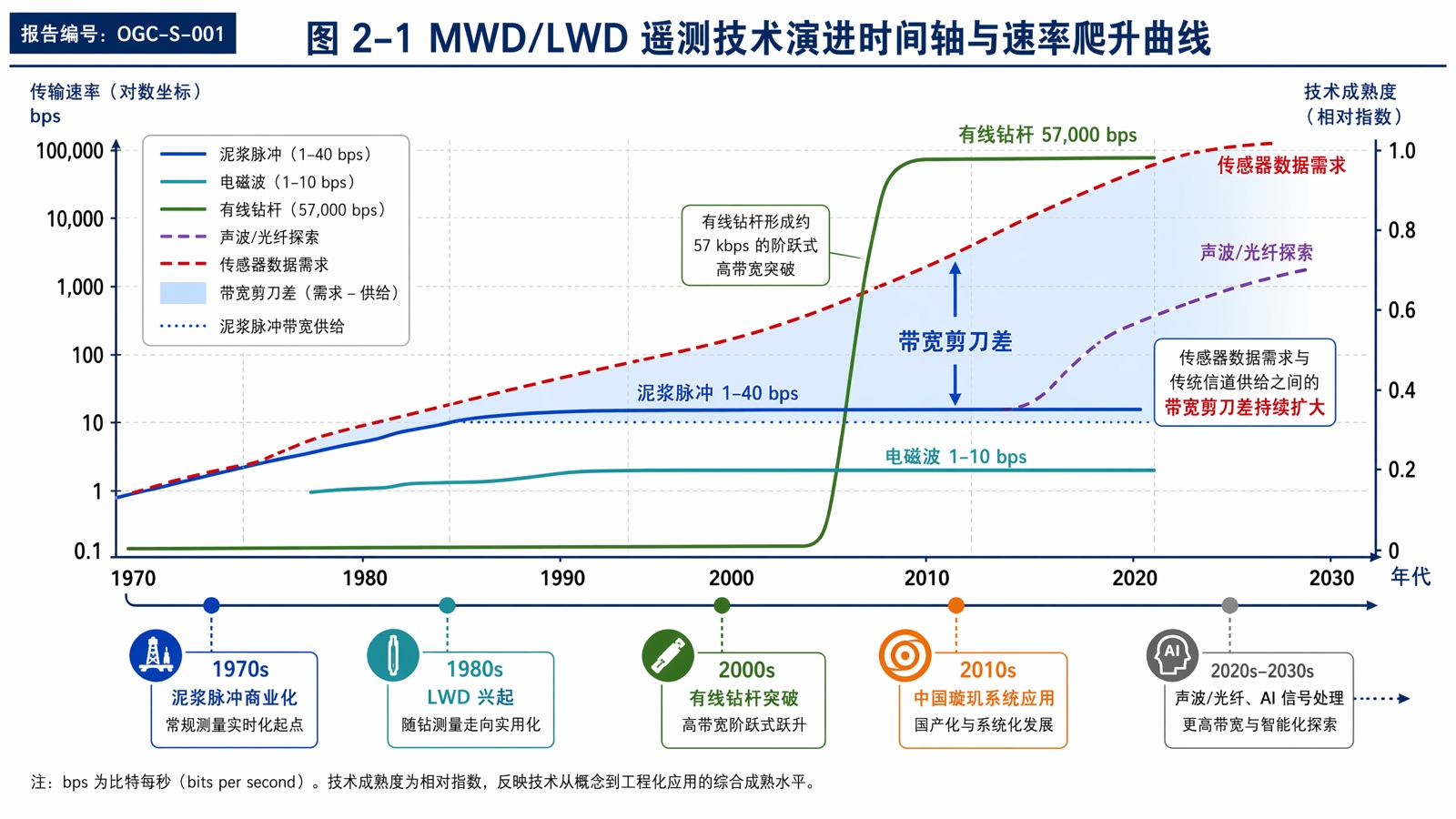

!图 2-1 MWD/LWD 遥测技术演进时间轴与速率爬升曲线 *图 2-1 MWD/LWD 遥测技术演进时间轴与速率爬升曲线*

#### 2.2.2 五大技术路线成熟度评估

下表对五大遥测技术路线的成熟度作综合评估，成熟度分为"成熟商用、规模商用、有限商用、示范/探索"四个等级。

评估结论：泥浆脉冲与电磁波是当前及未来相当长时期内的市场基本盘，技术成熟、生态完善、成本可控；有线钻杆是已被验证的高速天花板，但因经济性门槛较高而局限于高价值高难度井；声波与光纤代表了"突破带宽极限、降低高速成本"的未来方向，但距离规模商用仍有距离。这一成熟度分布，决定了国产化布局应当"成熟路线抓规模替代、新兴路线抓前瞻卡位"的双线策略（详见第 07 章）。

2.3 国内外整体发展现状

从全球看，MWD/LWD 遥测技术已形成"国际巨头主导高端、技术路线分层成熟、新兴方向竞相布局"的总体格局。斯伦贝谢、哈里伯顿、贝克休斯三巨头在泥浆脉冲、电磁波、随钻成像测井等主流技术上拥有完整产品矩阵与深厚专利护城河；NOV 通过 IntelliServ 在有线钻杆这一高速利基市场近乎垄断；一批专业厂商（如 Scientific Drilling、APS Technology、Xact 等）在特定技术或细分场景中占据一席之地。

从中国看，经过数十年追赶，已实现"从无到有、从有到璇玑"的跨越。中石油集团历经长期攻关推出的"璇玑"系统，集旋转导向与随钻测井于一体，实现了工业化规模应用，使中国成为全球少数掌握该高端核心技术的国家之一。但客观看，国产化仍呈"系统集成能力较强、核心元器件受制于人"的结构性特征——整机能造、能用、能规模作业，但高温芯片、惯性器件、长寿命电池、有线钻杆感应接头等"心脏部件"仍高度依赖进口或存在明显代差。这一"整机突围、器件掣肘"的现状，正是后续章节卡脖子分析的核心落点。

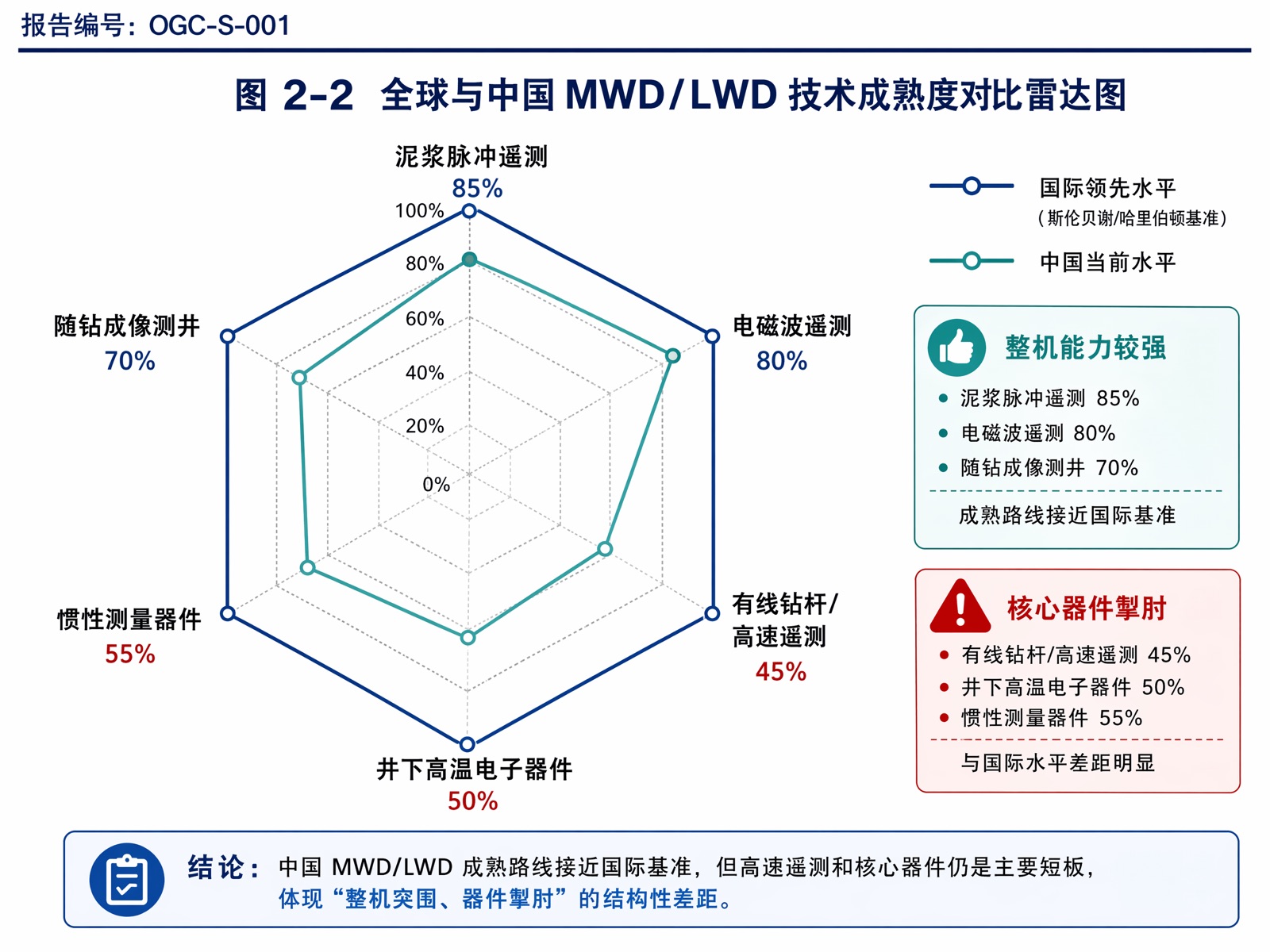

!图 2-2 全球与中国 MWD/LWD 技术成熟度对比雷达图 *图 2-2 全球与中国 MWD/LWD 技术成熟度对比雷达图*
