随钻成像测井（电阻率/声波/核磁成像）技术格局与国产化路径研究

报告编号：OGC-S-005 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年6月 保密级别：商密（对外交付） 版本：V1.0 所属赛道：OG-C 物探测井与数字油田 · 随钻测量与高速遥测 报告级别：S 级旗舰报告

执行摘要

随钻成像测井（Logging While Drilling Imaging，LWD Imaging）是随钻测量技术与高分辨率地层成像的深度融合，代表着油气勘探开发"边钻边看"能力的最高形态。它在不停钻、不起钻的前提下，将井周地层的电阻率、声波速度、核磁弛豫等物性参数转化为二维井壁图像，是实现精准地质导向、复杂储层评价、裂缝与构造识别的核心装备。在水平井、大位移井、非常规油气"工厂化"作业全面普及的今天，随钻成像测井已从"高端选配"演变为高效益开发的"刚性基础设施"。

核心结论速览：

第一，全球LWD成像测井服务市场规模约46亿美元量级（2024年），并以年均8%以上的复合增速扩张，到2030年有望突破70亿美元。市场高度集中于斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）三大油服巨头，三者合计占据全球LWD成像服务市场约80%以上份额，形成"技术—专利—装备—服务"一体化的深厚壁垒。

第二，三类成像技术的成熟度与国产化进程呈现显著的"梯度差异"。电阻率成像与自然伽马成像在国际上最成熟、国产化也最充分；声波成像处于"可用但有差距"的追赶阶段；随钻核磁共振成像（NMR-LWD）是技术皇冠上的明珠，国产化仍处于工程样机与现场试验阶段，是当前最突出的"卡脖子"环节。

第三，中国随钻成像测井已形成以中海油服（COSL）"璇玑"系统、中石油（CNPC，渤海钻探/长城钻探及测井公司）旋转地质导向与成像系列为代表的自主装备体系。在电阻率/伽马成像领域，国产装备已实现规模化商业应用，部分作业区国产化率超过90%；但在随钻核磁、高温高压（175℃/200℃以上）极端工况、超深探测边界成像等高端环节，与国际领先水平仍有3–8年的代差。

第四，制约国产化的核心瓶颈集中在三个层面：基础材料（高温压电陶瓷、钐钴/钕铁硼永磁、耐高温电子元器件）、井下嵌入式实时成像处理算法与芯片、以及仪器总体集成—校准—可靠性工程能力。其中高温SiC/GaN功率器件、200℃以上压电换能器、随钻NMR永磁体一致性等是最关键的"硬骨头"。

第五，"十四五"以来央企国产化采购导向、国家油气科技重大专项、以及中美高技术摩擦带来的进口替代压力，三重因素叠加，为随钻成像测井国产化提供了前所未有的政策与市场窗口。建议相关企业采取"电阻率/伽马成像守住主场、声波成像加速追赶、随钻核磁集中攻坚"的差异化策略，在12–36个月内锁定关键突破节点。

风险提示：高端材料与芯片的进口依赖、井下高温环境下的长期可靠性、国际巨头的专利封锁、以及现场作业数据积累不足，是国产化进程中的四大主要风险。

本执行摘要供决策层快速获取重点，技术细节与数据支撑请向下阅读正文。

01 · 调研背景与目标

1.1 调研缘起与问题意识

油气勘探开发正经历从"找储量"向"高效益开发存量"的深刻转型。随着易开发的常规油气资源日趋减少，水平井、大位移井、非常规页岩油气、深层超深层、深水等复杂场景成为增储上产的主战场。在这些场景中，井眼轨迹长、地层非均质性强、目的层薄、地质风险高，传统"先钻后测"的电缆测井模式已难以满足实时决策需求。

随钻成像测井应运而生。它的核心价值在于：在钻头持续前进的过程中，实时获取井周360°的地层图像，使工程师能够"看着地层钻进"——精准卡准油层、避开断层与盐丘、识别裂缝走向、优化压裂选段。这种"边钻边看"的能力，直接决定了水平井的油层钻遇率、单井产量与开发经济性。据行业经验，优质地质导向可使水平段油层钻遇率从70%提升至95%以上，单井EUR（最终可采储量）提升20%–40%。

然而，随钻成像测井是测井技术中工程难度最高、技术壁垒最深的细分领域之一。它要求在井下150℃–200℃高温、上百兆帕高压、强烈钻具振动冲击的极端环境中，完成精密的物理测量、实时数据处理与高速井地传输。长期以来，这一领域被斯伦贝谢、哈里伯顿、贝克休斯三大国际油服巨头高度垄断。中国虽在电阻率成像、旋转地质导向等环节实现了重要突破，但在随钻核磁、声波成像、超深探测等高端环节仍受制于人。

在当前能源安全战略、央企装备国产化要求、以及外部高技术封锁加剧的多重背景下，系统厘清随钻成像测井的技术格局、客观评估国产化现状与差距、明确突破路径，对于油气企业的装备选型、研发立项、投资决策具有重要的战略意义。这正是本次调研的问题意识所在。

更深层地看，随钻成像测井的自主可控，是中国油气工业从"跟跑"向"并跑、领跑"转变的缩影。长期以来，高端测井装备——尤其是随钻成像、旋转地质导向——被国际三大油服巨头牢牢掌控，它们采取"只提供服务、不出售设备、不转让技术"的策略，将核心技术封闭在自己手中。中国油气企业在使用这些高端服务时，不仅支付高昂费用，更面临技术受制于人、数据安全、供应保障等多重风险。在深层超深层、深水、非常规等国家油气增储上产的主战场，高端随钻成像几乎是"绕不开"的关键技术。一旦外部供应中断或限制，将直接影响国家油气勘探开发的推进。因此，随钻成像测井的国产化，不仅是企业层面的降本增效问题，更是国家能源安全层面的战略问题。中海油服"璇玑"系统打破三巨头旋转导向垄断的历程，正是这一战略意义的生动注脚——它证明了中国有能力攻克最高端的油气装备，也激励着随钻声波、随钻核磁等更高端环节的持续攻坚。本报告正是在这一战略背景下，对随钻成像测井这一"必争之地"进行的系统性梳理与研判。

1.2 核心调研问题

本报告围绕以下五个核心问题展开系统研究：

其一，随钻成像测井的技术全景如何？电阻率、声波、核磁三类成像技术各自的原理、技术路线、关键参数与成熟度处于什么水平？

其二，全球市场格局如何？市场规模、增长趋势、竞争结构、三大巨头的产品矩阵与技术壁垒分别是什么？

其三，中国国产化现状如何？各类成像技术的国产化率、主要玩家、自主产品性能、与国际领先水平的真实差距究竟有多大？

其四，核心技术壁垒与"卡脖子"清单是什么？哪些材料、器件、算法、工程能力是制约国产化的关键瓶颈？

其五，国产化的突破路径与行动建议是什么？在政策、市场、技术多重因素作用下，未来12–36个月的关键突破节点与差异化策略如何制定？

1.3 调研范围界定

技术范围：聚焦随钻成像测井（LWD Imaging）三大技术族——电阻率成像（含方位电阻率、波传播电阻率、深探测电阻率）、声波成像（含偶极/多极子声波、阵列声波）、核磁共振成像（NMR-LWD）。同时关联随钻自然伽马成像、随钻密度/中子成像作为补充。

地域范围：全球视野，重点对比北美、中东、亚太市场与中国市场，分析国内外技术差距。

时间范围：全时间轴。回溯1980年代以来的技术演进，分析当前（2024–2026年）格局，预判未来12–36个月乃至2030年的发展趋势。

产业链范围：覆盖上游关键材料与元器件、中游仪器研发制造、下游勘探开发服务应用三个环节。

1.4 调研方法说明

本报告综合采用多源信息交叉验证的研究方法。信息来源涵盖：国际权威行业研究机构的市场数据、SPE/SPWLA/SEG等专业学会的技术文献、国内外厂商的公开产品资料与技术白皮书、油气行业专业期刊报道、以及中国相关政策文件与行业标准。数据采用定性与定量结合的方式呈现，关键数据均经过多源比对。对于公开信息有限的环节（尤其是国产装备的现场试验数据与国际厂商的内部技术参数），报告以行业公认的合理区间进行估算，并明确标注。

受限于随钻成像测井领域的高度技术密集性与商业敏感性，部分精细参数（如各厂商最新产品的内部性能指标、国产装备的最新现场数据）公开程度有限，建议在关键决策前补充一手专家访谈与现场调研予以校验。

02 · 随钻成像测井技术现状全景

2.1 技术定义与核心内涵

随钻成像测井，是指在钻井过程中（钻头持续破岩、钻柱旋转或滑动前进时），利用安装在近钻头钻铤上的传感器，对井周地层进行高密度、高分辨率的物性测量，并通过钻柱旋转形成的方位采样，将测量数据重构为反映井壁地层特征的二维（展开）或三维图像。

与普通随钻测量（MWD/LWD，仅给出沿井深的一维曲线）相比，随钻成像测井的本质跃迁在于增加了"方位维度"——它不再只回答"这个深度的地层是什么物性"，而是回答"这个深度井周不同方向上的地层是什么样子"。正是这个方位维度，使得识别地层倾角、裂缝走向、构造边界、井眼几何形态成为可能，从而支撑高精度地质导向与复杂储层精细评价。

实现成像的物理机制主要有三类：

第一类是基于电学性质的电阻率成像。地层中油气与水的电阻率差异巨大（油气为高阻、地层水为低阻），通过测量井周不同方位的地层电阻率，可清晰刻画储层与隔层、裂缝与基质的分布。

第二类是基于声学性质的声波成像。通过发射声波并接收其在地层中传播的纵波、横波、斯通利波等信息，可获取地层的弹性参数、各向异性、裂缝与孔洞发育情况。

第三类是基于核磁共振的成像。通过测量地层流体中氢核在磁场中的弛豫特性，可直接获取孔隙度、可动流体、束缚水、渗透率等关键储层参数，且不受岩石骨架矿物影响。

此外，随钻自然伽马成像（测量地层自然放射性的方位分布）和随钻密度/中子成像（测量地层体积密度与含氢指数的方位分布），也是工程中广泛应用的成像类型，技术相对成熟，常与电阻率成像配合用于地质导向。

随钻自然伽马成像是最基础、应用最广的成像类型之一。地层的自然伽马放射性主要来自钾、铀、钍等元素，泥岩放射性高、砂岩/碳酸盐岩放射性低，因此伽马成像可清晰区分储层与泥岩隔层，并通过方位伽马差异判断地层界面的方位。伽马成像不受钻井液类型影响（适用于水基与油基泥浆），仪器结构相对简单、可靠性高，是地质导向的"标配"成像。中国在随钻伽马成像领域已完全实现自主可控。

随钻密度/中子成像通过测量地层的体积密度（伽马射线散射）与含氢指数（中子慢化），评价孔隙度、岩性，并提供方位成像用于地质导向。密度成像还可识别井眼几何形态。这类成像需要使用放射源（伽马源、中子源），受核安全监管约束。随钻密度/中子成像技术较成熟，国产化程度较高，但放射源的安全管控是其特殊约束。值得关注的是，为减少放射源使用，业界正发展可控中子源（中子发生器，电子方式产生中子，无放射性同位素源）技术，中国在中子发生器方面也取得了进展。

2.2 随钻成像 vs 电缆成像：技术对比

随钻成像测井（LWD Imaging）与电缆成像测井（Wireline Imaging）是两种互补的技术路径，各有优劣。下表系统对比二者的核心差异。

总体而言，随钻成像的不可替代价值在于"实时性"与"避免侵入"，尤其在水平井和复杂结构井中，电缆仪器难以下放，随钻成像成为唯一可行的成像手段。而电缆成像在分辨率和数据完整性上仍有优势，二者在工程中常形成"随钻导向+电缆精评"的组合应用。值得注意的是，随着随钻遥测带宽（泥浆脉冲、电磁波、有线钻杆）的提升和井下大容量存储的发展，随钻成像的数据完整性正快速逼近电缆水平。

2.3 技术发展历程与代际演进

随钻成像测井的发展，与随钻测量、旋转导向、井下电子技术的进步紧密交织，大致经历了四个发展阶段。

第一阶段（1980年代—1990年代初）：随钻测量奠基期。 随钻测量（MWD）技术首先解决"边钻边测井斜方位"的问题，随后随钻测井（LWD）实现伽马、电阻率等基本物性的随钻测量。此阶段尚无真正的"成像"能力，测量结果是沿井深的一维曲线。泥浆脉冲遥测成为主流的井地数据传输方式，但带宽极低（数比特/秒），严重制约数据量。

第二阶段（1990年代中后期）：方位测量与成像萌芽。 随着钻柱旋转过程中按方位扇区采集数据的技术成熟，随钻方位伽马、方位电阻率成像开始出现，标志着随钻测量进入"二维成像"时代。斯伦贝谢、哈里伯顿、贝克休斯相继推出方位电阻率成像产品，主要服务于地质导向。这一阶段成像分辨率较低，但已能满足卡层需求。

第三阶段（2000年代—2010年代）：多技术成像全面铺开。 随钻声波成像（偶极声波）、随钻核磁共振成像（NMR-LWD）相继商业化，随钻成像从单一电阻率走向多物理场。旋转导向系统（RSS）与随钻成像深度融合，"测量—导向—成像"一体化近钻头工具成为主流。井下电子技术、高温元器件、实时处理算法的进步，使成像质量大幅提升。深探测电阻率（探边）技术出现，将地质导向的"视距"从米级拓展到数米至数十米。

第四阶段（2010年代末至今）：超深探测、智能化与高带宽时代。 超深方位电阻率（探测半径达30米以上）实现"井周构造预判"，使地质导向从"贴着边界走"升级为"提前预判边界"。AI/机器学习开始融入随钻成像的实时解释。有线钻杆（智能钻杆）等高带宽遥测技术的成熟，使大数据量成像实时上传成为可能。多模态融合成像（电阻率+声波+核磁一体化）成为前沿方向。与此同时，中国等后发国家在电阻率成像、旋转导向环节实现规模化国产替代，全球竞争格局开始出现松动。

回顾这四十余年的演进，可以提炼出随钻成像测井技术发展的三条主线。第一条主线是"维度的拓展"：从一维曲线（MWD/早期LWD）到二维井壁成像（方位成像），再到三维井周构造成像（超深探测构图），测量维度不断丰富。第二条主线是"探测深度的延伸"：从近井壁数厘米（纽扣电极）到数米（方位波传播），再到数十米（超深探测），地质导向的"视距"持续拓展，使"看得更远、判得更准"成为可能。第三条主线是"物理场的融合"：从单一电阻率，到电阻率+声波+核磁多物理场，再到多模态融合成像，对地层的刻画从单一视角走向立体综合。这三条主线共同指向一个目标——让钻头在地下"看得越来越清楚、越来越全面、越来越超前"，从而实现油气的精准高效开发。理解这三条主线，有助于把握随钻成像测井的技术演进逻辑与未来方向，也为判断国产化的突破重点提供了坐标系。

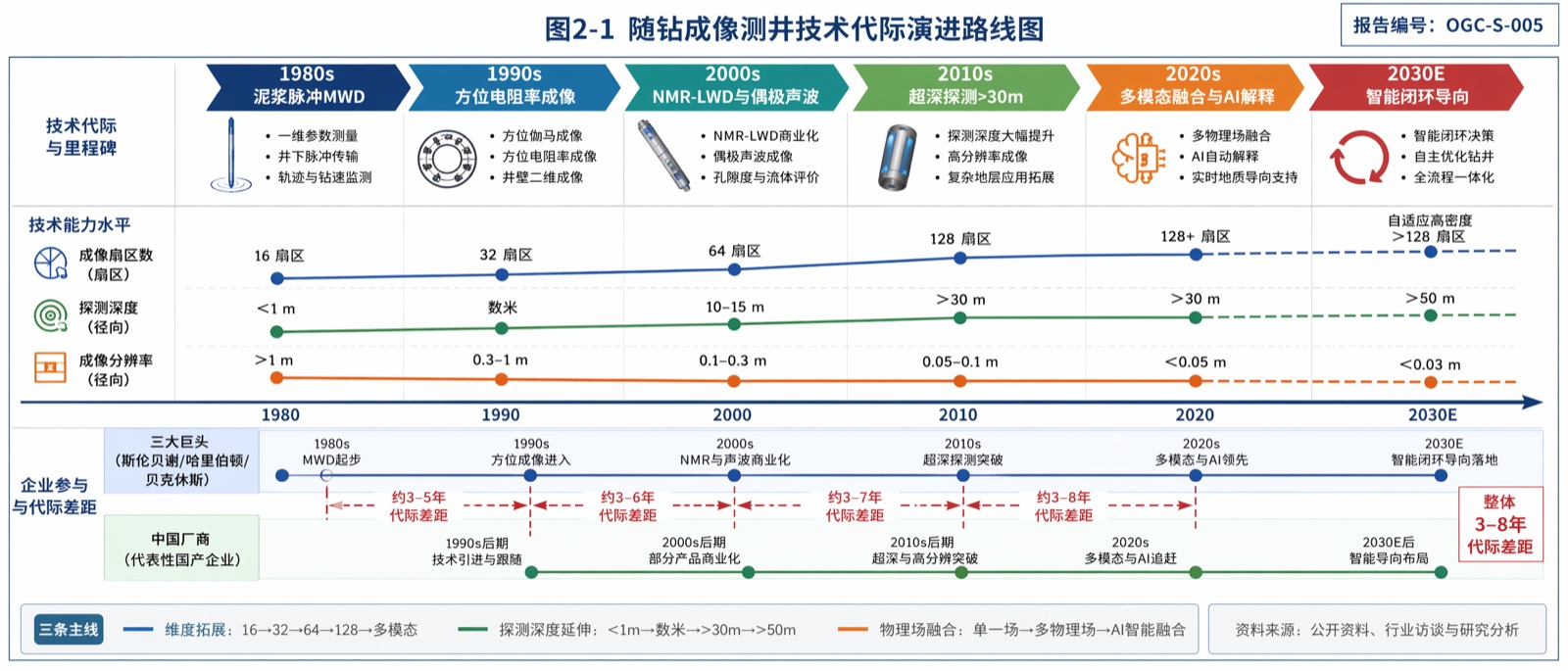

*图2-1 随钻成像测井技术代际演进路线图*

2.4 三类成像技术成熟度总览

为便于后续分章深入剖析，此处先给出三类核心成像技术的成熟度与国产化水平总览，作为全报告的"路线图"。

总览可见，国产化呈现明显的"三梯队"格局：第一梯队（伽马、电阻率、密度/中子成像）已实现规模化自主；第二梯队（深探测电阻率、声波成像）处于"可用但有差距"的追赶期；第三梯队（随钻核磁成像）仍处于工程样机与现场试验阶段，是最突出的攻坚方向。这一梯度判断将贯穿全报告的技术、市场、国产化分析。

2.5 随钻遥测带宽：成像数据传输的"咽喉"

理解随钻成像测井，必须理解一个核心约束——井地数据传输带宽。与电缆测井可通过铠装电缆实时高速回传海量数据不同，随钻测井的成像数据必须经过随钻遥测信道才能上传地面，而这一信道的带宽长期是制约成像质量的"咽喉"。

随钻遥测主要有三种技术体系。其一是泥浆脉冲遥测（Mud Pulse Telemetry），通过钻井液压力波传递信息，是当前应用最广的方式，但带宽极低，通常仅为数比特/秒至数十比特/秒，远不足以实时上传完整成像数据。其二是电磁波遥测（EM-MWD），通过地层传播电磁信号，传输速率略高于泥浆脉冲，但受地层电阻率影响，深井与高阻地层中信号衰减严重。其三是有线钻杆（Wired Drill Pipe，智能钻杆），通过钻杆内嵌的传输线路实现高速数据传输，带宽可达数万比特/秒甚至更高，是真正能够支撑实时成像数据上传的高带宽方案，但其本身也是高端装备，成本高、推广受限。

在带宽受限的现实下，随钻成像测井采取"井下存储+实时降采样上传"的策略：完整高分辨率成像数据存储于井下仪器存储器中，待起钻后回放（Memory Mode）；同时，经过井下实时处理、压缩、降采样后的关键成像信息实时上传地面（Real-time Mode），供地质导向决策使用。这就对井下实时处理能力与数据压缩算法提出了极高要求——既要在有限带宽下传出足以支撑导向决策的信息，又要尽可能保留成像质量。

这一约束的战略意义在于：井下嵌入式实时处理与数据压缩能力，是随钻成像测井区别于电缆成像的核心技术门槛之一，也是国产装备需要重点突破的软硬件协同环节。随着有线钻杆等高带宽遥测技术的发展，随钻成像有望逐步摆脱带宽束缚，实现接近电缆水平的实时数据完整性，这将是随钻成像测井的又一次能力跃迁。

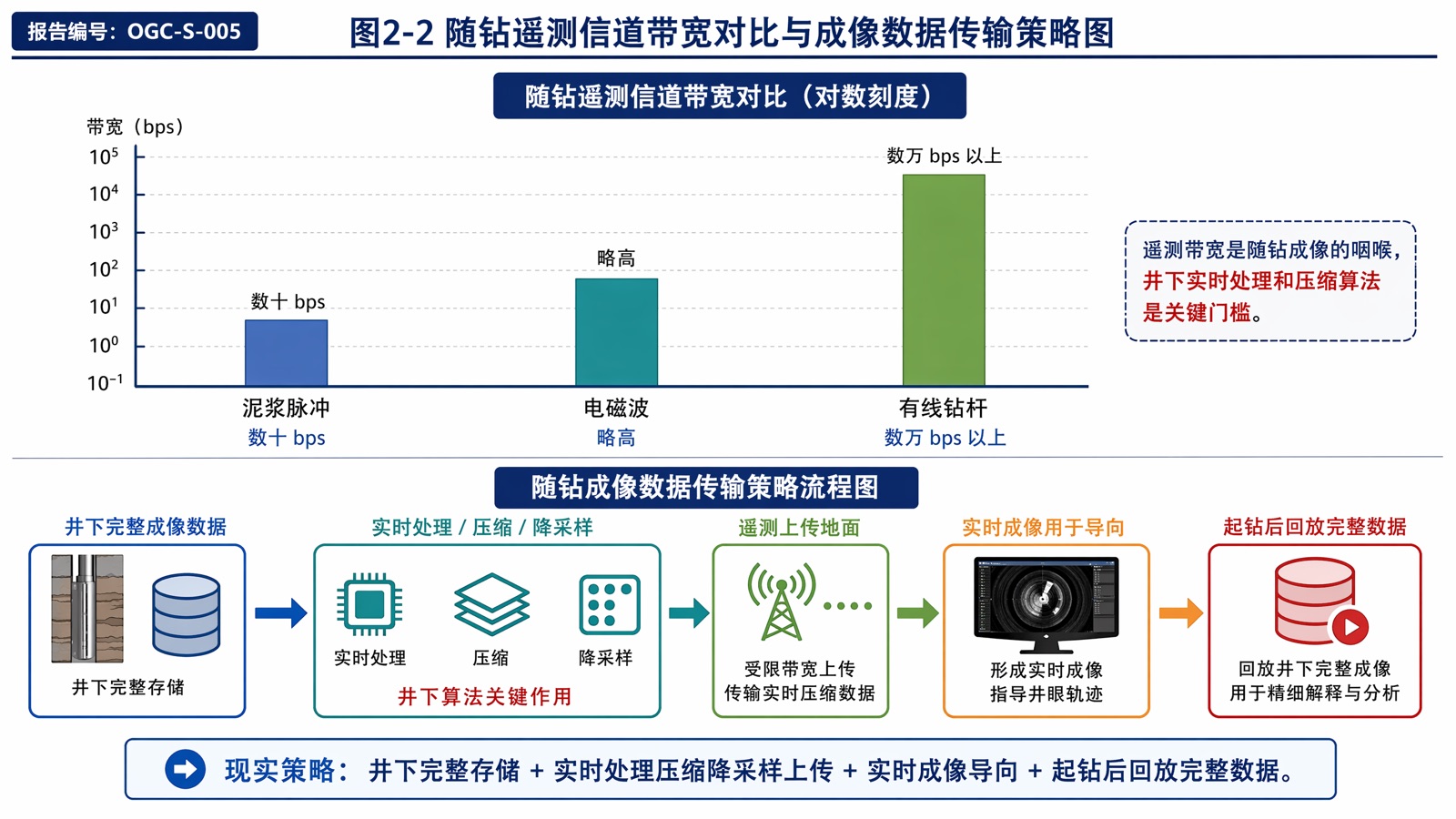

*图2-2 随钻遥测信道带宽对比与成像数据传输策略图*
