自动化钻机与铁钻工/排管系统技术研究

报告编号：OGE-A-003　|　选题板块：OG-E 油气装备与先进材料 · 高端钻完井装备　|　报告级别：A 级深度专题

出品方：北京经纬智汇信息咨询有限公司（Beijing Jingwei Zhihui Information Consulting Co., Ltd.） 报告日期：2026 年 7 月 保密级别：内部参考（Internal Reference） 版本：V1.0 数据截止：2026 年 7 月

执行摘要

钻井装备的自动化正在经历一次从"机械化替代人力"到"软件定义钻机"的范式跃迁。铁钻工与管柱处理（排管）系统作为钻台自动化的两大核心单元，既是过去五十年机械化改造的成熟产物，又是当前"无人钻台+闭环自动钻井"竞赛的主战场。本报告以全球视野、全时间轴、多层次颗粒度，对自动化钻机总体架构、铁钻工与排管系统的技术原理、核心专利、竞争格局、市场规模与国产化进程进行系统剖析，核心判断如下：

结论一：行业分水岭已从硬件转向软件。 铁钻工、动力猫道、二层台排管机等硬件品类经过近半个世纪演进已高度成熟，头部厂商的机械性能差距正在收敛；真正拉开代差的是过程自动化软件平台与闭环钻井智能决策系统——NOV 的 NOVOS、Nabors 的 SmartROS、SLB 的 DrillOps/Neuro、Halliburton 的 LOGIX、Precision 的 AlphaAutomation 等，正在把"钻机"重新定义为"可编程的作业平台"。谁掌握软件生态与数据闭环，谁就掌握下一代高端钻机的定价权。

结论二：闭环自动钻井在 2024—2025 年实现实质突破，但仍处示范阶段。 SLB 与 Equinor 在巴西 Peregrino C 平台实现 2.6 km 井段 99% 自主钻进、五井程机械钻速提升 60%；Eni 在西非海上首次全自主作业创下 1,224 m/天机械钻速纪录；Halliburton 与 Sekal 在挪威陆架落地全球首个"自动在底钻进"系统。这些成绩标志着技术可行性已被证明，但多为受控示范或单井段成果，距离全流程、常态化商用仍有距离。

结论三：中国厂商硬件已同级，软件与机器人钻台落后约一个代际。 宝石机械"一键式"7000 米自动化钻机实现井队人员减少 1/3、劳动强度降低 90%、起下钻提速 25%，全球首台 12000 米特深井自动化钻机 100% 自主知识产权；宏华"一键联动"系统起下钻效率达 25 柱/时以上。国产整机与铁钻工/排管硬件已接近国际先进水平、价格约为西方产品的 75%—80%，但在闭环钻井 AI、机器人钻台成熟度、系统可靠性与高端海洋钻井包上仍存明显差距。

关键数据亮点： 狭义"自主钻机"市场 2024 年约 11 亿美元、CAGR 6.4%、2030 年约 16 亿美元；广义"钻井自动化"市场口径分歧巨大（38 亿—85 亿美元）；管柱处理系统约 4.5 亿美元、铁钻工约 9 亿美元级；改造升级（retrofit）占自动化装机 60% 以上，是当下最大机会窗口。

风险提示： 市场规模数据口径高度分歧、不可直接横向比较；厂商自报效率数据偏乐观、未经独立审计；前沿"全自主"成果多为示范性质；中国专门"铁钻工"国标尚待完善。

行动建议（详见第 07 章）： ①技术投入优先级聚焦"软件定义钻机"，避免在硬件上继续同质化投入；②抢占存量钻机改造市场；③海洋高端钻井包需产学研联合攻坚；④借力标准话语权主导国标/行标制定；⑤对数据来源做分级管理。

01 · 调研背景与目标

1.1 调研缘起与问题意识

钻井是油气勘探开发中投资占比最高、作业风险最集中的环节。传统钻台作业依赖钻工在高空、高噪声、重载荷、油污湿滑的环境中人工完成上卸扣、排管、坐卡瓦等高危工序，是井场安全事故的主要来源。据国际钻井承包商协会（IADC）统计，2021 年北美 Lower 48 地区的损工事故中，约 64% 发生在与猫道、管柱排放、钻台面、井架相关的作业区域。安全压力叠加人力成本上升、专业技工短缺、降本增效诉求与 ESG 减排要求，共同推动了"机器换人"在钻台上的持续渗透。

与此同时，人工智能、工业机器人、数字孪生、闭环控制等使能技术的成熟，使钻井自动化从"单机机械化"迈向"系统级智能化"成为可能。全球头部装备与油服企业已将钻井自动化列为核心战略方向，中国石油装备产业也在"自主可控"目标下加速追赶。在此背景下，系统厘清自动化钻机、铁钻工、排管系统的技术原理、专利壁垒、竞争格局与国产化差距，对企业立项、技术选型、投资决策具有直接支撑价值。

1.2 核心调研问题

本报告围绕以下核心问题展开：

其一，自动化钻机的总体技术架构与演进路线是什么？铁钻工与排管系统的工作原理、关键机构与控制逻辑如何？其二，全球核心专利布局与技术壁垒集中在哪些方向？瓶颈突破口在何处？其三，前沿技术动态（闭环自动钻井、机器人钻台、AI 决策）进展到什么程度？未来 5—10 年趋势如何？其四，全球市场规模、竞争格局与各厂商优劣势如何？中国国产化进展与国际差距有多大？其五，对中国装备企业与决策者的战略建议是什么？

1.3 调研范围界定

技术范围：自动化钻机整机系统、铁钻工（Iron Roughneck）、管柱处理/排管系统（Pipe Handling / Racking System，含动力猫道、二层台排管、机械手排管）、钻台机器人，以及与之协同的顶驱、绞车、动力卡瓦、液压吊卡、司钻控制系统等核心部件。

地域范围：全球视野，重点覆盖北美、欧洲、中东主流市场，并对中国国产化进行专门对标。

时间范围：全时间轴，梳理从常规钻机到智能钻机的完整演进脉络，重点聚焦 2024—2026 年最新动态与未来 5—10 年趋势。

颗粒度：宏观（产业与市场）+ 中观（技术路线与厂商）+ 微观（具体部件、原理、参数）多层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证方法，信息来源包括：厂商官网与技术白皮书、上市公司年报与 SEC 备案文件、行业媒体与技术期刊（Drilling Contractor、World Oil、石油机械等）、SPE/IADC 技术论文、专利数据库、行业市场研究机构报告，以及中国政策文件与标准委员会资料。所有关键数据均标注来源机构与年份，并在配套《参考文献汇总》中按 GB/T 7714—2015 标准著录并给出五级可信度评级，供读者判断信息权重。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

自动化钻机，是指通过机械化执行机构、集中控制系统与过程自动化软件的协同，将钻井作业中原本依赖人工的重复性、高危性工序（上卸扣、排管、起下钻、坐卡瓦等）交由设备自动或半自动完成，并逐步引入智能决策以优化钻进过程的钻井装备系统。它不是单一设备，而是"机械执行—集中控制—智能决策"三层耦合的作业平台。

铁钻工（Iron Roughneck），是替代传统人工大钳、完成钻杆/钻铤/钻具组合（BHA）上扣（make-up）与卸扣（break-out）的机械化设备。它把过去需要多名钻工手持沉重大钳、在飞转的管柱旁徒手操作的高危工序，变成一台可精确设定扭矩、自动对中夹持、高速旋合螺纹的机器，是钻台上最早、也是最成功的"机器换人"品类。

排管系统/管柱处理系统（Pipe Handling System），是负责钻杆、套管等管柱在地面、猫道、钻台面与二层台之间自动输送、竖立、排放与回收的一整套设备。它由动力猫道、扶管/提管机械手、二层台排管机、液压吊卡、动力卡瓦等组成，通过路径规划与防碰撞控制实现多设备协同，是实现"无人钻台"的关键难点所在。

三者的关系可以这样理解：铁钻工负责"把管子接起来/拆开"，排管系统负责"把管子搬来搬去、立好放好"，而自动化钻机的控制与软件层则负责"指挥所有这些设备协调工作、并决定怎么钻更快更好"。

2.2 技术架构：三层耦合模型

现代自动化钻机在系统架构上可分为三个层次，理解这一分层是把握整个技术格局的钥匙。

第一层——机械执行层。 包括顶驱、绞车、泥浆泵、铁钻工、排管机械手、动力猫道、动力卡瓦、液压吊卡等物理执行设备。这一层是自动化的"手脚"，中国厂商在此层已基本实现同级追赶。

第二层——控制层。 包括可编程逻辑控制器（PLC）、工业以太网、司钻集中控制系统、人机界面（HMI）、以及防碰撞与区域管理（Zone Management）安全联锁。例如 MHWirth（现 HMH）采用冗余光纤钻井网络与 DrillView 人机界面，将全钻机设备纳入统一控制。这一层是自动化的"神经系统"，负责设备间的协调与安全。

第三层——过程自动化与智能决策层。 包括过程自动化软件平台（如 NOV NOVOS、Nabors SmartROS）、AI 钻井优化（如闭环钻速优化）、以及井下自主钻进与地质导向（如 SLB DrillOps/Neuro、Sekal Drilltronics）。这一层是自动化的"大脑"，也是当前国际竞争的制高点和中国厂商差距的集中所在。

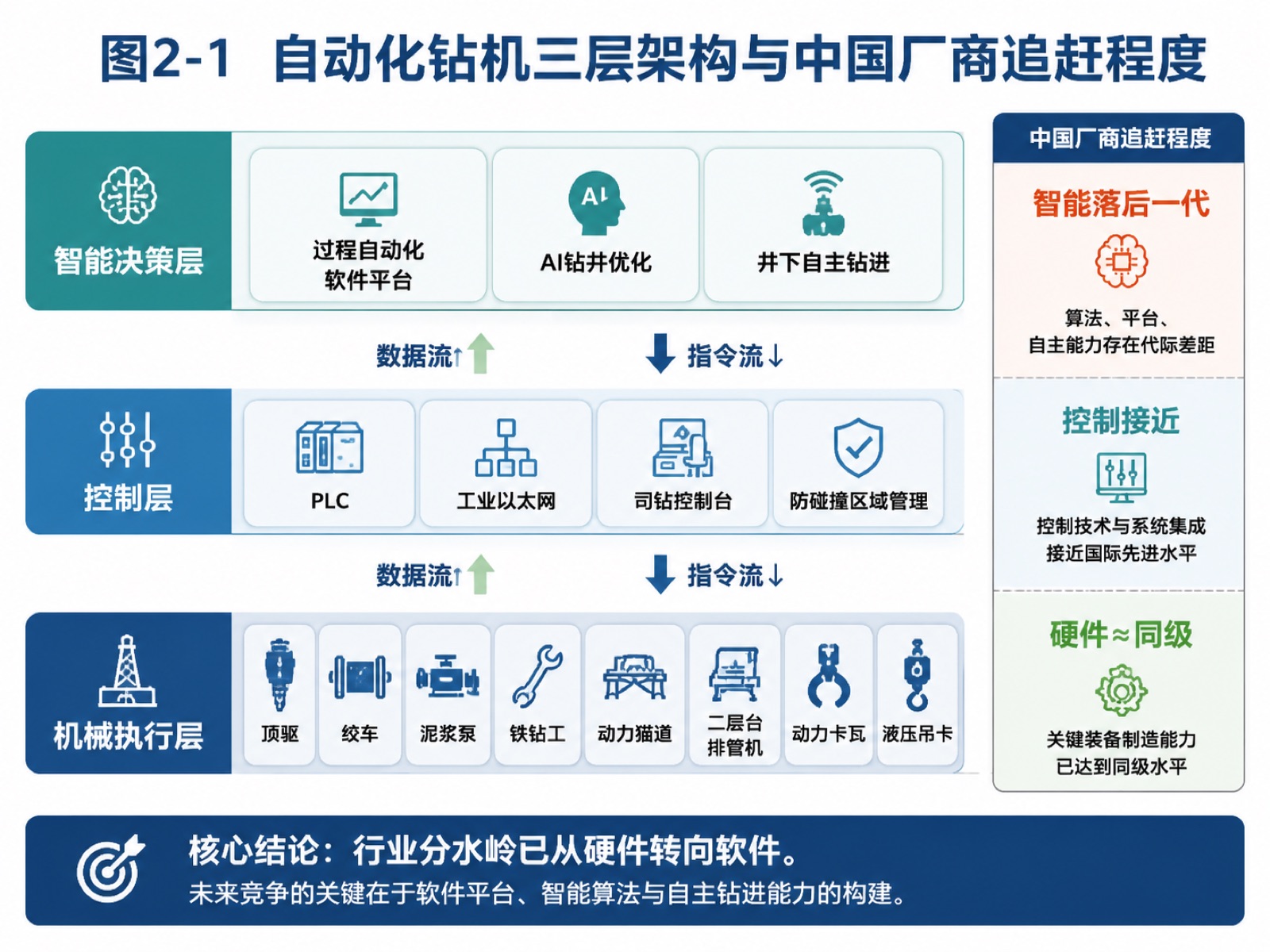

*图2-1 自动化钻机三层架构与中国厂商追赶程度*

2.3 发展脉络与成熟度评估

钻机自动化经历了清晰的五阶段演进，其分水岭并非硬件，而在软件。

阶段一：常规钻机（人工大钳时代，—1970 年代）。 上卸扣依赖人工大钳与转盘钻进，钻工在钻台面徒手操作，作业效率与安全性均受限于人力。

阶段二：机械化（1970 年代起）。 1970 年代 Varco（后并入 NOV）推出被称为"大脚（Big Foot）"的铁钻工，将上卸扣工序液压化、机械化，奠定了铁钻工这一品类，是钻台机械化的起点。据行业资料，NOV 自 1975 年交付首台铁钻工以来，累计交付量已超过 2,300 台，稳居品类龙头。

阶段三：半自动化（1990 年代—2000 年代）。 自动排管系统、司钻集中控制房、交流变频电驱动等技术普及。H&P 的交流电驱 FlexRig 是这一阶段陆地钻机现代化的标志性产品，助力其美国陆地市占率从 2001 年约 3% 升至 2010 年代中期约 20%；如今 H&P 以约二十年前一半数量的钻机实现同等产出，是电驱化提升效率的直接例证。

阶段四：全自动化（2010 年代—2020 年代初）。 无人钻台（hands-off drill floor）、钻台机器人开始落地。2021 年 10 月，Nabors 宣布其 PACE-R801 建成"全球首台全自动陆地钻机"，并在二叠盆地为 ExxonMobil（XTO Energy 承包）完成首口水平井（首井总测深 19,917 英尺）。NOV 于 2023 年从其位于得克萨斯州 Navasota 的测试钻机上移除了司钻室，标志无人化探索进入新阶段。

阶段五：智能钻机（闭环自动钻井+AI，2024 年至今）。 以过程自动化软件平台为核心，叠加 AI 地质导向与井下自主钻进，实现从"设备自动"到"过程智能"的跃迁。这一阶段的竞争焦点已完全转向软件与数据。

成熟度评估： 铁钻工、动力猫道等单机硬件处于高度成熟阶段（技术就绪度 TRL 9，规模化商用）；无人钻台与机器人排管处于产业化早期（TRL 7—8，示范到小批量）；闭环自动钻井处于示范验证阶段（TRL 6—7，受控井段验证到早期商用）。

2.4 国内外整体发展现状

国际： 以 NOV、Nabors、SLB、Halliburton、Huisman、Bentec、Drillmec 等为代表的欧美厂商，已形成"硬件+控制+软件+服务"的完整生态，并通过开放平台策略构建第三方应用生态（如 Precision 的 AlphaApps 已集成 21 个原生及第三方应用）。竞争已从卖设备转向卖"作业绩效"。

国内： 以宝石机械（BOMCO）、宏华集团（Honghua）、中曼石油（ZPEC）、兰石集团为代表的中国厂商，已在整机集成与硬件层面接近国际先进水平，并在超深井（12000 米）等特定领域实现全球领先的硬件突破；广汉/德阳油气装备集群 2024 年营收超 180 亿元，石油钻机成套出口量居国内第一、全球第二。但在闭环钻井软件、AI 决策、机器人钻台成熟度与高端海洋钻井包上，与国际先进水平仍存约一个代际的差距。
