顶部驱动钻井系统（Top Drive System, TDS）国产化关键技术研究

报告编号：OGE-A-004 二级赛道：高端钻完井装备 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

顶部驱动钻井系统（顶驱／TDS）是继转盘钻井、井下动力钻具之后的近代钻井装备三大革命性成果之一，也是深井、超深井、水平井与大位移井钻井提速提效的核心动力装备。本报告以技术导向与市场导向为主、兼顾政策与商业导向，采用"结论后置、全球视野、定性与定量结合、强决策导向"的写作范式，对顶驱系统的国产化关键技术、竞争格局与决策路径进行系统研究。核心结论如下：

其一，国产顶驱已完成"从0到1"的替代跃迁，主机层面基本实现自主可控。 交流变频顶驱在国内市场占有率已超过70%，以北京石油机械（北石／BPM）为龙头，并研制出全球首台15000米级顶驱DQ150BSD（额定承载11250kN、整机功率2200kW、102mm通径／70MPa超高压主循环通道）。经出厂验收评审认定，其主要技术参数达到甚至优于国际同规格产品水平。

其二，"卡脖子"环节已从整机收窄至三大核心基础件与算法。 当前真正受制于人的环节集中在大功率变频器与IGBT功率器件、大直径高承载主轴承、以及软扭矩／防黏滑控制算法三项，减速齿轮箱、背钳、内防喷器、导轨、平衡系统等已充分国产化。

其三，全球市场稳健增长，电动顶驱是增长主线，中国是增长最快的区域之一。 依据口径相对清晰的行业机构测算，全球顶驱市场2024年规模约17亿美元，年复合增长率约6%。中国凭借万米深地工程、页岩气水平井规模开发以及自动化钻机配套需求，成为全球增长最快的区域市场之一，国产顶驱并借"一带一路"批量出口中东、中亚、俄罗斯、非洲。

关键风险提示：全球顶驱市场规模的公开测算在不同机构间差异达数倍，中国市场的精确规模、企业份额、价格对标与整机可靠性（MTBF）数据在公开渠道高度稀缺。本报告对所有量化数据均标注了数据性质，决策时应审慎取用并辅以一手尽调核验。

核心行动建议：装备制造企业应将大功率变频器国产化列为第一优先攻关方向，同步突破大直径主轴承与软扭矩软件；油气企业可在中浅井、常规井全面采用国产顶驱以获取30%以上的性价比让利，在超深井、高温高压井采取"国产主机＋关键件双备份"的过渡策略。

01 · 调研背景与目标

1.1 调研缘起与问题意识

高端油气钻完井装备是保障国家能源安全、支撑深地深海油气勘探开发的物质基础。顶驱作为现代钻机的"心脏"级部件，长期以来是我国油气装备"卡脖子"清单上的典型标的：在2004年以前，国内顶驱商业化应用几乎为零，完全依赖进口，国外厂商凭借技术垄断掌握定价权。随着我国油气勘探开发不断向深层、超深层、非常规领域推进，万米深井、页岩气水平井、大位移井对顶驱的功率、扭矩、承载能力、可靠性与智能化水平提出了愈发苛刻的要求，顶驱国产化的战略意义与市场空间同步凸显。

在国家"把关键核心技术和装备制造业掌握在自己手里"的战略导向下，经过近三十年的引进、消化、吸收与自主创新，我国顶驱产业已实现从跟跑到并跑、局部领跑的历史性跨越。然而，主机国产化的成功并不等于全链条自主可控，产业链上游若干关键基础件与核心算法仍存在受制于人的短板。本报告旨在厘清顶驱国产化的真实水平，识别剩余"卡脖子"环节，为装备企业的研发投资与油气企业的选型采购提供决策依据。

1.2 核心调研问题

本报告聚焦四个核心问题：第一，顶驱系统的技术原理与系统构成是什么，各技术路线的优劣与适用边界如何；第二，国产化进程中真正的"卡脖子"环节究竟落在何处，技术瓶颈的实质是什么；第三，全球与中国顶驱的竞争格局、市场规模与国产替代进度如何；第四，面向装备企业与油气企业，应当给出怎样的研发方向、投资建议与选型策略。

1.3 调研范围界定

本报告以陆上及海洋石油钻机用顶部驱动钻井系统为研究对象，涵盖交流变频顶驱、直流顶驱、液压顶驱与永磁直驱顶驱四类技术路线，重点关注150吨至1250吨全吨位区间的电动顶驱。地域上采取全球视野，以国际主流厂商与中国主要厂商的横向对比为主线，时间上梳理"过去—现在—未来"的完整技术演进脉络，重点关注2020至2026年的最新动态。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源包括行业研究机构报告、企业官网与产品手册、专业技术论文、行业协会与政府政策文件、上市公司公开披露文件及权威行业媒体报道，覆盖中英文双语来源，兼顾国内外视角。鉴于顶驱属油气装备中的小众专业细分市场，公开的精确市场与可靠性数据稀缺，本报告对每一量化数据均标注其数据性质（实测／估算／预测／个案），并在末章集中提示数据缺口。

02 · 技术现状全景

2.1 技术定义与核心原理

顶部驱动钻井装置是悬挂于井架内、沿专用导轨随游车上下移动的动力装置，直接从钻柱顶部施加旋转扭矩驱动钻柱旋转，从而替代了传统"转盘＋方钻杆"的钻井方式。它将旋转钻井的动力源从井口地面转盘上移至井架空间，一举实现了旋转钻进、循环钻井液、接卸立柱、上卸扣、倒划眼等多种功能的集成。

顶驱的核心价值在于三个方面。其一是显著提速。 顶驱可用立柱（约27米一柱）直接钻进，减少接单根次数，行业普遍认为可节省钻井时间20%至40%。其二是大幅降低复杂事故风险。 在起下钻遇卡遇阻时，顶驱可迅速接上钻具循环泥浆并倒划眼，在稳斜段可随意提动钻具避免岩屑沉积形成岩屑床，从而显著降低卡钻、埋钻等井下事故概率。其三是攻克复杂结构井。 在斜井、定向井、水平井、大位移井中，顶驱配合扭摆减阻功能与大排量高泵压循环，能够有效应对高摩阻、大扭矩工况，是这类高难度井得以实施的核心装备保障。

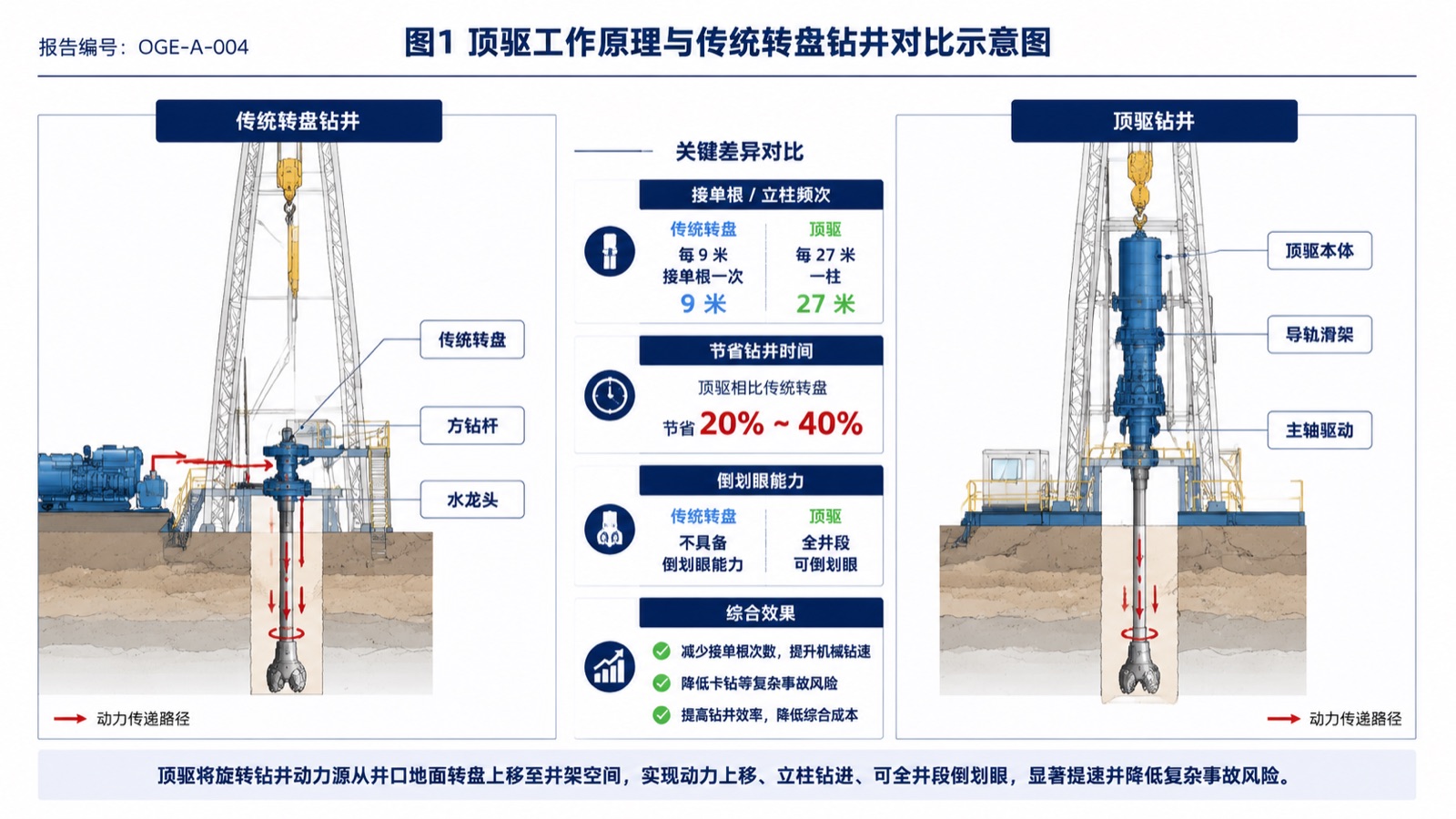

!图1 顶驱工作原理与传统转盘钻井对比示意图 *图1｜顶驱工作原理与传统转盘钻井对比示意图*

2.2 系统构成剖析

顶驱是一套高度集成的机电液一体化装备，主要由以下核心部件构成：

驱动电机是顶驱的动力源，主流为交流变频电机，通常采用双电机冗余布置（如两台400HP电机独立变频驱动，可主从协同或独立工作，一台故障时另一台仍可维持作业）；直流电机已基本淘汰；永磁同步电机为新兴路线。减速齿轮箱将电机高转速转换为钻进所需的低转速大扭矩，多为二级斜齿轮硬齿面减速，永磁直驱路线则取消此部件。主轴总成（水龙头）承受钻柱载荷并传递扭矩与钻井液，内含主止推轴承和冲管密封总成，其中冲管密封是高频易损件。旋转头（回转头）在起下钻或震击解卡时使主轴不承受轴向冲击载荷，从而保护主轴轴承寿命。背钳由对夹式双油缸驱动，在上卸扣时夹持钻具，夹持范围通常为85至220毫米。内防喷器（IBOP）是井控关键部件，可在井架任意高度快速关闭井眼，额定压力可达105MPa。导轨与滑架承受钻进反扭矩并引导顶驱上下移动。平衡与补偿系统在上卸扣时提供软着陆缓冲，保护螺纹接头。司钻控制系统以PLC加变频器加现场总线构成，集成软扭矩、扭摆减阻等智能功能。

【表1｜顶驱系统核心部件功能与国产化成熟度一览】

2.3 技术路线对比与适用边界

全球顶驱经历了液压、直流、交流变频的技术演进，1991年NOV推出首台交流顶驱，此后交流变频路线逐步成为主流。四类技术路线的特征与适用边界如下：

交流变频顶驱调速范围宽、扭矩特性优异（呈现理想的"胖扭矩曲线"）、传动效率高，并可实现软扭矩控制，是深井、超深井的绝对主流选择。直流顶驱为早期主流，如今已基本被交流变频取代。液压顶驱结构紧凑、功率密度相对较低，适合小吨位、浅井钻机及修井机，退守细分场景。永磁直驱顶驱由电机直接驱动主轴，取消了减速箱及其齿轮润滑、冷却、过滤系统——这一路线直接针对"润滑和密封故障是传统顶驱最大问题之一"的行业痛点，机械效率更高、故障点更少，被视为下一代技术方向，国内以东方宏华为主要推动者。

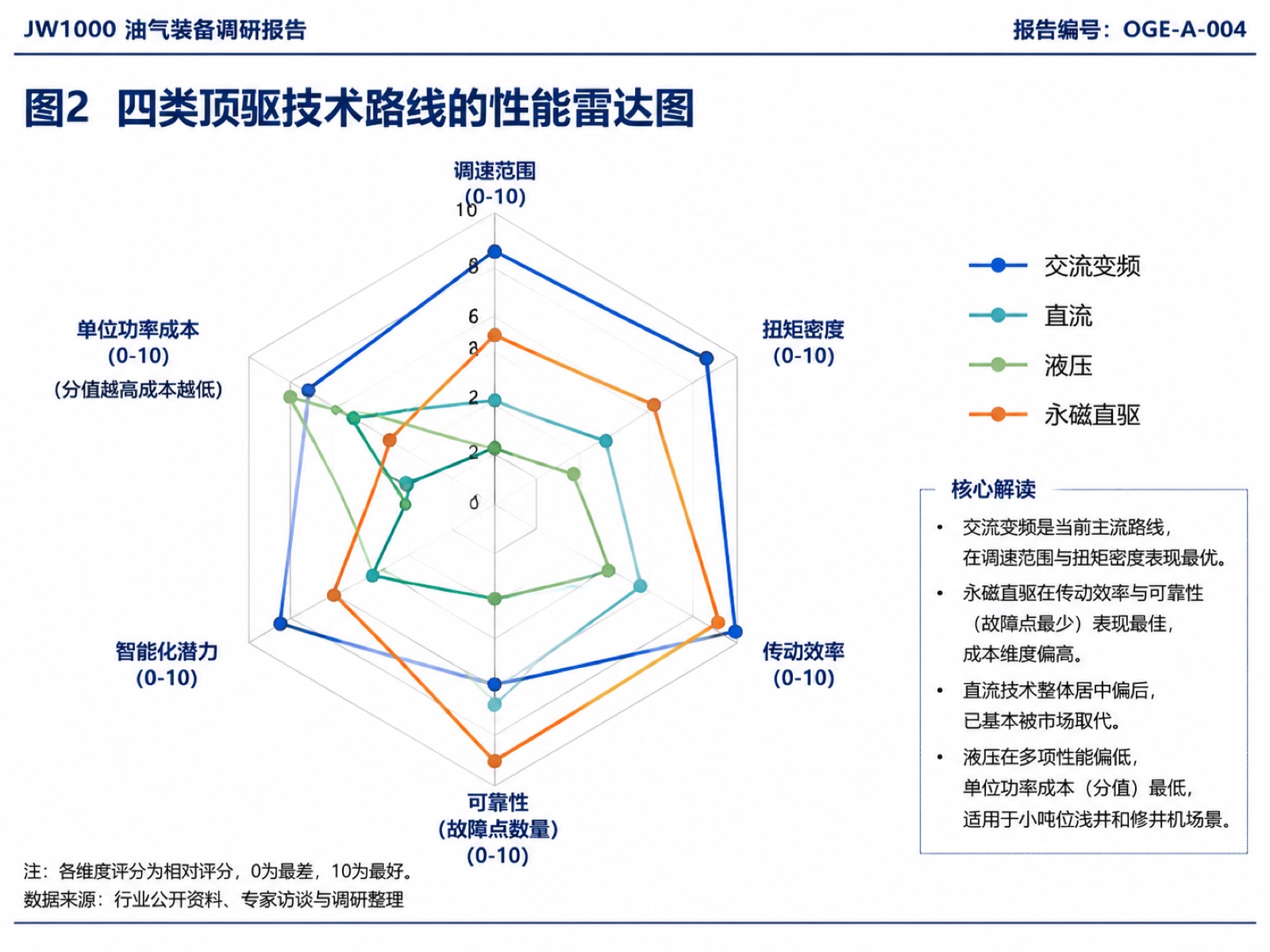

!图2 四类顶驱技术路线的性能雷达图 *图2｜四类顶驱技术路线的性能雷达图*

2.4 关键性能参数与吨位分级

顶驱按最大提升载荷分为150吨、250吨、350吨、500吨、750吨、1000吨、1250吨等级别，吨位越高对应越深的钻井能力。下表汇总了国内外代表性顶驱型号的关键参数，用于把握当前技术水平的量化坐标。需说明的是，部分DQ70级参数来自第三方配件商或制造商渠道，非原厂正式手册数据，具体以厂商正式发布为准。

【表2｜国内外代表性顶驱型号关键性能参数对比】

NOV的TDS-11SA自1997年推出以来累计交付超过2000台，是历史上销量最大的单一顶驱设计，也印证了500吨级交流变频顶驱作为全球主力机型的市场地位。
