油气长输管道完整性管理技术专题研究

报告编号：OGI-A-002 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026 年 7 月 保密级别：内部参考 版本：V1.0 板块归属：油气管网与储运

执行摘要

管道完整性管理（Pipeline Integrity Management, PIM）是保障油气长输管道全生命周期安全运行的系统工程，其技术内核已从早期"事故驱动、被动合规"的检测修复模式，演进为"数据驱动、主动预防"的全生命周期风险管理体系。本报告立足全球视野，从技术、市场、政策、商业四个维度，对 PIM 的技术原理、标准法规、竞争格局、前沿趋势进行了系统调研，核心发现如下：

其一，行业驱动逻辑已根本转变。 全球 PIM 体系的建立，本质上是重大管道事故倒逼监管、监管倒逼技术的结果。美国 1999—2000 年连续重大事故催生了 PHMSA 完整性管理规则，2010 年 San Bruno 燃气管道爆炸、2013 年中国青岛"11·22"输油管道爆燃等标志性事件，进一步将 PIM 从"可选项"推向"强制项"。当前行业正处于从"检测-评价-修复"闭环向"感知-预测-决策"智能闭环跃迁的关键窗口期。

其二，三大技术标准体系并存且趋同。 美国以 API 1160、ASME B31.8S、49 CFR Part 192/195 为核心；欧洲以 DNV-RP-F101、BS 7910 为代表；中国以 GB 32167-2015《油气输送管道完整性管理规范》为纲领。三大体系在风险评价方法与适用性评价准则上存在口径差异，但整体呈现向"基于风险（Risk-Based）"和"数据融合"趋同的态势。

其三，内检测（ILI）是 PIM 技术的核心战场。 漏磁检测（MFL）凭借成熟度与性价比占据金属损失检测主流；超声波（UT）在壁厚定量与裂纹检测上精度更高但受限于液体耦合；电磁超声（EMAT）作为干耦合裂纹检测的前沿方向，是应力腐蚀开裂（SCC）检测的关键突破口。中国在高清 MFL 与变形检测已基本实现国产化（覆盖 168—1422 mm 口径），但 UT/EMAT 裂纹检测器仍存在"卡脖子"短板。

其四，智能化与新型监测重构技术边界。 分布式光纤传感（DFOS，含 DAS/DTS/DSS）、AI 缺陷智能识别、数字孪生、卫星 InSAR 形变监测等技术，正在把 PIM 从"周期性检测"推向"连续在线监测+智能预警"。这是未来 12—36 个月最具确定性的技术演进方向。

其五，市场竞争呈"国际巨头主导高端、国产快速追赶"格局。 Baker Hughes、ROSEN、NDT Global、T.D. Williamson 四大国际厂商主导高清内检测与裂纹检测高端市场；国内以中国石油管道局（CPP/PIPECHINA 管道检测公司）、清华大学团队、德源、盛隆等为代表，已在常规检测领域形成规模化能力，但在裂纹检测器、数据分析软件（PIMS）等高价值环节仍有差距。

行动建议核心：对于国内技术服务与装备企业，应避开常规 MFL"红海"，聚焦 EMAT/UT 裂纹检测器国产化、PIMS 数据分析软件平台、分布式光纤在线监测三条高价值赛道；对于管道运营企业，应加快从"合规驱动"向"风险驱动"的管理转型，构建数据资产化的完整性管理数字底座。

说明：本报告采用"结论后置"结构，先铺陈技术与市场分析，最后在第八章集中给出结论与行动建议。文中图表与表格直接呈现。

01 · 调研背景与目标

1.1 调研缘起与问题意识

油气长输管道被称为国民经济的"能源动脉"。截至 2024 年，全球油气长输管道总里程超过 200 万公里，其中中国油气长输管道总里程已突破 15 万公里（国家管网集团及行业统计口径）。伴随管道服役年限增长，全球范围内老龄管道占比持续上升——美国近半数干线管道服役超过 50 年，中国部分早期建设管道也已进入"老龄化"区间。老龄管道的腐蚀、裂纹、第三方破坏、地质灾害等风险叠加，使得"如何以有限投入实现管道本质安全"成为运营企业的核心命题。

管道完整性管理正是回应这一命题的系统方法论。然而，PIM 涉及检测技术、评价方法、标准法规、数据平台等多个专业维度，技术门槛高、更新快、国内外差距客观存在。本报告旨在为企业决策层与技术团队提供一份全景式、可支撑决策的深度调研，回答三个核心问题：

• 现状是什么：PIM 的技术原理、标准体系、市场格局当前处于什么状态？核心痛点在哪里？
• 机会在哪里：哪些技术方向、市场环节存在国产替代或商业化突破的机遇？
• 如何决策：企业应如何进行技术选型、投资布局与能力建设？

1.2 核心调研问题

• PIM 技术体系的演进逻辑与成熟度如何？
• 全球三大标准体系（美/欧/中）的核心差异与趋同方向？
• 内检测、外检测、适用性评价、风险评价四大技术模块的原理与瓶颈？
• 智能化前沿技术（AI、光纤、数字孪生）的落地成熟度？
• 全球及中国竞争格局、国产化程度与技术差距？

1.3 调研范围界定

• 地域范围：全球视野，重点覆盖北美（美国）、欧洲、中国三大区域。
• 管道类型：以陆上油气长输管道为主，兼顾海底管道的差异化考量。
• 技术边界：聚焦"检测-评价-管理"核心技术链，对上游材料、下游修复施工仅作关联性提及。

1.4 调研方法说明

本报告采用多源信息交叉验证方法，信息来源涵盖：国际权威标准与法规文件（API、ASME、DNV、PHMSA、GB）、主流市场研究机构报告（MarketsandMarkets、Grand View Research、Mordor Intelligence 等）、主要厂商公开技术资料、权威学术期刊（Journal of Pipeline Science and Engineering、SPE、AMPP 等）及行业深度报道。所有关键数据均标注来源口径与年份，市场规模因机构口径差异较大处，以区间形式呈现。

02 · 管道完整性管理的定义、理念与演进

2.1 核心定义与理念

管道完整性管理（PIM） 是指管道运营者针对影响管道完整性的各类风险因素，通过持续的检测、监测、评价、维修与管理活动，将管道失效风险控制在可接受范围内，实现管道安全、经济、可靠运行的系统化闭环管理过程。

其核心理念可概括为四个转变：

• 从被动到主动：从"事故后修复"转向"事故前预防"；
• 从合规到风险：从"满足最低法规要求"转向"基于风险的资源优化配置"；
• 从局部到全局：从"单点检测"转向"全生命周期、全管段的系统管理"；
• 从经验到数据：从"依赖工程师经验"转向"数据驱动的量化决策"。

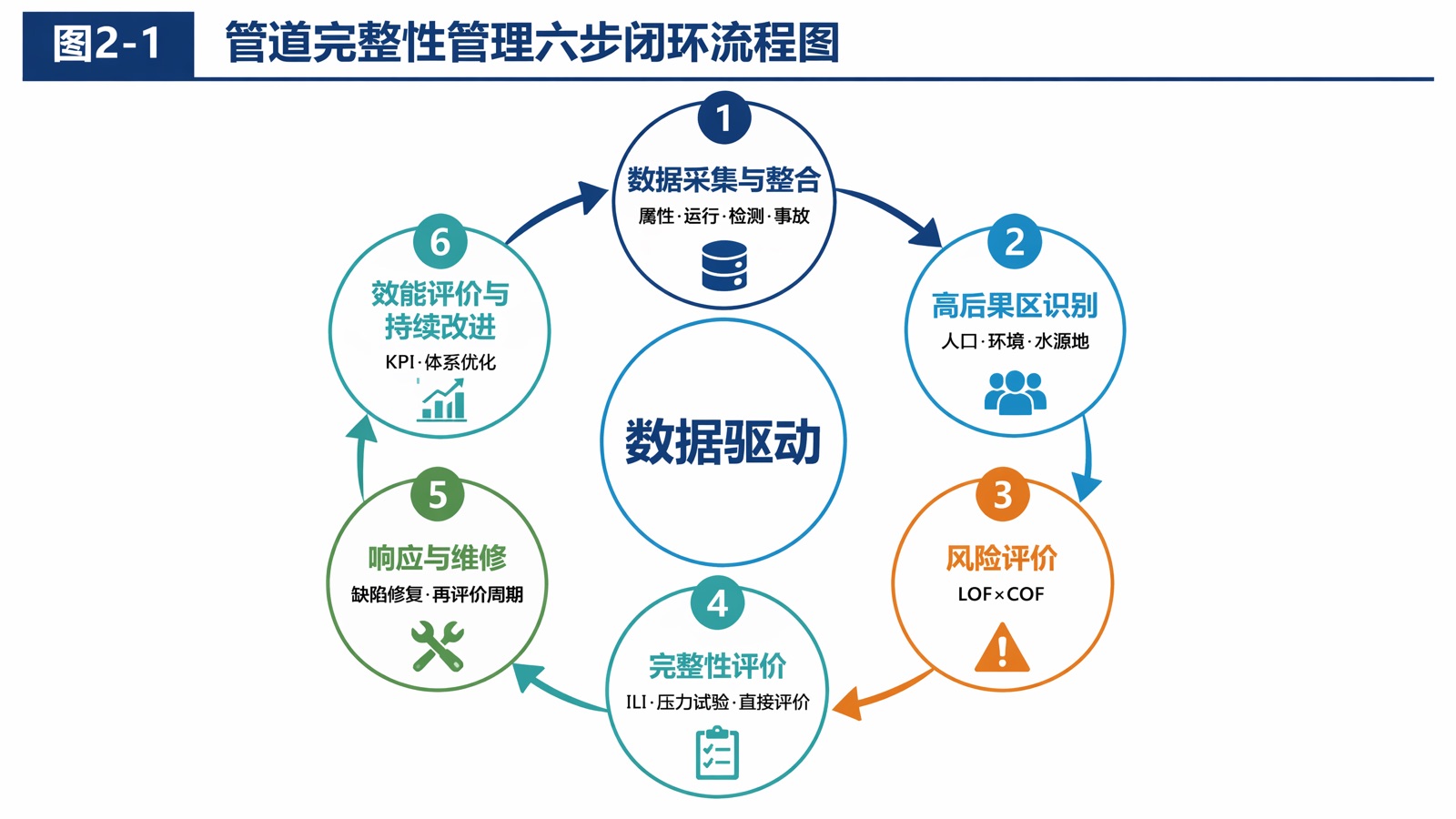

PIM 的经典技术闭环为六步循环，如下图所示。

*图2-1 管道完整性管理六步闭环流程图*

2.2 发展演进历史与关键里程碑

PIM 的发展是一部"事故推动监管、监管拉动技术"的历史。其演进可划分为四个阶段：

第一阶段：萌芽期（1960s—1980s）——被动检测。 早期管道安全主要依赖定期水压试验和外观巡检，内检测技术（智能清管器"Smart Pig"雏形）在 1960—1970 年代开始出现，以简单几何检测和低分辨率漏磁为主。

第二阶段：规则形成期（1990s—2000s）——合规驱动。 1999 年美国华盛顿州 Bellingham 汽油管道爆炸（3 人死亡）、2000 年新墨西哥州 Carlsbad 天然气管道爆炸（12 人死亡）等连续重大事故，直接推动美国国会通过《2002 年管道安全改进法案》，PHMSA（管道和危险材料安全管理局）随之出台强制性完整性管理规则（IMP），要求运营者对高后果区（HCA）管道实施完整性管理。这是 PIM 从"技术选项"变为"法律义务"的分水岭。

第三阶段：体系深化期（2010s）——风险管理。 2010 年加州 San Bruno 天然气管道爆炸（8 人死亡、38 户房屋损毁）成为又一标志性事件，暴露了管道记录缺失、最大允许操作压力（MAOP）确认不严等系统性问题，直接推动了后续 PHMSA "Mega Rule"的酝酿。同期，中国于 2013 年发布首部国家标准 GB 32167 的前期研究，并在青岛"11·22"输油管道爆燃事故（62 人死亡）后全面强化管道完整性管理立法与执行。

第四阶段：智能跃迁期（2020s 至今）——数据智能。 以美国 PHMSA 于 2019 年（天然气）和 2022 年（危险液体）陆续生效的"Mega Rule"为标志，监管要求扩展至非高后果区、强化裂纹与 MAOP 管理；同时，AI、大数据、光纤传感、数字孪生等技术加速渗透，PIM 进入"智能完整性管理"新阶段。

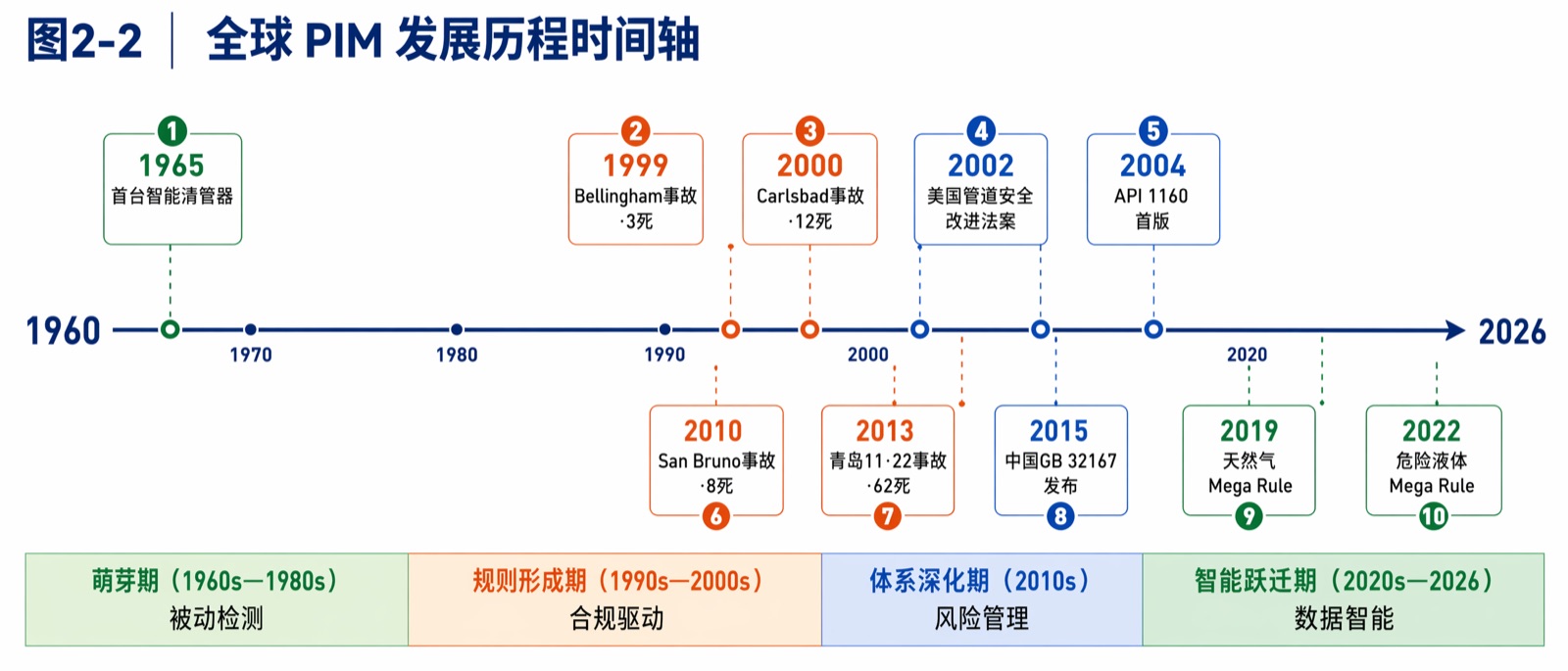

*图2-2 全球 PIM 发展历程时间轴*

2.3 行业成熟度评估

综合技术标准完备度、检测技术普及度、监管强制力、数据智能化水平四个维度，可对全球主要区域的 PIM 成熟度作出如下评估：

成熟度结论：全球 PIM 技术总体处于"标准成熟、检测成熟、智能化起步"的阶段。行业已越过"是否要做"的普及门槛，正集中攻关"如何做得更智能、更精准、更经济"的深水区。
