随钻声波测井（偶极横波）技术与应用研究

报告编号：OGC-A-002 赛道归属：OG-C 物探测井与数字油田 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

决策层阅读区：本节浓缩全文核心结论、关键数据与行动建议，5分钟可读完。

核心结论

• 随钻声波测井已从"钻速测量的附属功能"跃升为水平井地质导向、地层压力预警与井旁地质力学评价的核心传感手段。其技术门槛集中在三处：钻铤波抑制、慢速地层横波获取、随钻各向异性反演。这三道关卡同时也是国产化必须逐一攻克的"卡脖子"节点。

• 国际三巨头（SLB、Halliburton、Baker Hughes）已形成"四极子横波+多极子阵列+实时频散处理"的成熟技术体系，代表产品分别为 SLB SonicScope、Halliburton XBAT、Baker Hughes SoundTrak。三者均实现了硬/软地层横波的随钻直接测量，遥测与实时处理能力构成其护城河。

• 中国厂商（中海油服 COSL、中油测井 CNLC、中石化经纬）已实现随钻声波"从无到有"的突破，单极纵波与部分偶极横波测量进入商业应用，但在慢速地层横波精度、四极子技术工程化、实时成像与远探测方面，与国际先进水平存在约8–10年的代际差距。

• 全球随钻测井（LWD）市场2025年规模约50–55亿美元，随钻声波细分约占8%–12%（即4–6.5亿美元），年复合增速高于LWD整体，受深水、深层、非常规水平井三大场景驱动。这是一个"高技术壁垒、高毛利、需求刚性"的优质细分赛道。

• 随钻声波正沿"单参数测量→多参数联合评价→井旁成像→智能实时决策"的路径演进，AI波形处理与远探测反射成像是下一代竞争焦点，也是中国厂商实现"换道超车"的潜在窗口。

关键数据亮点

• 随钻声波纵波测量已成熟，横波测量（尤其慢速地层）是当前技术分水岭；
• 四极子技术可将随钻横波测量的地层速度下限拓展至约1.0–1.2 km/s以下的软地层；
• 国际旗舰产品耐温普遍达150–175℃、耐压20–30 kpsi，遥测速率受泥浆脉冲/电磁遥测限制通常在数十bps量级，成为实时成像的主要瓶颈。

风险提示（详见第06章）

技术风险（慢地层横波与各向异性精度）、专利壁垒风险（四极子核心专利集中于三巨头）、市场风险（油价周期与勘探开发资本开支波动）、国产化风险（高温电子元器件与实时处理软件短板）。

行动建议（详见第07章）

• 决策层：将随钻声波列为"物探测井国产化"中优先级偏上的攻关方向，采取"四极子横波—AI慢度提取—远探测成像"三阶段递进立项；
• 技术层：近期主攻四极子换能器与钻铤波抑制的工程化，中期突破慢地层横波与各向异性反演算法，远期布局井旁反射成像与多参数AI联合评价。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随钻测井（Logging While Drilling, LWD）是现代油气钻井中"边钻边测"的核心手段。相较于传统电缆测井（Wireline Logging）在钻后下入仪器，随钻测井在钻头钻进的同时实时获取地层信息，既避免了井壁坍塌导致的仪器遇卡风险，又能在水平井、大位移井中获取电缆仪器难以到达位置的数据，更关键的是——它把地层信息的获取时机提前到了"钻头正在钻进"的当下，从而使地质导向、实时地层评价与钻井风险预警成为可能。

在随钻测井的各类传感器（电阻率、伽马、密度、中子、核磁、声波）中，声波测井承担着独特且不可替代的角色：它直接测量地层的声波传播速度（纵波、横波、斯通利波），进而反演孔隙度、岩石力学参数（杨氏模量、泊松比）、地层压力、地应力大小与方向、天然裂缝发育情况等关键信息。尤其是偶极横波（dipole shear）测量，是获取地层横波速度、评价地层各向异性、识别地应力方向的核心技术手段。

然而，将声波测量从"钻后静态的电缆环境"移植到"钻进中动态的随钻环境"，面临一系列独特而严峻的物理与工程挑战。这些挑战的攻克程度，直接决定了一家厂商在高端测井市场的话语权。对中国油服产业而言，随钻声波尤其是随钻横波技术，是物探测井国产化链条中技术含量最高、壁垒最深、也最具战略价值的环节之一。

1.2 核心调研问题

本报告聚焦以下核心问题：

• 随钻声波测井（尤其偶极横波）的物理原理是什么？随钻环境相较电缆环境的独特技术难题何在？
• 国际三大油服在随钻声波领域的技术路线、旗舰产品与专利布局如何？
• 中国厂商的国产化进展、代表产品与国际差距的量化评估如何？
• 随钻声波在页岩气、深层超深层、地层压力预测、地质导向等场景的应用效果如何？
• 面向立项、技术选型与投资决策，应给出怎样的国产化路线与优先级建议？

1.3 调研范围界定

• 技术范围：随钻声波（LWD Sonic/Acoustic），重点为单极子/偶极子/四极子声波、随钻横波各向异性、慢速地层横波、随钻声波成像与远探测；
• 地域范围：全球视野，重点对比国际三巨头与中国厂商；
• 时间范围：全时间轴，覆盖1990年代萌芽至今及未来趋势；
• 研究颗粒度：宏观（全球LWD市场趋势）+ 中观（随钻声波细分技术路线）+ 微观（产品参数、专利、原理细节）三层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证方法，综合国际油服厂商公开技术资料、SPWLA/SPE/SEG专业技术论文、行业市场研究报告、中国石油石化企业技术进展公开信息及专利数据库信息，通过定性分析与定量数据结合的方式，形成决策导向的研究结论。对公开信息有限的环节（如国内产品的精细参数），报告予以注明并建议补充一手调研。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

什么是随钻声波测井？ 简单说，就是在钻铤（连接钻头的厚壁钢管）上安装声波发射器和接收器，钻进过程中发射器发出声波脉冲，声波沿井壁地层传播后被接收器接收，通过测量声波从发射到接收的时间差（即"慢度"，单位μs/ft），推算地层的声波速度。

为什么要测横波？ 声波在地层中传播有两种基本模式：纵波（P波/压缩波），质点振动方向与传播方向一致，速度快；横波（S波/剪切波），质点振动方向垂直于传播方向，速度慢（约为纵波的0.5–0.6倍）。纵波容易测，横波难测。但横波信息价值极高——它直接关联岩石的剪切模量，是计算岩石力学参数、评价地应力、识别裂缝各向异性的关键。"能不能测准横波，尤其是软地层的横波"，是衡量一套声波测井系统技术水平的核心标尺。

单极子、偶极子、四极子——三种"发声"方式的区别

这是理解声波测井技术演进的核心，用一个类比说明：

核心逻辑：电缆测井以偶极子测横波为主流；而随钻环境由于金属钻铤本身会传播强烈的干扰波（"钻铤波"），偶极子激发的弯曲波容易与钻铤弯曲波混叠，因此四极子技术成为随钻横波测量的关键突破——四极子激发的螺旋波在低频段几乎不激发钻铤，从而巧妙"绕开"了钻铤波干扰。这一原理是随钻声波区别于电缆声波的最核心技术分野。

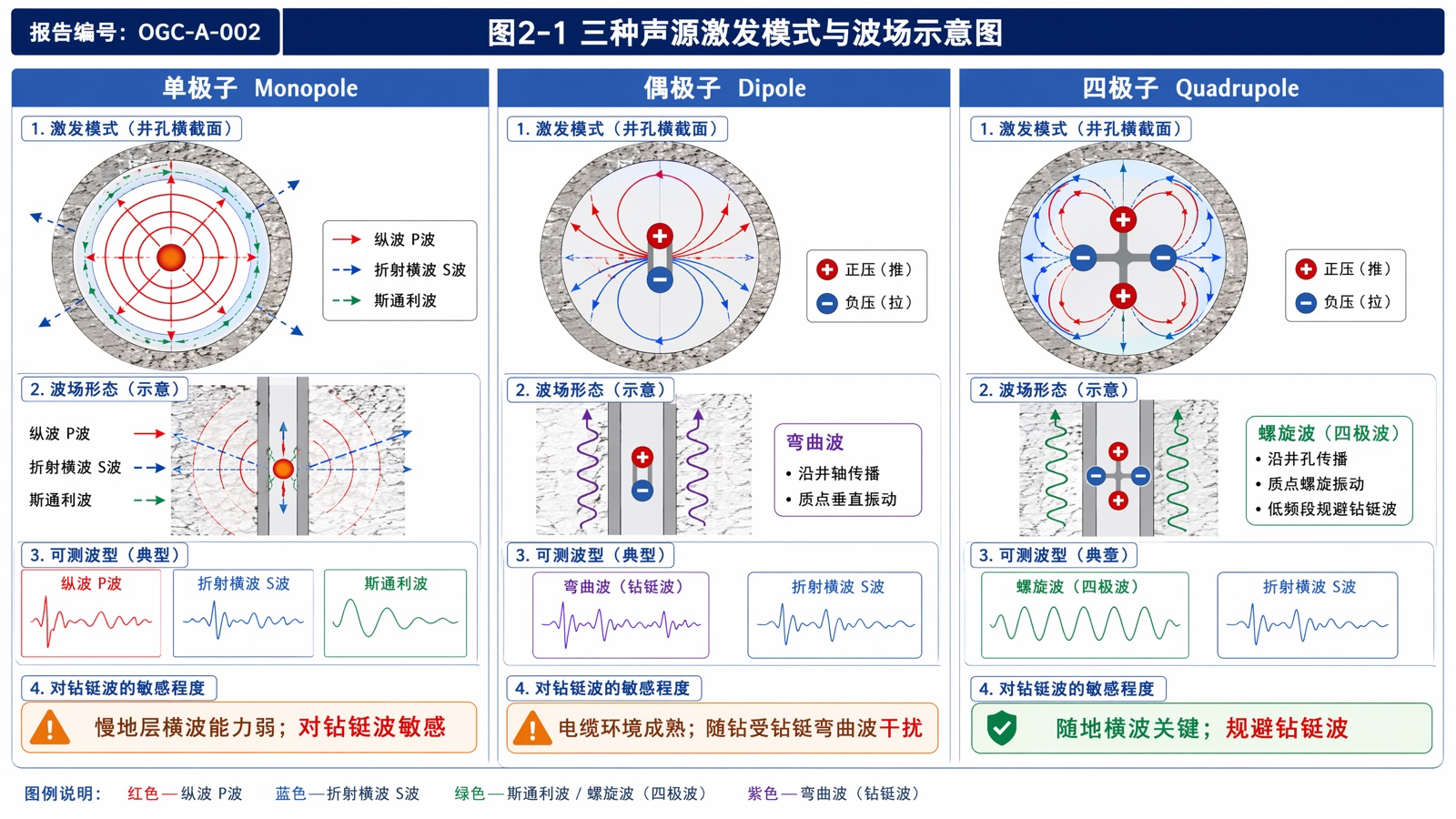

*图2-1 三种声源激发模式与波场示意图*

2.2 发展脉络与成熟度评估

随钻声波技术的演进可划分为四个阶段：

第一阶段（1990年代初–中期）：随钻纵波萌芽 最早的随钻声波仅测纵波（Δtc），主要用于孔隙度估算与地层压力趋势分析。受限于钻铤波干扰与电子元器件耐温能力，测量质量不稳定，应用有限。核心难题是如何在充满钻铤波噪声的环境中提取微弱的地层信号。

第二阶段（1990年代末–2000年代中期）：钻铤波抑制与横波突破 随着隔声槽（acoustic isolator）设计、钻铤衰减结构、以及四极子技术的引入，随钻横波测量取得实质突破。四极子技术被证明能有效规避钻铤波、实现慢速地层横波直接测量，成为随钻声波技术的分水岭。这一时期，三大油服相继推出具备横波测量能力的随钻声波产品。

第三阶段（2000年代末–2010年代）：多极子阵列与各向异性 声波系统向多极子（单极+偶极+四极组合）、多接收器阵列方向发展，实现纵波、横波、斯通利波的同时测量，并开始支持横波各向异性（快慢横波分离）评价，服务于地应力方向识别与裂缝评价。频散分析、实时慢度提取等处理技术成熟。

第四阶段（2010年代末至今）：成像化、智能化、远探测 随钻声波向井旁反射成像（远探测/深探测，探测井壁数米至数十米范围的地质界面）、AI辅助波形处理、多参数联合评价方向发展。声波成像可实现随钻状态下的储层边界识别与地质导向增强。这是当前国际竞争的最前沿。

成熟度评估（技术就绪度 TRL）

注：TRL（Technology Readiness Level）1–9级，9级为成熟商业应用。上表为基于公开信息的综合研判，具体数值供决策参考。

2.3 国内外整体发展现状

国际层面：SLB、Halliburton、Baker Hughes 三巨头占据随钻声波高端市场绝对主导地位，形成技术、专利、服务的全链条壁垒。三者均已实现四极子横波测量商业化，并向声波成像、智能处理延伸。俄罗斯、部分欧洲厂商在特定细分有布局，但整体规模有限。

中国层面：以中海油服（COSL）、中油测井（CNLC，中石油）、中石化经纬公司为代表，已完成随钻声波"从无到有"的国产化突破。单极纵波测量成熟，偶极横波进入应用，四极子技术处于攻关与试验阶段。国产随钻声波已在国内主要油气田实现规模化应用，打破了完全依赖进口的局面，但高端功能（慢地层横波、各向异性、成像）与国际仍有代差。
