随钻核磁共振（NMR-LWD）技术应用研究

报告编号：OGC-A-003 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0 赛道归属：物探测井与数字油田 · 随钻测量与高速遥测

执行摘要

随钻核磁共振测井（Nuclear Magnetic Resonance Logging While Drilling，NMR-LWD）是当前地层评价领域技术门槛最高、附加值最大的随钻测量技术之一。它把原本只能在电缆下井条件下完成的核磁共振（NMR）岩石物理测量，前移到钻头之后数十米、钻进过程之中完成，从而在储层被钻井液深度侵入之前，实时获取不受岩性影响的孔隙度、可动流体、束缚水、渗透率估算以及油气水识别信息，是水平井地质导向与非常规储层"甜点"实时识别的核心装备。

核心结论（详细论证见正文，此处先行提炼）：

• 技术壁垒极高，全球三强垄断。 NMR-LWD 长期由斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）三家国际油服垄断，代表产品分别为 SLB 的 proVISION／proVISION Plus（新一代 MagniSphere）、哈里伯顿的 MRIL-WD／相关 LWD-NMR、贝克休斯的 MagTrak。三家合计占据全球随钻核磁工具市场几乎全部份额。核心壁垒不在单一元件，而在"永磁体—射频天线—脉冲序列—运动补偿—井下反演—遥测压缩"的全链条系统集成能力。

• 市场规模稳健增长，非常规与深层驱动。 全球核磁共振测井（含电缆与随钻）市场2024年约14亿美元量级，随钻测井（LWD）整体市场2025年约46亿美元量级，NMR-LWD 作为其中高端细分，增速高于行业平均。核心驱动力来自页岩油气、致密砂岩、复杂碳酸盐岩等非常规储层对"不依赖岩性的孔隙度与可动流体"评价的刚性需求，以及水平井占比持续提升带来的实时地质导向需求。

• 中国处于"电缆已破局、随钻在攻坚"的关键阶段。 电缆核磁方面，中海油服（COSL）的 EMRT、中石油的 MRT6910 等已实现工程化应用并打破进口垄断；随钻核磁方面，中科院地质与地球物理研究所（IGG）主导研制的随钻核磁样机已于2023年前后通过验收，最小回波间隔达到0.6 ms 量级，标志着中国在 NMR-LWD 最难的"随钻运动环境下高质量回波采集"环节取得实质突破，但距离规模化商业作业、系列化产品与国际三强的稳定性、探测模式丰富度仍有差距。

• 窗口期已经打开。 三大油服的第一代 NMR-LWD 核心专利（多集中于1996–2005年申请）陆续到期，为国产追赶提供了法律空间；同时"深地工程"、能源保障与油服装备自主可控的国家战略，为国产 NMR-LWD 立项与产业化提供了政策与资金支撑。

• 行动建议（三线并进）。 短期以"电缆核磁成果随钻化 + 关键元器件（耐高温永磁体、井下电子、天线）国产化"补短板；中期主攻"运动补偿算法 + 二维随钻（D-T2／T1-T2）+ 遥测压缩"，形成可稳定商用的系列化产品；长期布局"NMR-LWD 与电阻率／声波／中子密度多物理量联合反演 + AI 反演 + 低场页岩评价"，在下一代智能随钻评价体系中占位。

核心风险提示： 专利虽部分到期但外围改进专利仍构成封锁；井下高温高压（175℃／200℃以上）长期可靠性是国产化最大工程瓶颈；供电与遥测带宽约束限制实时性；国内高端市场规模有限、数据与人才积累不足。

01 · 调研背景与目标

1.1 调研缘起与问题意识

油气勘探开发正加速向"深、非、海、老"四个方向演进——深层超深层、非常规（页岩／致密）、海洋深水、老油田提高采收率。这四类场景的共同特征是储层非均质性强、岩性复杂、孔隙结构精细、含油气性判识困难，传统"电阻率＋孔隙度＋自然伽马"的常规测井组合难以准确给出可动流体、束缚水与渗透率。

核磁共振测井是目前唯一能够直接、不依赖岩性骨架测量地层孔隙流体的测井方法。它的独特价值在于：孔隙度测量不受岩石矿物成分影响（不像密度、中子需要岩性校正），可区分束缚水与可动流体，可估算渗透率，并能通过二维核磁（扩散系数—横向弛豫，即 D-T2；纵向—横向弛豫，即 T1-T2）识别油、气、水。

但传统核磁测量依赖电缆下井，即"先钻完、后测量"，存在两大痛点：其一，在水平井、大位移井中电缆下放困难甚至无法到底，作业风险与成本高；其二，从钻开地层到电缆测量往往间隔数天，钻井液滤液已深度侵入储层近井带，测得的是"被污染"的流体信息，失真严重。

随钻核磁共振（NMR-LWD）正是针对这两大痛点的技术跃迁：把核磁测量装进钻铤，随钻进实时完成，既解决水平井"下不去电缆"的问题，又抢在侵入之前拿到"原始"地层信息，同时把核磁数据用于实时地质导向。因此，NMR-LWD 被视为随钻测井"皇冠上的明珠"，也是衡量一国油服高端装备自主能力的标志性技术。

对经纬智汇及其服务的国内油服企业、研究院所而言，厘清 NMR-LWD 的技术全貌、专利壁垒、竞争格局与国产化路径，对技术立项、装备选型、引进消化吸收与投资决策具有直接支撑价值。

1.2 核心调研问题

• NMR-LWD 的物理原理与技术特征是什么？相较电缆核磁，随钻化带来了哪些独特的工程挑战？
• 全球主流 NMR-LWD 工具（SLB、Halliburton、Baker Hughes）的技术方案、关键参数与优劣势如何？
• 该技术的核心专利布局与到期情况如何？对国产化意味着什么？
• 全球与中国市场规模、竞争格局、驱动因素与发展趋势如何？
• 中国在电缆／随钻核磁上的进展、差距与可行的追赶路径是什么？

1.3 调研范围界定

• 技术范围：以随钻核磁共振（NMR-LWD）为核心，向上追溯电缆核磁（Wireline NMR）作为技术基线对照，向前延伸至二维核磁、AI 反演、多物理量联合解释等前沿方向。
• 地域范围：全球视野，重点对比北美（三大油服总部与页岩主战场）与中国。
• 时间范围：全时间轴，覆盖核磁测井起源（20世纪50年代地磁场核磁）→ 1990年代脉冲回波核磁与随钻核磁诞生 → 当前主流产品 → 未来5–10年演进。
• 颗粒度：宏观（行业与政策）＋中观（技术路线与产业链）＋微观（磁体／天线／脉冲序列器件级）多层次结合。

1.4 调研方法说明

本报告采用多源交叉验证方法，信息来源包括：SPE 与 SPWLA 技术论文、三大油服官方技术手册与产品资料、《石油勘探与开发》《测井技术》《石油钻采工艺》等中文核心期刊、专利数据库、第三方市场研究报告及央企研究院公开资料。分析上采用定性与定量结合，以数据支撑观点、以案例佐证结论，结论后置。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

一句话定义：随钻核磁共振测井，是在钻铤内置永磁体和射频天线，利用地层中氢核（主要在孔隙水和油气中）的核磁共振信号，随钻进实时测量地层孔隙度、孔隙尺寸分布、可动／束缚流体和渗透率的测井技术。

要理解它，先理解核磁共振测井测的是什么、怎么测。

第一步：氢核的"陀螺"运动。 地层孔隙里的水和油气都含大量氢原子核（质子）。氢核像一个个小磁针，本身在自旋。当外加一个强静磁场 B0（由井下永磁体提供）时，这些小磁针会绕着 B0 方向进动（像陀螺绕重力轴摇摆），进动频率称为拉莫尔频率，正比于磁场强度。这就是"共振"的基础——只有特定频率的射频信号能与之共振。

第二步：射频"敲一下"。 射频天线发射一个与拉莫尔频率匹配的射频脉冲 B1，把氢核磁针从平衡态"扳倒"到垂直方向。脉冲停止后，氢核开始向平衡态恢复，这个恢复过程会释放出可被天线检测到的微弱电磁信号——核磁回波。

第三步：两个"恢复时间"讲述孔隙故事。 恢复过程有两个特征时间： - T1（纵向弛豫时间）：磁针恢复到与 B0 平行所需时间，反映氢核与周围环境的能量交换； - T2（横向弛豫时间）：磁针在垂直平面上的相位从"整齐"到"散乱"所需时间。

关键在于：弛豫时间的长短与孔隙大小直接相关。小孔隙里，流体分子频繁碰撞孔隙壁，弛豫快（T2 短）；大孔隙里，流体分子远离孔壁，弛豫慢（T2 长）。因此测出一条 T2 分布谱，就等于得到了一张"孔隙尺寸分布图"。

第四步：CPMG 脉冲序列采集回波串。 实际测量用 CPMG（Carr-Purcell-Meiboom-Gill）脉冲序列：先发一个90°脉冲扳倒磁针，再连续发一串180°脉冲不断"重聚"信号，产生一连串幅度递减的回波（回波串）。相邻回波的时间间隔称回波间隔 TE，回波幅度随时间衰减的包络就对应 T2 谱。回波间隔 TE 越小，越能捕捉到快弛豫的微小孔隙（如黏土束缚水），这也是随钻环境下最难做到的指标之一。

第五步：从 T2 谱读出储层参数。 - 孔隙度：回波串初始幅度正比于孔隙中氢核总量，即总孔隙度——且不受岩性影响，这是核磁最核心的优势； - 束缚水 vs 可动流体：设定一个 T2 截止值（砂岩常用约33 ms，碳酸盐岩常用约90–100 ms），小于截止值为束缚流体，大于为可动流体； - 渗透率：通过经验模型估算，主流有 SDR 模型（基于 T2 几何平均值）与 Timur-Coates 模型（基于可动流体／束缚流体比值）； - 流体识别：结合扩散系数 D 做二维核磁（D-T2）或 T1-T2 图谱，油、气、水因扩散和弛豫特性不同而在图谱上分区，可实现流体判识。

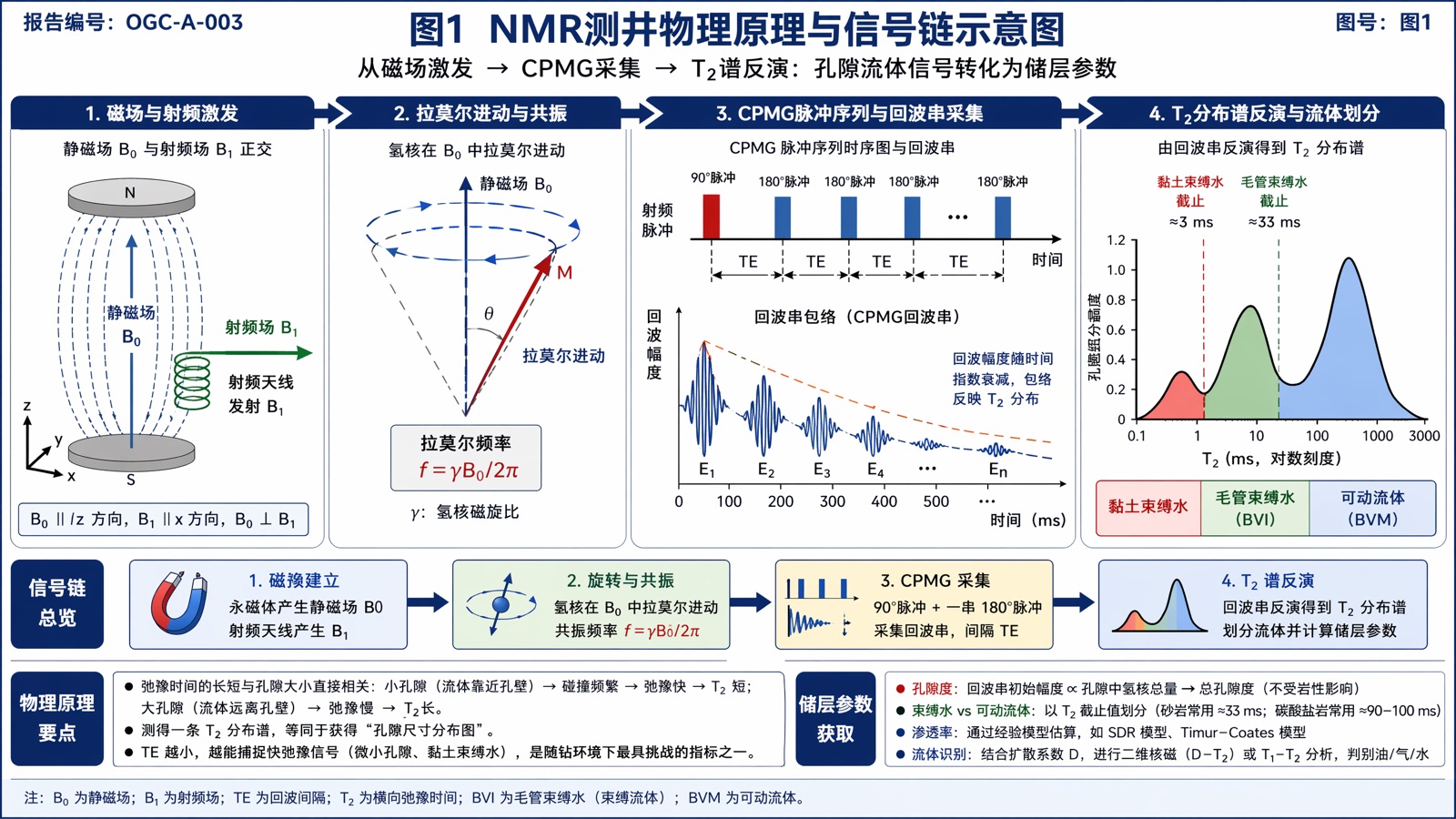

*图1：NMR测井物理原理与信号链示意图*

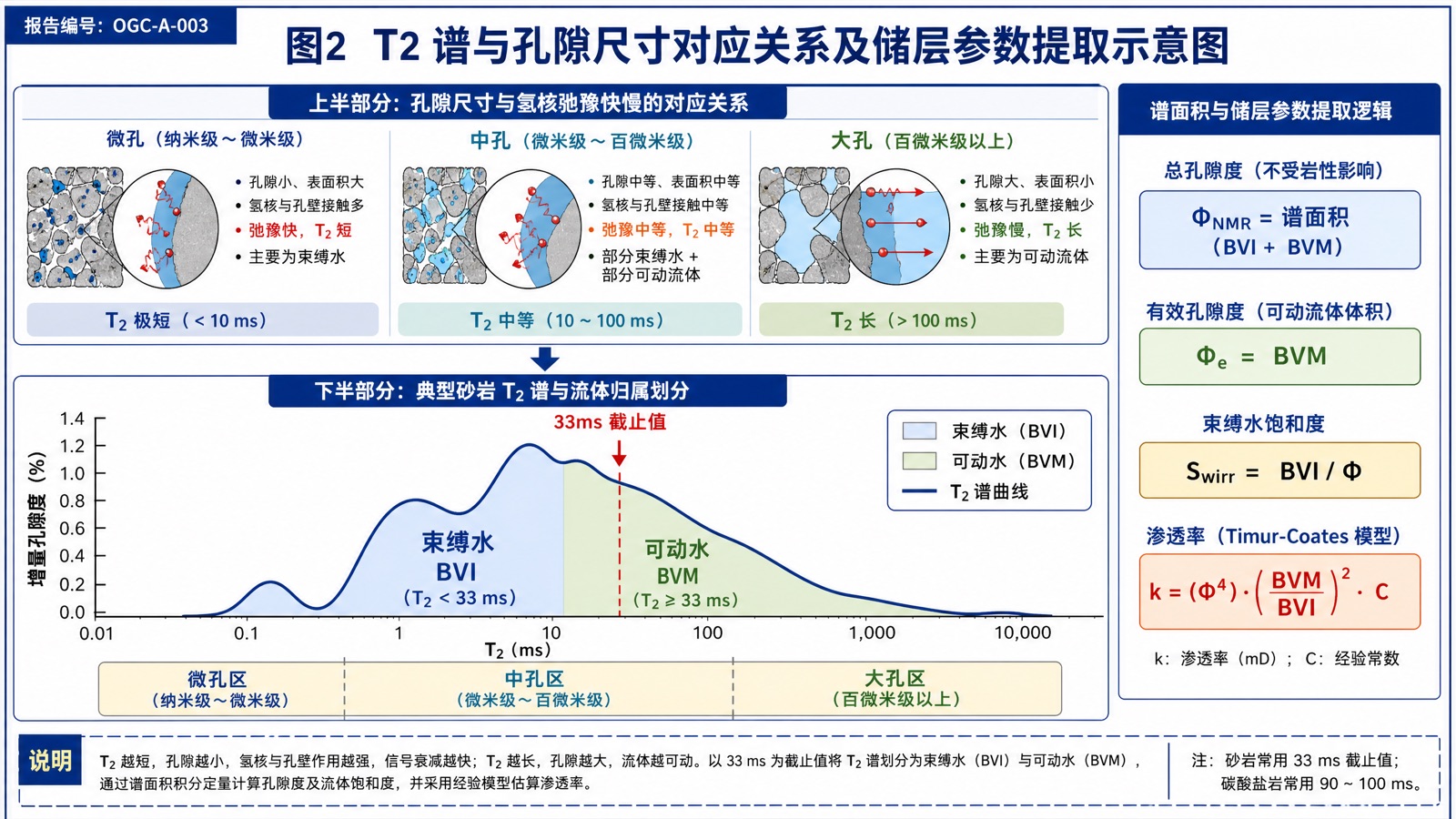

*图2：T2 谱与孔隙尺寸对应关系及储层参数提取示意图*

2.2 电缆核磁 vs 随钻核磁：技术基线与挑战跃迁

要理解 NMR-LWD 的难度，必须先看它的"前身"——电缆核磁（Wireline NMR）。电缆核磁经过30余年发展已相当成熟，代表产品包括斯伦贝谢的 CMR（居中式）与 MR Scanner（多频侧向扫描）、哈里伯顿的 MRIL（贝壳侧向）、贝克休斯的 MREX 等。随钻核磁的物理原理与之一致，但工作环境天差地别。

下表系统对比两者的核心差异，这也正是 NMR-LWD 工程挑战的来源。

从上表可见，随钻核磁的本质挑战是"在剧烈运动、有限供电、极窄带宽、高温狭小空间中完成本已微弱的核磁信号采集与反演"。其中，运动效应（Motion Effect）是区别于电缆核磁的第一大技术分水岭：钻具旋转和横向振动会让静磁场灵敏区相对地层发生移动，使得被90°脉冲激发的氢核在180°重聚脉冲到来时已经"跑出"灵敏区，导致回波幅度骤降、T2 谱失真。三大油服各自的运动补偿方案（磁体对称设计、旋转不变磁场设计、运动实时监测与校正算法）构成了其核心 Know-how。

2.3 发展脉络与成熟度评估

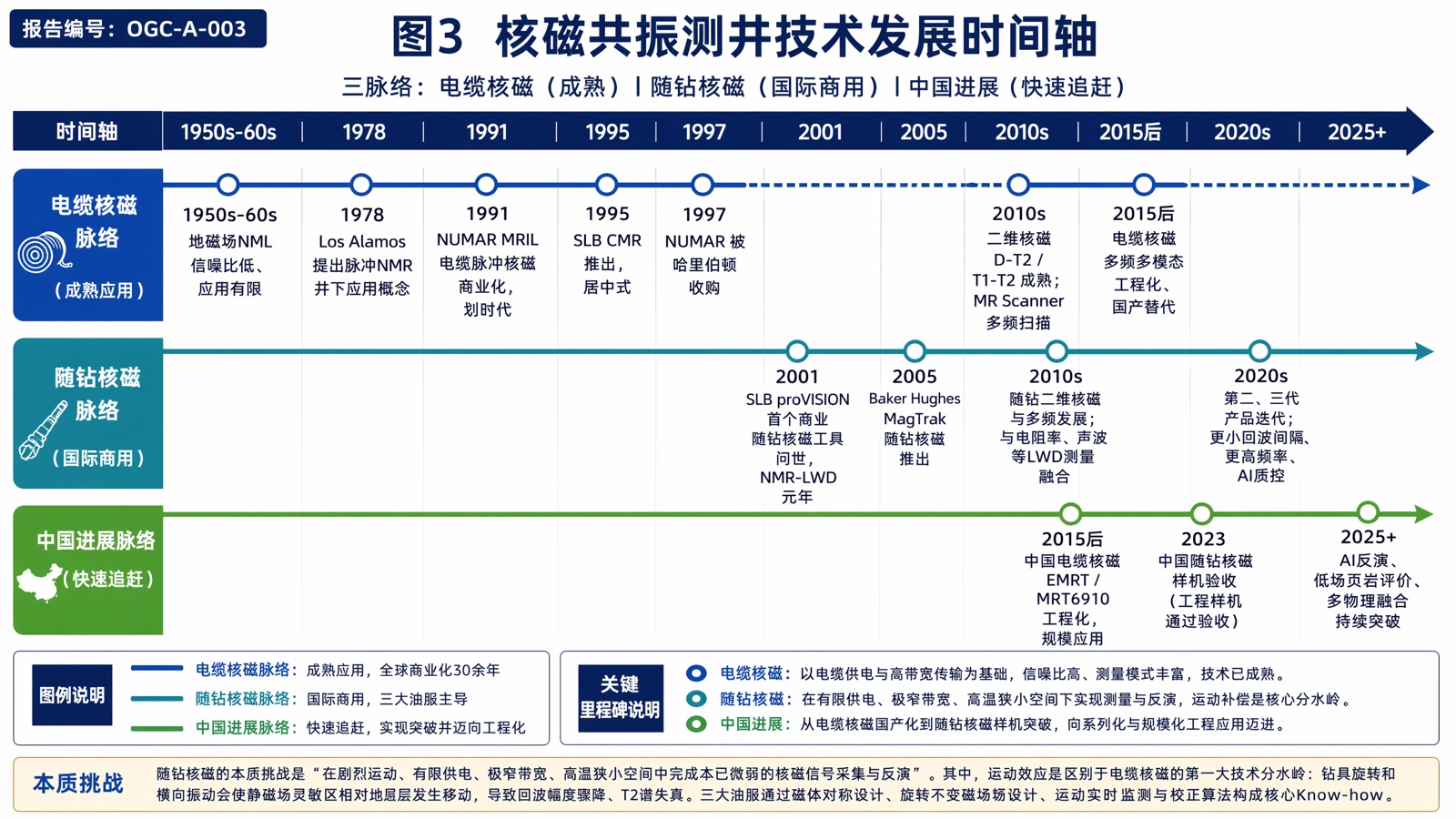

*图3：核磁共振测井技术发展时间轴*

从技术成熟度看： - 电缆核磁：处于成熟应用期（TRL 9），全球商业化30余年，中国已实现国产替代； - 随钻核磁：国际上处于成熟商用期（TRL 8–9），三大油服产品迭代至第二、三代；中国处于样机验收向工程化过渡期（TRL 6–7），核心突破已实现但系列化、稳定性、规模作业能力仍需锤炼。

2.4 国内外整体发展现状

国际：SLB、Halliburton、Baker Hughes 三强格局稳固，产品向"更小回波间隔、更多探测频率／深度、二维随钻、与其他 LWD 测量融合、AI 质控"方向演进。SLB 的新一代随钻核磁已并入其 MagniSphere 随钻岩石物理平台，强调与电阻率、声波的多物理量协同。

中国：形成"央企研究院＋科研院所＋装备企业"协同攻关格局。电缆核磁上，中海油服 EMRT、中石油 MRT6910 已实现规模应用；随钻核磁上，中科院地质与地球物理研究所牵头的随钻核磁样机取得关键突破（最小回波间隔0.6 ms 量级），中石油、中石化、中海油相关研究院及高校（如中国石油大学、长江大学、吉林大学等）在磁体设计、脉冲序列、反演算法、二维核磁方向持续投入。总体判断：中国已跨过"从0到1"的原理与样机门槛，正处于"从1到10"的工程化、产品化攻坚期。
