报告编号：OGC-A-004 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月6日 保密级别：内部参考 版本：V1.0 赛道归属：物探测井与数字油田 · 随钻测量与高速遥测

执行摘要

泥浆脉冲遥测（Mud Pulse Telemetry, MPT）是随钻测量（MWD）/随钻测井（LWD）数据由井下向地面传输的主导信道，占据全球超过 80% 的随钻遥测作业份额。其"信道编码与抗噪技术"是决定传输速率、传输可靠性与深井适用性的核心技术要素，也是当前中国与国际三巨头（斯伦贝谢、哈里伯顿、贝克休斯）技术差距最集中的环节之一。本报告基于全时间轴、全球视野的深度调研，得出以下核心判断：

核心结论一：泥浆信道的物理带宽极限决定了 MPT 的速率天花板。 泥浆信道是一个强衰减、强色散、强噪声的低通信道，有效带宽通常低于 25 Hz，随井深呈指数级衰减。当前商用系统主流速率为 1–12 bps，先进连续波系统在浅中井可达 20–40 bps。速率提升的本质是在有限带宽内通过高阶调制、信道编码与抗噪算法逼近香农极限，而非无限扩容。

核心结论二：技术演进主线是"调制升级 + 编码纠错 + 数字信号处理"三位一体。 从 1970 年代的开关键控（OOK）到脉冲位置调制（PPM），再到 2000 年代的相移键控（PSK/QPSK）与连续波正交幅度调制（QAM），叠加卷积码、Turbo 码、LDPC 码的纠错增益，配合自适应泵噪对消与信道均衡，MPT 的频谱效率在四十年间提升了约一个数量级。

核心结论三：国际三巨头凭借连续波高速遥测 + 专利壁垒构筑领先优势。 斯伦贝谢 TeleScope/IriSphere、贝克休斯 aXcelerate、哈里伯顿 SPERRY 系列代表了全球最高水平，连续波泥浆汽笛（mud siren）+ 数字信号处理是共同技术底座，专利布局密集且相互交叉封锁。

核心结论四：中国已实现从跟跑到并跑的关键突破，但高端环节仍受制约。 中海油服（COSL）的 Welleader/DrillStar 旋转导向与 ELIS 成像测井配套遥测系统已规模化应用；中国科学院、中石油钻井院在高速连续波遥测上取得进展，代表性井例已实现 12 bps 级传输。但高精度伺服阀控制、耐高温压力传感器、高性能 DSP 解码芯片仍是"卡脖子"环节。

核心结论五（决策建议）：国产化应走"连续波高速化 + AI 辅助解码 + 关键器件攻关"的组合路径。 建议以自适应调制编码（AMC）和深度学习降噪解码为技术突破口，以高温伺服阀与传感器国产化为供应链保障重点，分阶段实现从 6 bps 到 20 bps 的速率跃迁。

关键风险提示：核心专利壁垒（三巨头交叉封锁）、高速化物理极限（带宽约束）、深井超深井信号衰减、关键器件（传感器/DSP 芯片）进口依赖。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随着油气勘探开发向深层、超深层、非常规和海洋方向推进，钻井作业对随钻测量数据的实时性、传输速率和可靠性提出了越来越高的要求。现代 LWD 工具已集成自然伽马、电阻率、中子孔隙度、密度、声波、核磁共振、地层压力、井眼成像等多种传感器，井下数据产生速率可达数百 kbps 至 Mbps 量级，而泥浆脉冲遥测的地面接收速率往往不足 20 bps——井下海量数据与地面低速信道之间的矛盾，成为制约"地质导向精度"和"钻井决策实时性"的核心瓶颈。

在这一矛盾中，信道编码与抗噪技术扮演着"以算法换带宽"的关键角色：在泥浆信道物理带宽不可显著扩展的前提下，唯有通过更高效的调制方式、更强的纠错编码、更智能的噪声抑制算法，才能在同样的物理信道上传输更多、更准确的数据。因此，深入研究 MPT 的信道编码与抗噪技术，对于厘清行业技术现状、寻找高速化突破方向、支撑国产化研发立项决策，具有重要的战略价值。

1.2 核心调研问题

本报告围绕以下核心问题展开：

• 泥浆脉冲遥测的信道物理特性如何？其速率天花板由什么决定？
• 调制、编码、抗噪三大技术环节各自的技术路线与演进脉络是什么？
• 国际三巨头与中国厂商在该领域的技术水平、专利布局、竞争格局如何？
• 高速化与智能化的潜在突破方向在哪里？
• 中国国产化替代应采取何种技术路径与研发策略？

1.3 调研范围界定

• 技术范围：聚焦泥浆脉冲遥测（正脉冲/负脉冲/连续波）的信道特性、调制技术、信道编码、抗噪信号处理，并横向对比电磁波遥测（EM-MWD）、声波遥测、有线钻杆（wired drill pipe）。
• 时间范围：1970 年代起源至今，并展望未来 5–10 年。
• 地域范围：全球视野，重点对比北美三巨头与中国主要厂商及科研机构。
• 颗粒度：宏观（市场格局）+ 中观（技术路线与产业链）+ 微观（算法与专利）三层结合。

1.4 调研方法说明

本报告采用多源交叉验证方法，信息来源包括 SPE/IADC/IEEE 技术论文、Google Patents 专利数据库、厂商官方技术白皮书与产品手册、行业市场研究报告，以及中国知网核心期刊（《石油钻采工艺》《石油机械》《测井技术》《石油学报》等）。所有关键数据、专利与技术论断均记录来源出处，并在配套的《参考文献汇总》中按 GB/T 7714—2015 标准格式著录，辅以五级可信度评级。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

泥浆脉冲遥测的基本原理，是利用钻井液（泥浆）作为信息传输媒介：井下工具通过一个可控的阀门装置周期性地改变钻柱内泥浆的流动状态，从而在泥浆压力上"刻印"出压力波脉冲信号；这些压力波以泥浆中的声速（约 1000–1500 m/s）沿钻柱内的泥浆柱向上传播，到达地面后由立管（standpipe）上安装的压力传感器捕获，再经解调、解码还原为井下测量数据。

用一个通俗的比喻：这相当于在一根灌满水的长管子一端"敲击"产生水锤波，在另一端"听"这些敲击的节奏和强弱，从而读出敲击者想传递的"摩尔斯电码"。区别在于，钻井现场的"管子"长达数千米，"水"是高黏度含固相的泥浆，而且现场充满了泥浆泵、钻头破岩、钻具振动等各种噪声干扰。

根据脉冲产生方式的不同，MPT 分为三大类：

其中，连续波（泥浆汽笛）方式因可采用载波调制、频谱效率高，成为高速遥测的主流技术路线，也是国际三巨头高端产品的核心。

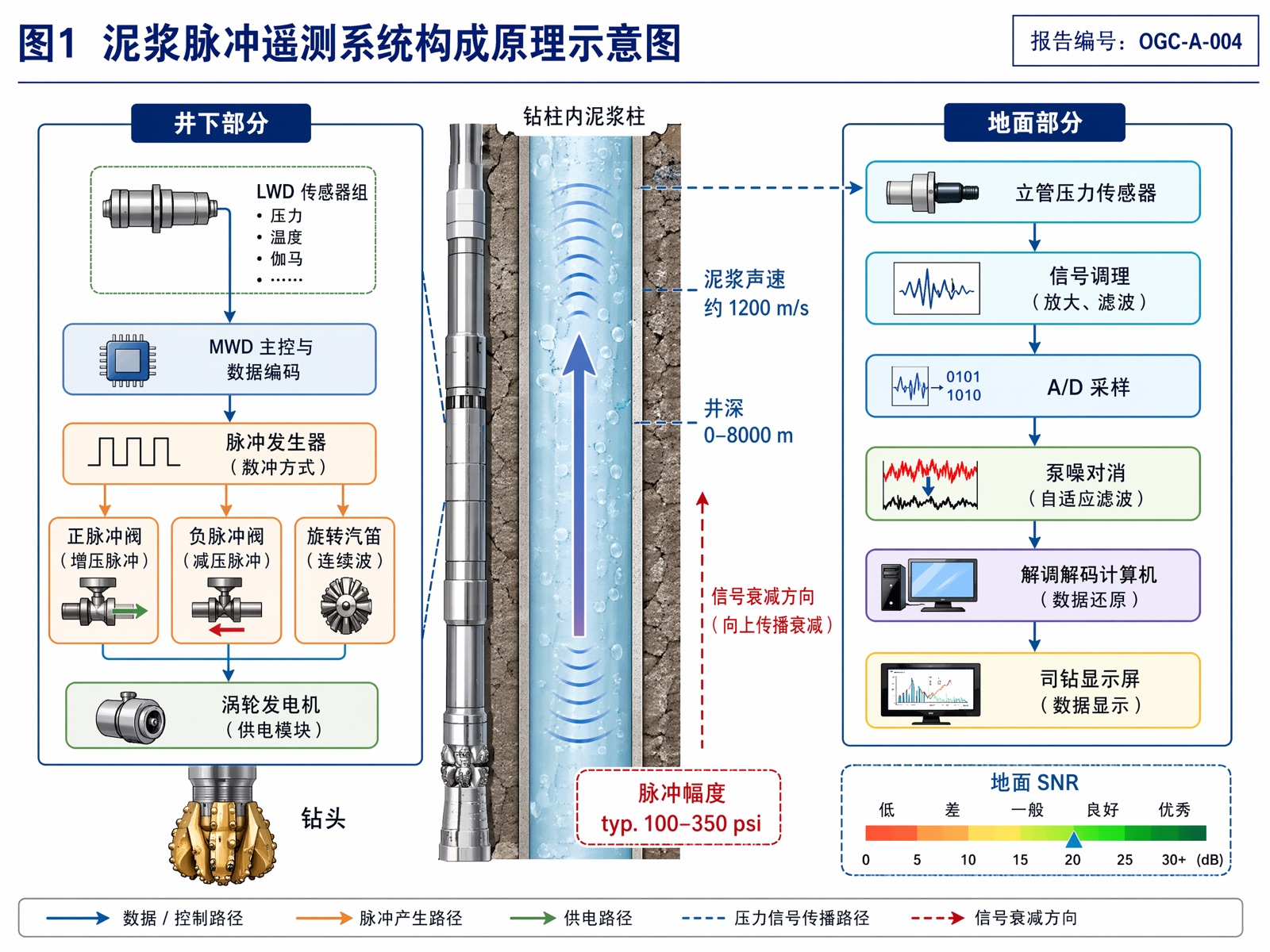

*图 1 泥浆脉冲遥测系统构成原理示意图*

2.2 泥浆信道的核心物理特性

理解 MPT 的技术难点，必须首先理解泥浆信道的三大"敌人"：衰减、色散、噪声。

（1）衰减特性。压力脉冲在泥浆柱中传播时能量持续损耗，衰减幅度与信号频率、井深、泥浆性质密切相关。衰减系数近似随频率的平方根乃至线性增长，随井深呈指数衰减。工程经验表明：在 3000 m 井深、10 Hz 信号条件下，信号幅度可衰减至井底的 10%–30%；在 6000 m 以上的深井中，高频分量几乎被完全滤除。这直接限定了可用载波频率的上限——井越深，可用带宽越窄，速率越低。

（2）色散与多径反射。泥浆信道并非理想传输线，钻柱截面变化（钻铤、钻杆、接头）、泥浆中的气侵、以及信号在井底钻头和地面泵端的反射，都会造成信号的群时延失真和码间干扰（ISI）。尤其是地面泵端反射波与井底反射波叠加在有用信号上，形成"回声"，是解码的主要障碍之一。

（3）噪声干扰。这是抗噪技术的主战场，噪声主要来源包括： - 泥浆泵噪声：三缸往复泵（triplex pump）的柱塞运动产生周期性压力脉动，基频及其谐波（通常在 1–15 Hz）正好落在信号频带内，是最强、最难消除的干扰源； - 钻头破岩噪声：钻头切削岩石产生的宽带随机噪声； - 钻具振动噪声：黏滑、涡动、跳钻引发的机械振动耦合进泥浆； - 泥浆流动噪声：湍流、气侵、固相运移产生的随机噪声。

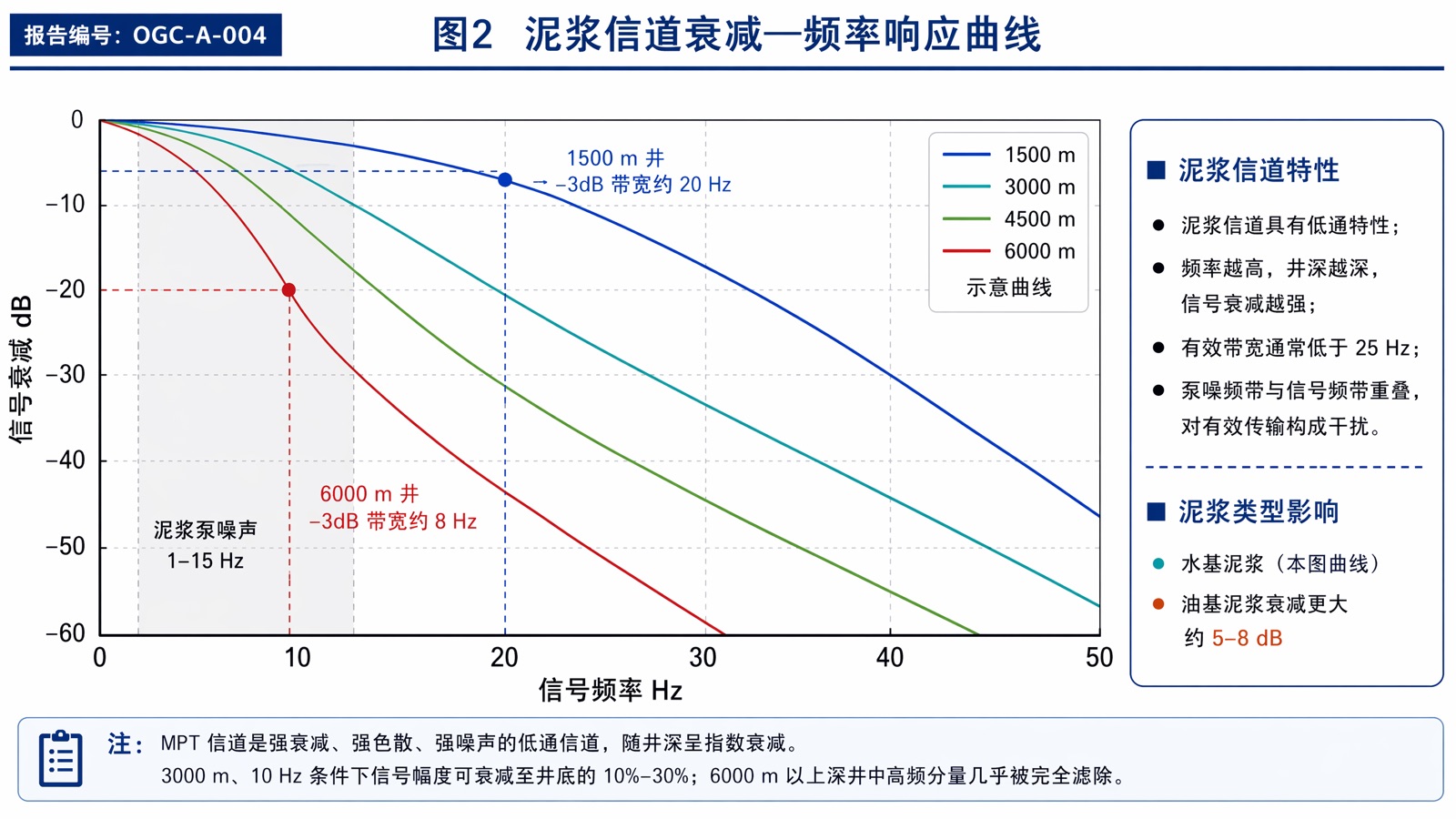

*图 2 泥浆信道衰减—频率响应曲线*

2.3 发展脉络与成熟度评估

泥浆脉冲遥测技术历经约五十年发展，技术成熟度（TRL）已达 9 级（商业成熟应用），但其信道编码与抗噪的高速化子技术仍处于持续演进中。技术演进大致可分为四个阶段：

第一阶段（1970s–1980s）：起源与工程化。泥浆脉冲遥测概念最早可追溯至 20 世纪 60–70 年代。Teleco Oilfield Services 于 1978 年推出首个商用 MWD 系统，采用正脉冲方式，速率仅约 0.5–1 bps，调制方式为简单的开关键控（OOK），几乎无信道编码，抗噪依赖简单的带通滤波。这一阶段确立了 MPT 的基本工程范式。

第二阶段（1990s–2000s）：调制编码体系化。随着数字信号处理技术引入，脉冲位置调制（PPM）成为主流，速率提升至 1–6 bps。斯伦贝谢、哈里伯顿、贝克休斯（当时的 Baker Hughes INTEQ）等相继开发连续波泥浆汽笛系统，引入相移键控（PSK/DPSK），并开始应用卷积码等纠错编码。自适应泵噪对消技术开始工程化。

第三阶段（2010s）：高速化与数字化。DSP 芯片性能提升推动高阶调制（QPSK、QAM、OFDM 思想）和先进纠错码（Turbo 码、LDPC 码）落地，连续波系统速率突破至 12–40 bps。斯伦贝谢 TeleScope、贝克休斯 aXcelerate 等代表性高速系统问世。中国厂商开始规模化追赶。

第四阶段（2020s 至今）：智能化与软件化。深度学习、软件无线电（SDR）架构、自适应调制编码（AMC）成为前沿方向。神经网络辅助的信号检测与降噪、多载波并行传输等技术进入研究与工程验证阶段。

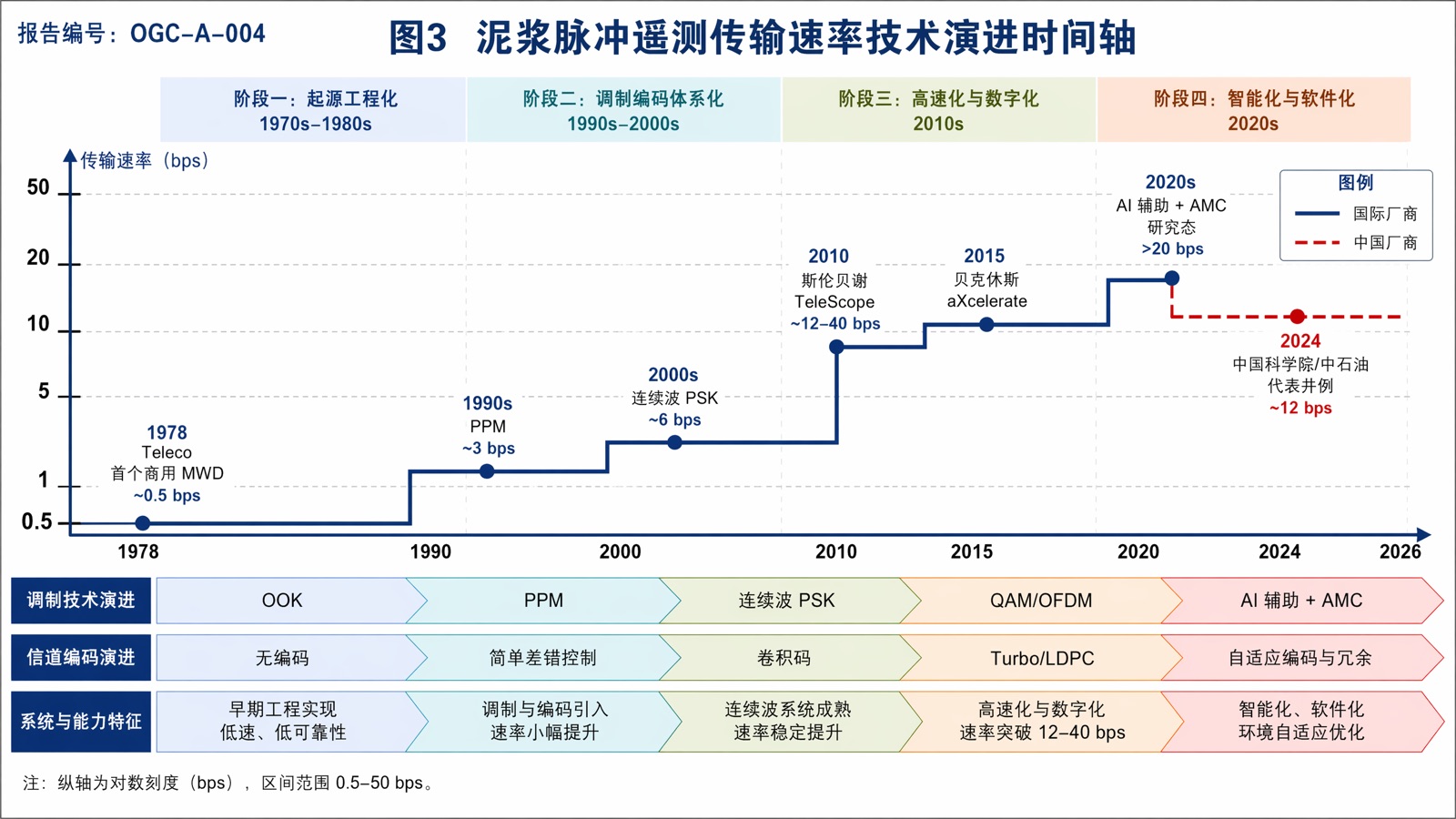

*图 3 泥浆脉冲遥测传输速率技术演进时间轴*
