电磁波随钻遥测（EM-MWD）适用边界研究

报告编号：OGC-A-005 二级赛道：随钻测量与高速遥测 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

电磁波随钻遥测（Electromagnetic Measurement While Drilling，EM-MWD）是一种以钻柱与地层构成的"偶极天线"为载体、通过低频电磁波实现井下—地面无线数据传输的随钻遥测技术。它与泥浆脉冲遥测（Mud-Pulse Telemetry，MPT）、声波遥测、有线钻杆（Wired Drill Pipe，WDP）共同构成随钻遥测的四大技术路线。本报告以"适用边界（operating envelope）"为主线，系统厘清 EM-MWD 在物理、工程、经济三个维度上的能力边界与竞争定位。

核心结论如下（详细论证见正文，结论集中于第07章）：

一、EM-MWD 的不可替代性来自"无连续液柱"工况，而非速率优势。 在空气钻井、雾化/泡沫钻井、充气钻井、欠平衡钻井（UBD）等可压缩或不连续流体环境中，依赖液柱压力波传播的泥浆脉冲遥测在物理上失效，EM-MWD 成为唯一可用的无线随钻遥测手段。这是 EM-MWD 的"基本盘"，也是其市场存在的根本理由。

二、适用边界由地层电阻率主导，呈现明确的物理天花板。 EM-MWD 信号沿钻柱—地层回路传播，衰减率与地层电阻率、信号频率、井深强相关。经验上，地层平均电阻率越低（导电性越好、但过低时地层"短路"泄流也会增大衰减）存在一个"甜点窗口"；而在高阻地层（盐膏层、致密碳酸盐岩、火成岩、干热岩，电阻率可达数百至上千 Ω·m）中信号衰减急剧增大，趋肤深度锐减，导致 EM-MWD 传输深度大幅缩短甚至失效。典型常规工具在有利地层的有效传输深度约 3000–4500 m，在不利高阻地层可能不足 1500 m。

三、数据速率并非 EM-MWD 的核心短板，但也非其优势。 EM-MWD 典型净数据率约 2–12 bps，与泥浆脉冲（约 1–10 bps，高端可达 20–40 bps）处于同一量级；两者相对有线钻杆（可达 1 Mbps 量级，差 4–5 个数量级）均为"窄带"技术。EM-MWD 的独特价值在于起停钻不影响通信、下行（downlink）指令传输更快更可靠、无脉冲器活动部件因而在含砂/腐蚀性流体中可靠性更高。

四、全球竞争格局呈"三巨头主导 + 专业厂商补位"结构。 SLB（斯伦贝谢）、Halliburton（哈里伯顿）、Baker Hughes（贝克休斯）凭借一体化随钻服务占据主要市场；APS Technology、Erdos Miller、Gyrodata、Tolteq（已被 Baker Hughes 收购）等专业厂商在 EM-MWD 细分领域（尤其北美陆上非常规、欠平衡）具备技术特色。中国 COSL（中海油田服务）、中石油钻井工程技术研究院、中石化石油工程等已实现 EM-MWD 工具的自主研制与规模应用，在中低端市场基本实现国产替代，但在耐温耐压高端工具、深井超深井传输深度、双向高可靠通信等方面与国际先进水平仍有差距。

五、关键风险提示。 技术上，高阻地层传输深度受限是难以逾越的物理边界，需依靠中继器（repeater/relay）组网或混合遥测（hybrid telemetry）突破；市场上，EM-MWD 是"小而专"的细分市场，总量受欠平衡/空气钻井作业量制约；国产化上，高温电子元器件（≥175°C）、耐压封装、地面弱信号提取算法是主要卡点。

行动建议（概要）：对经纬智汇服务的油气工程与装备客户，建议将 EM-MWD 定位为"随钻遥测组合拳中的专用工具"而非通用替代品；国产化立项应聚焦"中继器延伸传输深度 + 耐温电子 + 混合遥测"三条主线，优先切入煤层气/致密气空气钻井、地热钻井等国产工具已具备基础的场景。

01 · 调研背景与目标

1.1 调研缘起与问题意识

随钻测量与随钻测井（MWD/LWD）是现代定向井、水平井、大位移井钻井的"眼睛"。随钻遥测（telemetry）作为把井下测量数据实时传回地面的"神经通道"，其带宽、可靠性与环境适应性直接决定了地质导向、井眼轨迹控制、井筒安全监测的实时性与精度。

在四大遥测技术路线中，泥浆脉冲遥测因技术成熟、成本可控，长期占据主流地位（在常规钻井作业中占绝对多数）；有线钻杆以其超高带宽代表了技术上限，但因钻杆改造成本高昂而应用受限；声波遥测仍处于工程化推进阶段；而电磁波遥测（EM-MWD）则凭借其"无需连续液柱即可通信"的独特物理机制，在欠平衡钻井、空气/泡沫钻井等特定工况中占据不可替代的位置。

然而，行业内对 EM-MWD 的认识长期存在两个误区：其一，将其简单视为"泥浆脉冲的替代品"，忽视了二者本质上服务于不同工况；其二，对其"适用边界"缺乏定量认识，导致选型时对地层电阻率、井深、温度等关键约束把握不准，出现"该用时不敢用、不该用时硬要用"的错配。厘清 EM-MWD 的适用边界，对油气工程作业选型、装备研发立项、国产化路径判断均具有直接指导意义。

1.2 核心调研问题

本报告围绕以下核心问题展开：

• 物理边界：EM-MWD 的信号如何产生与传播？地层电阻率、频率、井深如何定量决定其信号衰减与传输深度？其物理天花板在哪里？
• 工程边界：温度、压力、钻井液体系、工具尺寸等工程约束如何界定 EM-MWD 的适用范围？
• 经济边界：相对泥浆脉冲、有线钻杆，EM-MWD 在何种作业场景下具备技术经济性？
• 竞争格局：全球主要厂商的技术路线、产品规格、市场地位如何？中国国产化进展与差距如何？
• 突破方向：中继器组网、混合遥测、耐温电子等前沿方向能在多大程度上拓展 EM-MWD 的适用边界？
• 决策建议：对国产化立项、技术选型，应给出何种明确建议？

1.3 调研范围界定

• 技术范围：聚焦 EM-MWD 遥测技术本身（信道、传输、地面接收），涉及但不深入展开 MWD/LWD 传感器测量原理；对比对象为泥浆脉冲、有线钻杆、声波遥测。
• 地域范围：全球视野，重点覆盖北美（页岩气/欠平衡钻井主战场）、中国（国产化进展）、中东与俄罗斯（应用市场），并进行国际对比。
• 时间范围：全时间轴，涵盖 EM-MWD 技术起源（20世纪80–90年代）、当前主流工具能力、以及 2026–2030 技术演进展望。

1.4 调研方法说明

本报告综合运用多源信息研究方法：检索 SPE/IADC 技术论文与会议文献、主要厂商公开技术手册与产品资料、专利数据库信息、行业市场报告与公开新闻。数据来源标注机构与年份，采用定性分析与定量数据相结合的方式，以数据支撑观点、以案例佐证结论。因 EM-MWD 属细分专业领域，部分市场份额、工具参数为公开信息基础上的综合研判，报告中对信息可靠度予以区分（详见配套《参考文献汇总》的五级可信度评级）。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

一句话定义：EM-MWD 把井下测得的数据编码成低频电流信号，通过一个安装在钻柱上的"绝缘短节"（gap sub）把钻柱分成上下两段，让钻柱和周围地层变成一根巨大的"发射天线"，电磁信号穿过地层传到地面，再由地面插在地里的电极接收出来。

关键机理拆解：

（1）信号的产生——钻柱作为偶极天线

EM-MWD 工具的核心是一个绝缘间隙短节（gap sub / insulating gap）。它在电气上把钻柱断开成上、下两个导体段。井下电子短节在 gap 两端施加一个低频（通常 1–20 Hz 量级）交变电压，于是上段钻柱、下段钻柱与导电地层共同构成一个巨大的电偶极子（electric dipole）天线。交变电压驱动电流在"钻柱—地层"回路中流动，向四周辐射低频电磁场。

（2）信号的传播——沿钻柱与地层的回路

这个低频电磁场并非像无线电那样在空气中自由传播，而是主要沿钻柱（良导体）与地层（有限电导率介质）构成的回路传导与扩散。地面上，一部分电流会通过地层回流到地表。

（3）信号的接收——地面电极测电位差

在地面，于井口附近和距井口一定距离（数十至数百米）处打入接地电极，测量二者之间的微弱电位差（通常在微伏至毫伏量级）。井下数据就编码在这个电位差信号的相位/频率变化中。地面系统通过滤波、放大、解调，还原出井下数据。

（4）双向通信——下行指令

反过来，地面也可以在地表电极间施加电压，在地层中建立电场，井下工具感知 gap 两端的电位变化，从而接收地面指令（downlink）。EM-MWD 的下行通信通常比泥浆脉冲的"流量/压力波下传"更快、更灵活，这是其控制旋转导向、切换工具模式时的一大优势。

2.2 与其他三种遥测技术的定位对比

为准确理解 EM-MWD 的现状，须将其置于四大遥测技术的坐标系中。下表汇总四者的核心特征：

表2-1　四大随钻遥测技术核心特征对比

核心判断：EM-MWD 与泥浆脉冲在数据率上处于同一"窄带"量级，二者并非速率之争，而是工况之分——泥浆脉冲要求连续不可压缩液柱，EM-MWD 恰好补上了"无连续液柱"这一空白。有线钻杆代表带宽上限但成本高企，声波遥测尚未大规模商用。

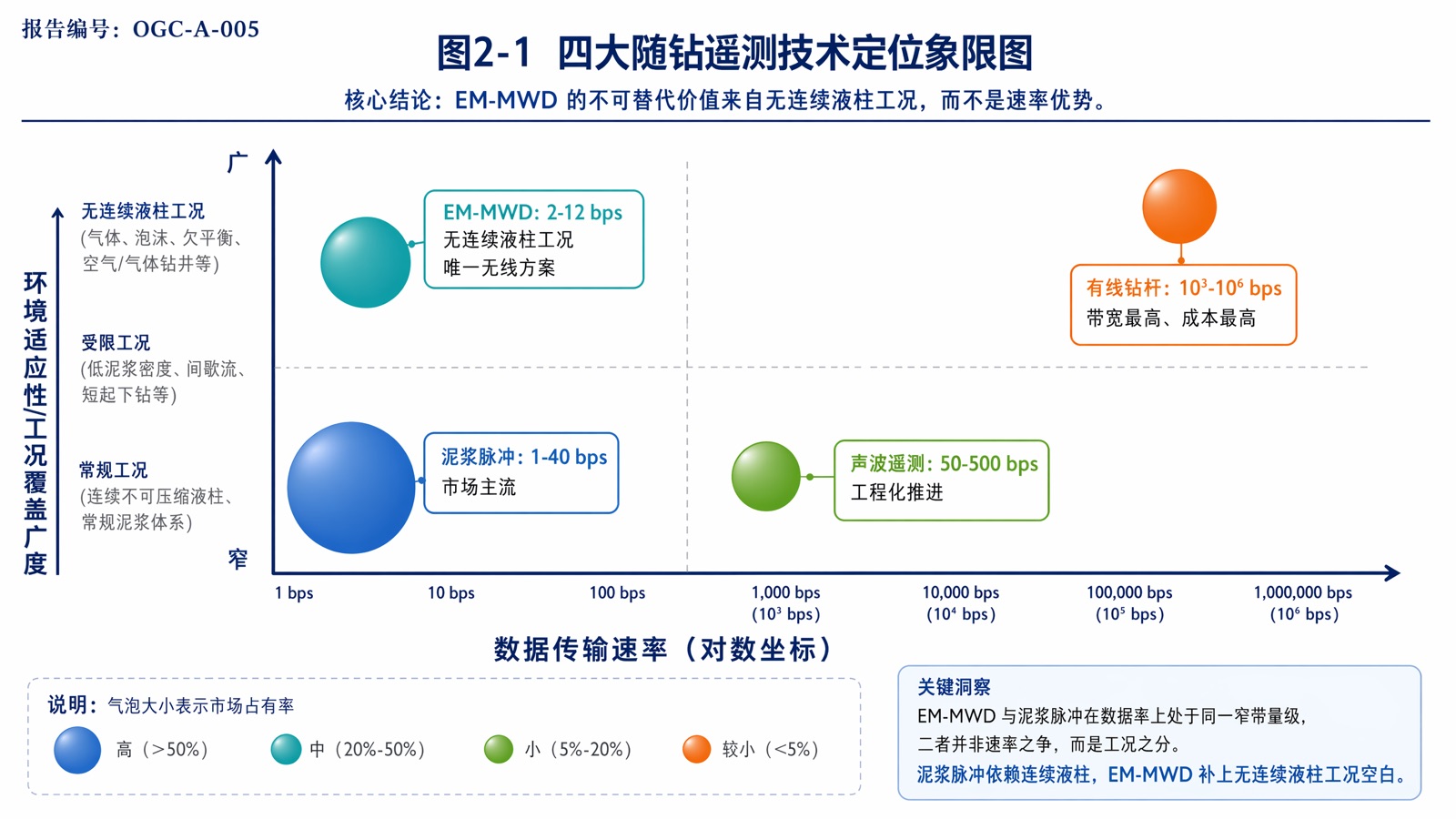

*图2-1：四大随钻遥测技术定位象限图*

2.3 发展脉络与成熟度评估

表2-2　EM-MWD 技术发展关键阶段

成熟度总体评估：EM-MWD 在其核心工况（欠平衡、空气/泡沫钻井、中浅井定向）中已是成熟商用技术（技术成熟度 TRL 9）；但在深井超深井、高温高压、高阻地层拓展方向仍处于持续攻关阶段（TRL 6–8）。中继器组网、混合遥测等突破性方向部分已商用、部分仍在工程化推进。

2.4 国内外整体发展现状

国际现状：以北美为核心市场，EM-MWD 已形成完整的产品谱系与服务能力。三大油服公司（SLB、Halliburton、Baker Hughes）将 EM-MWD 作为其随钻遥测产品组合的一部分，与泥浆脉冲工具形成互补；APS Technology、Erdos Miller 等专业厂商则以 EM-MWD 为核心业务，向众多中小定向井服务公司提供工具与技术授权，在北美陆上非常规市场占据可观份额。

国内现状：中国在 EM-MWD 领域已实现从跟跑到并跑的跨越。中海油田服务（COSL）、中石油钻井工程技术研究院、中石化石油工程技术研究院等均已推出自主 EM-MWD 工具，并在煤层气、致密气空气钻井、部分定向井作业中规模应用，中低端市场基本实现国产替代。差距主要集中在：耐温≥175°C的高端电子、深井大传输深度、复杂地层下的信号可靠性、以及地面弱信号高精度提取算法。
