旋转导向闭环控制算法与稳斜方法研究

报告编号：OGC-A-008 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0 所属赛道：物探测井与数字油田 · 随钻测量与高速遥测集群 报告级别：A级专题（深度技术调研）

执行摘要

旋转导向系统（Rotary Steerable System, RSS）是现代定向钻井的"大脑与手臂"，其闭环控制算法与稳斜方法决定了井眼轨迹的控制精度、造斜能力与钻井时效，是高端钻井装备"卡脖子"环节中控制软件与算法层面的核心。本报告从执行机构原理、闭环控制律、稳斜专题、干扰抑制到智能化前沿，系统剖析RSS导向控制技术，并对标全球主要厂商与国产系统的技术格局与差距。核心结论如下：

一、技术架构层面：RSS按执行机构分为推靠式（push-the-bit）、指向式（point-the-bit）与混合式三大类。三者在控制上的本质差异在于偏置矢量的合成方式与工具面控制机理——推靠式通过旋转过程中翼肋的相位化伸缩产生合力侧向推力，指向式通过芯轴偏置使钻头指向目标方向。控制核心是一个双闭环结构：内环为工具面/偏置控制（快速回路，毫秒—秒级），外环为造斜率与井斜方位控制（慢速回路，秒—分钟级）。稳斜是导向控制中"看似简单、实则最难标定"的工况，其难点在于地层自然造斜/降斜趋势、钻头侧向力、地层各向异性三重扰动的实时补偿。

二、控制算法演进：RSS导向控制算法经历了PID→模糊/自适应PID→模型预测控制（MPC）→自抗扰控制（ADRC）→数据驱动/强化学习的演进谱系。国际先进系统已从"地面遥控指令+井下开环执行"迈向"井下闭环自动导向（downhole closed-loop）"，稳斜精度可达井斜±0.1°级，狗腿度（DLS）控制分辨率达0.1°/30m级。国产系统主流仍处于"井下闭环导向初步实现、稳斜自动化正在攻关"的阶段，与国际顶尖水平在井下算力、传感迟滞补偿、复杂地层自适应三方面存在代差。

三、竞争格局：全球RSS市场高度集中，斯伦贝谢（SLB）、贝克休斯（Baker Hughes）、哈里伯顿（Halliburton）三巨头合计占据约80%以上份额，威德福（Weatherford）为第二梯队。国产阵营中海油服"璇玑"（Welleader/Drilog）已实现规模化商业应用并具备海外作业能力，中石油CG STEER、中石化SINOMACS等紧随其后。控制算法与稳斜自动化是国产系统当前最需补强的软实力短板。

四、瓶颈与突破方向：当前核心瓶颈集中在响应速度与控制精度的矛盾、井下算力约束下的算法轻量化、传感测量迟滞、以及复杂地层（软硬交错、各向异性、大狗腿）适应性四方面。突破路径指向近钻头连续测量+高速下传通道、自抗扰/模型预测的井下嵌入式实现、AI辅助的地层趋势预测与自主纠偏、数字孪生实时轨迹优化。

五、决策建议（强决策导向）：对经纬智汇及其目标客户群——建议采取"控制算法软实力优先突破、分阶段国产替代"策略。0–2年聚焦稳斜自动控制算法与迟滞补偿工程化；2–5年攻关井下嵌入式MPC/ADRC与AI地层趋势预测；5年以上布局自主钻井级别的自主导向决策。国产替代的决策阈值为：稳斜井斜控制精度稳定进入±0.2°、连续作业无故障时间（MTBF）超过200小时、复杂地层一次入靶率超过90%。

风险提示：市场规模数据存在口径分歧、国产系统核心控制指标公开披露有限、井下高温电子元器件仍受制于人是控制系统落地的底层约束。详见第06章。

01 · 调研背景与目标

1.1 调研缘起与问题意识

定向钻井、水平井与大位移井已成为全球油气增储上产的主力工艺。据行业普遍数据，水平井在页岩油气、致密油气、深层碳酸盐岩等非常规与复杂储层开发中的占比持续攀升，而旋转导向系统作为水平井"精准入靶、精细穿层、平稳延伸"的核心装备，其技术水平直接决定了单井产能、储层钻遇率与钻井成本。

在整个RSS技术体系中，机械执行机构（翼肋、偏置芯轴、密封传动）的国产化已取得显著进展，但导向控制算法与稳斜方法这一"软核心"长期是国内外差距的集中体现。控制算法决定了系统能否在旋转、振动、高温、地层多变的极端环境下，把钻头精确地、平稳地导向目标——这既是纯粹的控制工程问题，也是油气钻井工程知识与控制理论深度融合的交叉难题。

本报告正是聚焦这一"软核心"，回答三个层次的问题：RSS闭环控制与稳斜到底难在哪里（现状）；全球领先者用什么算法、达到了什么精度（对标）；国产系统如何突破、经纬智汇及客户应如何决策（方向）。

1.2 核心调研问题

• RSS三类执行机构的控制原理与偏置合成机理有何本质区别？
• 井眼轨迹闭环控制的双闭环架构如何设计？稳斜自动控制算法如何实现？
• 从PID到MPC、ADRC、强化学习，导向控制算法的演进脉络与技术指标如何？
• 黏滑振动、传感迟滞、地层扰动如何影响闭环控制？如何抑制？
• 全球主要厂商与国产系统的控制技术格局、市场份额与差距如何？
• 当前瓶颈是什么？突破方向与国产替代决策路径是什么？

1.3 调研范围界定

• 技术边界：聚焦RSS的导向闭环控制算法与稳斜方法，涵盖执行机构控制原理、双闭环控制律、稳斜专题、干扰抑制、智能化前沿；对RSS机械结构、遥测通道、钻头等仅作必要关联，不做主体展开（相关内容见OGA-S-003、OGC-S-007等姊妹报告）。
• 地域范围：全球视野，国际厂商与国产系统横向对比。
• 时间视角：全时间轴，梳理从早期定向工具到自主导向的完整演进脉络及未来预判。
• 颗粒度：宏观（市场格局）+中观（技术路线与产业链）+微观（具体算法与厂商系统）多层次结合。

1.4 调研方法说明

本报告采用多源信息交叉验证方法，综合公开技术文献、SPE/IADC会议论文、厂商公开技术资料、行业市场研究报告、专利公开信息及学术期刊成果，结合结构化推理对信息进行梳理、去重与可信度分级。所有引用来源均在配套《参考文献汇总》中按GB/T 7714-2015标准列出，并附五级可信度评级，正文不展示来源标注以保证阅读连贯。对公开信息有限的国产系统核心控制指标，报告以"公开信息有限，建议补充一手调研"予以标注。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

什么是旋转导向系统（RSS）？ 传统的滑动导向（sliding，用弯螺杆定向）钻进时，钻具需要停止旋转、靠泵冲让弯壳体"指向"目标方向"滑着钻"，摩阻大、托压严重、井眼质量差、机械钻速低。RSS的革命性在于——钻柱全程旋转的同时实现导向，既保持了旋转钻进的高机械钻速和良好井眼清洁，又能连续、精确地控制井眼轨迹。这就像"一边全速前进一边精准转向"，因此RSS被称为定向钻井的"皇冠明珠"。

导向控制的本质是什么？ 无论哪种RSS，导向的物理本质都是给钻头施加一个可控的侧向力或侧向倾角，使钻头在造斜方向上多切削一点，从而改变井眼延伸方向。控制系统要解决的核心问题是：在钻柱高速旋转（数十至上百转/分钟）、井下强振动、高温、传感信息有限的条件下，如何让这个侧向作用稳定地指向地面指令的目标方向、并达到指令的造斜强度。这就是"闭环控制"要完成的任务。

稳斜为什么单列为难题？ 稳斜（hold）指的是要求井眼保持当前井斜角和方位角不变、笔直延伸的工况（如水平段"贴着油层平推"）。表面看"不用转向"最简单，实则最难——因为地层本身有自然造斜或降斜的趋势，钻头受地层软硬变化产生的侧向力也在不断变化，系统必须持续施加微小的反向修正才能"稳得住"。稳斜考验的正是控制系统的精细化与抗扰能力。

2.2 执行机构三大技术路线

RSS按导向力产生方式分为三大类，其控制原理差异是理解闭环算法的前提：

（1）推靠式（Push-the-bit） 通过工具外壁的可伸缩翼肋（pad/rib）撑靠井壁，产生的反作用力推动钻头偏向对侧。又细分为： - 调制式/动态推靠：翼肋随钻柱旋转，在每转的特定相位（对应目标造斜方向的反方向）瞬时推出，靠液压阀高速调制，合成一个净侧向力。代表：SLB PowerDrive系列。控制难点在于旋转中翼肋伸出的相位精确同步。 - 静态推靠/近钻头不旋转套：导向翼肋所在的外套相对地层近似不旋转（geostationary），持续朝固定方向推靠。控制上更接近连续量控制。

（2）指向式（Point-the-bit） 通过内部偏置机构使钻头轴线相对工具轴线偏转一个小角度，让钻头"指向"目标方向。代表：Halliburton Geo-Pilot、Baker Hughes AutoTrak Curve（部分构型）。控制核心是维持偏置芯轴的空间指向恒定（相对大地不旋转），需要一套内部驱动使偏置方向在钻柱旋转时"反向补偿"以保持地理定向。

（3）混合式/复合式（Hybrid） 兼具推靠与指向特征，或采用近钻头独立导向短节，力图结合两者优势（推靠式造斜率高、指向式井眼质量好）。代表：部分新一代高造斜率系统。

控制视角的分类意义：推靠式本质是"离散相位调制+力控制"，对旋转相位测量与阀响应速度要求极高；指向式本质是"连续指向保持+角度控制"，对偏置机构的伺服定位精度要求极高。两条路线的控制算法架构因此显著不同。

2.3 发展脉络与成熟度评估

RSS导向控制技术的演进可划分为四个阶段：

第一阶段（起步期，1990年代）：RSS从概念走向商用，导向以地面指令+井下开环执行为主，工具面控制依赖简单的机械或液压逻辑，稳斜靠人工频繁下发指令修正，自动化程度低。

第二阶段（成长期，2000年代）：井下引入闭环工具面控制（内环闭环），造斜率控制精度提升，PID类控制算法成为主流。近钻头测量开始集成，为闭环提供反馈。

第三阶段（成熟期，2010年代）：井下闭环自动导向成为高端标配，系统可在井下自主完成"目标轨迹—实测—偏差—修正"的完整闭环，减少对地面高速下传的依赖。自适应控制、模型预测控制进入工程应用，稳斜自动化（auto-hold）实现，造斜能力向高狗腿度（curve一趟钻建曲率）突破。

第四阶段（智能化期，2020年代至今）：向自主导向决策演进，AI/机器学习用于地层趋势预测与轨迹优化，数字孪生实现实时轨迹仿真与控制参数寻优，与自动化钻机、地面自动决策系统集成，指向"自主钻井（autonomous drilling）"。

成熟度评估：国际三巨头的核心系统已处于第三阶段成熟、第四阶段快速推进；国产头部系统（璇玑等）已跨入第三阶段（井下闭环导向商业化），稳斜自动化与智能化正在攻关，整体成熟度落后国际先进水平约一个阶段。

2.4 国内外整体发展现状

国际：控制算法上，国际厂商普遍已实现井下嵌入式的先进控制（含预测与自适应成分），稳斜精度、造斜率范围、复杂地层适应性形成明显技术壁垒；同时依托庞大井例数据积累和数字化平台，正加速AI化与自主化。

国内：机械与工艺国产化成效显著，导向控制"能用、好用、稳定用"的进阶正在进行。头部系统已具备井下闭环导向能力并实现规模应用与海外作业，但稳斜自动控制的精度稳定性、复杂地层自适应能力、以及井下高温算力平台仍是主要短板。控制算法的工程鲁棒性与长时间可靠性是国产系统从"追赶"到"并跑"必须跨越的门槛。

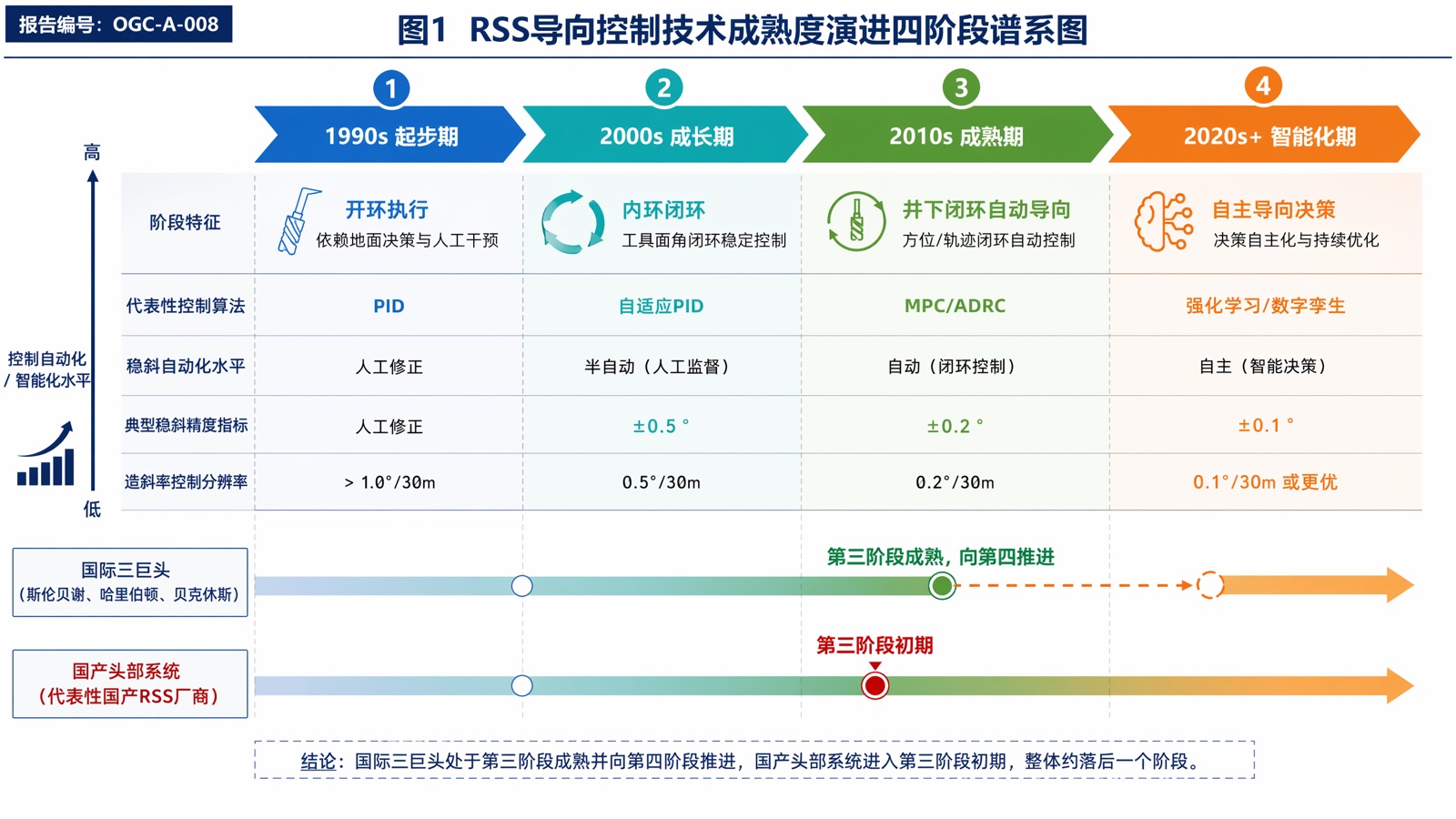

*图1：RSS导向控制技术成熟度演进四阶段谱系图*
