油田设备预测性维护与故障诊断研究
报告编号：OGC-A-009 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0 所属赛道：OG-C 物探测井与数字油田 · 数字油田与智能运维集群
执行摘要
预测性维护（Predictive Maintenance，PdM）与故障诊断（Prognostics and Health Management，PHM）正在成为油气行业从"数字化"迈向"智能化"的核心抓手。本报告以全球视野、全时间轴、多层次颗粒度，对油田关键设备（电潜泵、压缩机、透平、旋转机械、管道等）的预测性维护与故障诊断技术进行深度剖析，结论如下：
结论一：市场进入高速放量期，油气是最大且增速领先的垂直场景之一。 全球预测性维护市场规模在2024年处于约100亿至180亿美元区间（不同机构口径差异较大），主流预测复合增长率（CAGR）落在24%–35%区间，普遍预期在2030–2032年间迈过600亿至900亿美元门槛。油气行业因单台设备资产价值高、非计划停机损失巨大（海上平台单日停产损失可达数百万美元级）、作业环境恶劣，成为PdM渗透率提升最快的行业之一。
结论二：技术路线正从"数据驱动"单极，走向"机理+数据+数字孪生"三元融合。 纯数据驱动方法受制于油田故障样本稀缺、工况多变、标签匮乏三大痛点；物理信息神经网络（PINN）、数字孪生、混合建模成为突破泛化性与可解释性瓶颈的主攻方向。2024–2026年，工业大模型与生成式AI的引入，正在重构"故障诊断—根因分析—维修决策—知识问答"的全链条。
结论三：全球竞争呈"油服巨头+工业自动化龙头+AI新锐"三极格局，中国处于"应用领先、核心薄弱"的追赶态势。 贝克休斯（Bently Nevada System 1）、艾默生（AMS/Aspen Mtell）、斯伦贝谢（Agora/Delfi）、GE、西门子占据高端旋转机械监测与工业软件制高点；Augury、C3.ai、SparkCognition等AI新锐以SaaS模式快速切入；中国以中石油"梦想云"、容知日新、天泽智云为代表，在应用规模和场景落地上进展显著，但在高端传感器、工业软件内核、高精度机理模型上仍存"卡脖子"短板。
结论四：经济性已被反复验证，ROI是规模化的核心触发器。 典型案例显示，PdM可使非计划停机减少30%–50%、维护成本降低20%–40%、设备可用率提升10%–20%。壳牌全球PdM项目年节省成本达数亿美元量级。经济性拐点主要取决于设备价值密度、停机损失和数据基础三要素。
风险提示：数据质量与标签稀缺、投资回报证明难、防爆恶劣环境传感器可靠性、高端软硬件"卡脖子"、复合型人才短缺，是制约规模化的主要风险点。
行动建议：决策层应以"高价值旋转设备（ESP、压缩机、透平）"为切入点分阶段推进，优先在停机损失大、数据基础好的场景验证ROI；技术层应走"机理+数据"混合路线，同步布局工业大模型与数字孪生，并在国产传感器与边缘智能上提前卡位。
01 · 调研背景与目标
1.1 调研缘起与问题意识
油气行业是典型的资产密集型（Asset-Intensive）行业。一座大型油气田、一个海上平台或一条长输管道，其运行依赖成千上万台旋转与静止设备的连续可靠运转。长期以来，油田设备维护以"定期保养（预防性维护）+ 故障后抢修（反应式维护）"为主导模式，这一模式存在两难困境：维护过度则成本高企、拆检本身诱发新故障；维护不足则突发停机、安全与环境事故风险陡增。据行业普遍统计，非计划停机（Unplanned Downtime）造成的损失在工业领域每年高达数千亿美元，油气行业是重灾区——一次海上平台关键压缩机的非计划停产，日损失可达数百万美元。
与此同时，物联网传感、工业大数据、人工智能、数字孪生等使能技术的成熟，使得"在故障发生前预测并干预"从理念走向现实。预测性维护（PdM）与故障预测健康管理（PHM）由此成为全球油气巨头数字化转型的核心议题。对中国而言，"智能油气田""设备完整性管理""工业互联网+能源"等国家战略持续推进，油田设备的智能运维既是降本增效的现实需求，也是能源装备自主可控的战略要地。
在此背景下，本报告旨在系统厘清该领域的技术原理、市场格局、竞争态势与突破方向，为经纬智汇及其客户在技术选型、立项投资、战略布局上提供决策依据。
1.2 核心调研问题
本报告围绕以下核心问题展开：
- 油田设备预测性维护与故障诊断的技术体系如何演进？三大技术路线（机理/数据/混合）的原理、优劣与适用边界是什么？
- 全球与中国市场规模、增长趋势与竞争格局如何？主要玩家的技术路线与优劣势如何？
- 典型应用案例的量化收益与经济性拐点在哪里？
- 制约规模化的核心技术瓶颈是什么？未来3–5年的突破方向何在？
- 中国在该领域的国产化差距与追赶机遇如何？
1.3 调研范围界定
设备范围：以油气田上游及地面工程关键设备为主，涵盖举升设备（游梁式抽油机、电潜泵ESP、螺杆泵）、压缩机（离心式/往复式）、泵机组、燃气轮机/透平、电机、旋转机械核心部件（轴承、齿轮箱）、阀门、换热器、加热炉、管道与储罐，以及海上平台旋转设备、钻机绞车与顶驱等。
技术范围：状态监测、故障诊断、剩余寿命（RUL）预测、健康管理、数字孪生、边缘/云计算架构、工业AI与大模型应用。
地域范围：全球视野，重点对比北美、欧洲与中国。
时间范围：全时间轴，追溯技术演进历史，聚焦2024–2026年最新动态，前瞻未来3–5年趋势。
1.4 调研方法说明
本报告采用多源信息交叉验证方法，信息来源包括：国际市场研究机构报告（Grand View Research、MarketsandMarkets、Mordor Intelligence、IoT Analytics等）、国际标准组织文件（ISO、MIMOSA、API）、主要厂商官网与技术白皮书、学术论文（IEEE、Elsevier、arXiv关于PHM/RUL/故障诊断）、油服公司技术资料及中国石油石化行业公开资料与政策文件。分析采用定性与定量结合方式，以数据支撑观点、案例佐证结论，结论后置呈现。

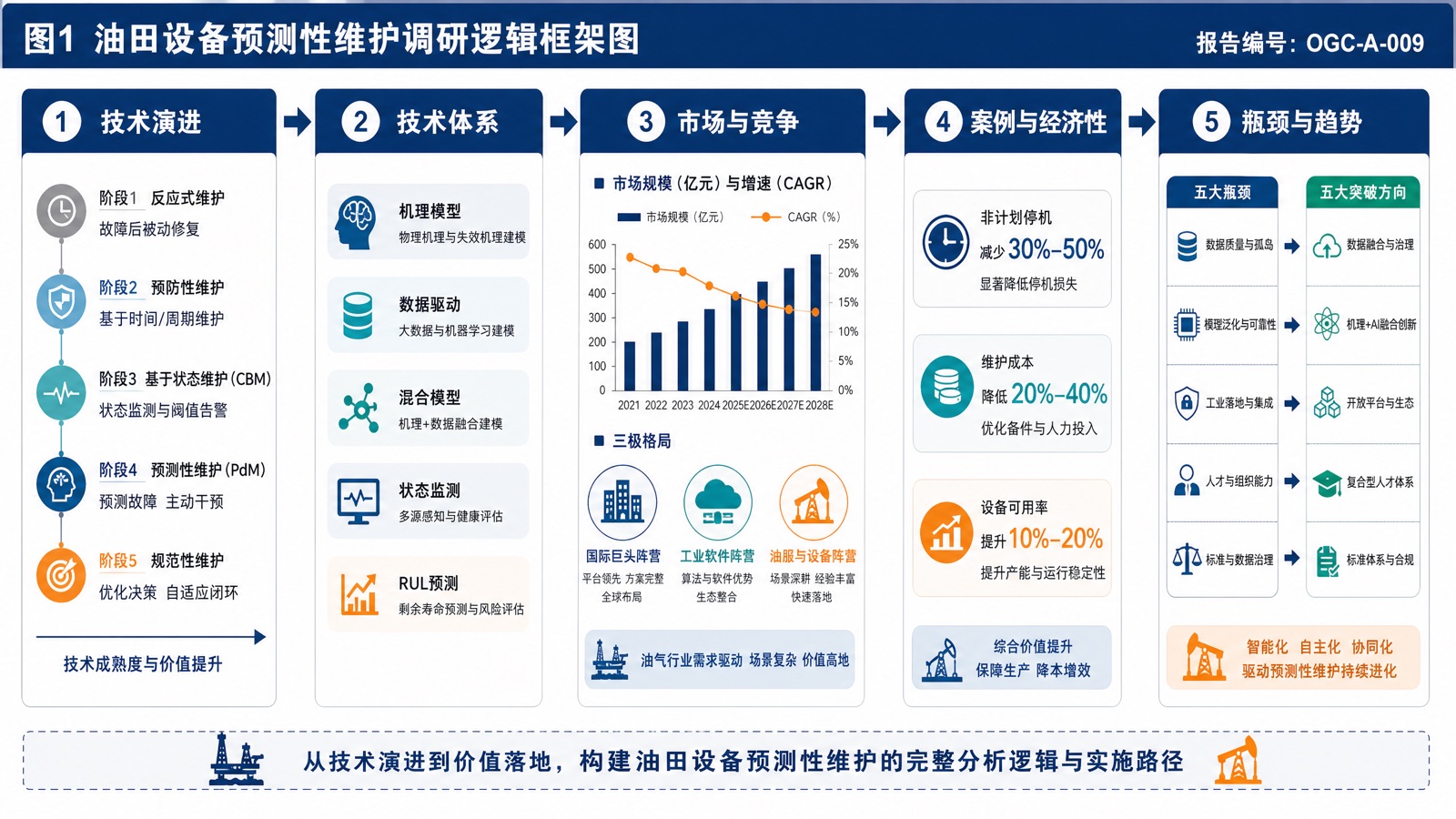

*图1：油田设备预测性维护调研逻辑框架图*
02 · 技术现状全景
2.1 技术定义与核心原理（白话版）
预测性维护（PdM） 的本质，是通过持续采集设备运行状态数据（振动、温度、压力、电流、油液等），运用算法判断设备"健康度"，在故障发生之前预测其发生的时间与位置，从而实现"该修才修、按需维护"。它与传统维护方式的根本区别可用一句话概括：反应式维护是"坏了再修"，预防性维护是"到点就修"，而预测性维护是"快坏了再修"。
故障诊断与健康管理（PHM） 是支撑PdM的技术内核，通常包含四个递进层次：状态监测（Monitoring，感知现在）→ 故障诊断（Diagnosis，判断哪里坏、为何坏）→ 故障预测（Prognosis，预测何时会坏，即剩余使用寿命RUL）→ 健康管理与决策（Management，给出维修行动建议）。
一个完整的PHM系统好比设备的"体检—诊断—预后—治疗方案"闭环：传感器是"听诊器与化验单"，特征提取算法是"读片子"，诊断模型是"确诊病因"，RUL预测是"判断还能撑多久"，维修决策是"开处方"。
2.2 技术演进脉络：从"坏了再修"到"未坏先知"
油田设备维护策略经历了清晰的五阶段演进，每一次跃迁都由技术使能与成本压力共同驱动：
| 阶段 | 维护模式 | 核心逻辑 | 决策依据 | 典型时期 | 主要局限 |
|---|---|---|---|---|---|
| 第一代 | 反应式维护（Reactive/Run-to-Failure） | 坏了再修 | 设备失效事件 | 20世纪中前期 | 突发停机、损失巨大、安全风险高 |
| 第二代 | 预防性维护（Preventive/Time-based） | 到点就修 | 固定时间/里程周期 | 20世纪70–90年代 | 维护过度或不足、拆检诱发故障 |
| 第三代 | 基于状态的维护（CBM/Condition-based） | 看状态修 | 实时状态阈值报警 | 2000年代 | 依赖阈值、只知"现在"不知"未来" |
| 第四代 | 预测性维护（Predictive/PdM） | 快坏了再修 | 数据模型预测RUL | 2010年代至今 | 数据与算法门槛高、样本稀缺 |
| 第五代 | 规范性维护（Prescriptive/RxM） | 修什么怎么修都告诉你 | AI给出最优行动方案 | 2020年代萌芽 | 需高度成熟的数字孪生与AI能力 |
当前，全球油气行业整体处于第三代（CBM）向第四代（PdM）过渡、头部企业向第五代（规范性维护）探索的阶段。规范性维护是当前公认的最高形态，它不仅预测故障，还结合运行优化、备件库存、生产计划，直接输出"何时停机、更换哪个部件、如何调整工况"的最优决策，这正是工业大模型与数字孪生技术试图攻克的前沿。
2.3 三大技术路线：机理、数据与混合
预测性维护与故障诊断的建模方法可归纳为三大路线，其原理、优劣与适用场景对比如下：
| 维度 | 物理模型驱动（Physics-based） | 数据驱动（Data-driven） | 混合模型（Hybrid/数字孪生） |
|---|---|---|---|
| 核心原理 | 基于失效机理、动力学方程建立退化模型 | 从历史数据中学习故障模式与退化规律 | 机理约束 + 数据学习，或以数字孪生为载体 |
| 数据需求 | 低（需机理知识） | 高（需大量故障样本与标签） | 中（机理弥补数据不足） |
| 可解释性 | 强（因果清晰） | 弱（黑箱） | 较强 |
| 泛化能力 | 强（跨工况可迁移） | 弱（依赖训练分布） | 强 |
| 建模成本 | 高（机理建模难） | 中（依赖数据工程） | 高（两者兼需） |
| 适用场景 | 机理清晰的设备（如轴承、齿轮） | 数据丰富、机理复杂的系统 | 高价值、高可靠性要求设备 |
| 典型代表 | 疲劳寿命模型、Paris裂纹扩展模型 | CNN/LSTM故障诊断、XGBoost预测 | 物理信息神经网络PINN、设备数字孪生 |
趋势判断：纯数据驱动路线在油田场景中遭遇"故障样本稀缺、工况多变、标签匮乏"三重瓶颈，单打独斗难以满足工业级泛化与可信要求。因此，"机理+数据"混合路线成为2024年以来的主流共识。物理信息神经网络（PINN）将物理方程作为约束嵌入神经网络损失函数，兼顾数据拟合与物理一致性；数字孪生则以高保真虚拟模型为载体，实现虚实映射与仿真预测，成为混合路线的集大成形态。
2.4 关键使能技术：状态监测手段
状态监测是PdM的数据源头，不同监测手段针对不同故障类型，油田现场通常多手段融合使用：
| 监测手段 | 监测对象 | 可诊断故障 | 适用设备 | 成熟度 |
|---|---|---|---|---|
| 振动分析 | 振动频谱/幅值 | 不平衡、不对中、轴承/齿轮损伤、松动 | 旋转机械（泵、压缩机、透平、电机） | 高（主力手段） |
| 油液分析（铁谱/光谱） | 磨损颗粒、油品理化指标 | 磨损、润滑失效、污染 | 齿轮箱、发动机、液压系统 | 高 |
| 红外热成像 | 温度分布 | 过热、电气故障、绝缘老化 | 电气设备、换热器、管道 | 高 |
| 电流特征分析（MCSA） | 电机电流频谱 | 转子断条、气隙偏心、轴承故障 | 电机、电潜泵 | 中高 |
| 声发射（AE） | 高频弹性波 | 裂纹萌生、泄漏、腐蚀 | 管道、储罐、承压设备 | 中 |
| 超声检测 | 超声信号 | 泄漏、局部放电、早期轴承故障 | 阀门、管道、电气 | 中 |
| 温度/压力/流量 | 工艺参数 | 工况异常、性能退化 | 全设备 | 高（基础） |
在油田现场，振动分析是旋转机械监测的绝对主力，而电潜泵（ESP）等井下设备则更多依赖电流特征分析（MCSA）与井下传感数据，因为井下高温高压环境难以直接安装常规振动传感器。多源异构数据融合是提升诊断准确率的关键，也是当前技术难点之一。
2.5 剩余使用寿命（RUL）预测方法演进
RUL预测是PHM皇冠上的明珠，其方法随AI技术发展快速迭代：
| 方法类别 | 代表算法 | 原理 | 优势 | 局限 |
|---|---|---|---|---|
| 统计模型 | 维纳过程、伽马过程、隐马尔可夫 | 基于退化随机过程建模 | 可解释、有置信区间 | 假设强、适应性弱 |
| 传统机器学习 | 随机森林、SVM、XGBoost | 特征工程+回归/分类 | 中等数据即可、较稳健 | 依赖人工特征、时序建模弱 |
| 深度学习 | CNN、LSTM、GRU | 自动特征提取、时序建模 | 端到端、精度高 | 需大量数据、黑箱 |
| 前沿深度学习 | Transformer、GNN、TCN | 注意力机制、图结构、时序卷积 | 长时依赖、关系建模强 | 计算量大、数据饥渴 |
| 物理信息方法 | PINN、机理融合网络 | 物理约束嵌入网络 | 泛化强、可解释、省数据 | 建模复杂 |
NASA的C-MAPSS涡扇发动机退化数据集是RUL算法验证的国际公认基准。近年学术界在该数据集上，基于Transformer与CNN-LSTM混合架构的方法不断刷新精度纪录，但从实验室基准到油田工业落地，仍存在数据质量、工况迁移、实时性等显著鸿沟。
2.6 数字孪生在设备健康管理中的作用
数字孪生（Digital Twin）是物理设备在虚拟空间的高保真动态映射，通过实时数据驱动虚拟模型与物理实体同步演化。在设备健康管理中，数字孪生发挥三重作用：一是虚实映射，实时反映设备当前健康状态；二是仿真预测，在虚拟空间推演不同工况下的退化趋势与故障演化；三是决策优化，测试维修方案与运行策略的效果而不影响实际生产。油气行业的数字孪生正从单设备级向产线级、油田级演进，但高保真机理建模难、算力成本高、数据同步实时性等仍是落地掣肘。
2.7 边缘计算与云边协同架构
油田现场具有防爆、无人值守、偏远、弱网四大特征，对PdM系统部署提出特殊要求。纯云端架构面临网络时延、带宽受限、数据安全等问题，因此"边缘智能+云端训练"的云边协同架构成为主流：边缘侧（现场防爆网关、智能传感器）完成数据采集、预处理、实时异常检测与轻量推理，保证毫秒级响应与断网自治；云端完成海量数据存储、模型训练与全局优化，再将优化后的模型下发边缘。这一架构在海上平台、偏远油区尤为关键。
2.8 工业大模型与生成式AI的前沿动态（2024–2026）
2024年以来，工业大模型（Industrial Foundation Model）与生成式AI正在为设备运维带来范式变革，主要体现在四个方向：一是运维知识问答，将设备手册、维修记录、专家经验构建为知识库，运维人员可自然语言交互获取诊断建议；二是故障根因分析，大模型综合多源信息推理故障链条与根本原因；三是维修决策生成，自动生成维修工单、备件清单与作业方案；四是多模态融合诊断，融合振动、图像、文本、时序等多模态数据提升诊断能力。中国厂商如容知日新推出了面向设备健康的行业大模型（PHMGPT类产品），标志着这一方向从概念走向产品化。但工业大模型仍面临领域知识准确性、幻觉控制、工业场景可信度等挑战。

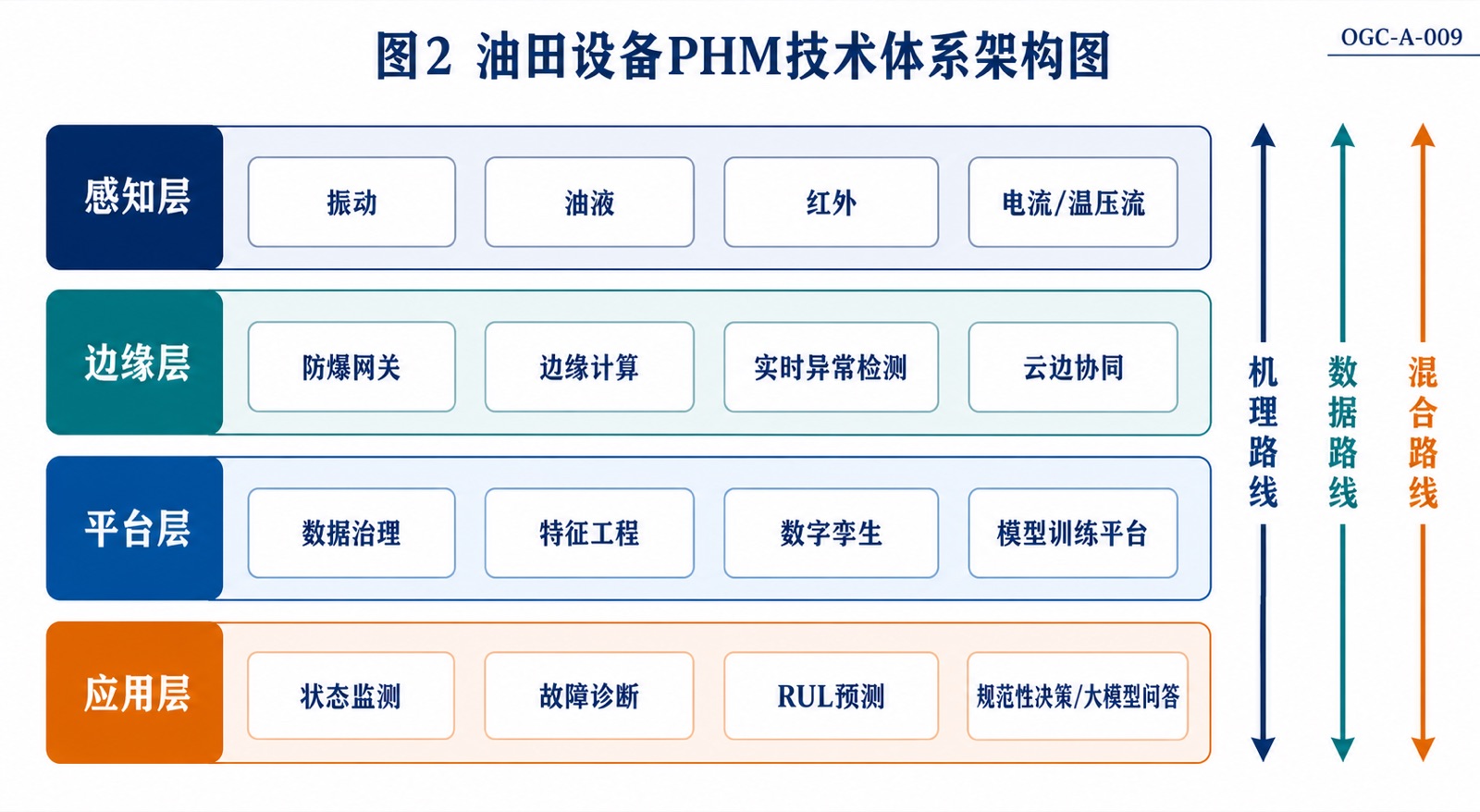

*图2：油田设备PHM技术体系架构图*
