阵列声波测井各向异性评价方法研究

报告编号：OGC-A-010　｜　赛道归属：物探测井与数字油田（OG-C）　｜　报告级别：A 级专题 编制单位：经纬智汇信息咨询有限公司（北京）　｜　用途：内部参考　｜　视角：全球对比 · 全时间轴 · 强决策导向

执行摘要

阵列声波测井各向异性评价，是当代油气勘探开发从"找到油气"迈向"高效开发油气"的一项关键地下感知技术。它以阵列化的偶极、单极、四极声源与多接收器阵列为硬件基础，通过采集穿过井周地层的纵波、横波、斯通利波与伪瑞利波，反演地层在不同方位、不同径向深度上的弹性差异，进而给出快慢横波分裂、快横波方位、各向异性强度等核心参数。这些参数不是孤立的测井曲线，而是直接连接地应力方向、水力压裂裂缝走向、井壁稳定性、页岩气/致密油甜点、以及全套岩石力学建模输入的"地下罗盘"。

从技术演进看，本领域走过了六十余年历程：1960 年代确立纵横波速度比的岩石物理意义，1980 年代偶极声源突破了软地层横波不可测的历史瓶颈，2006 年斯伦贝谢 Sonic Scanner 以宽频、实心结构、径向剖面三大创新重新定义了声波扫描平台，2010 年代随钻声波（LWD Sonic）把各向异性测量从电缆延伸到钻进过程，2020 年代机器学习与光纤分布式声波传感（DAS）正在重塑波形处理与解释范式。当前技术的核心矛盾集中在一处：如何在复杂井眼环境下，稳健地区分"地层固有各向异性"与"井周应力/裂缝诱导各向异性"——这既是解释精度的天花板，也是各家仪器与算法竞争的主战场。

竞争格局上，斯伦贝谢（SLB）、哈里伯顿（Halliburton）、贝克休斯（Baker Hughes）三家国际油服凭借声源换能器、宽频信号、频散反演算法与随钻高温电子的系统性积累，占据高端市场主导。中国方面，中国石油大学（北京）联合中油测井研制的 MPAL/MPAI 多极子阵列声波仪、中海油服 2009 年推出的 EXDT 正交偶极阵列声波仪，标志着国产电缆偶极声波仪器完成从 0 到 1 的突破；换能器、采集电路等硬件已基本国产化，但在随钻高温高压各向异性测量、宽频偶极换能器一致性、频散反演解释软件三个环节，仍与国际一流存在代差。

市场层面，全球电缆测井服务市场规模在按窄口径（纯测井作业）约 34 亿美元、按宽口径（含全套电缆服务）约 190 亿美元之间，声波与超声工具为其中稳健增长的细分；页岩油气、深层超深层、地热与 CCUS 井筒完整性评价共同构成需求引擎，中国是仅次于北美的第二大区域市场。

本报告的核心决策建议是一条"软件先行—硬件跟进—融合布局"的三段式路径：近期以频散判别与机器学习反演软件为突破口，快速缩小解释能力差距；中期集中攻关高温随钻声波与宽频偶极换能器硬件；远期布局光纤 DAS 与阵列声波的多物理量融合，抢占下一代井下感知制高点。详细论证与行动清单见文末结论部分。

一、引言：为什么"各向异性"值得一份专题报告

1.1 从"井是一维的"到"地层是三维各向异性的"

传统测井的默认假设是地层各向同性——声波在任意方向传播速度相同。但真实地层几乎处处违背这一假设：页岩的层理、砂泥岩的互层、构造挤压形成的定向裂缝、井周应力的方位性重新分布，都会让声波"往一个方向跑得快、往另一个方向跑得慢"。这种方向依赖的速度差异，就是地层各向异性（anisotropy）。

一旦承认地层是各向异性的，测井的信息维度就从"一维曲线"升级为"带方位与径向的三维弹性图像"。而阵列声波测井，正是把这种三维弹性信息从井筒中"读"出来的主力手段。它回答的问题极具工程价值：最大水平主应力朝哪个方向？水力压裂裂缝会沿什么方位延伸？这段井壁会不会坍塌？这套页岩到底"脆"不"脆"、值不值得压裂？

1.2 本报告的定位

本报告面向管理层与技术团队，以强决策导向、全球视野、全时间轴为基调，力求同时讲清三件事：现状（技术与市场当前的核心特征与痛点）、方向（技术突破点与商业机会）、决策（为立项、选型、投资提供依据）。研究颗粒度覆盖宏观（市场与格局）、中观（方法体系与厂商对标）、微观（物理机理与算法）三个层次。正文以分析与数据铺陈为主，结论后置。

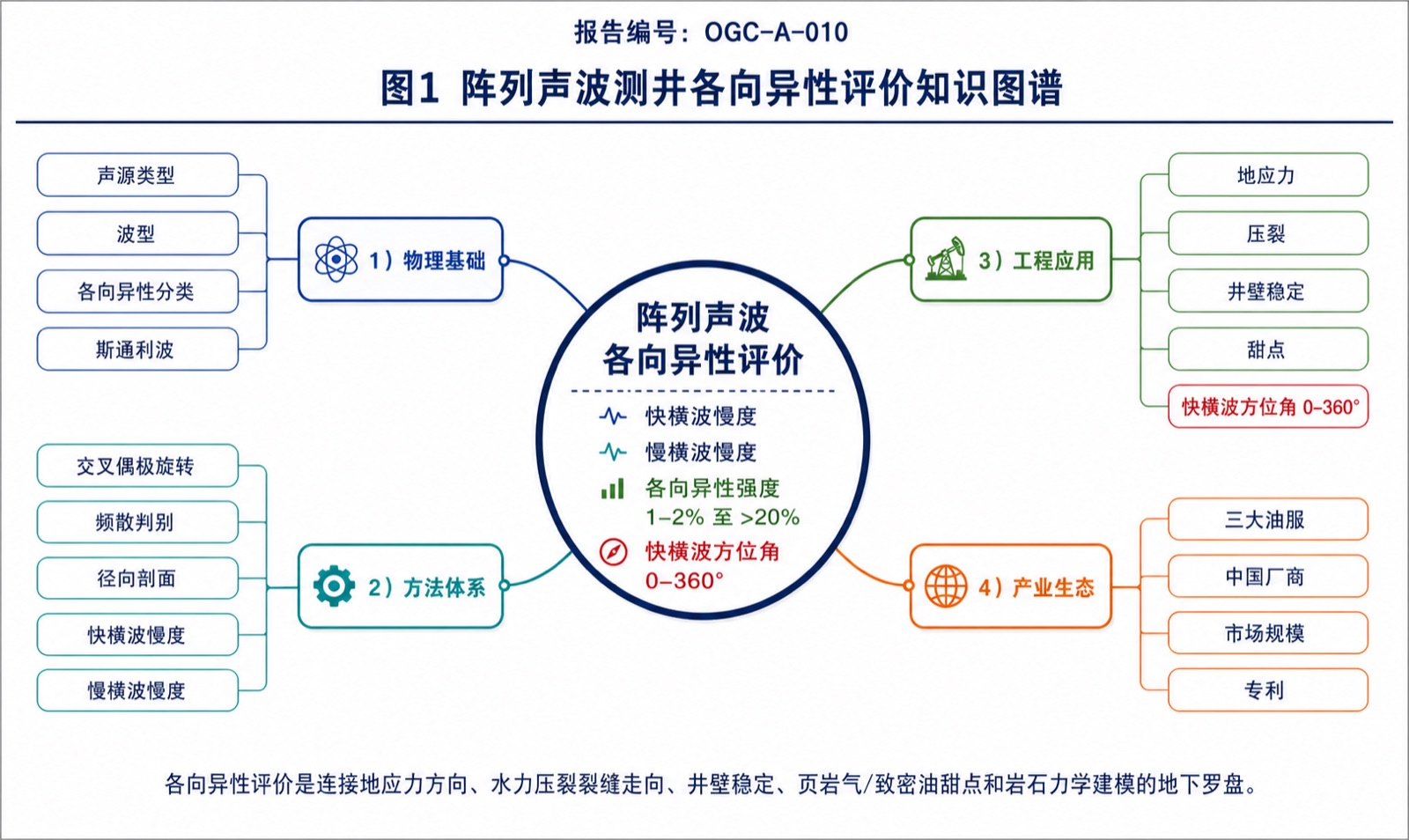

*图1 阵列声波测井各向异性评价知识图谱*

二、技术原理与演进（过去 → 现在 → 未来）

2.1 阵列声波测井的硬件与信号基础

阵列声波测井仪的核心是"一发多收 + 多极子声源"的结构。仪器下部为声源（发射器），中部为声隔离体，上部为多个接收器组成的接收阵列，各接收器沿井轴等间距排列，形成对同一波列的多点采样。多点采样是"阵列"二字的关键——它使慢度（slowness，即时差，单位 μs/ft）可以通过慢度-时间相关（STC）等阵列处理算法稳健提取，而非依赖单点到时拾取。

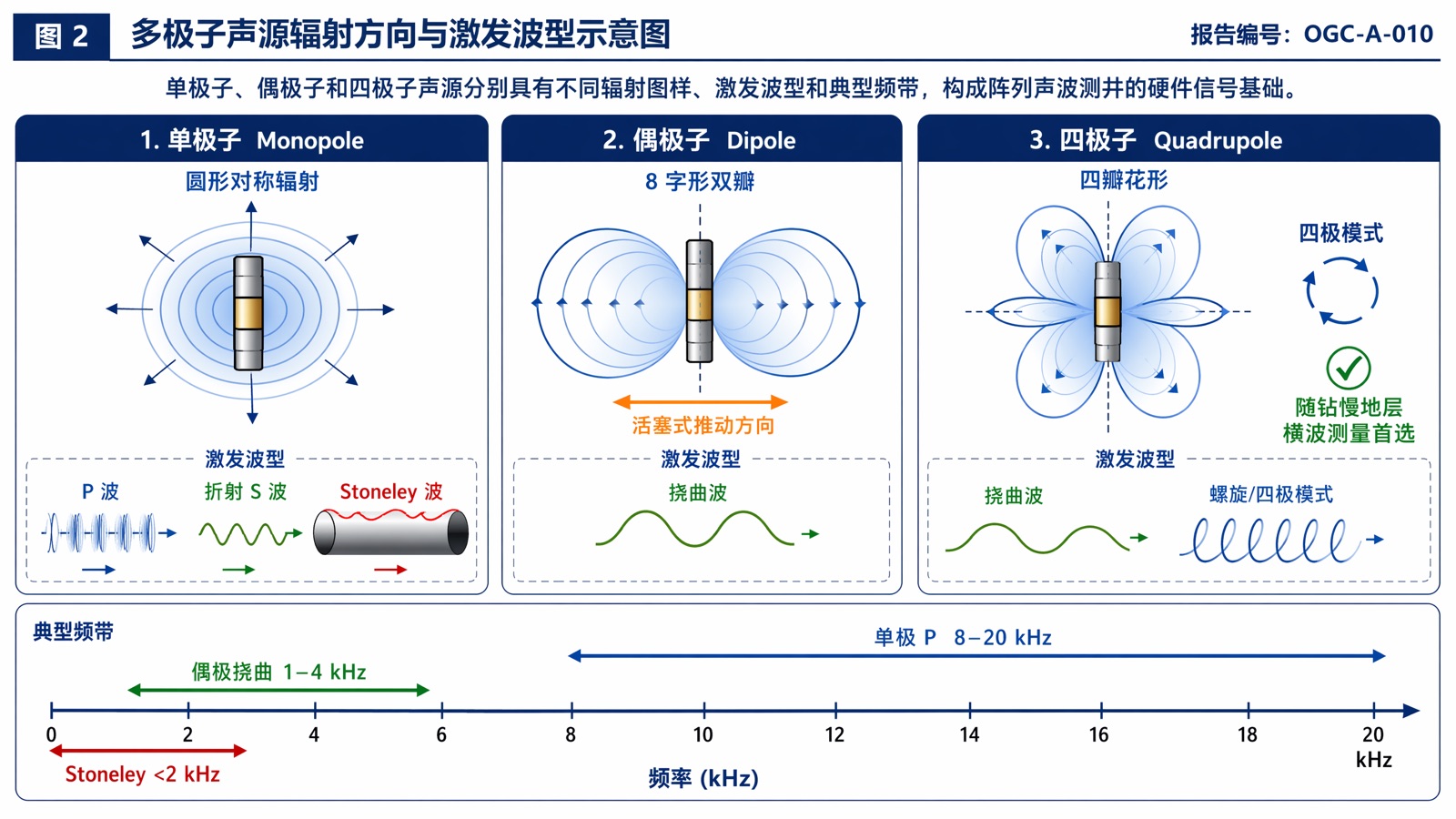

按声源激发方式，声波测井发展出三类多极子声源，各自激发不同的波型：

• 单极子（Monopole）声源：向井壁均匀辐射压缩波，主要用于测量纵波（P 波）慢度；在快地层（横波速度高于泥浆声速）中也可折射出横波。单极子还激发沿井壁-泥浆界面传播的斯通利波（Stoneley wave）与伪瑞利波（pseudo-Rayleigh wave）。
• 偶极子（Dipole）声源：像一个"活塞"推动井壁一侧，激发挠曲波（flexural wave），其低频渐近速度趋近于地层横波速度。偶极声源的历史性意义在于——它突破了软地层（横波速度低于泥浆声速）中横波无法用单极子折射测量的物理瓶颈，使全地层横波测量成为可能。
• 四极子（Quadrupole）声源：主要用于随钻声波（LWD），激发的四极模式受钻铤干扰小，在慢地层随钻横波测量中表现优异。

按方位配置，现代仪器普遍采用正交偶极（cross-dipole / orthogonal dipole）：两组相互垂直的偶极发射-接收系统，采集 XX、XY、YX、YY 四分量波形。正是这四分量数据，构成了方位各向异性评价的原始素材。

*图2 多极子声源辐射方向与激发波型示意图*

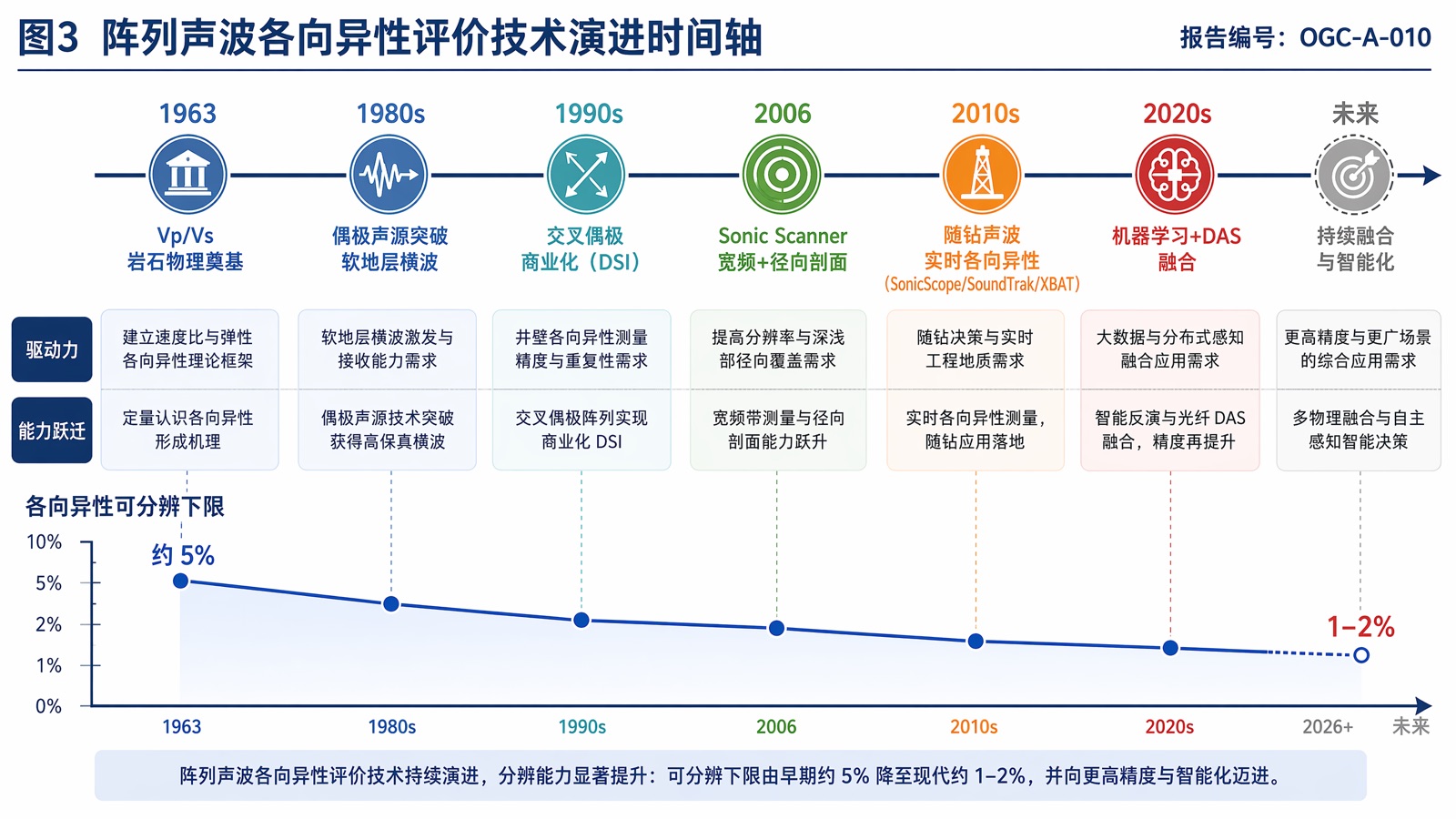

2.2 六十年技术演进脉络

阵列声波各向异性评价并非一蹴而就，而是硬件、算法、地质需求三条线索交织推进的结果。

第一阶段（1960s–1970s）：速度比的岩石物理奠基。 1963 年前后，业界确立了纵横波速度比 Vp/Vs 作为岩性与孔隙流体指示的岩石物理基础。这一时期声波测井以单发单收、单极子为主，只能测纵波时差，横波与各向异性尚无从谈起。

第二阶段（1980s）：偶极声源革命。 偶极换能器的成熟，使软地层横波测量成为现实，也第一次让"用声波测各向异性"具备了物理可能。交叉偶极概念随之提出——用两组正交偶极采集四分量，通过旋转分析提取快慢横波。

第三阶段（1990s）：交叉偶极商业化与各向异性方法成型。 到 1990 年代，几大国际油服均推出了具备横波及其各向异性测量能力的偶极声波仪，仪器结构大同小异：一个单极源加两对正交偶极发射器、多对接收器、开槽声波管体、发射-接收之间加声隔离体。Alford 旋转、四分量旋转等各向异性提取算法在这一时期确立并沿用至今。斯伦贝谢 DSI（Dipole Shear Sonic Imager，偶极横波成像仪）是这一代的代表。1993 年，DSI 在科学井中以旋转扫描方式产出快慢横波慢度曲线，是各向异性方法早期的标志性现场验证。

第四阶段（2006 年起）：声波扫描平台与宽频、径向剖面。 2006 年斯伦贝谢推出 Sonic Scanner（声波扫描平台），带来三项根本性变化：其一，实心（无开槽）工具管体，声学特性可预测、可完全表征；其二，"啁啾（chirp）"宽频信号，在 0–2 kHz 范围输出能量远高于传统低频与标准频率驱动，宽频带使频散波形可被定量分析；其三，多间距单极加正交偶极加径向测量，可探测井周近场与远场慢度，典型探测深度达井径的 2–3 倍。宽频与频散分析的引入，使区分内在各向异性与应力诱导各向异性第一次具备了可操作的判别工具。这一阶段，13 个接收站、轴向-方位-径向三维刻画成为高端电缆声波的技术标杆。

第五阶段（2010s）：随钻声波与实时各向异性。 随着水平井、大斜度井、页岩气规模开发，各向异性测量需求从电缆延伸到钻进过程。斯伦贝谢 SonicScope、贝克休斯 SoundTrak、哈里伯顿 XBAT 等随钻声波仪相继成熟，采用四极子模式解决随钻慢地层横波测量难题，慢地层横波时差可测至 540 μs/ft 量级，并与电缆声波结果高度吻合。随钻实时慢度为地质导向、井壁稳定实时决策提供了前所未有的时效性。

第六阶段（2020s 至今）：机器学习与光纤融合。 当前正在发生的范式转变有两条主线：一是机器学习/深度学习深度介入波形去噪、频散曲线自动提取、各向异性反演与自动解释，斯伦贝谢的 Delfi 平台已能"一键"输出纵横波慢度、偶极各向异性、VTI 弹性属性与声波分类；二是光纤分布式声波传感（DAS）作为准阵列声波手段快速崛起，在压裂微地震监测、井筒-储层动态监测中与常规阵列声波形成互补，深度学习则成为处理 DAS 海量数据的标配工具。

*图3 阵列声波各向异性评价技术演进时间轴*
