成像测井（电成像/声成像）裂缝识别研究

报告编号：OGC-A-011 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0

执行摘要

成像测井（Borehole Imaging Logging）是将井壁二维展开为高分辨率数字图像的测井技术，被誉为"看得见的测井"。它是当前裂缝、溶蚀孔洞、层理、地应力等复杂储层要素识别的唯一近井壁直接观测手段，在致密油气、页岩油气、缝洞型碳酸盐岩、火山岩及地热等"甜点"评价场景中不可替代。本报告从技术原理、裂缝识别方法、专利演进、全球竞争格局、应用案例、瓶颈与趋势六个维度系统梳理该领域，核心结论如下：

结论一：电成像与声成像形成互补格局，油基泥浆成像是"皇冠上的明珠"。 微电阻率电成像（如斯伦贝谢FMI）在水基泥浆中可达约5mm级分辨率、井眼覆盖率约80%，是裂缝定量解释的主力；声成像（超声波井壁成像）不受泥浆导电性限制、可实现全井眼360°覆盖，是油基泥浆和井眼几何评价的补充。两类技术真正的技术制高点是油基泥浆条件下的高质量微电阻率成像——斯伦贝谢2003年OBMI、2014年Quanta Geo的推出，标志着这一壁垒被国际巨头率先攻克，而国产装备在此仍存明显差距。

结论二：全球市场由斯伦贝谢、哈里伯顿、贝克休斯三巨头主导，中国国产装备已实现"从无到有、从有到用"。 三巨头凭借FMI、XRMI、STAR等成熟仪器占据全球高端成像测井服务的绝对主导地位。中国方面，中石油集团（EILog/CIFLog平台配套成像仪）、中海油服（COSL，璇玥ELIS成像系列）、中石化经纬（SINOLOG系列）已形成国产成像测井装备体系，在水基泥浆电成像与声成像上基本实现进口替代，但在油基泥浆成像、超高温高压（>200℃）、分辨率一致性与智能解释软件生态上仍需追赶。

结论三：AI自动裂缝识别是最确定的技术拐点，正从"辅助拾取"走向"智能解释"。 传统成像测井裂缝解释高度依赖专家人工拾取正弦曲线，效率低、主观性强、井间标准不统一。近5年基于卷积神经网络（CNN）、U-Net语义分割、目标检测的自动裂缝拾取方法在公开文献中的识别准确率已提升至约85%–95%区间，成为降本增效和标准化的关键突破口，但仍受制于标注训练数据稀缺与跨地区泛化能力不足。

结论四：随钻成像（LWD Imaging）是下一个规模化增长极。 随钻电阻率/伽马成像使裂缝与地质导向在钻进过程中实时完成，斯伦贝谢GeoVision/MicroScope、贝克休斯等已形成成熟产品线，中国正加速追赶。随钻成像的实时性瓶颈在于井下—地面数据传输带宽，与OGC-S-013（井下高速数据传输信道）高度关联。

关键数据亮点：全球测井服务市场规模2024年约为200亿美元量级，成像测井作为高端细分服务，测算年复合增长率约6%–10%，显著高于常规测井；2024年中国"深地塔科1井"电缆测井作业深度突破10910米，创全球电缆测井最深纪录，成像测井在超深井中的耐温耐压能力经受住极端验证。

风险提示：技术代差风险（油基成像与智能软件）、油气资本开支周期性波动风险、高端元器件（耐高温芯片/传感器）供应链风险、国产替代验证周期长的商业化风险。

行动建议（后置详见第07章）：建议以"油基泥浆成像国产化攻坚 + AI裂缝智能拾取软件自主化 + 随钻成像前瞻布局"为三阶段路径，优先在AI解释软件这一"轻资产、快见效"环节切入，中期突破油基成像硬件，长期卡位随钻成像。

01 · 调研背景与目标

1.1 调研缘起与问题意识

油气勘探开发的主战场正加速向"深、非、老、海"（深层超深层、非常规、老油田挖潜、海洋）转移，储层的复杂性、非均质性显著上升。在致密砂岩、页岩、缝洞型碳酸盐岩、火山岩等复杂储层中，裂缝既是油气储集空间，又是渗流通道，还是压裂改造和井壁稳定的关键控制因素。能否准确识别裂缝的存在、类型、产状（倾角/倾向）、密度与有效性，直接决定了储量评估精度、水平井轨迹优化、压裂设计与最终采收率。

在所有裂缝评价手段中，岩心观测最直接但取心成本高、纵向覆盖有限；地震和微地震尺度太大、只能刻画大尺度断裂；常规测井（自然伽马、电阻率、声波、双侧向等）只能间接、定性地指示裂缝，无法给出产状。成像测井是唯一能够在井壁尺度上"看见"单条裂缝、并定量给出其倾角与倾向的测井方法，因此成为复杂储层裂缝评价体系中不可替代的核心环节。

对经纬智汇而言，物探测井与数字油田（OG-C赛道）是公司差异化竞争的"制胜主战场"，而成像测井裂缝识别既涉及高端井下仪器（硬件卡脖子），又涉及AI智能解释（数字油田软件），是横跨"装备国产化"与"油气AI"两条主线的战略交汇点，具有高度的调研与内容价值。

1.2 核心调研问题

本报告围绕以下核心问题展开：

• 电成像与声成像的物理机理、技术边界与适用场景分别是什么？两者如何互补？
• 成像测井识别裂缝的核心技术方法有哪些？从人工解释到AI自动拾取的演进到了什么阶段？
• 成像测井技术的历史演进脉络与核心专利壁垒如何？国际巨头的技术护城河建立在哪里？
• 全球及中国的市场格局、竞争态势、国产化进展如何？国产装备与国际先进水平的差距在哪里？
• 技术瓶颈与突破方向是什么？未来3–5年的确定性趋势是什么？
• 对企业立项、技术选型、投资布局，应给出怎样的决策建议？

1.3 调研范围界定

• 技术范围：以电缆成像测井（电成像、声成像、光学成像）的裂缝识别为主体，延伸至随钻成像（LWD Imaging）；不展开纯地震/微地震裂缝预测（属OGC地震物探子赛道）。
• 地域范围：全球视野，重点对比北美（技术策源地）与中国（应用大国与追赶者）。
• 时间范围：技术演进追溯至20世纪60年代倾角测井起源，市场与专利动态聚焦2020–2026年。
• 颗粒度：宏观（全球市场趋势）+ 中观（竞争格局与产业链）+ 微观（仪器参数、算法、案例）三层结合。

1.4 调研方法说明

本报告采用多源信息交叉验证的研究方法，信息来源包括：三大油服公司官方技术文档与仪器手册、SPE/SPWLA等专业学会论文、中国知网核心期刊文献、高校与研究院所公开研究成果、行业市场研究报告及公开专利信息。数据均力求标注来源机构与年份，并对来源进行五级可信度评级（详见配套《参考文献汇总》）。定量数据与定性分析结合，以案例佐证结论。

02 · 技术现状全景

2.1 技术定义与核心原理（白话版）

成像测井的本质，是用密集排列的传感器阵列扫描井壁，将井壁圆柱面按方位"剥开摊平"成一张二维彩色图像。图像上的颜色代表某种物理量（电阻率或声波反射强度）的高低，地质体（裂缝、层理、孔洞）在图像上表现为特定形态的图案。由于井壁是圆柱面，一条穿过井眼的平面裂缝在展开图上会呈现为一条正弦曲线——正弦曲线的相位和振幅直接对应裂缝的倾向和倾角，这是成像测井定量识别裂缝产状的几何学基础。

成像测井主要分为三大技术族：

（1）电成像测井（微电阻率扫描成像） 通过极板上密集排列的纽扣状微电极（button electrode）向井壁注入电流，测量每个电极处的微电阻率变化，形成电阻率图像。裂缝中若充填导电流体（钻井液滤液、地层水）则表现为暗色（低阻）高导缝；若被方解石等充填则表现为亮色（高阻）高阻缝。电成像分辨率高（毫米级），是裂缝精细刻画的主力，但依赖泥浆导电性——在水基泥浆中效果最佳，传统电成像在不导电的油基泥浆中会失效。

（2）声成像测井（超声波井壁成像） 利用旋转的超声换能器向井壁发射超声脉冲并接收回波，通过回波的幅度（amplitude）和走时（transit time）成像。幅度图像反映井壁声阻抗差异（裂缝、孔洞处回波衰减），走时图像反映井眼几何形态（井径变化、井壁崩落）。声成像的最大优势是不受泥浆导电性限制、可用于油基泥浆，且实现井壁360°全覆盖，但分辨率相对电成像较低，且受井眼流体性质、井壁粗糙度影响。

（3）光学成像（井下电视/井壁摄像） 在清水或空气钻井、裸眼井中直接光学摄像，直观但适用条件苛刻（要求井眼流体透明），主要用于地热、水文、矿产等特殊场景，油气领域应用有限。

核心对比：可用一句话概括——电成像"看得清但挑泥浆"，声成像"不挑泥浆但看得糙"。二者的组合应用与油基泥浆电成像的突破，是整个技术演进的主线。

2.2 电成像与声成像技术原理对比

下表系统对比两大主流成像技术的核心特征：

2.3 发展脉络与成熟度评估

成像测井技术历经约六十年演进，可划分为四个阶段：

萌芽期（1960s–1970s）——从倾角测井起步。 最早的地层产状测量源于倾角测井仪（Dipmeter），通过3–4个极板测量电导率曲线并计算地层倾角，但只能给出稀疏的产状点，无法成图。1968年前后超声波井壁成像（Borehole Televiewer, BHTV）概念出现，为声成像奠基。

成像化突破期（1980s）——从曲线到图像。 1980年代，斯伦贝谢推出地层微扫描仪（FMS, Formation MicroScanner），首次将多电极阵列的电阻率测量转化为井壁图像，实现了从"点/线"到"面"的跨越，这是成像测井真正诞生的标志。此后极板数、电极数不断增加，覆盖率和分辨率持续提升。

全井眼与商业成熟期（1990s–2000s）——覆盖率竞赛与油基突破。 1990年代，全井眼地层微成像仪（FMI, Fullbore Formation MicroImager）问世，将井眼覆盖率提升至约80%，成为业界标杆并沿用至今。声成像方面超声成像仪（如UBI）成熟。2000年代最关键的突破是油基泥浆成像：斯伦贝谢2003年推出OBMI（Oil-Base MicroImager），首次实现油基泥浆条件下的微电阻率成像，攻克了长期壁垒。

高分辨率与智能化期（2010s–至今）——精细化与AI。 2014年斯伦贝谢推出Quanta Geo地层评价成像仪，大幅提升油基泥浆成像质量，接近水基成像水平。近年来，随钻成像普及、深度学习自动裂缝识别兴起、超高温高压仪器（应对深层超深层）研发成为主线。中国国产成像测井装备也在这一阶段实现从跟跑到并跑的跨越。

成熟度评估：从技术成熟度（TRL）看，水基电成像、常规声成像已完全成熟商业化（TRL 9）；油基泥浆高质量成像国际已成熟、国产处于研发验证阶段（国际TRL 9 / 国产TRL 6–7）；AI自动裂缝识别处于工程试用与规模推广的过渡阶段（TRL 6–8）；随钻高分辨率成像国际成熟、国产追赶（国际TRL 8–9 / 国产TRL 5–7）。

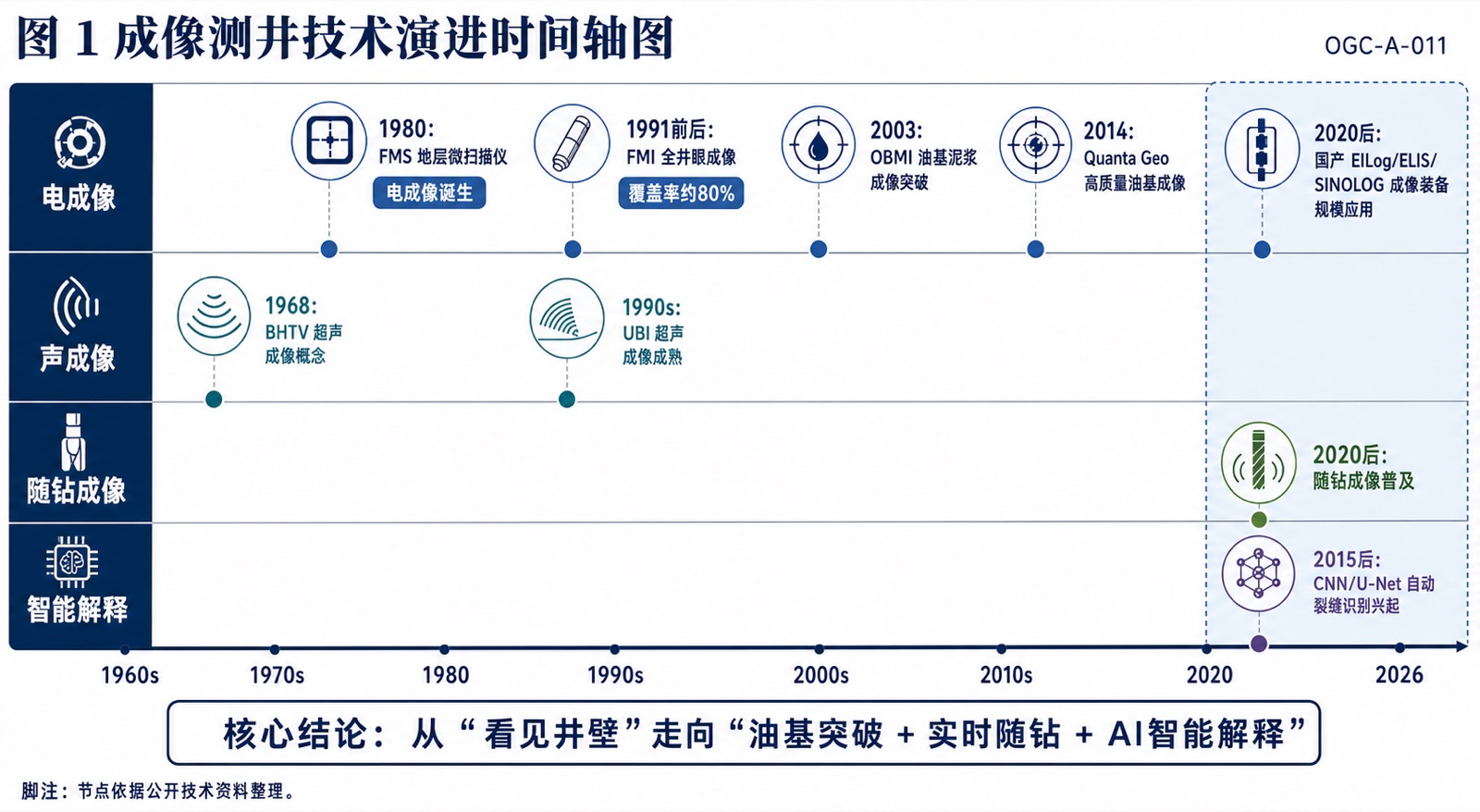

*图1 成像测井技术演进时间轴图*

2.4 国内外整体发展现状

国际现状：以斯伦贝谢、哈里伯顿、贝克休斯为代表的国际油服巨头，已形成覆盖水基/油基、电缆/随钻、电成像/声成像的完整成像测井产品矩阵，并配套成熟的解释软件（如斯伦贝谢Techlog、哈里伯顿DecisionSpace/Recall等）。技术竞争焦点已转向油基泥浆成像质量、超高温高压能力、随钻实时成像、AI智能解释。

国内现状：中国成像测井经历了"引进—消化—自主"的路径。中石油集团东方物探/测井公司形成EILog成像测井系统与CIFLog处理解释平台；中海油服（COSL）自主研发璇玥ELIS成像测井系列，并推动海上作业国产化替代；中石化经纬（原胜利测井等整合）形成SINOLOG系列成像仪。国产装备在水基电成像、声成像上已可满足大部分陆上常规作业需求，实现主流场景进口替代；但在油基泥浆成像、极端高温高压、分辨率与图像质量一致性、智能解释软件生态等方面，与国际先进水平仍存在代差。
