时移地震（4D）油藏动态监测应用研究

报告编号：OGC-A-021 出品方：北京经纬智汇信息咨询有限公司 报告日期：2026年7月 保密级别：内部参考 版本：V1.0 赛道归属：物探测井与数字油田 · 储层地球物理监测

执行摘要

时移地震（Time-lapse Seismic，业界通称 4D 地震）是在同一油藏区域、于开发不同时间点重复采集三维地震数据，通过对比不同"时间快照"之间的地震响应差异，反演油藏内流体流动、压力变化与驱替前缘推进的一项动态监测技术。它是唯一能够在井间尺度上"看见"油藏内部流体运动的地球物理手段，构成了数字油田、闭环油藏管理与 CCUS 封存监测的核心底层技术之一。

本报告基于全球视野，对 4D 地震的物理原理、可重复性核心技术、采集—处理—解释全链条、竞争格局、典型案例、专利布局、前沿动态与技术经济性进行了系统调研，核心发现如下：

• 技术本质已成熟，价值已被反复验证。4D 地震经过近三十年发展，在北海、巴西盐下、西非深水等大型海上油田已成为标准作业。典型项目通过 4D 指导加密井与调整注采，采收率提升幅度普遍在 2～8 个百分点，单个成熟油田因避免无效井、优化注采带来的经济效益可达监测投入的 8～10 倍以上，投资回报逻辑清晰。

• 技术竞争的焦点已从"能不能做"转向"重复性有多高、成本有多低、定量化有多准"。归一化均方根（NRMS）是衡量 4D 数据质量的核心指标，海上永久监测系统（PRM）可实现 NRMS 低至 5%～15%，而早期陆上时移常高达 40% 以上，可重复性差距直接决定了能否探测到微弱的储层变化信号。

• 采集路线呈现"拖缆—海底节点（OBN/OBC）—永久监测（PRM）—井中光纤（DAS-VSP）"的多层次分化。OBN 凭借高重复性与灵活性成为增长最快的细分市场（年复合增长率约 13%～14%）；PRM 面向超高价值大油田提供极致重复性；DAS 光纤则以低边际成本重塑陆上与井中时移的经济性。

• 全球竞争格局经历深度整合，中国在硬件端已实现关键突破。国际端，TGS 并购 Magseis Fairfield 与 PGS 后以约 13.2 亿美元年营收登顶物探服务业；Viridien（原 CGG）、Shearwater 等各据一方。中国端，东方物探（BGP）的 OBN 节点装备与作业能力已居全球前列（节点保有量与作业份额领先），中海油服（COSL）自主研发的"海脉"国产 OBN 系统实现规模化应用，但在 4D 定量解释软件、永久监测长期可靠性、岩石物理建模等软实力与高端环节仍与国际一流存在代差。

• CCUS 长期封存监测与 AI 定量解释是未来十年最强增长驱动。碳封存对"泄漏可探测、储量可核查"的监管刚需，正把 4D 地震从"增产工具"扩展为"合规基础设施"；机器学习在 4D 处理去噪、压力—饱和度分离、自动历史拟合中的渗透，则有望突破定量化精度与人力成本瓶颈。

核心建议：对中国油气与油服企业而言，4D 地震是一个"硬件已追平、软件待补课、场景正扩张"的战略窗口。建议近期以 OBN + DAS 低成本组合切入高价值老油田二次开发与 CCUS 示范监测，中期集中攻关 4D 定量解释软件与岩石物理建模自主平台，长期布局"4D + 油藏数模 + AI"的闭环油藏管理一体化能力，抢占碳封存监测这一新兴合规市场。

01 · 调研背景与目标

1.1 调研缘起

全球油气开发正整体迈入"存量精细化"阶段。一方面，大量主力油田进入高含水、高采出程度的中后期，"井间剩余油在哪、注入水/气往哪走、哪些区域被无效驱替"成为决定二次开发成败的关键问题；另一方面，全球主力油藏日益向深层、深水、非常规与复杂碳酸盐岩转移，单井成本高企，任何一口无效井或一次错误的注采调整都意味着巨大的经济损失。传统的"以井点资料推测井间油藏状态"的方式，在井间广大区域始终是"盲区"。

时移地震正是为填补这一"井间动态盲区"而生。它把地震勘探从一次性的"静态构造成像"，升级为可重复的"动态过程监测"，使油藏工程师第一次能够在井间尺度上直接观测流体运动。与此同时，"双碳"目标下 CCUS 规模化推进，对注入 CO₂ 的运移监测与封存安全核查提出了强制性的技术需求，为 4D 地震打开了传统油气增产之外的全新应用空间。

对以深度技术调研为核心业务的经纬智汇而言，厘清 4D 地震的技术真相、竞争格局与中国机会，既是数字油田赛道布局的必要环节，也可为下游油气企业的技术选型、装备立项与投资决策提供支撑。

1.2 核心调研问题

本报告围绕以下关键问题展开：

• 4D 地震"看见"流体变化的物理本质是什么？其能力边界与失效条件在哪里？
• 决定 4D 成败的"可重复性"由什么决定？采集—处理—解释各环节的关键技术是什么？
• 拖缆、OBN、PRM、DAS 四条技术路线各自的适用场景、成本与性能如何权衡？
• 全球厂商与服务商竞争格局如何？中国在硬件与软件上的真实差距有多大？
• 4D 地震的经济账怎么算？什么条件下值得投、什么条件下不值得？
• 未来 5～10 年，哪些前沿技术（DAS、AI、CCUS 监测）会重塑这一领域？中国企业的机会与行动路径是什么？

1.3 调研范围界定

• 技术范围：以地面/海底时移三维地震为主体，延伸覆盖井中时移（4D VSP、DAS-VSP）、永久油藏监测（PRM/LoFS）及连续主动源监测等相关技术；不展开纯井筒测井类监测。
• 应用范围：常规注水/注气开发监测、稠油热采（SAGD/蒸汽驱）监测、CCUS/CO₂ 驱与封存监测，兼及非常规油气的探索性应用。
• 地域范围：全球视野，重点覆盖北海、巴西、西非、北美、中东等主力应用区，并系统对比中国现状与国产化进展。
• 时间范围：追溯 1980s 概念萌芽至 2020s 最新动态，并展望未来 5～10 年趋势。

1.4 调研方法说明

本报告采用多源交叉验证的研究方法，综合权威行业机构报告、SEG/EAGE 等专业学会技术论文、国际油服公司技术白皮书与公开案例、学术期刊文献、行业市场数据库及企业公开披露信息，经结构化拆解与横向比对后形成。数据与结论力求定性与定量结合，以案例佐证判断。报告采用"结论后置"结构：先系统铺陈原理、现状、数据与竞争分析，最后集中给出结论与决策建议。

02 · 技术现状全景

2.1 什么是 4D 地震：从静态成像到动态监测

三维（3D）地震勘探给出的是油藏在某一时刻的"静态照片"，刻画构造、断层与储层分布。4D 地震则是把"照片"变成"延时摄影"：在开发的不同阶段（如开发前作为基线 baseline，注水/注气若干年后作为监测 monitor）对同一区块重复采集 3D 数据，再把两次（或多次）数据相减。若油藏内部没有任何变化，理想情况下两次数据完全相同、相减为零；而实际生产中，流体被采出、注入流体推进、孔隙压力升降，都会改变岩石的弹性属性，从而在"差异数据体"上留下可识别的印记。这个"第四维"就是时间。

由此，4D 地震的核心价值可概括为一句话：在井与井之间广阔的盲区里，直接观测流体到底去了哪里、油还剩在哪里。这是任何单井测井、试井或生产测井都无法企及的空间覆盖能力。

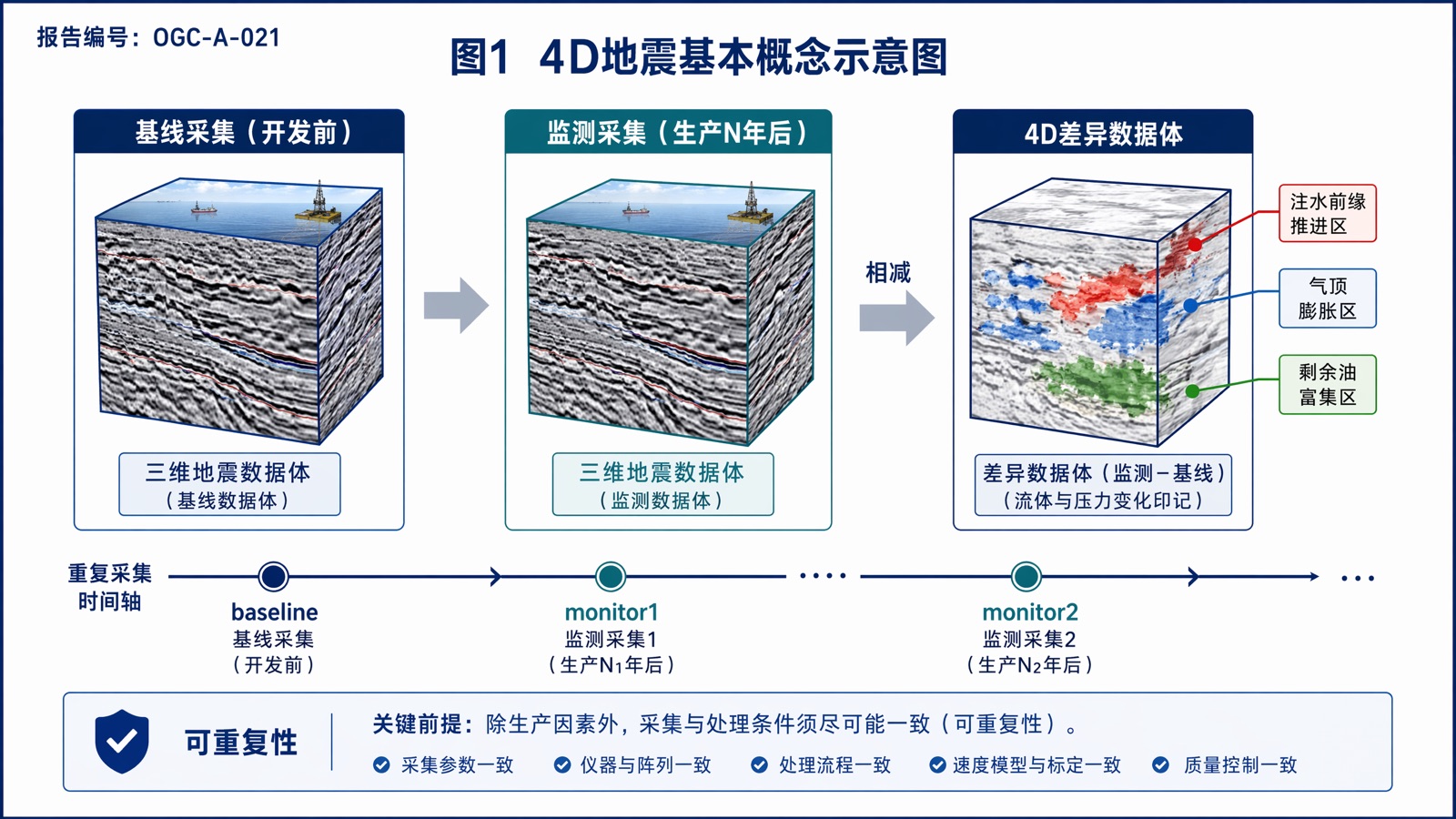

*图1 4D地震基本概念示意图*

2.2 物理本质：岩石物理是 4D 的地基

4D 地震能否成立，根本上取决于一个问题：油藏中的流体/压力变化，是否足以引起地震尺度上可探测的弹性属性变化？ 回答这个问题的学科是岩石物理（Rock Physics），其理论基石是 Gassmann 流体替换方程。

其基本逻辑是：岩石的地震响应由"岩石骨架"和"孔隙流体"共同决定。当孔隙中的流体发生改变（如油被水替换、油中脱出气体、CO₂ 注入），岩石的体积模量与密度随之改变，进而改变纵波速度（Vp）、横波速度（Vs）与声阻抗，最终体现为地震波振幅、走时（time-shift）与阻抗的变化。影响 4D 信号的三类主要油藏变化及其地震表征如下表所示。

这里隐含着 4D 技术的能力边界与"可行性研究（feasibility study）"的必要性：并非所有油藏都适合做 4D。若储层太薄、孔隙度太低、油水弹性对比太小，或上覆层屏蔽严重，流体变化引起的地震响应可能低于噪声水平而无法探测。因此，一个规范的 4D 项目必须在采集前做岩石物理可行性论证，用测井与岩心数据正演模拟"预期的 4D 信号有多大、噪声容许多少"，据此判断项目是否值得投入。这是决定 4D 成败的第一道关口，也是国内不少项目"上了才发现看不见"的教训根源。

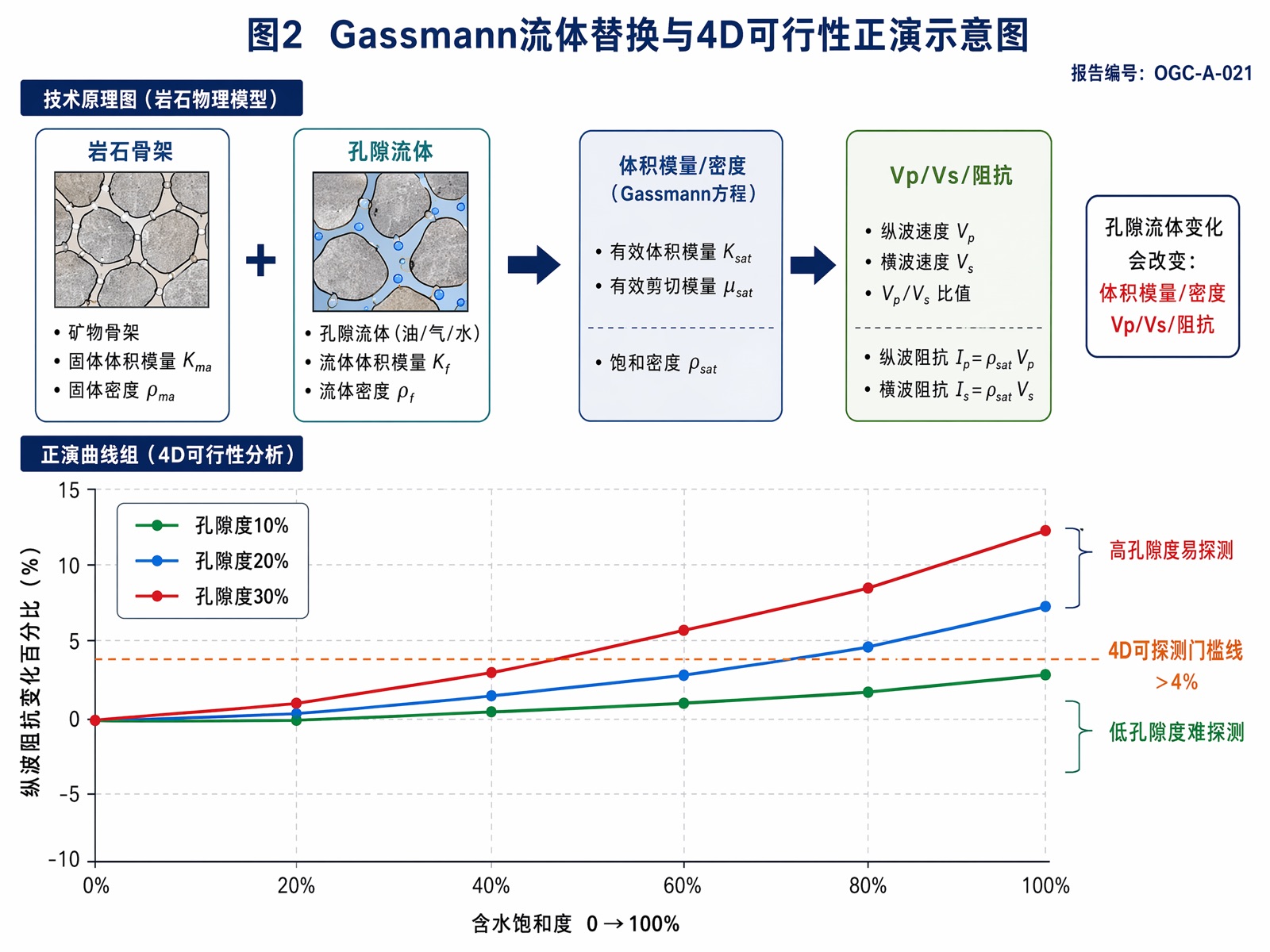

*图2 Gassmann流体替换与4D可行性正演示意图*

2.3 核心命门：可重复性（Repeatability）

如果说岩石物理决定"信号有多大"，那么可重复性决定"噪声有多大"。4D 的信号是两次采集之差，任何与油藏无关的采集/处理差异（震源位置偏移、检波器不在原位、近地表变化、海况潮汐、噪声环境不同）都会在差异体上产生"假 4D 信号"，淹没真实的储层变化。因此4D 的本质是一场"信噪比战争"，而可重复性就是压制噪声的关键。

业界用归一化均方根（NRMS，Normalized Root-Mean-Square）作为量化可重复性的核心指标。NRMS 在理想完全重复时为 0%，完全不相关时为 141%（√2）。NRMS 越低，代表两次采集越一致，能探测的储层变化越微弱。不同采集方式的典型 NRMS 水平差异巨大：

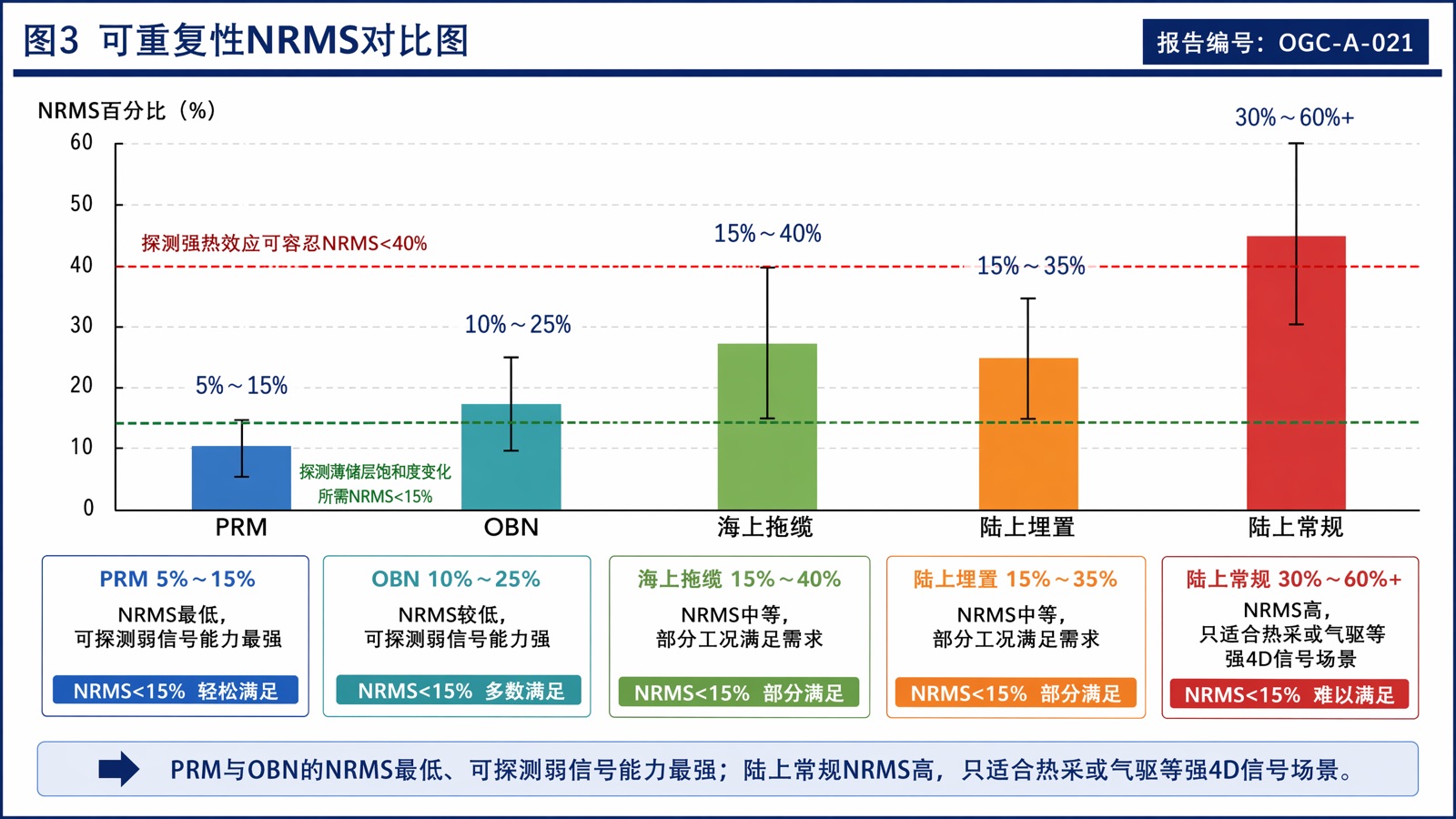

*图3 可重复性NRMS对比图*

陆上 4D 远比海上困难，这是理解全球 4D 应用地理分布的关键。海上环境相对稳定、震源与接收可精确定位、近地表（海水）性质均一；而陆上近地表随季节、含水、耕作、地表建设剧烈变化，震源耦合与检波器点位难以精确复现，导致 NRMS 天然偏高。这也解释了为何 4D 商业化最成熟的战场是北海、巴西、西非等海上油田，而陆上 4D 主要成功于蒸汽热采、气驱等"4D 信号极强、足以压过高噪声"的场景。

--- ### 2.4 发展脉络与成熟度评估

4D 地震的技术演进大致经历四个阶段：

萌芽与验证期（1980s—1990s）。时移地震的概念源于对热采过程地震响应变化的观察。1980 年代，学者在稠油热采实验中发现蒸汽注入引起显著地震异常，验证了"生产过程改变地震响应"这一基本事实。1990 年代，随着海上 3D 地震普及与数据品质提升，北海等地开始出现首批真正意义上的商业 4D 试验，Gullfaks、Draugen 等油田成为早期标杆，证明 4D 可用于追踪注水前缘与气体运移。

商业化与永久监测兴起期（2000s）。进入 21 世纪，4D 从"试验"走向"标准作业"，海上大型油田开始把 4D 纳入常规油藏管理流程。这一阶段最重要的进展是永久油藏监测（PRM）的出现：在海底铺设永久性检波器/光缆阵列，实现随时"按需重复"采集，把可重复性推向极致。Valhall、Ekofisk 等油田部署的海底永久系统（LoFS，Life of Field Seismic）成为标志性工程。

定量化与光纤引入期（2010s）。4D 的重心从"定性看前缘"升级为"定量算饱和度与压力"。压力—饱和度分离、4D 叠前反演、4D 辅助历史拟合等定量方法走向成熟，4D 开始真正嵌入油藏数值模拟的闭环。与此同时，分布式光纤声波传感（DAS） 技术引入井中时移（4D VSP），以光纤替代传统检波器，大幅降低井中重复采集成本。

碳监测驱动与 AI 融合期（2020s 至今）。CCUS 规模化推动 4D 进入碳封存监测新场景，Sleipner、Quest 等封存项目将 4D 作为核查 CO₂ 羽流运移的核心手段。海底节点（OBN）技术成熟并快速普及，成为兼顾重复性与灵活性的主流海上方案。机器学习/深度学习开始渗透 4D 去噪、匹配、反演与自动解释的各个环节。

综合判断，4D 地震在海上应用已高度成熟（技术成熟度 TRL 9），在陆上强信号场景（热采/气驱）成熟（TRL 8～9），在陆上弱信号常规油藏与定量化精细解释方面仍处于持续攻关（TRL 6～7），在 CCUS 长期封存监测与 AI 定量解释方面正处于快速成熟通道（TRL 5～7）。

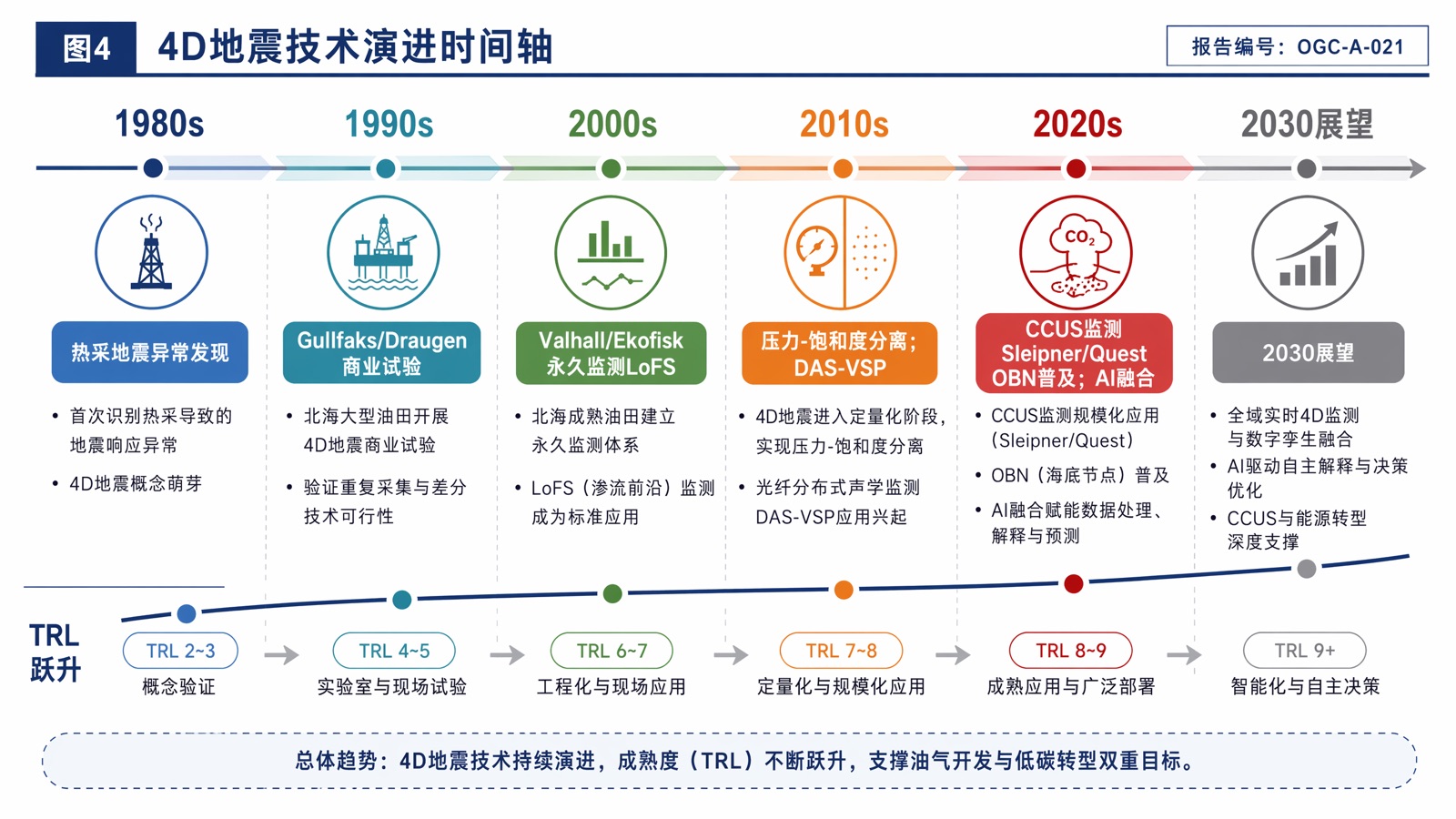

*图4 4D地震技术演进时间轴*

2.5 国内外整体发展现状

国际：4D 已是海上油藏管理的"标准装备"。据行业统计，全球已实施的 4D 地震项目数以百计，Equinor、Shell、BP、Petrobras、TotalEnergies 等国际石油公司均建立了成体系的 4D 油藏管理流程，部分公司要求所有大型海上油田在开发方案中默认纳入 4D 监测规划。挪威大陆架、巴西盐下、西非深水是全球 4D 应用密度最高的区域。

中国：中国的 4D 地震整体处于"硬件快速追赶、软件与方法待补、应用点状突破"的阶段。海上方面，中海油在渤海、南海部分油田开展了 4D 与 OBN 时移监测，中海油服（COSL）自主"海脉"OBN 系统实现装备突破；陆上方面，各油田在稠油热采（如辽河 SAGD）、CCUS 示范（如胜利、吉林）中开展了时移监测探索。东方物探（BGP）在 OBN 采集装备与作业能力上已具备全球竞争力。但整体而言，中国在 4D 定量解释软件、岩石物理精细建模、永久监测长期可靠性、4D 与油藏数模一体化闭环等"软实力"环节，与国际一流仍存在明显代差。

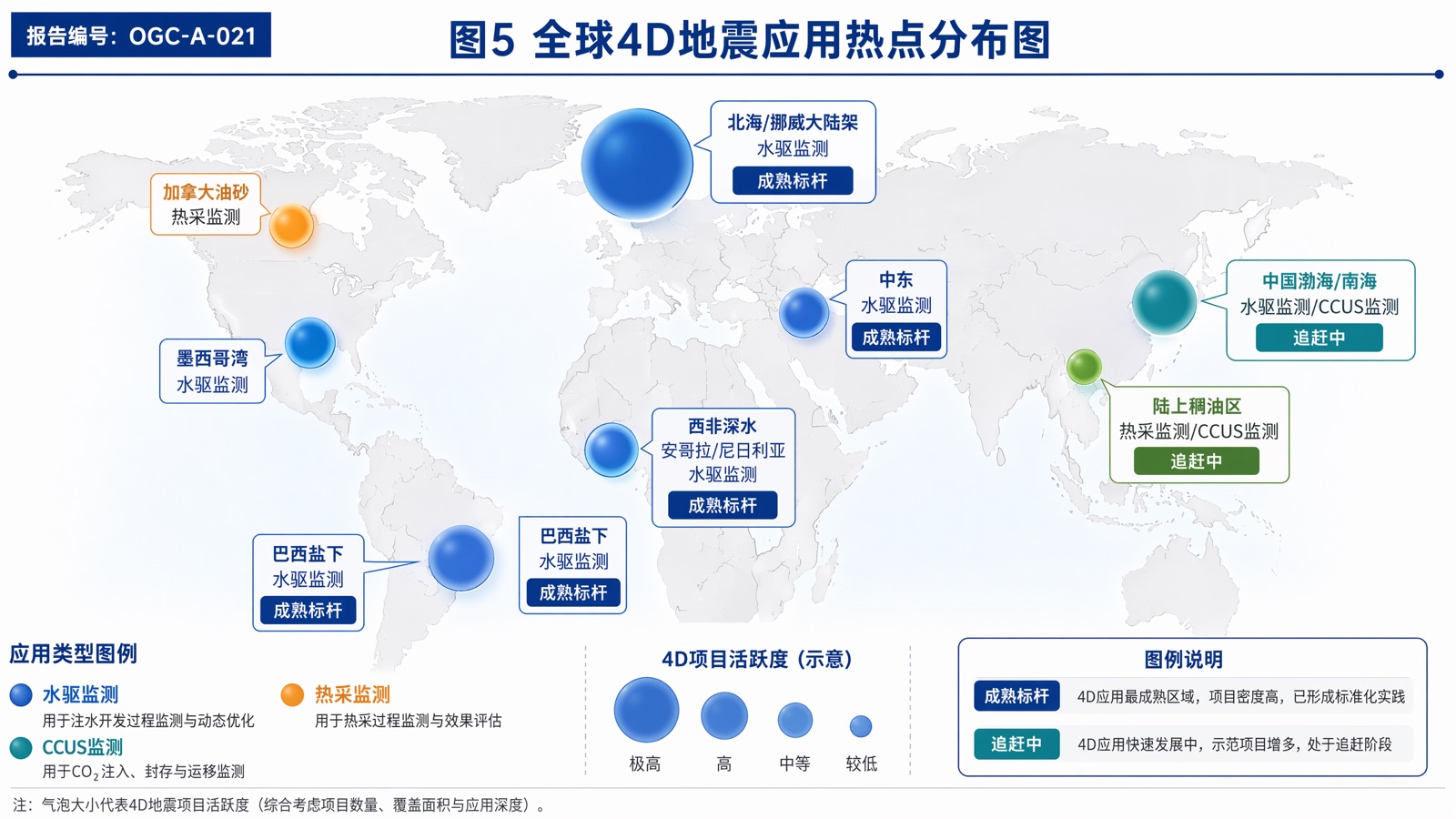

*图5 全球4D地震应用热点分布图*

--- ## 03 · 市场格局与竞争分析

3.1 市场规模与增长趋势

4D 地震并非一个独立计价的封闭市场，而是嵌入在海洋地震采集、油藏监测服务、物探装备与解释软件等多个市场之中。从相关细分市场判断其规模与增长：

• 海洋地震采集市场是 4D 的主战场。全球海洋地震采集市场规模约在数十亿美元量级，经历 2015—2020 年油价低谷的深度收缩后，随着 2021 年以来油价回升与海上勘探开发回暖而复苏。
• 海底节点（OBN） 是其中增长最快的细分。得益于其在成像质量与 4D 重复性上的优势，OBN 市场保持约 13%～14% 的年复合增长率，成为拉动整个海洋地震市场的核心引擎，也是 4D 监测采集量增长的主要来源。
• 永久油藏监测（PRM） 属高价值、低数量的利基市场，单个项目投资巨大（可达数千万至上亿美元级），主要面向少数超高价值大油田。
• CCUS 监测市场是新兴增量。随着全球碳封存项目从示范走向规模化，以 4D 地震为核心的封存监测（MMV，测量—监测—核查）需求快速上升，被普遍视为未来十年 4D 应用最强的增量驱动之一。

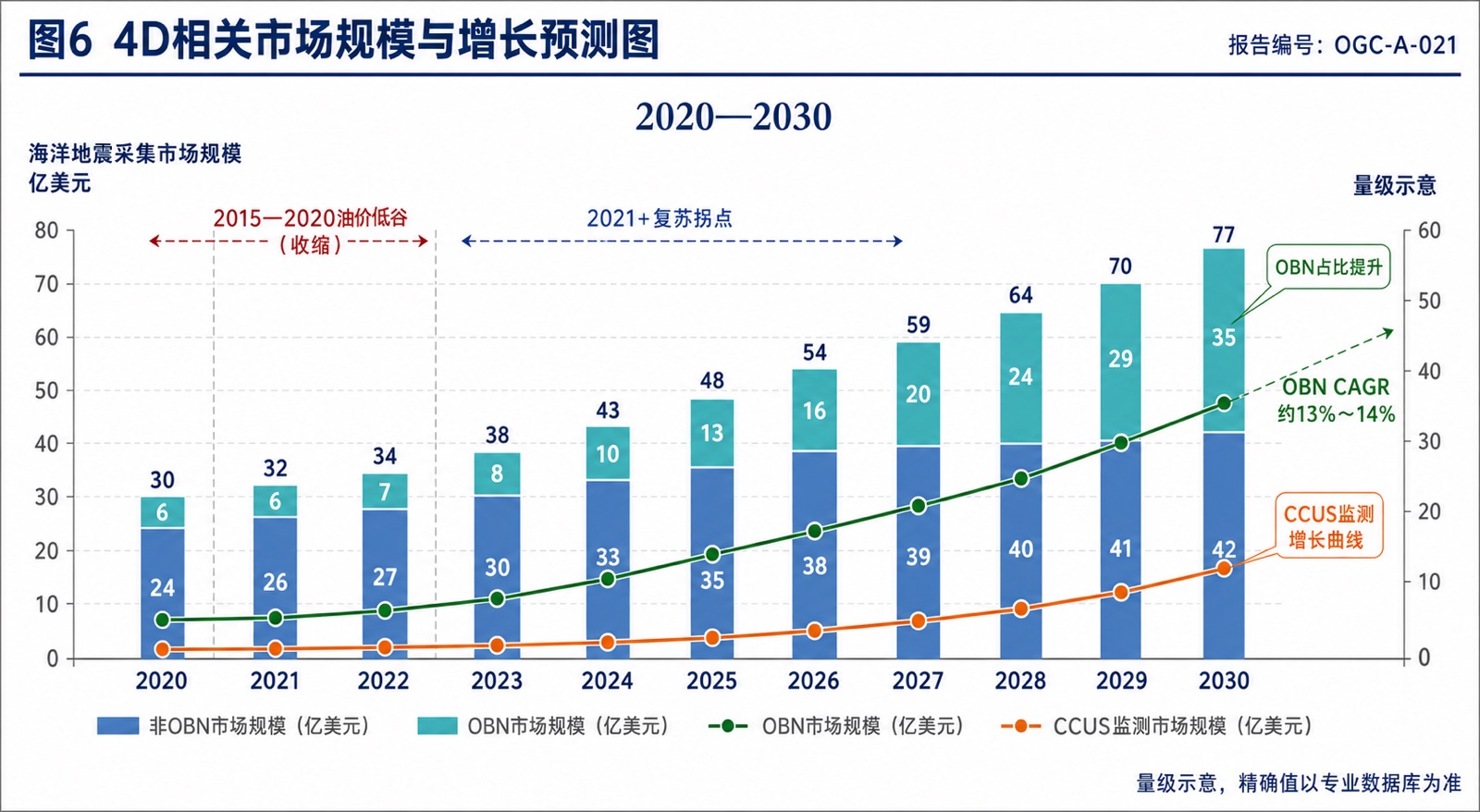

*图6 4D相关市场规模与增长预测图*

3.2 全球竞争格局：深度整合后的新秩序

过去十年，物探服务行业经历了由低油价倒逼的剧烈整合与洗牌，格局已发生根本性重塑。当前全球竞争格局可分为三个层次。

第一层：物探服务与数据巨头。经过并购整合，头部集中度显著提升。TGS 通过先后并购 Magseis Fairfield（OBN 龙头）与 PGS（拖缆与多客户数据龙头），一跃成为营收规模最大的物探服务公司，年营收约 13.2 亿美元量级，构建了"多客户地震数据库 + OBN 采集 + 拖缆采集"的全能平台。Viridien（由 CGG 更名重塑）转型为以地球科学数据、软件与解决方案为核心的技术公司，在 4D 处理、成像与油藏解释软件上保持强技术势能。Shearwater GeoServices 则整合了大量拖缆采集船队，成为海上拖缆采集能力最强的作业商之一。

第二层：一体化油服与装备技术商。SLB（斯伦贝谢） 以其在油藏解释、岩石物理、油藏数模与数字平台（如 Petrel、Delfi）上的深厚积累，主导 4D 的高端解释与油藏一体化环节，是"从地震到油藏"闭环能力最完整的玩家；Halliburton 在相关油藏与地震解释服务上亦有布局。装备端，Sercel（隶属 Viridien）是全球地震采集装备（含节点、检波器、震源电子）的核心供应商，Silixa、OptaSense 等则在 DAS 光纤传感领域领先，构成 PRM 与井中时移的关键技术源。

第三层：石油公司内部能力与区域作业商。Equinor、Shell、BP、Petrobras 等国际石油公司自身沉淀了强大的 4D 油藏管理内部能力，是技术标准与应用创新的重要推动者（很多前沿方法源于其油田实践）。此外还有一批区域性采集作业商与专业软件商在各自细分立足。

3.3 主要玩家竞争力对比

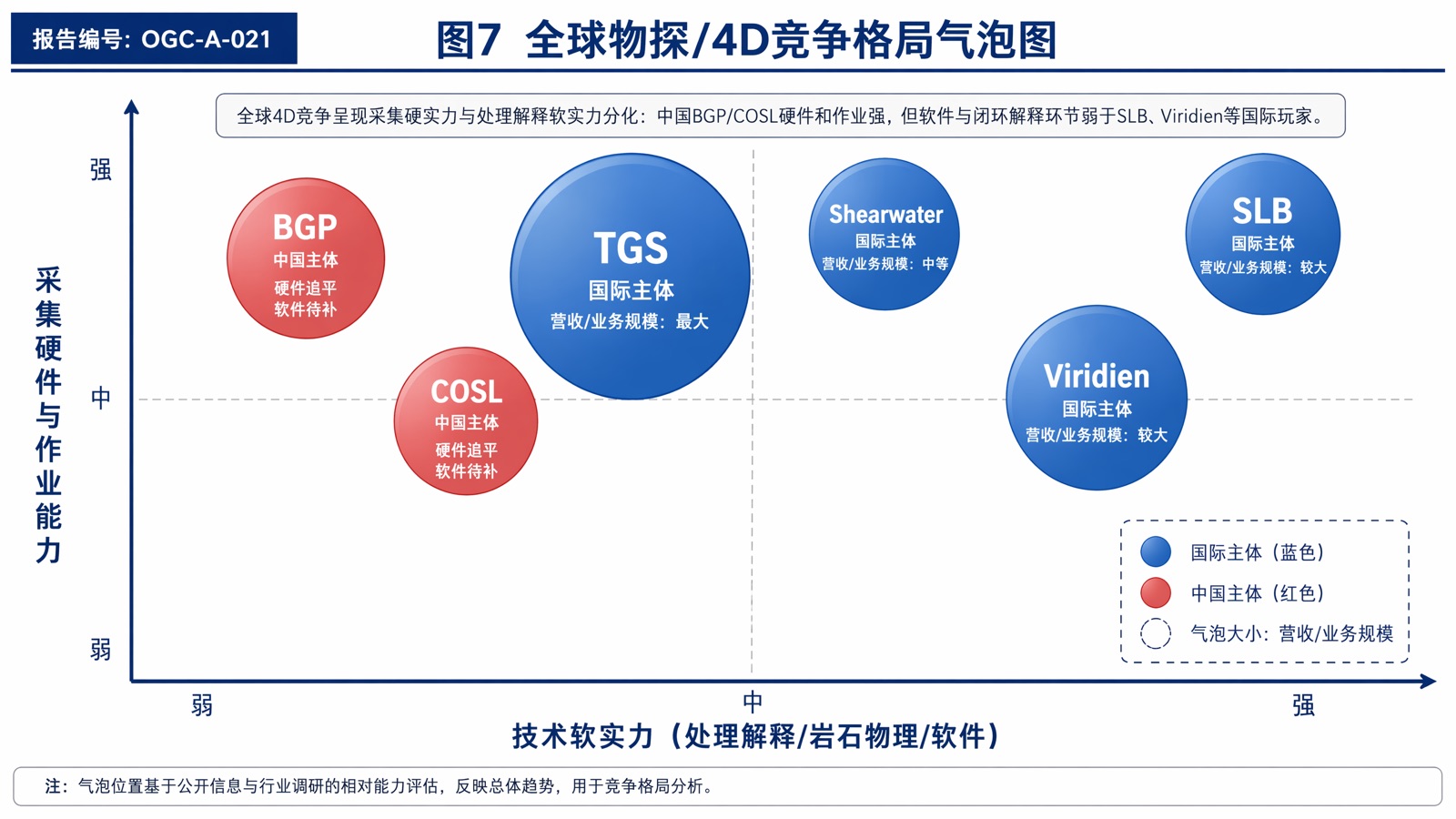

*图7 全球物探/4D竞争格局气泡图*

3.4 中国与国际的技术差距分析

综合判断，中国 4D 地震能力与国际一流的差距呈现"硬件基本追平、软件方法代差明显、体系化应用不足"的特征：

• 采集硬件（已追平/局部领先）：以 BGP、COSL 为代表，OBN 节点装备、海量道采集、震源与作业能力已达国际先进水平，OBN 作业份额在全球名列前茅，并大量承接海外项目。
• 处理与成像（接近但有差距）：4D 互均衡、时移匹配等处理技术国内已掌握，但在高保真 4D 成像、复杂盐下/深水 4D 处理的稳定性与精度上，与 Viridien、SLB 仍有差距。
• 岩石物理与定量解释（明显代差）：压力—饱和度定量分离、4D 叠前反演、4D 辅助历史拟合、时移岩石物理精细建模等"卡脖子"软实力环节，国内多依赖国外商业软件，自主平台成熟度不足，是最需补课的短板。
• 永久监测长期可靠性（差距大）：海底永久监测系统的长期稳定运行、光纤传感的规模化工程化，国内工程经验有限。
• 体系化应用（不足）：国际石油公司已把 4D 制度化嵌入油藏管理全流程，中国多为项目制、点状应用，尚未形成"开发方案默认含 4D"的体系化机制。

3.5 产业链位置与价值分布

4D 地震产业链可分为"装备 — 采集作业 — 处理成像 — 定量解释 — 油藏一体化"五个环节，价值与壁垒沿链条向后端（软件与解释）显著抬升：装备与采集作业环节资本密集、竞争充分、利润率相对薄；而处理、定量解释与油藏一体化环节技术壁垒高、附加值大、客户黏性强，是国际巨头利润与话语权的核心所在。中国目前的优势集中在中前段（装备与采集），价值最高的后段（定量解释与油藏一体化软件）恰是短板，这一"微笑曲线"的错位，正是中国 4D 产业升级的核心方向。

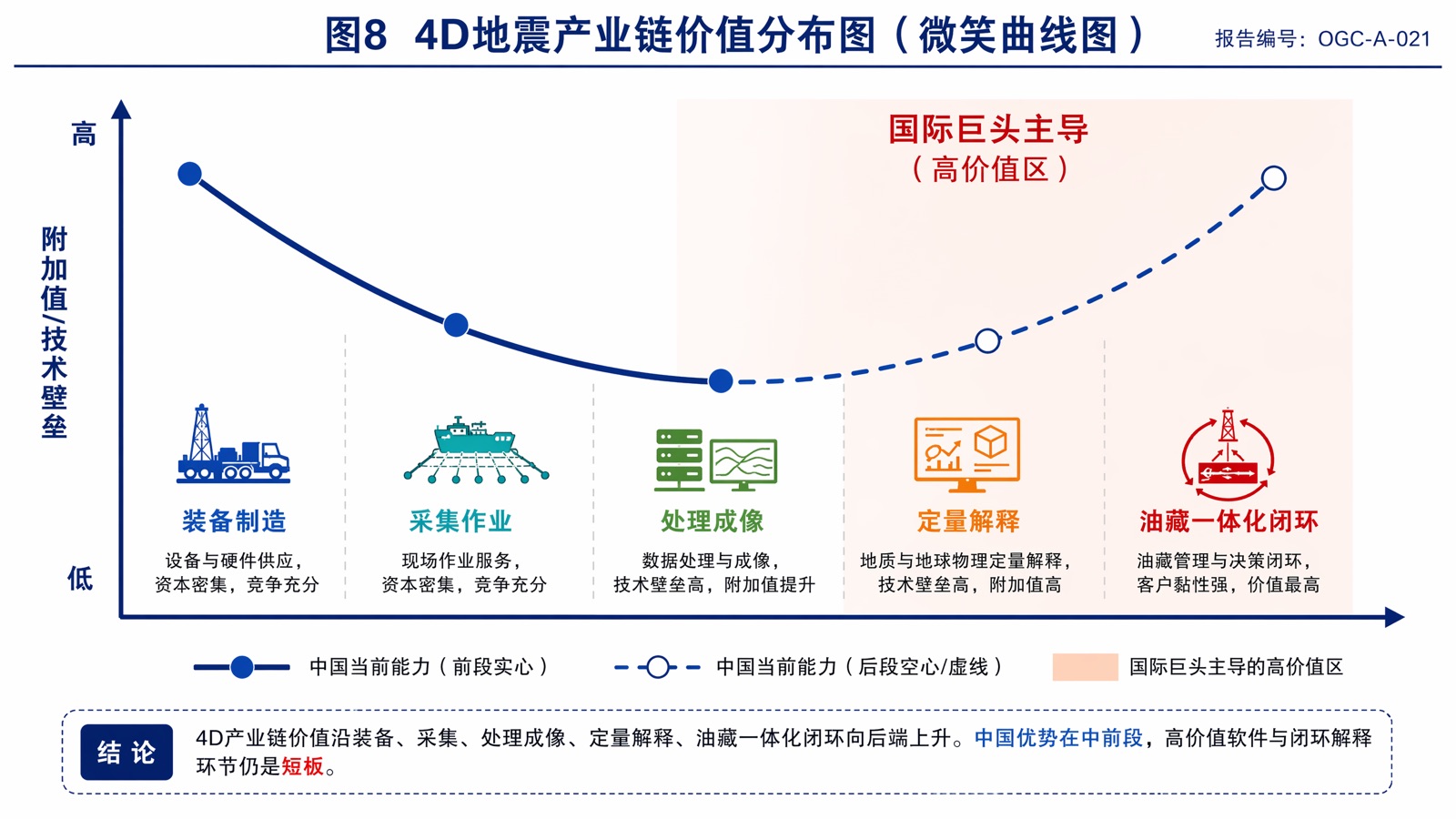

*图8 4D地震产业链价值分布图*
