数字孪生在油气生产管理中的应用研究

报告编号： OGC-A-029 报告等级： A级深度专题 所属方向： 数字油田与油气 AI 委托方： 经纬智汇信息咨询有限公司 报告类型： 深度技术调研报告（内部参考） 完成时间： 2026年7月

摘要

数字孪生（Digital Twin）正从一个概念术语演变为油气生产管理的核心数字化基础设施。它以"物理实体—虚拟模型—双向数据连接"三要素为骨架，将油藏、井筒、地面集输设施乃至整座海上平台映射为可实时更新、可预测推演、可闭环优化的动态数字副本。本报告以全球视野、全时间轴、多层次颗粒度对该技术进行系统拆解：从NASA阿波罗计划的孪生实体、到Michael Grieves于2002年提出的PLM镜像模型、再到2010年NASA正式命名"Digital Twin"，直至当前AI大模型与自主油田（Autonomous Operations）深度融合的第三代形态。

报告剖析了油气数字孪生的五层技术架构与核心使能技术（IIoT、边缘计算、5G、降阶模型ROM、物理信息神经网络PINN、集合卡尔曼滤波EnKF、虚拟计量VFM），全面梳理了以油服三巨头（SLB、Halliburton、Baker Hughes）、工业软件巨头（AVEVA、Siemens、Emerson、Honeywell）、云与AI新势力（Microsoft、AWS、Cognite、Kongsberg、Akselos、C3.ai）以及国家石油公司（ADNOC、Aramco、Equinor、中国"三桶油"）为主体的"四极竞争格局"，并通过ADNOC Panorama、Aramco北Ghawar、Equinor Johan Sverdrup等标杆案例给出可量化的投资回报证据。

在充分铺陈数据与案例的基础上，报告最后给出面向立项、选型与投资决策的明确结论与三阶段实施路线图。核心判断是：油气数字孪生已越过概念验证期，进入规模化价值兑现的关键窗口，但落地成败高度依赖数据治理成熟度、开放标准采纳程度与复合型人才储备，而非单纯的算法或算力堆叠。

一、数字孪生技术基础与演进脉络

1.1 定义与核心概念

数字孪生的经典定义由三个不可或缺的要素构成：物理空间中的实体对象、虚拟空间中的数字模型、以及连接二者的双向数据流。这一"三要素"框架决定了数字孪生区别于一切静态建模技术的本质特征——它是"活"的，虚拟模型会随物理实体的状态变化而实时演化，并反过来对物理实体施加优化控制。

在油气语境下，理解数字孪生必须厘清它与四类近邻技术的边界：

• 与仿真（Simulation）的区别： 传统仿真是离线的、基于假设工况的"一次性"计算；数字孪生则以实时数据持续驱动，是"永远在线"的仿真。仿真回答"如果会怎样"，数字孪生回答"现在正怎样、接下来会怎样"。
• 与CAE的区别： CAE聚焦设计阶段的物理场求解；数字孪生贯穿设计、建造、运营、退役全生命周期，且必须接入运行数据。
• 与SCADA/DCS的区别： SCADA/DCS是数据采集与控制系统，只呈现"当前测点值"；数字孪生在其之上叠加了物理机理模型与预测能力，能推断未被测量的状态量（如井下压力、多相流各相流量）。
• 与数字影子（Digital Shadow）的区别： 这是最容易混淆的一对概念。数字影子只有从物理到虚拟的单向数据流（虚拟模型被动反映物理状态），而真正的数字孪生具备从虚拟到物理的反向控制流，形成闭环。业界大量号称"数字孪生"的项目实际停留在数字影子阶段。

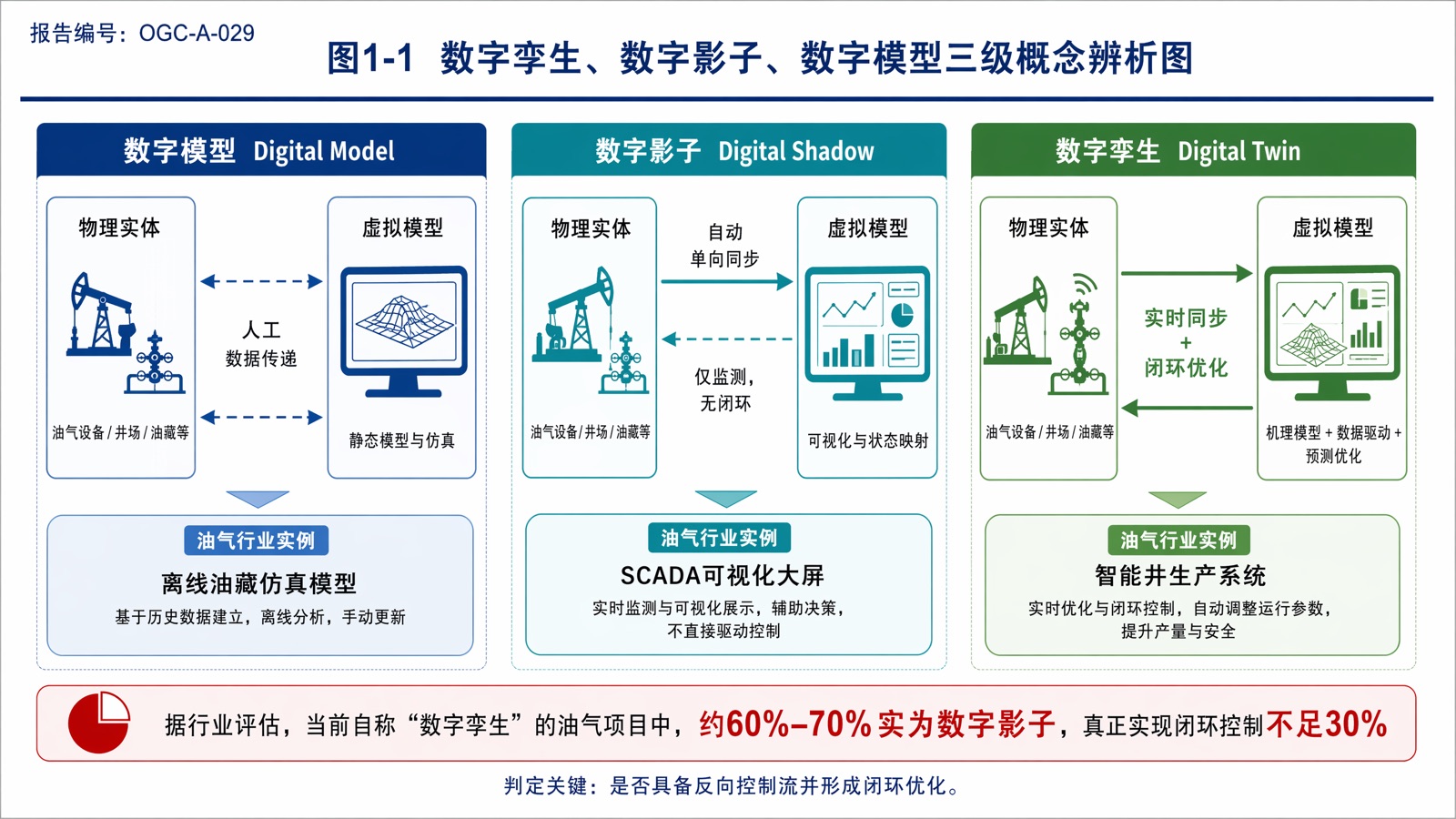

*图1-1 数字孪生、数字影子、数字模型三级概念辨析图*

1.2 历史起源与演进脉络

数字孪生的思想源头可追溯至20世纪60年代NASA的阿波罗计划。当时NASA为每一艘发射的航天器在地面保留一个完全相同的"孪生"实体，用于在地面同步模拟太空中飞船的状态、排查故障——阿波罗13号事故中，正是地面的孪生系统帮助工程师制定了返航方案。这是"物理孪生"的雏形，尚无数字化含义。

真正意义上的概念化发生在2002年，密歇根大学的Michael Grieves教授在产品生命周期管理（PLM）课程中提出"镜像空间模型（Mirrored Spaces Model）"，明确提出物理产品、虚拟产品及二者间数据连接的三元结构，这被公认为数字孪生概念的学术起点，尽管当时并未使用"Digital Twin"一词。

2010年，NASA在其技术路线图文件中正式启用"Digital Twin"术语，将其定义为集成多物理、多尺度、概率性的仿真体，用于镜像其对应飞行器的全生命周期。随后美国空军将其纳入未来飞行器规划，数字孪生自此从航天航空向制造业、能源业扩散。

油气行业的引入相对滞后但演进迅速。2015年前后，随着工业物联网、云计算成本下降与油价低迷倒逼降本增效，各大油服公司开始将数字孪生理念注入其数字化平台。这一演进大致可分为三代：

• 第一代（约2015–2018，可视化孪生）： 以3D可视化+SCADA数据叠加为主，本质是"炫酷的数字影子"，价值集中在远程监控与培训。
• 第二代（约2019–2022，预测性孪生）： 引入物理机理模型与机器学习，实现预测性维护、虚拟计量、生产优化，开始产生可量化ROI。
• 第三代（约2023至今，自主性/认知孪生）： 与AI大模型、生成式AI、强化学习融合，向自主决策、闭环自动控制、"自主油田"演进，人从"操作者"转向"监督者"。

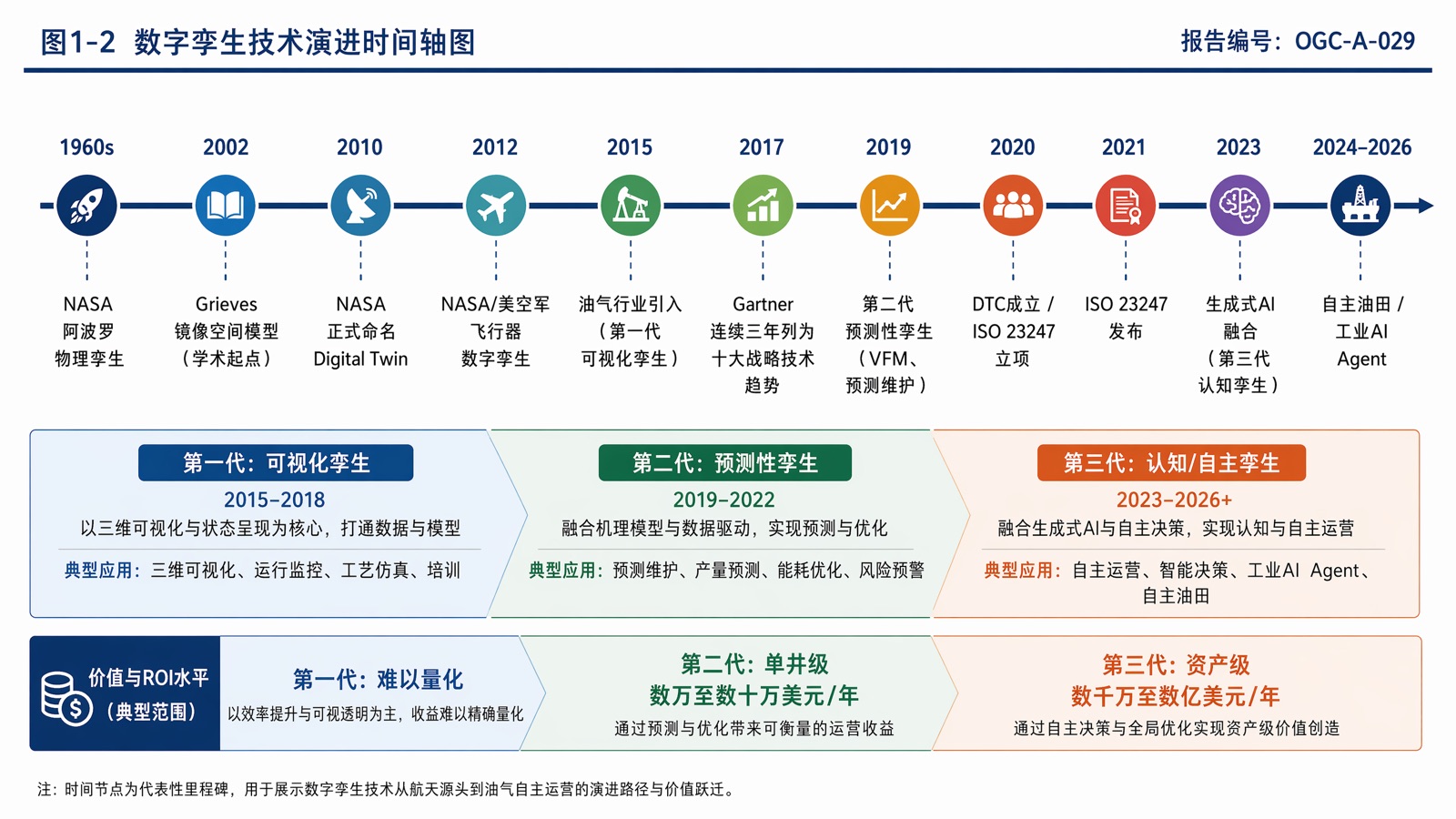

*图1-2 数字孪生技术演进时间轴图*

1.3 数字孪生成熟度分级模型

评估一个油气数字孪生项目的真实水平，需要成熟度分级工具。业界较为通用的是"能力递进五级模型"，与ISO 23247框架、Digital Twin Consortium的能力周期模型相互印证：

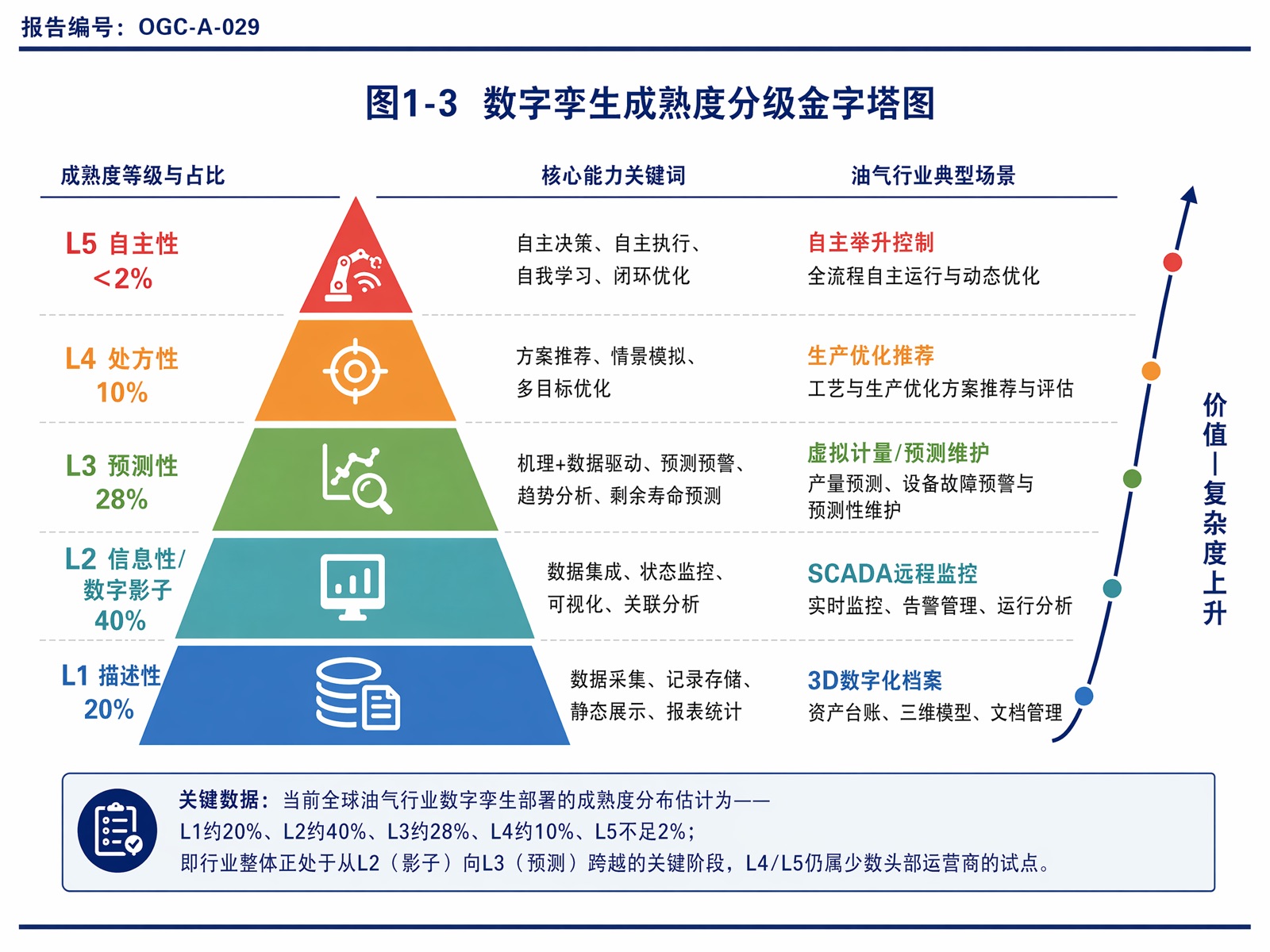

*图1-3 数字孪生成熟度分级金字塔图*

二、油气数字孪生的技术原理与体系架构

2.1 五层技术架构

油气生产管理数字孪生的技术体系可解构为自下而上的五层架构，各层职责清晰又紧密耦合：

第一层：物理层（Physical Layer）。 承载真实的油气生产资产——生产井与注入井、井下举升设备（ESP电潜泵、抽油机、气举阀）、井口与采油树、地面集输管网、分离器、压缩机、外输管线，以及海上的平台/FPSO结构本体。这是孪生映射的对象源头。

第二层：数据采集层（Sensing/Acquisition Layer）。 由分布在物理资产上的海量传感器与控制系统构成：井下永久式监测系统（PDG，测温测压）、分布式光纤传感（DTS温度/DAS声波）、多相流量计、振动/腐蚀传感器，以及SCADA、DCS、PLC等控制系统。这一层决定了孪生的"感知分辨率"。

第三层：数据传输与集成层（Connectivity/Integration Layer）。 通过工业物联网（IIoT）网关、5G/卫星通信、边缘计算节点，将现场数据可靠、低时延地汇聚上传，并在数据平台层完成清洗、对齐、标准化与集成。OSDU开放地下数据平台、OPC UA工业互操作标准在这一层扮演关键角色，解决数据孤岛问题。

第四层：建模与仿真层（Modeling & Simulation Layer）。 这是数字孪生的"大脑"，融合三类模型：高保真物理机理模型（油藏数值模拟、多相管流、设备热力学）、降阶模型（ROM，将高保真模型压缩为可实时运算的轻量版本）、以及数据驱动的AI/机器学习代理模型（Surrogate Model）。数据同化算法（如集合卡尔曼滤波）在此持续将实测数据"注入"模型，保证虚实一致。

第五层：应用层（Application Layer）。 面向业务价值的功能出口：生产优化、预测性维护、流动保障、虚拟计量、油藏管理、完整性与HSE管理、生产调度，并通过3D/VR/AR可视化与决策看板呈现给不同角色用户，或直接下发控制指令闭环。

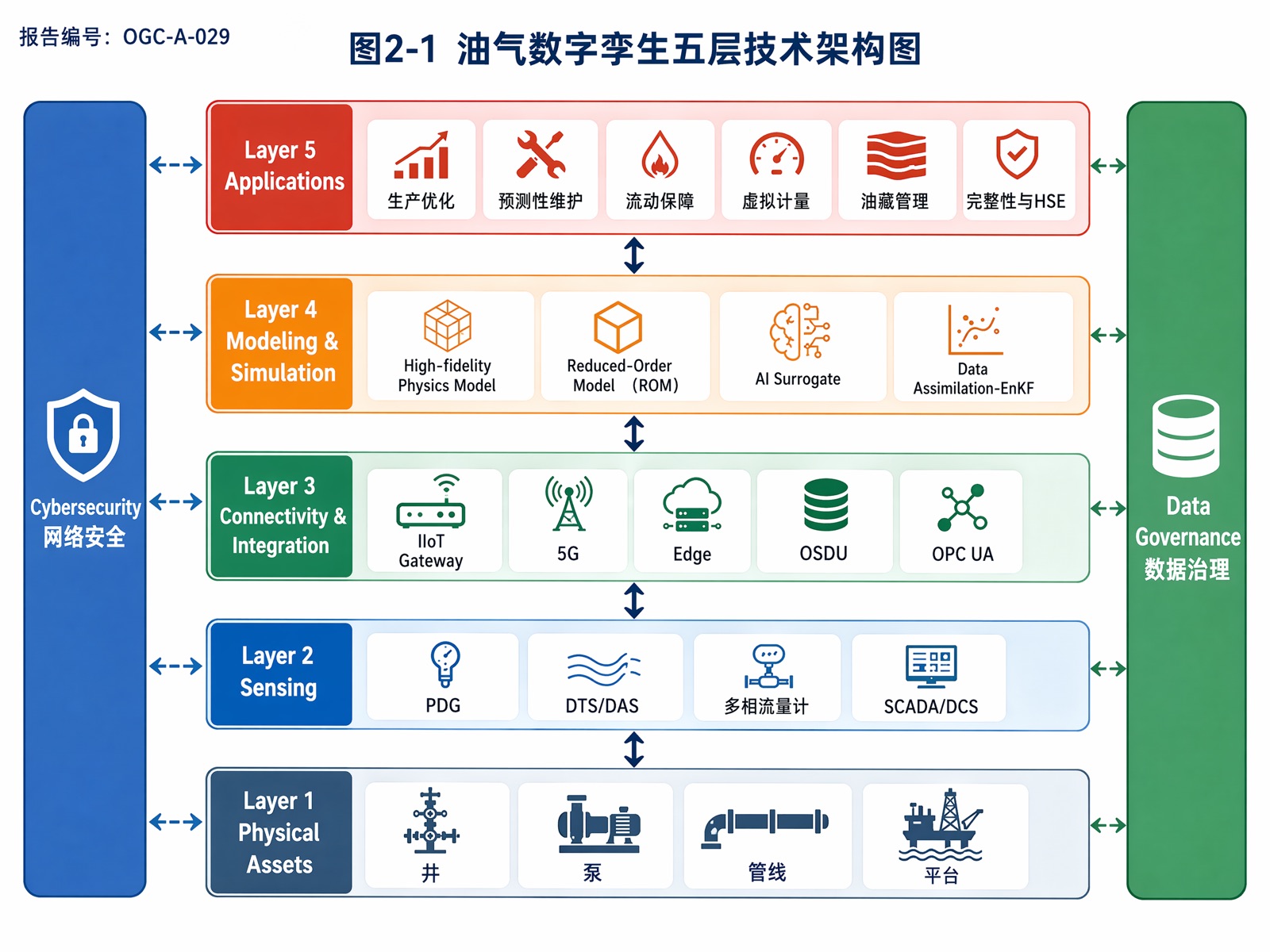

*图2-1 油气数字孪生五层技术架构图*

2.2 关键使能技术

数字孪生并非单一技术，而是一组使能技术的系统集成。在油气场景下，以下技术构成其能力底座：

• 工业物联网（IIoT）与边缘计算： 提供感知与就近算力。海上平台与偏远井场带宽受限、时延敏感，边缘计算使部分模型推理下沉到现场，实现毫秒级响应。
• 5G与卫星通信： 解决高带宽、低时延、大连接的现场组网需求，是无人少人平台的通信基础。
• 降阶模型（ROM）： 油藏数值模拟一次运算可能耗时数小时，无法满足实时孪生需求。ROM通过本征正交分解（POD）等数学方法，将百万网格的高保真模型压缩为可秒级求解的轻量模型，同时保留主导物理特征，是实时数字孪生的关键突破。
• 物理信息神经网络（PINN）： 将偏微分方程（如渗流方程、管流方程）作为约束嵌入神经网络损失函数，使AI模型在稀疏数据下仍遵守物理规律，兼具AI的速度与物理的可靠性。
• 数据同化（Data Assimilation）： 以集合卡尔曼滤波（EnKF）为代表，持续用实测数据校正模型状态与参数，实现"实时历史拟合"，是保证虚实一致性的核心算法。
• AI代理模型（Surrogate/Proxy Model）： 用机器学习拟合高保真模型的输入输出映射，将寻优、不确定性分析等需要成千上万次模型调用的任务加速数个数量级。
• 可视化（3D/VR/AR）： 将复杂数据转化为直观的沉浸式体验，支撑远程协作、培训与应急演练。

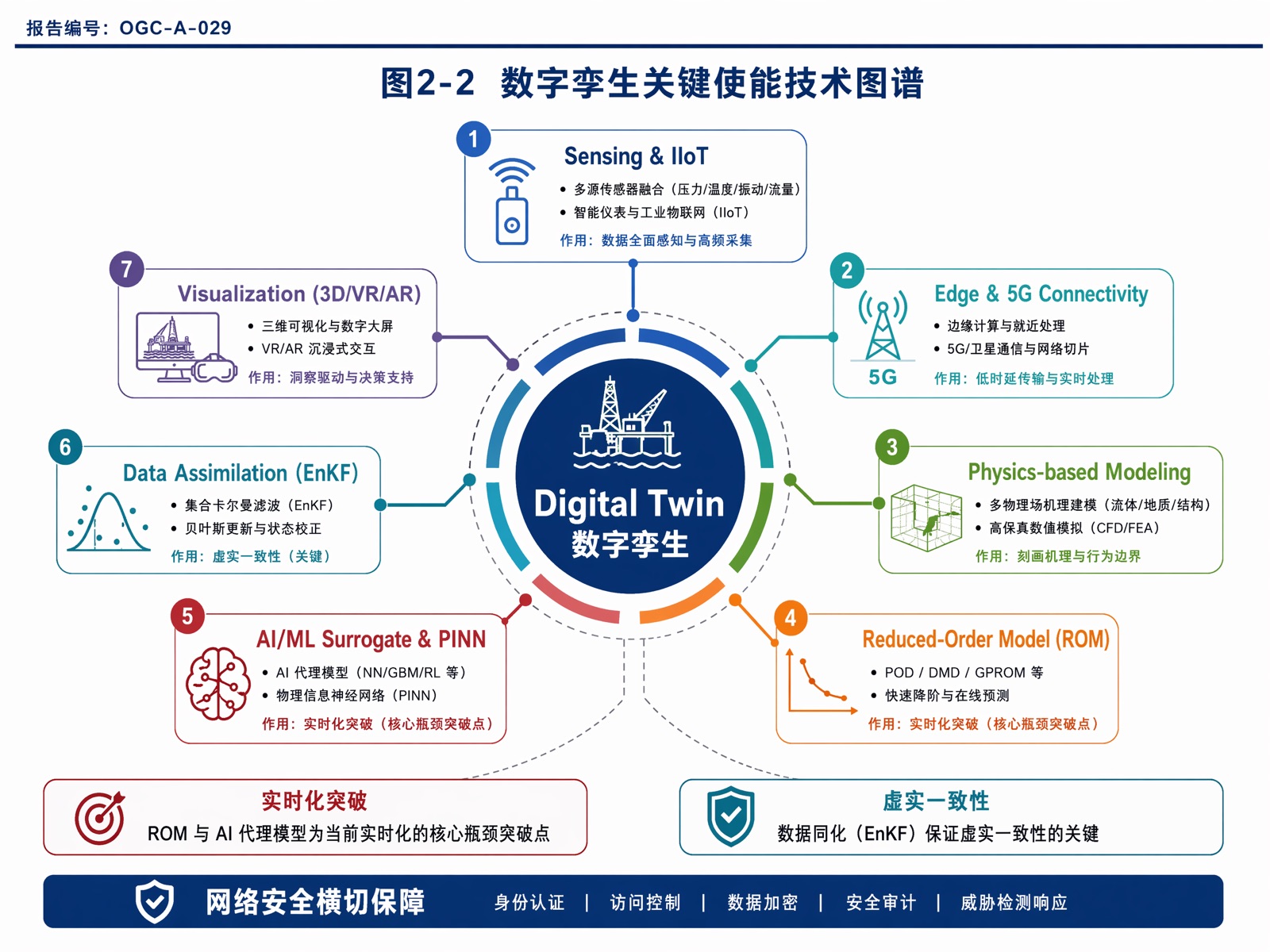

*图2-2 数字孪生关键使能技术图谱*

2.3 不同层级油气数字孪生的技术差异

油气生产管理的数字孪生并非铁板一块，按映射对象可分为四个层级，技术侧重差异显著：

需要强调的是，最高价值往往来自"集成资产建模（Integrated Asset Modeling, IAM）"——把油藏、井筒、地面三层孪生打通，从"油藏到外输点"进行全链条协同优化，而非各层孤立优化。这也是当前技术难度与商业价值的双重高地。

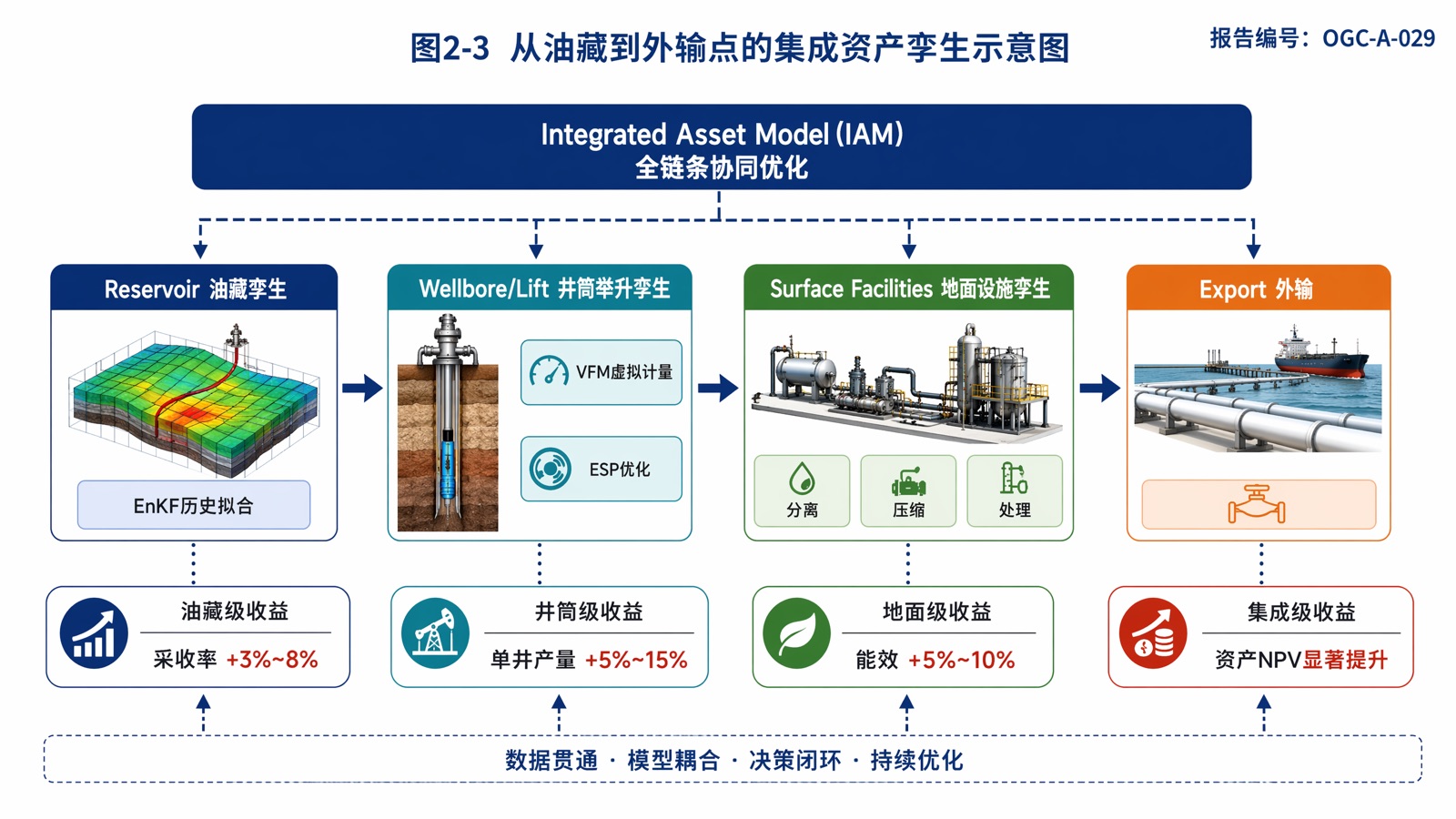

*图2-3 从油藏到外输点的集成资产孪生示意图*

2.4 核心算法深潜

数字孪生的技术含金量集中在算法层。四类算法尤为关键：

数据同化——集合卡尔曼滤波（EnKF）。 油藏孪生面临的根本挑战是：地下不可直接观测，模型充满不确定性。EnKF通过维护一组"集合"（多个可能的模型实现），每当新的生产数据到来，就用观测值统计地更新整个集合的状态与参数，使模型预测分布收敛到与实测一致。相比传统人工历史拟合数月的周期，EnKF可实现近实时、自动化、带不确定性量化的持续拟合。

物理信息神经网络（PINN）。 传统神经网络是"黑箱"，在数据稀疏区域可能给出违背物理的荒谬结果。PINN把控制方程的残差作为惩罚项写入损失函数，强制网络输出满足质量、动量守恒等物理定律。在井筒多相流、渗流等场景，PINN能以少量数据训练出物理可信、且推理速度远超传统数值求解的模型。

降阶模型（ROM）。 面对"高保真但慢"与"快但粗糙"的两难，ROM是数学上的优雅解。以本征正交分解（POD）为例，它从高保真仿真的大量快照中提取少数几个主导模态，用这些模态的线性组合近似完整解，将自由度从百万级降至数十级，运算提速数千倍，为实时孪生扫清算力障碍。

虚拟流量计量（Virtual Flow Metering, VFM）。 物理多相流量计昂贵且易失效，尤其海底井。VFM利用井口/井下压力温度等易测参数，结合多相流模型或机器学习，"软测量"出油、气、水各相流量，成本仅为物理计量计的零头，且可作为物理计量的冗余备份。VFM是井筒孪生中商业价值最直接、落地最成熟的应用之一。
